In AutoCAD heb je een ingebouwde functionaliteit om de BING maps (luchtfoto's, wegenatlas of hybridekaart) als achtergrond in te laden. Helaas toont deze niet altijd een recente toestand en is de kwaliteit niet altijd deze die gewenst is.


Als alternatief kan dan gekozen worden voor WMS Services aangeboden door 'Digitaal Vlaanderen' (het vroegere AGIV). Via de website www.geopunt.be heb je toegang tot de gewenste bronnen zoals meest recente orthofoto's, GRB Basis achtergrondkaarten en nog veel meer. Als voorbeeld gebruiken we in onderstaand stappenplan het inladen van de gekleurde GRB Basiskaart. Er zijn ook andere varianten beschikbaar (met o.a. keuze voor verschillende lagen zoals ADP (Administratieve Percelen), GBG (Gebouwen aan de Grond),... Voor het verkrijgen van deze varianten of andere data (bijv. de orthofoto's) als achtergrond is de procedure identiek. Het spreekt uiteraard voor zich dat het enige verschil is dat je een andere bron/URL dient aan te spreken, welke je terugvindt op de website van GEOPUNT.


Op dit kaartmateriaal kan je echter niet 'snappen' (aangrijpen met jouw cursor) gezien het hier rasterbeelden betreft. Voor de vectoriële varianten, verwijzen we graag naar deze pagina.


Voor onderstaande procedure is een AutoCAD template vereist waarin een geografisch referentiesysteem is ingesteld. Een voorbeeld van zo'n (lege) AutoCAD template, vind je onderaan in de bijlage. Deze template kan ook in AutoCAD LT gebruikt worden om gebruik te maken van de ingebouwde functie om de BING maps in te laden. Onderstaande is echter niet mogelijk in AutoCAD (LT) gezien hiervoor gebruik gemaakt wordt van AutoCAD MAP 3D functies, welke ook beschikbaar zijn in Autodesk Civil 3D.


  1. Kopieer een link van de GeoPunt Datavindplaats: https://www.vlaanderen.be/datavindplaats/catalogus?domain.CONTAINS_ANY=Geografisch&text.LIKE=WMS&order_relevance=asc

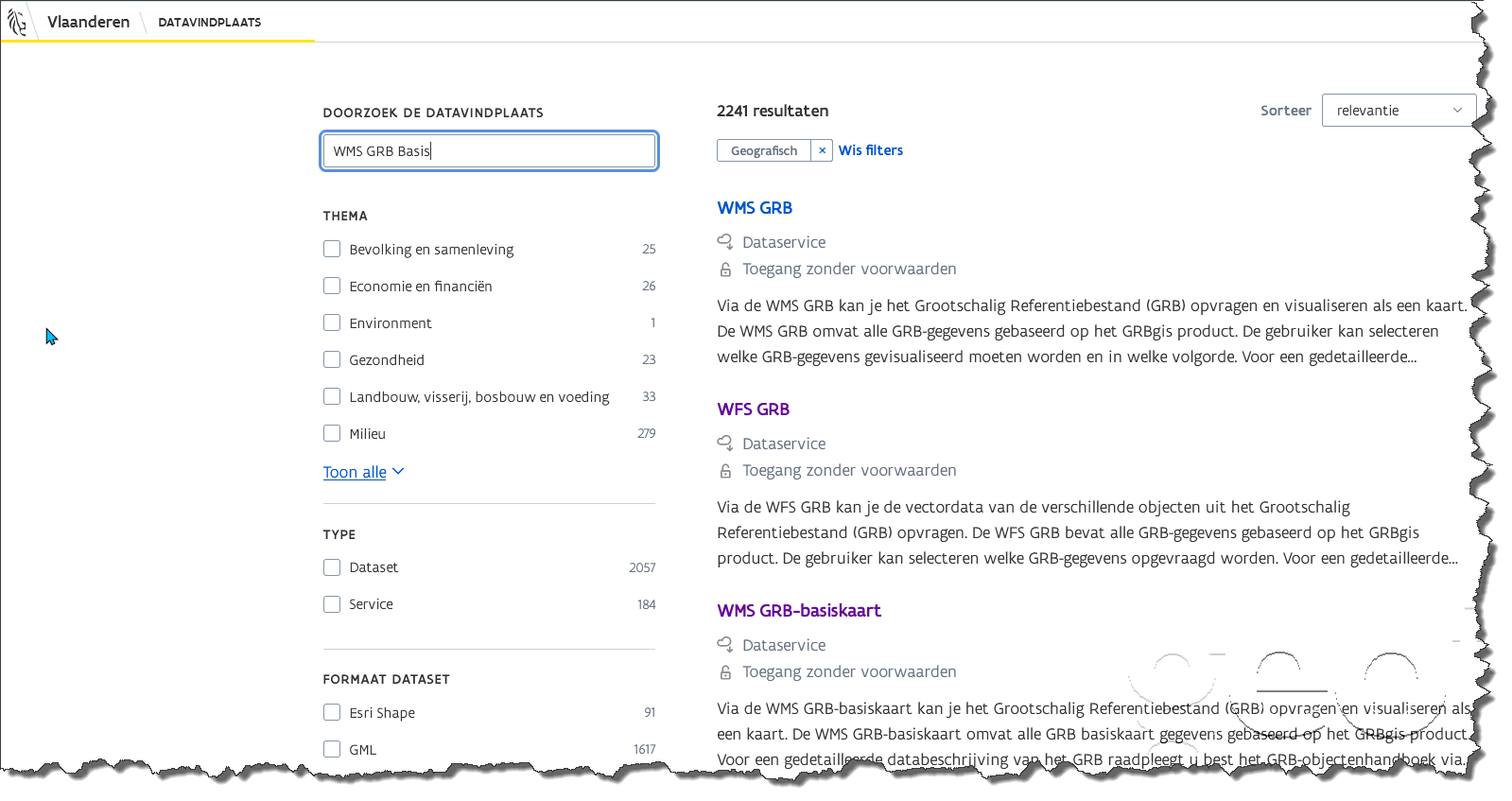

    Op deze pagina kan je bovenaan in de zoekbalk naar de gewenste content zoeken, bijv. 'WMS GRB Basis' of 'Orthofoto meest recent'. Voor ons voorbeeld zoeken we naar 'WMS GRB Basis'. Let erop dat je een webservice selecteert.



  2. Klik in de zoekresultaten op de gewenste webservice. In ons voorbeeld dus de "WMS GRB-basiskaart"

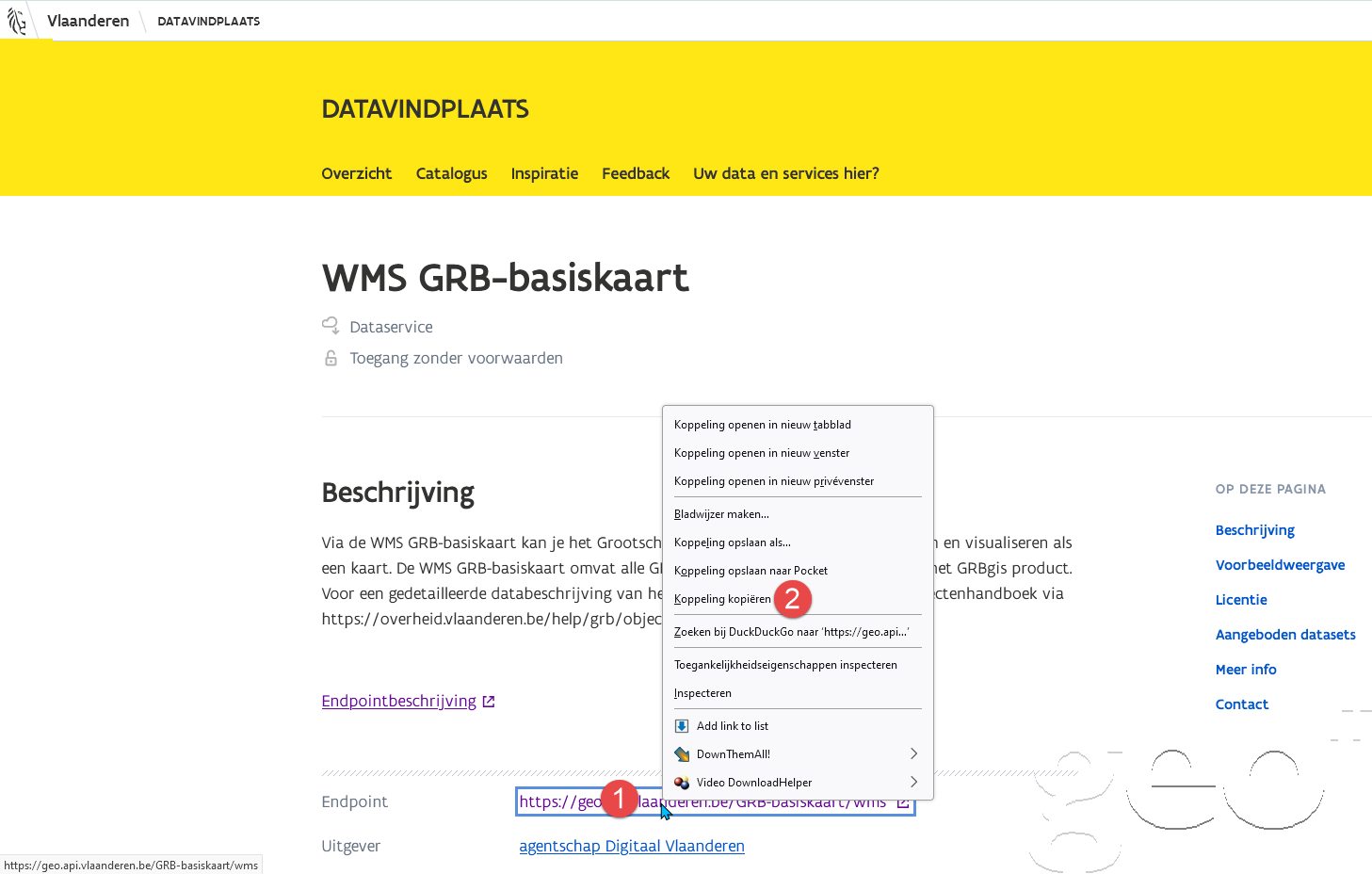

  3. Op de detailpagina kopieer je het adres dat staat bij 'ServiceURL'. In ons voorbeeld is dit:

    https://geo.api.vlaanderen.be/GRB-basiskaart/wms

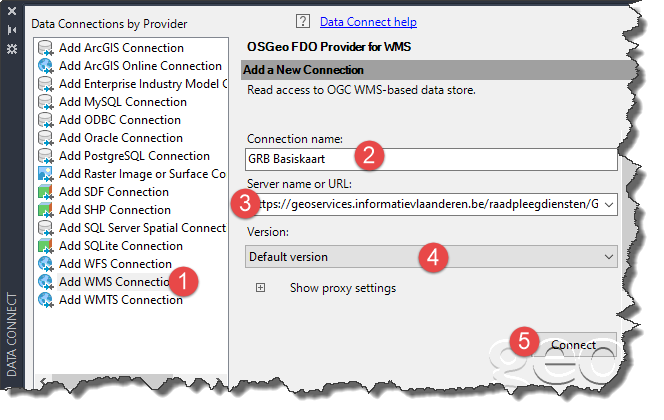

  4. Maak connectie met dit adres in AutoCAD MAP 3D/Civil 3D via het commando MAPCONNECT en kies voor 'Add WMS Connection'. Geef de connectie een naam en plak de link die je uit stap 3 hebt gekopieerd onder 'Server name'.


  5. Wanneer gevraagd wordt naar een User Name en Password, mag je dit blank laten en op 'Login' klikken. Het betreft immers open data en is dus gratis, waardoor er geen inloggegevens nodig zijn.

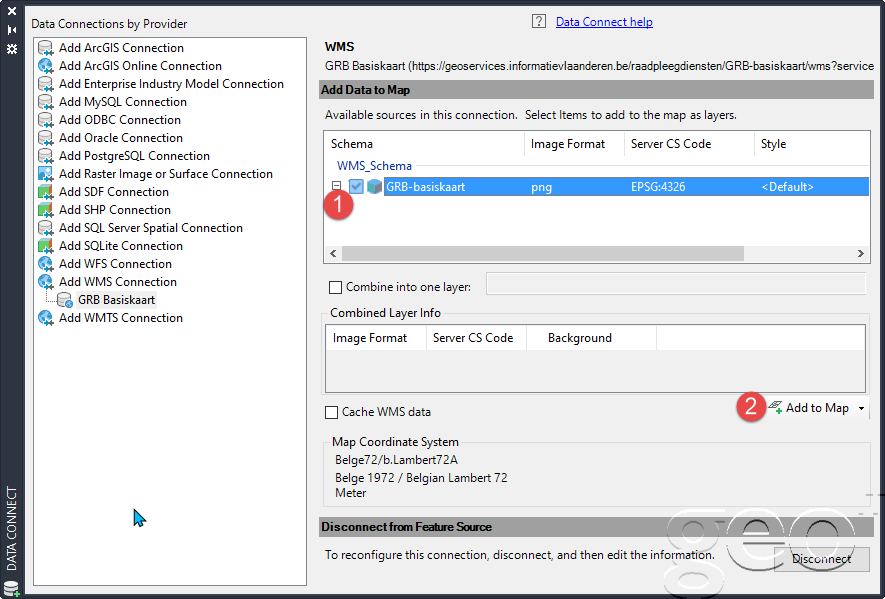

  6. Kies de gewenste lagen en klik vervolgens op de knop 'Add to Map'.

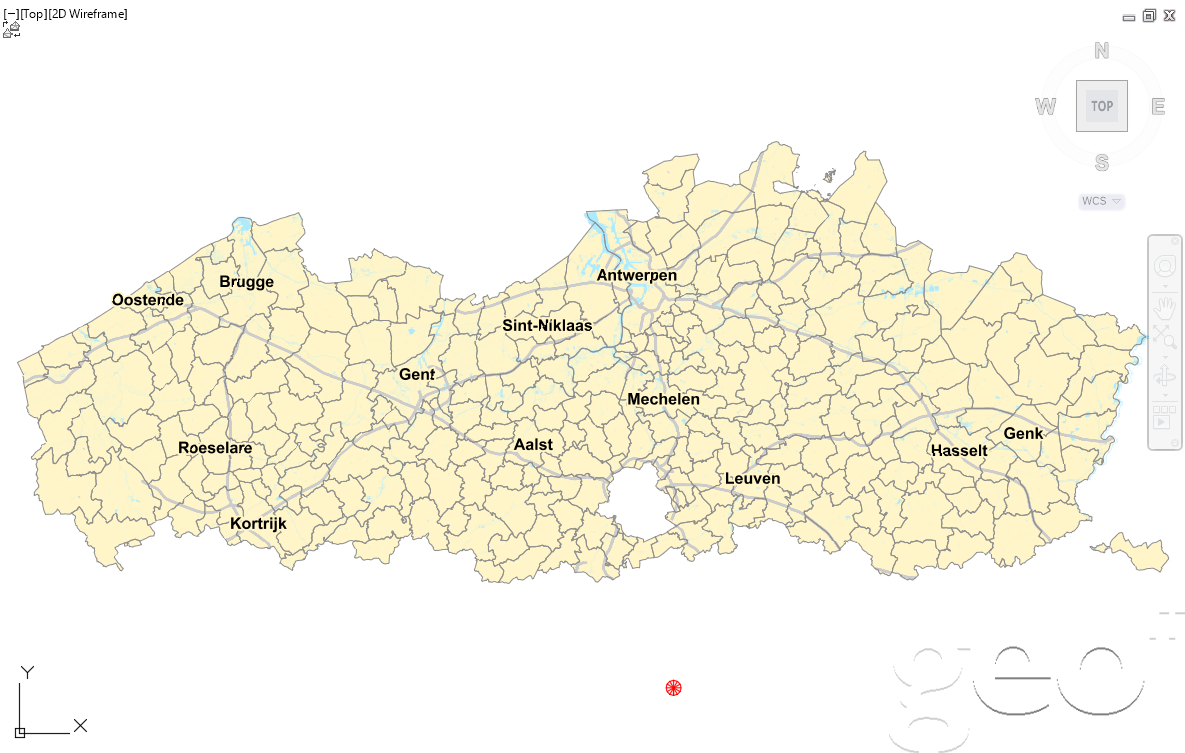

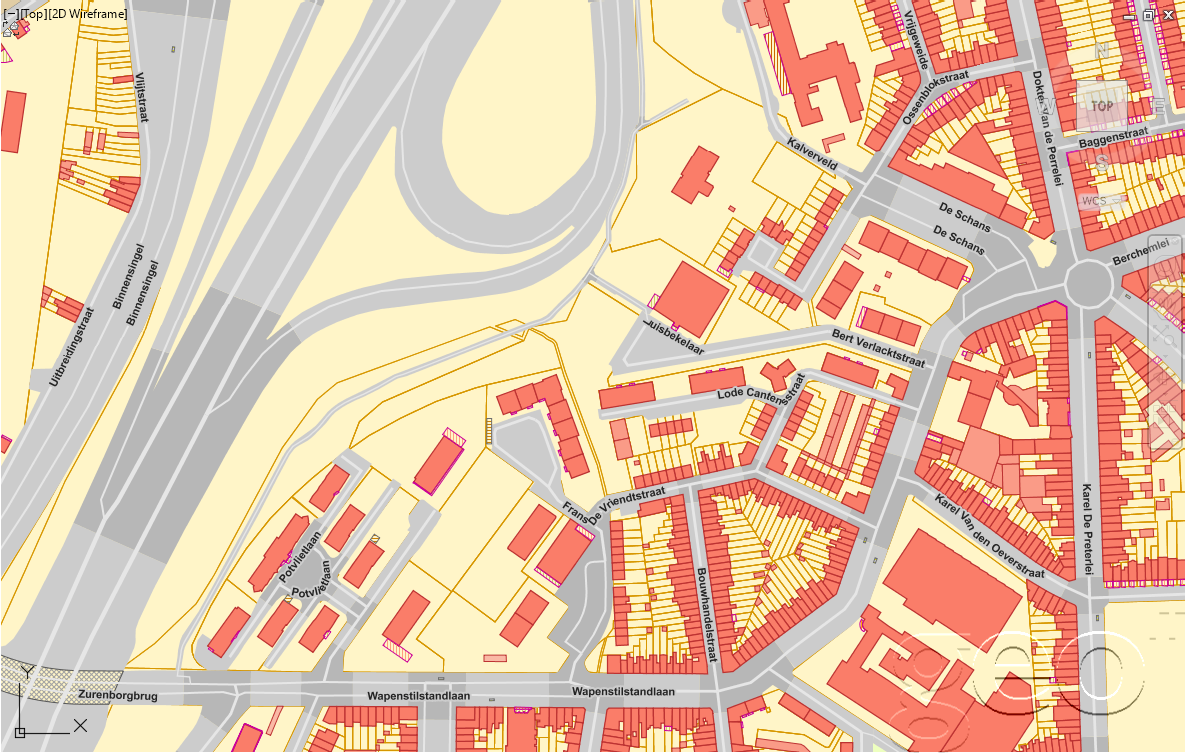

  7. Resultaat: je krijgt gans Vlaanderen te zien als achtergrondkaart, met de gemeentegrenzen. Deze kaart geeft meer detail naarmate je inzoomt.

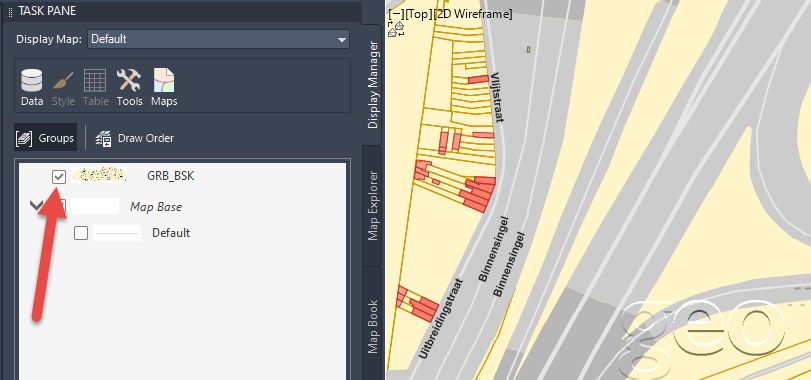

    Merk op: via het commando 'MAPWSPACE' kan je deze laag aan-/uitzetten via het vinkje naast de resp. laag.


Bovenstaande procedure is in principe een 'one-stop-shopping' workflow. Dit betekent dat je deze eigenlijk maar éénmalig moet uitvoeren. Je kan immers de ingeladen WMS-laag en zijn eigenschappen (incl. de URL) wegschrijven naar een *.layer-bestand. Dit is eigenlijk een soort XML-bestand waarin de brondata in vermeld staat. Deze file kan je dus hergebruiken zonder telkens de ganse procedure voor het aanmaken van een WMS-connectie te moeten doorlopen.


Het aanmaken van een *.layer-bestand gaat als volgt:

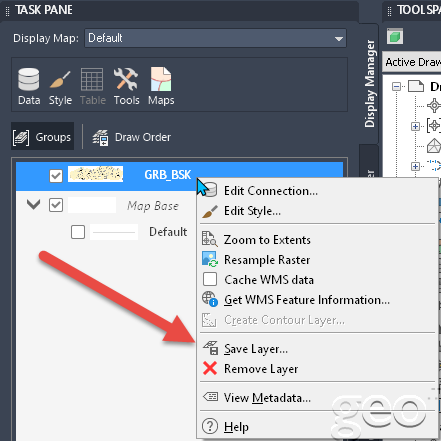

  • Rechtsklik op de WMS-laag in de Display Manager en kies voor 'Save Layer...'


  • Schrijf het *.layer bestand weg op een toegankelijke locatie op uw harde schijf/netwerk. Dit bestand ga je gebruiken telkens je een WMS-connectie wil leggen met een bepaalde WMS-laag.
  • Herhaal dit voor elke ingeladen WMS-laag

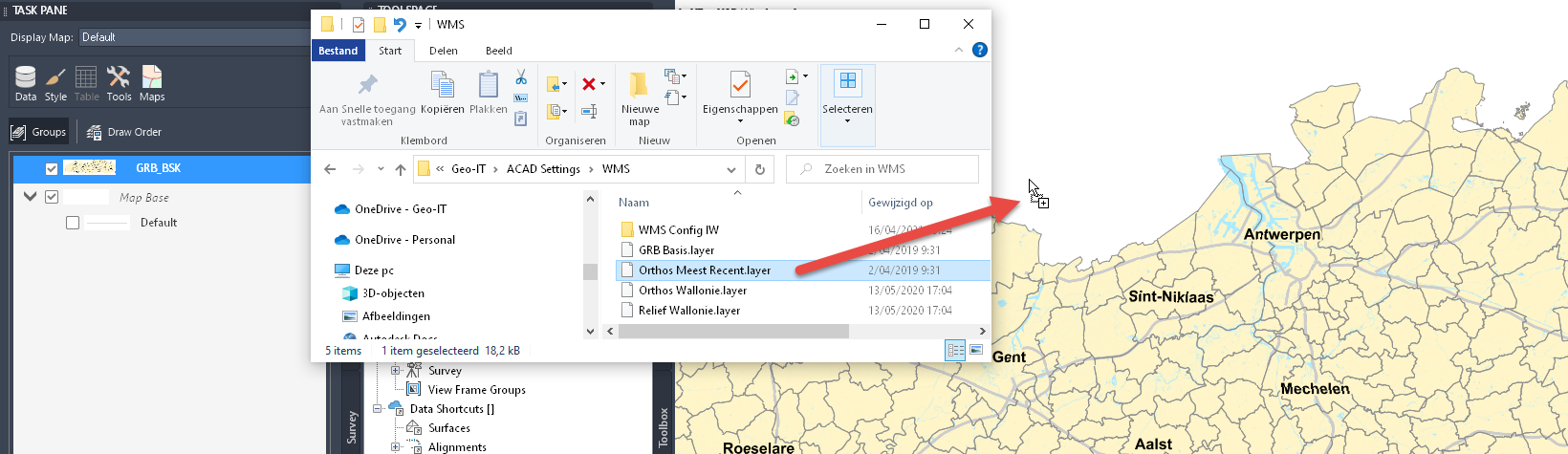

  • Voor gebruik in een DWG (welke een Georeferentiesysteem dient te bevatten! --> zie inleiding hierboven) waar je een WMS-connectie wil maken, volstaat het om het gewenste *.layer-bestand te slepen van Windows Verkenner naar het tekengebied van de DWG waarin je de WMS-connectie wenst te maken.


  • Voorbeelden van *.layer-bestanden vind je in de bijlage onderaan dit artikel.

    Opmerking: De layer-bestanden zullen steeds werken, tenzij de leverancier van de WMS-service de achterliggende URL wijzigt. Dan dien je eenmalig ganse bovenstaand stappenplan opnieuw uit te voeren met de nieuwe URL om zo ook eventueel de bestaande Layer-bestanden te overschrijven met een geüpdatete variant.


Nota:

Het resultaat van inladen van data via deze procedure is steeds een 'rasterbeeld'. Je kan dus niet op de zichtbare geometrie 'snappen'. Wil je bijv. de GRB Basiskaart als vectoriële informatie inladen, dien je de procedure op deze pagina te volgen.
