Op deze pagina staat de workflow beschreven voor het inladen van een rasterbeeld als achtergrondkaart via WMS Services. Hierop kan je niet 'snappen' en kan je ook geen data opvragen van de verschillende elementen, zoals de perceelsnummer van een perceel uit de ADP-laag van het GRB. Het gebruik van WFS databronnen biedt hiervoor een oplossing.


De procedure om een WFS (voorbeeld GRB – GBG) in ACAD MAP 3D / CIVIL 3D in te laden gaat als volgt:


  1. Kopieer een link van de Geopunt Datavindplaats Catalogus | Vlaanderen.be

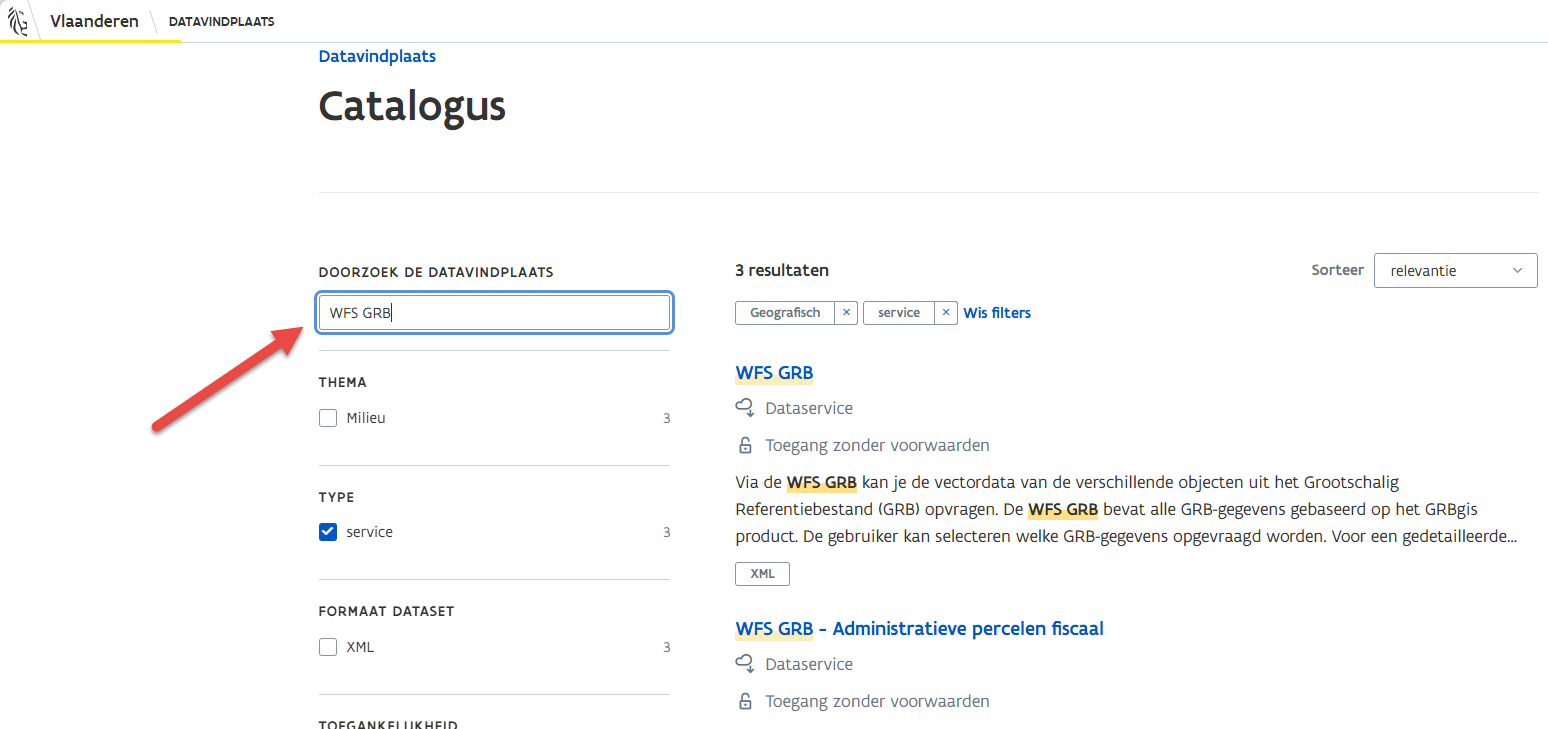

    Op deze pagina kan je links in de zoekbalk naar de gewenste content zoeken, bijv. 'WFS GRB'.

  2. Klik in de zoekresultaten op de gewenste webservice. In ons voorbeeld dus de "WFS GRB"

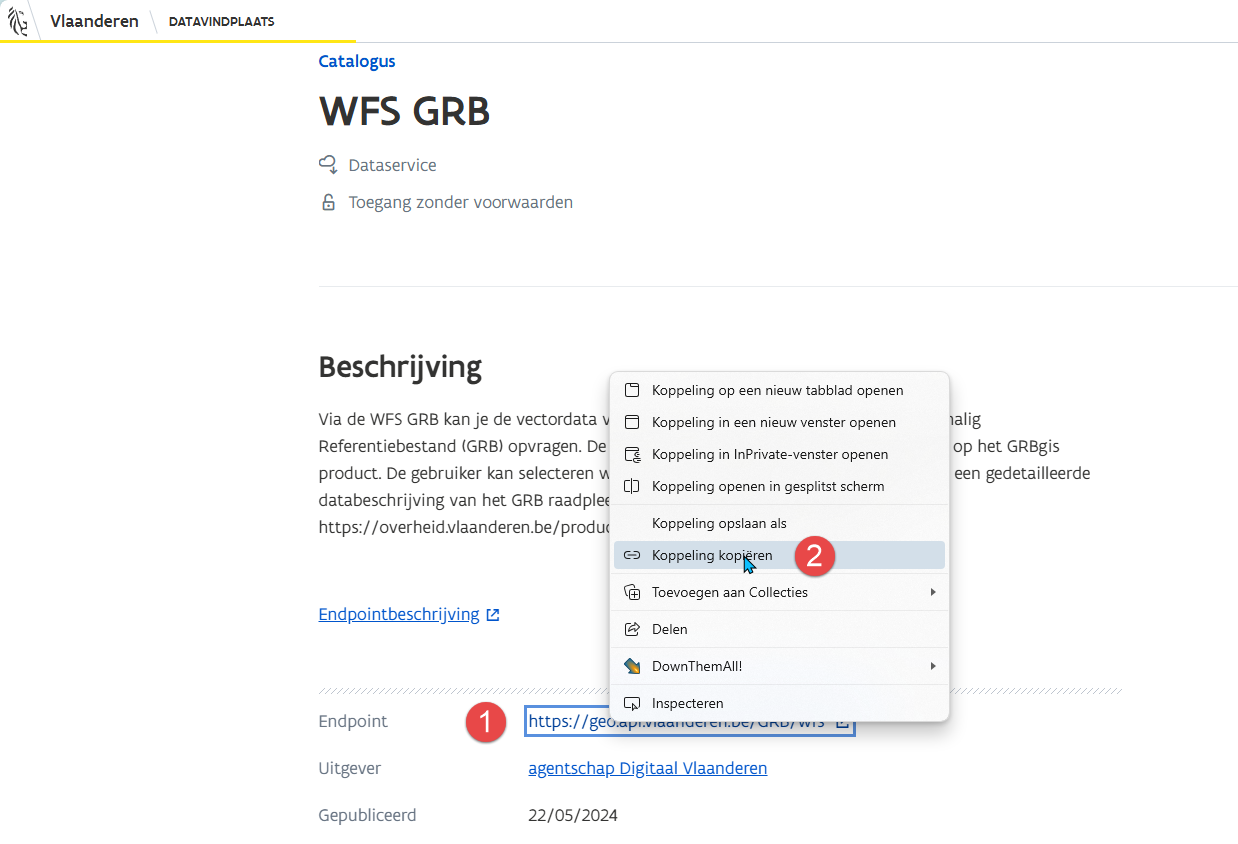

    Op de detailpagina kopieer je het adres dat staat bij 'Endpoint'. In ons voorbeeld is dit:

    https://geo.api.vlaanderen.be/GRB/wfs

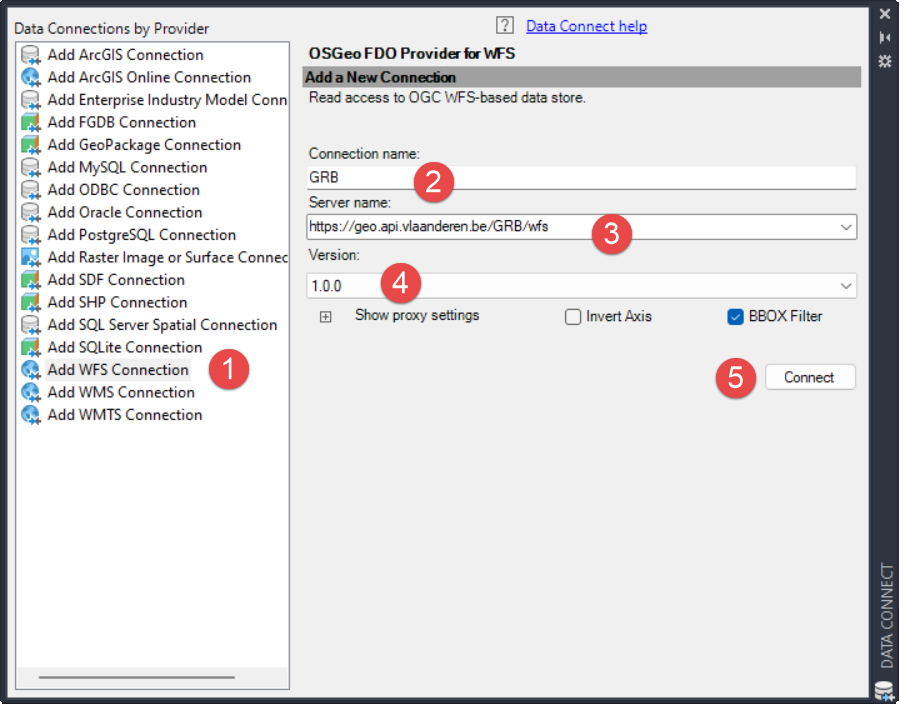

  3. Maak connectie met de URL in AutoCAD MAP 3D/Civil 3D via het commando MAPCONNECT en kies voor 'Add WFS Connection'. Geef de connectie een naam en plak de link die je uit stap 1 hebt gekopieerd onder 'Server name'. Zet de versie op 1.0.0.

  4. Wanneer gevraagd wordt naar een User Name en Password, mag je dit blank laten en op 'Login' klikken. Het betreft immers open data en is dus gratis, waardoor er geen inloggegevens nodig zijn.


  5. Kies de gewenste lagen en klik vervolgens op het pijltje naast de knop 'Add to Map'. Kies uit de lijst voor 'Add to Map with query'.

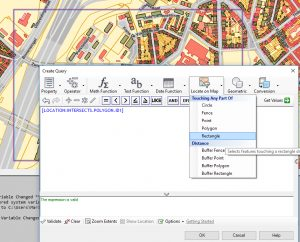

  6. In het daarop volgende venster klik je op 'Locate on Map' en kies je de gewenste methode om een zone af te bakenen (bijv. Rectangle). Hiermee wordt er een query opgebouwd om het gebied te selecteren waarbinnen je de gegevens wil inladen. Let op: hierbij worden er slechts 10 000 records binnen geladen.



  7. Nu kan je op deze laag objecten bevragen of er ook op snappen via de gekende CAD snap functionaliteiten. Merk op: de legende komt niet per se overeen met deze van de WMS.


Een filmpje van de hierboven getoonde workflow vind je hier.
