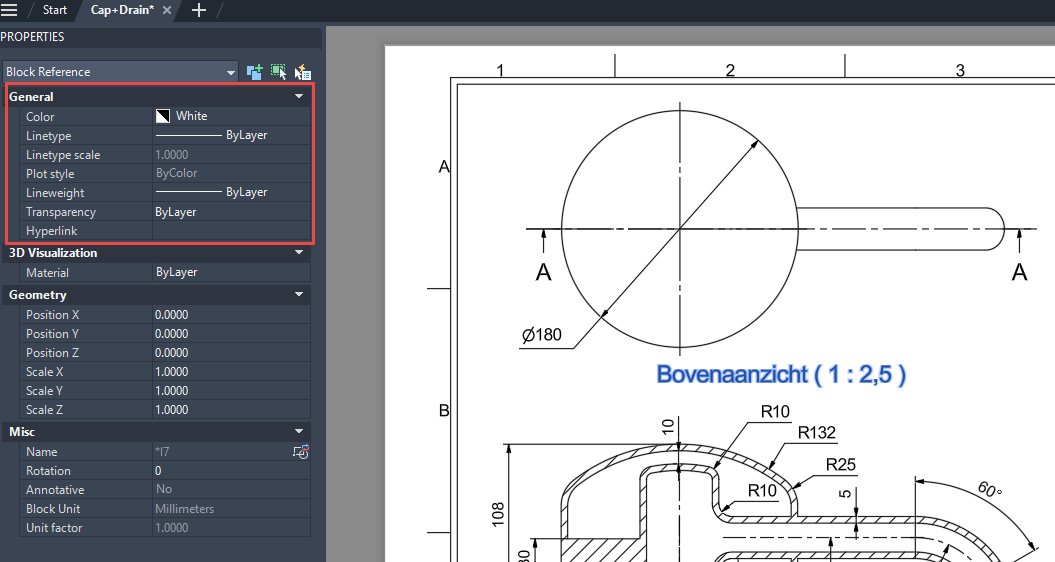

Wanneer je een DWG bestand uit Inventor in AutoCAD open doet, zal je merken dat de verschillende objecten geen layer bevatten.
Dit is geen bug of corruptie in je tekening, maar dit is een verschil tussen hoe AutoCAD en Inventor omgaan met dwg's.
In Inventor is een DWG (of IDW) een reeks 2D aanzichten van een of meerdere 3D objecten. De 3D objecten, in tegenstelling tot AutoCAD bevinden zich niet in een modelruimte, maar zijn andere bestanden. Dit kunnen parts (.ipt) of assemblies (.iam) zijn die de eigenlijke 3D geometrie bevatten.
In Inventor zullen wijzigingen aan deze bestanden doorgevoerd worden in de 2D aanzichten in de dwg.
In AutoCAD zijn we gewoon om ook manueel wijzigingen te maken aan 2D aanzichten die zich in de modelruimte bevinden.
Omdat het niet de bedoeling is van een Inventor DWG om deze in AutoCAD te kunnen bewerken zijn verschillende zaken verborgen of geanonimiseerd.
Als je toch een .dwg wil die je in AutoCAD verder kan bewerken, heb je verschillende mogelijkheden.

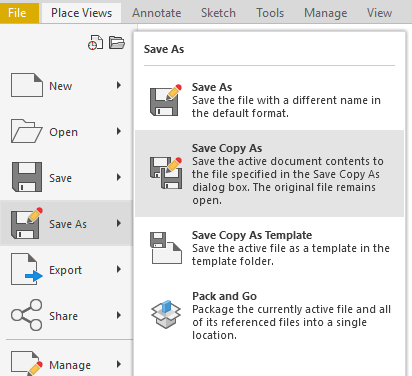

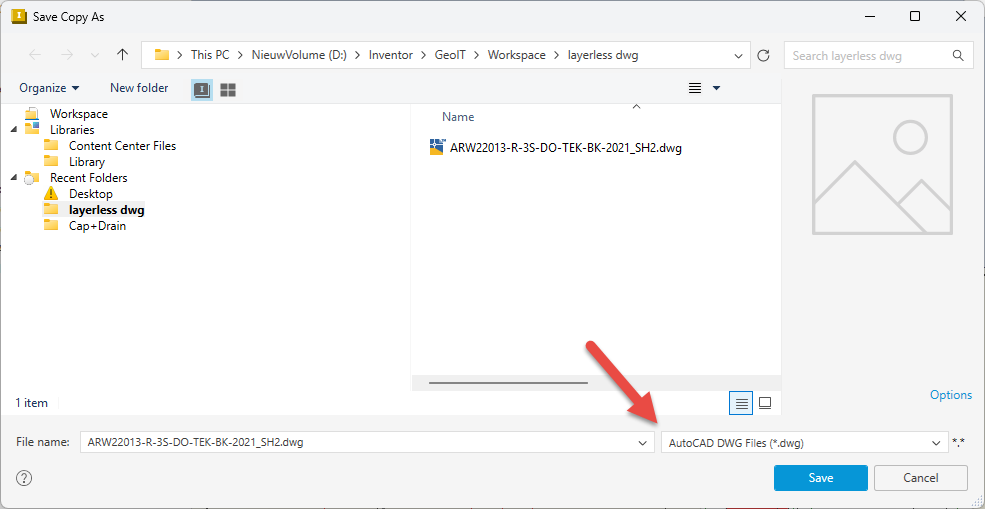

Ten eerste kan je in Inventor de DWG exporteren als een AutoCAD DWG. Open de Inventor DWG en sla een kopie op als een AutoCAD DWG

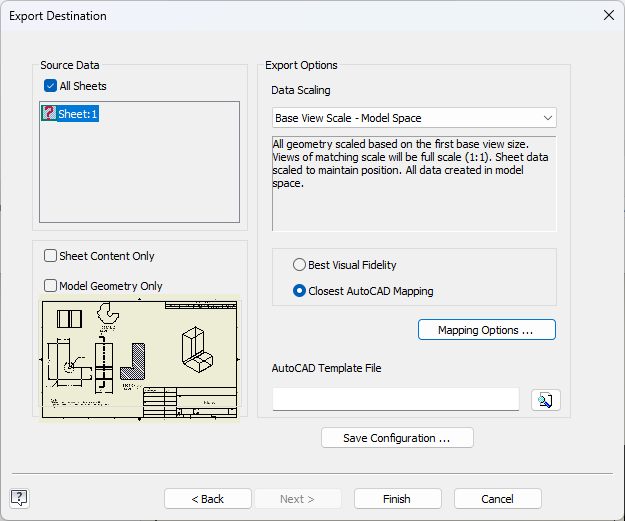

Gebruik de 'options' om de eigenlijke export verder te configureren (inclusief AutoCAD template).
Het resultaat is een DWG die volledig bewerkbaar is in AutoCAD, maar waarvan alle geometry inclusief de titelhoek zich in de modelruimte bevindt.
Als je de DWG niet kan her-exporteren, dan kan je ook proberen om met de onderstaande autolisp functie de verborgen layers terug zichtbaar en editeerbaar te maken. Laadt de autolisp in bijlage met het commando APPLOAD en gebruik daarna het commando GEOIT_DEANONLAYERS om de onzichtbare layers terug zichtbaar te maken.
