In dit artikel zien we waar en hoe we een custom tabel stijl kunnen maken om te gebruiken in AutoCAD Electrical. Deze tabelstijl kan gebruikt worden voor het plaatsen van rapporten maar ook voor de table generator.

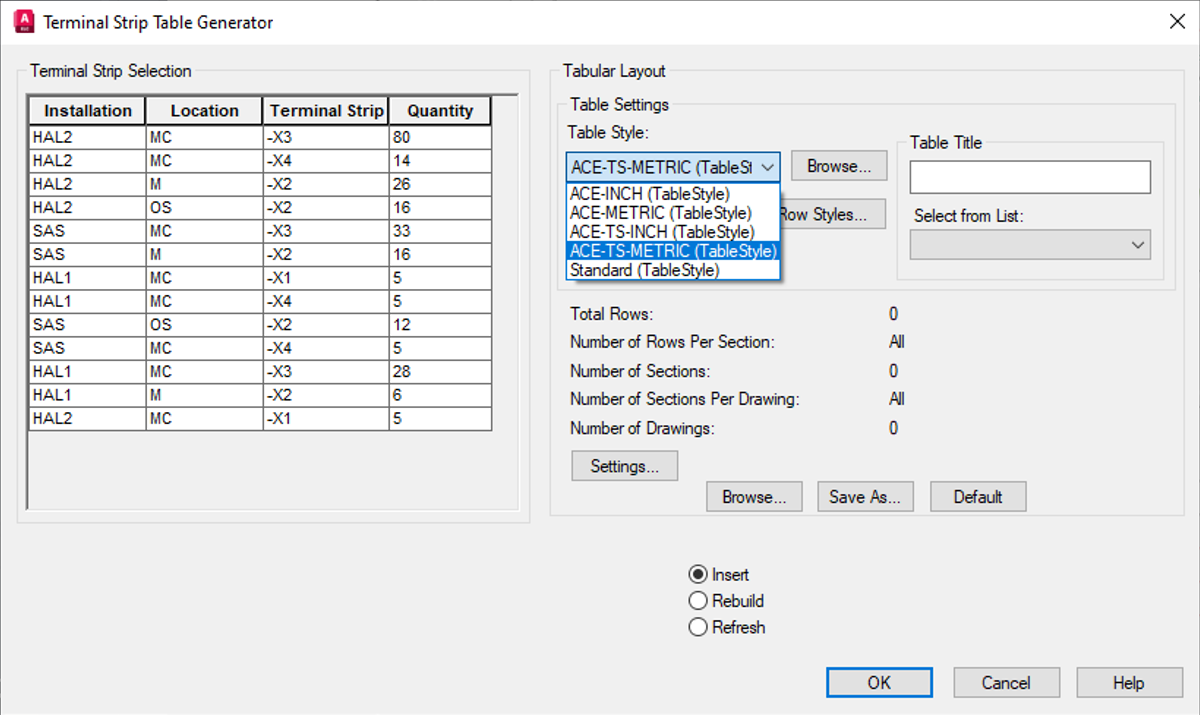

Bij het plaatsen van een tabel in AutoCAD Electrical krijgen we altijd de keuze tussen 5 verschillende default tabel stijlen.
We kunnen heel gemakkelijk deze lijst van stijlen aanpassen. Op deze manier kunnen we ons niet vergissen tussen een imperial en een metrische stijl en hoeven we niet telkens achteraf een bestaande tabel te wijzigen naar de stijl die we vanuit onze template willen gebruiken.
De tabelstijlen die we te zien krijgen in AutoCAD Electrical komen niet uit de template die gebruikt is in onze tekening. In plaats daarvan wordt er door AutoCAD Electrical een aparte tekening bijgehouden waar de tabelstijlen in bewaard worden. De tekening TableStyle.dwg kan je terugvinden in:
C:\Users\<UwGebruiker>\AppData\Roaming\Autodesk\AutoCAD Electrical <xxxx>\R25.1\enu\Support
Let op: vooraleer wijzigingen te maken aan de originele .dwg is het best om een kopie hiervan op te slaan!

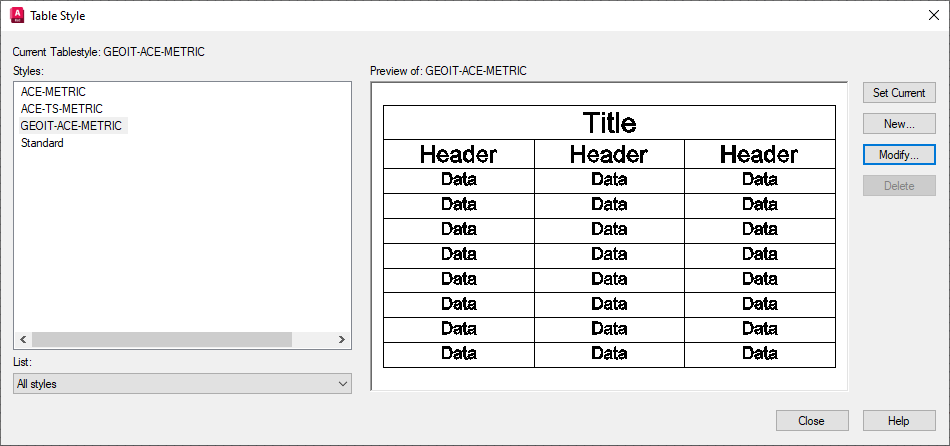

Open de TableStyle.dwg en gebruik het commando _TABLESTYLE om onnodige stijlen te verwijderen en / of een nieuwe stijl aan te maken.

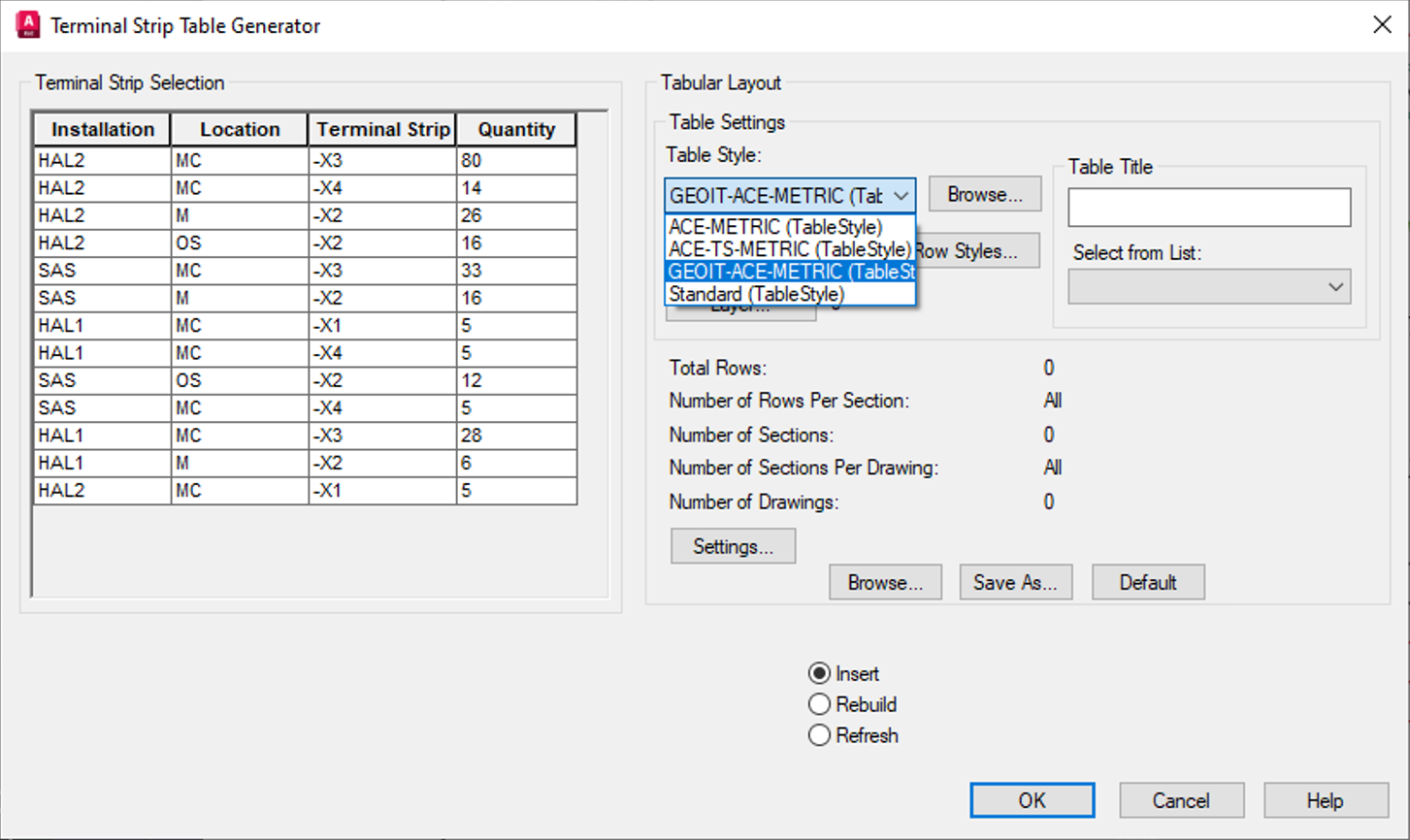

Sla de wijzigingen op. Zodra je dit gedaan hebt wordt de nieuwe tabelstijl beschikbaar in AutoCAD Electrical.
Veel plezier!!!
