Als partner in een bouwproject wilt u uw project georefereren om vlot te kunnen samenwerken met andere partijen. Een gegeorefereerd landmetersplan kan daarbij helpen. Indien dit niet beschikbaar is, of niet beschikbaar is in DWG-formaat, kan u voor dit doel zelf aan de slag door gebruik te maken van de GRB Basiskaart.
Om deze workflow te volgen heb je Autodesk Revit en Autodesk Civil 3D/AutoCAD MAP 3D nodig. We gebruik in de volgende stappen Civil 3D, maar deze kunnen ook uitgevoerd worden binnen AutoCAD MAP 3D (deze laatste is beschikbaar binnen een gewone AutoCAD-licentie).

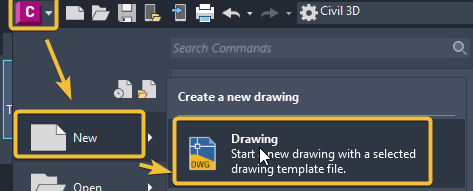

1. Open Civil 3D en klik vervolgens linksboven op het Civil 3D symbool > New
2. Er wordt gevraagd welke template u wil gebruiken. Gebruik de template die onderaan bij dit artikel gedownload kan worden. ("Geo-IT GeoRef.dwt") Klik op open.

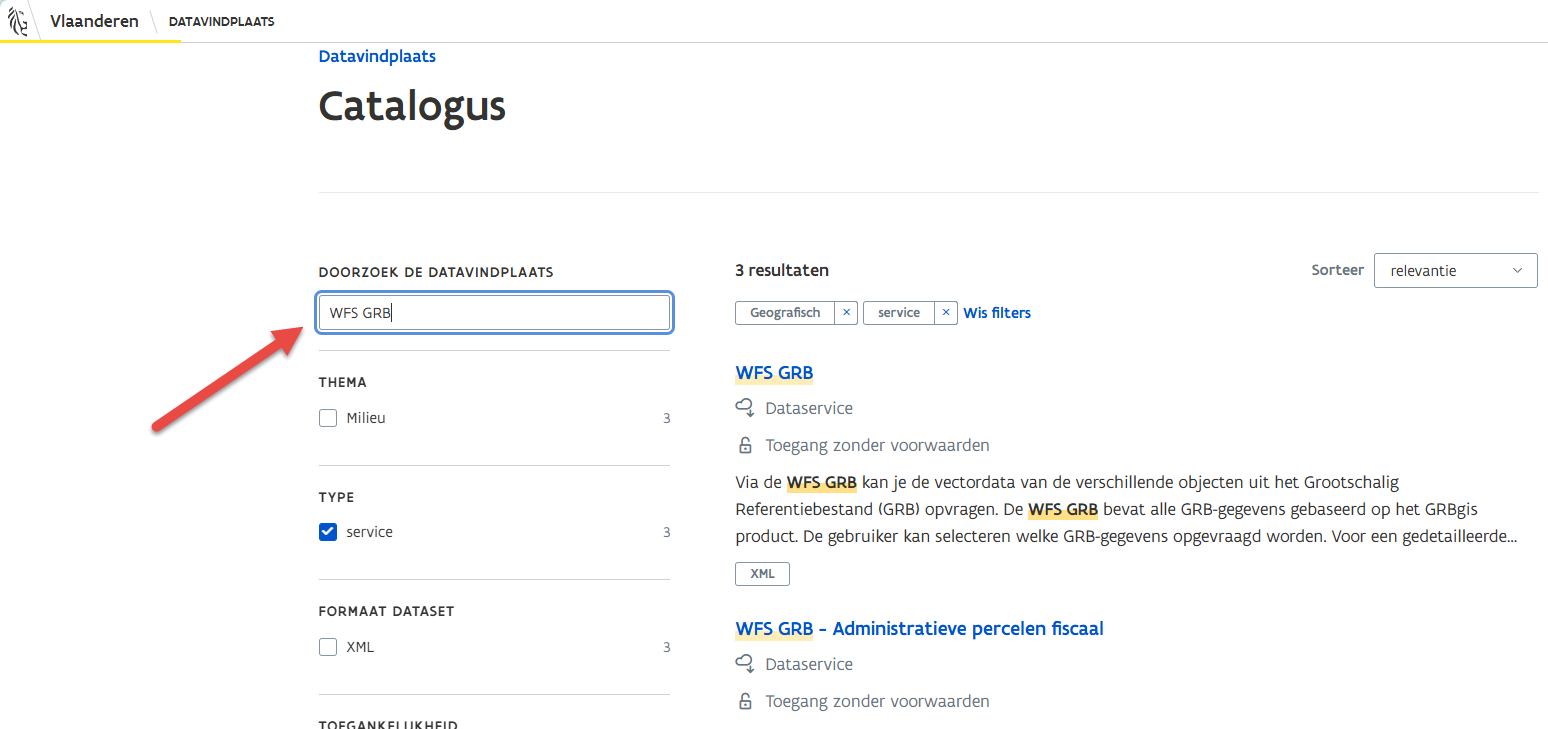

3. Kopieer een link van de Geopunt Datavindplaats Catalogus | Vlaanderen.be
Op deze pagina kan je links in de zoekbalk naar de gewenste content zoeken, bijv. 'WFS GRB'.
4. Klik in de zoekresultaten op de gewenste webservice. In ons voorbeeld dus de "WFS GRB"

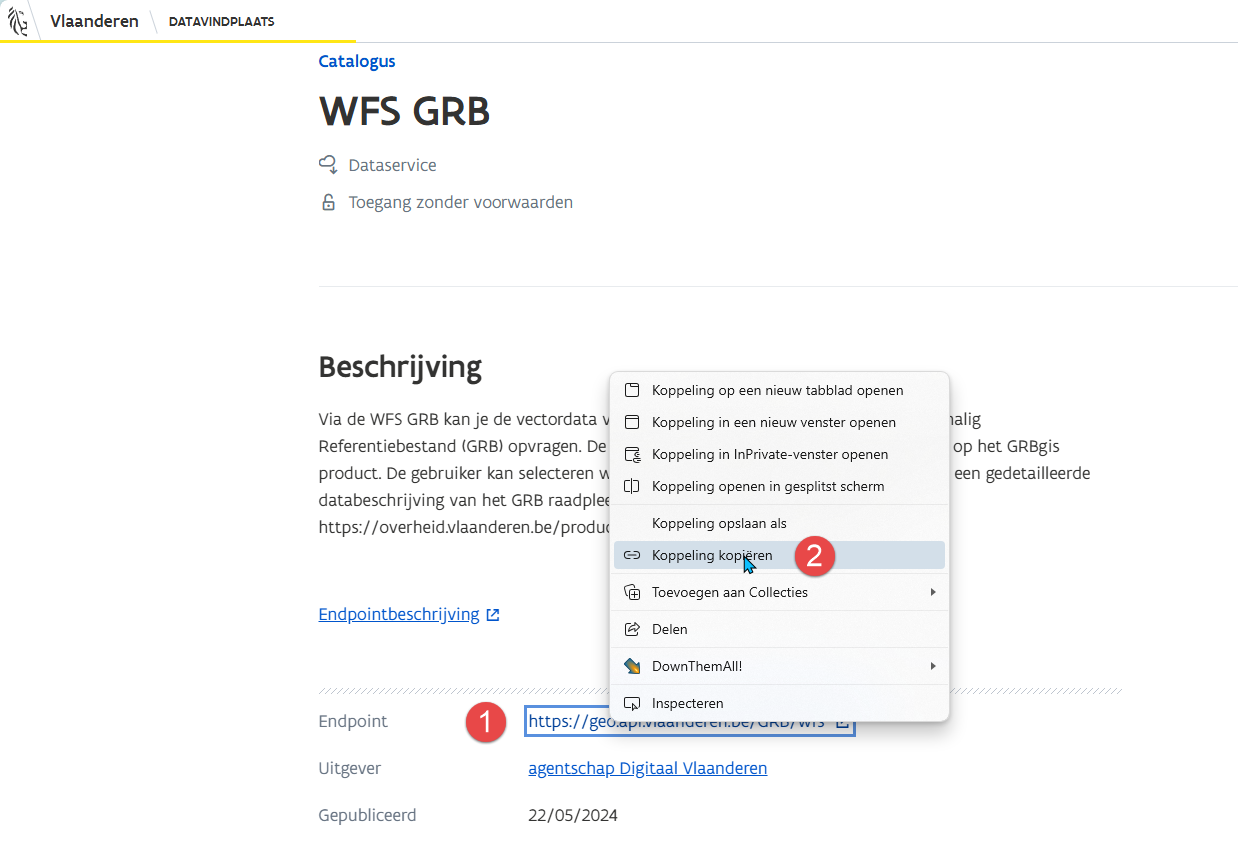

Op de detailpagina kopieer je het adres dat staat bij 'Endpoint'. In ons voorbeeld is dit:
https://geo.api.vlaanderen.be/GRB/wfs

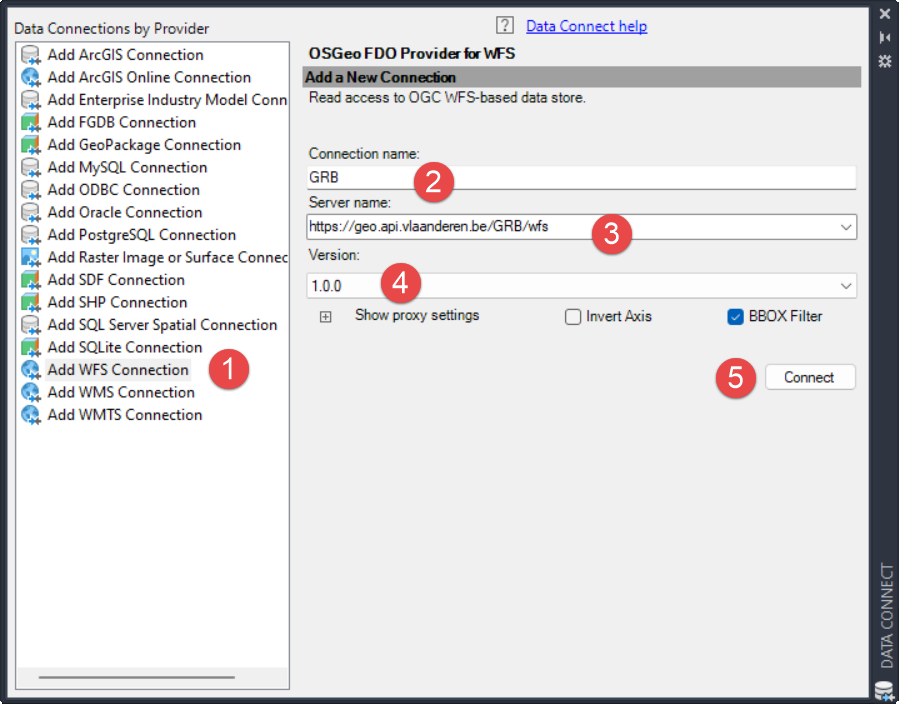

5. Maak connectie met de URL in AutoCAD MAP 3D/Civil 3D via het commando MAPCONNECT en kies voor 'Add WFS Connection'. Geef de connectie een naam en plak de link die je uit stap 1 hebt gekopieerd onder 'Server name'. Zet de versie op 1.0.0.
6. Wanneer gevraagd wordt naar een User Name en Password, mag je dit blank laten en op 'Login' klikken. Het betreft immers open data en is dus gratis, waardoor er geen inloggegevens nodig zijn.

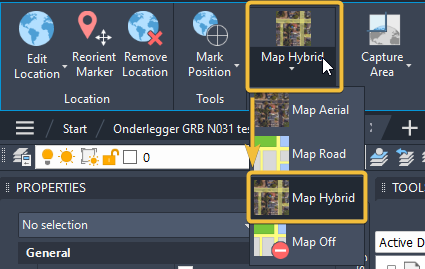

7. Controleer in de 'Geolocation' tab of er een luchtfoto zichtbaar staat: (bijvoorbeeld Hybrid map)

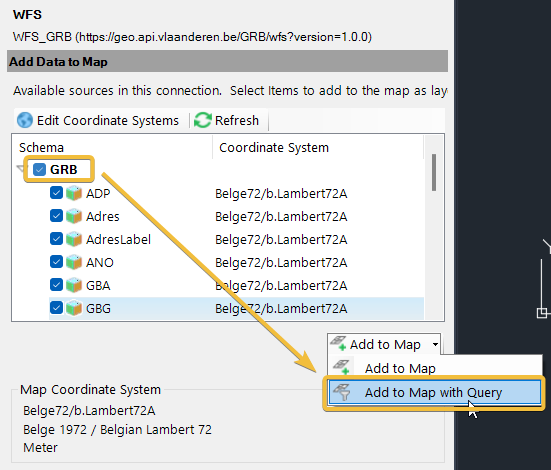

8. Kies de gewenste lagen en klik vervolgens op het pijltje naast de knop 'Add to Map'. Kies uit de lijst voor 'Add to Map with query'.

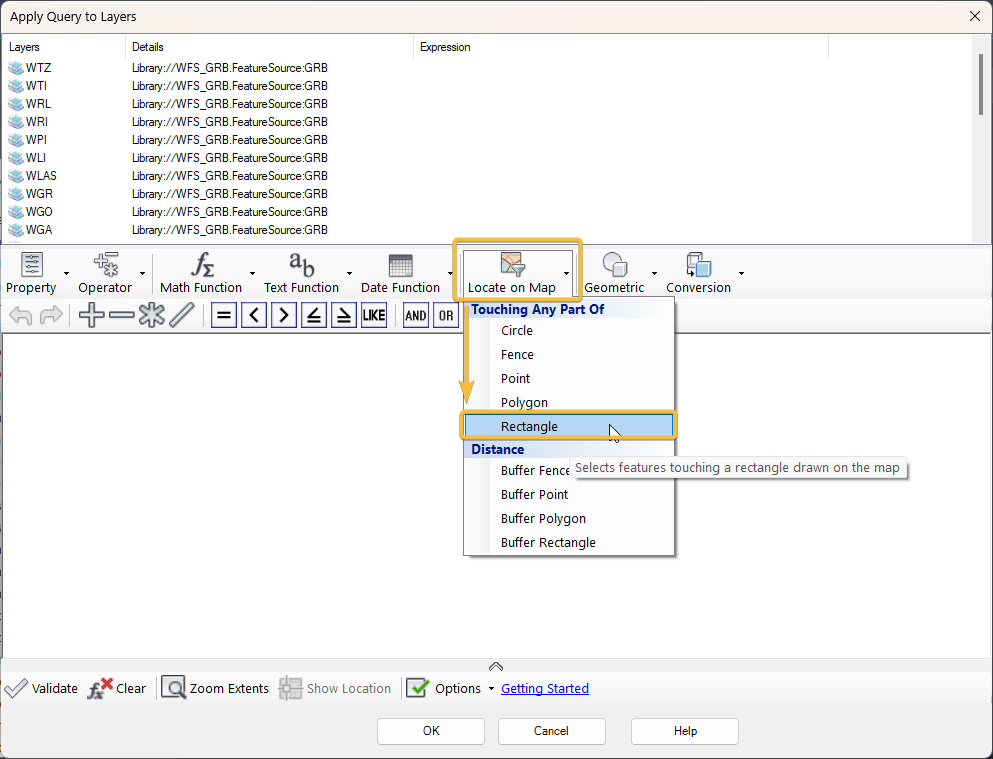

9. Daarna verschijnt dit venster. Klik op 'Locate on map' en kies voor Rectangle. Klik dan op 'OK'
10. Selecteer nu de zone die u wilt uitsnijden. Let hierbij op, er kunnen maar 10 000 records opgenomen worden. Maak deze dus niet onnodig groot.

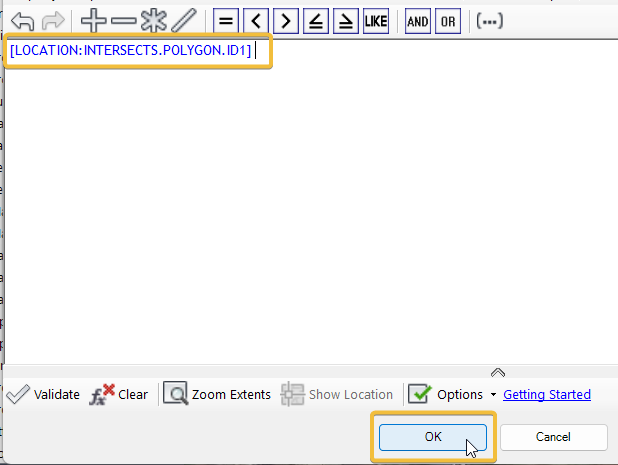

11. Er wordt nu automatisch een locatie ingevuld. Klik op OK om de data in te laden.

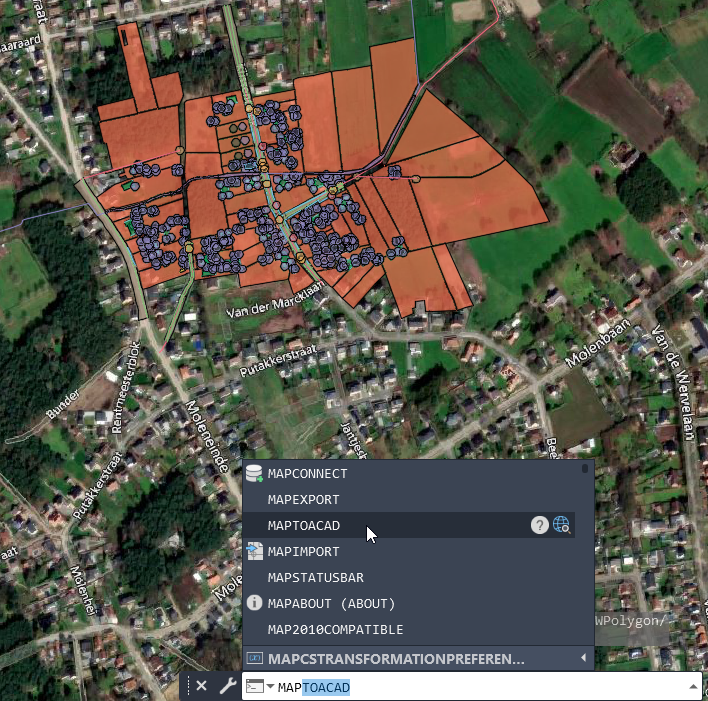

12. Selecteer alle geïmporteerde data en gebruik het commando 'MaptoACAD'.

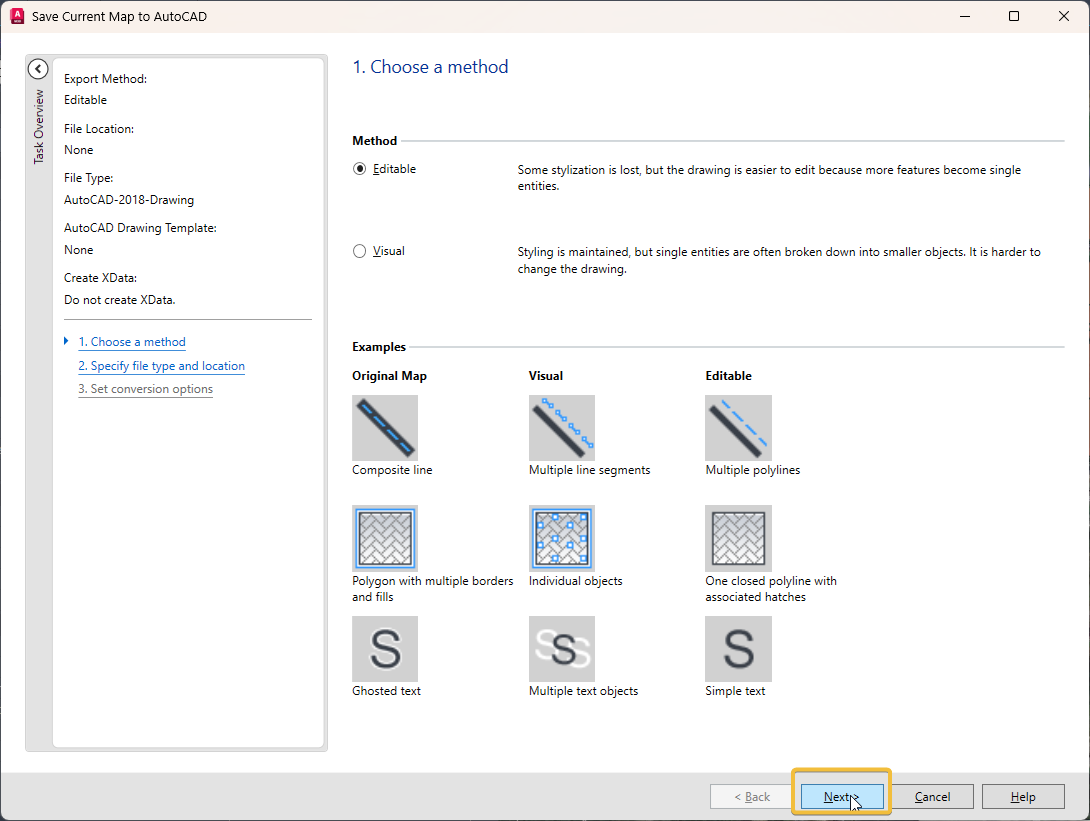

13. U hoeft in het volgende venster (dat enkel in AutoCAD Map getoond wordt en dus niet in Civil 3D) geen instellingen te wijzigen. Klik op Next.

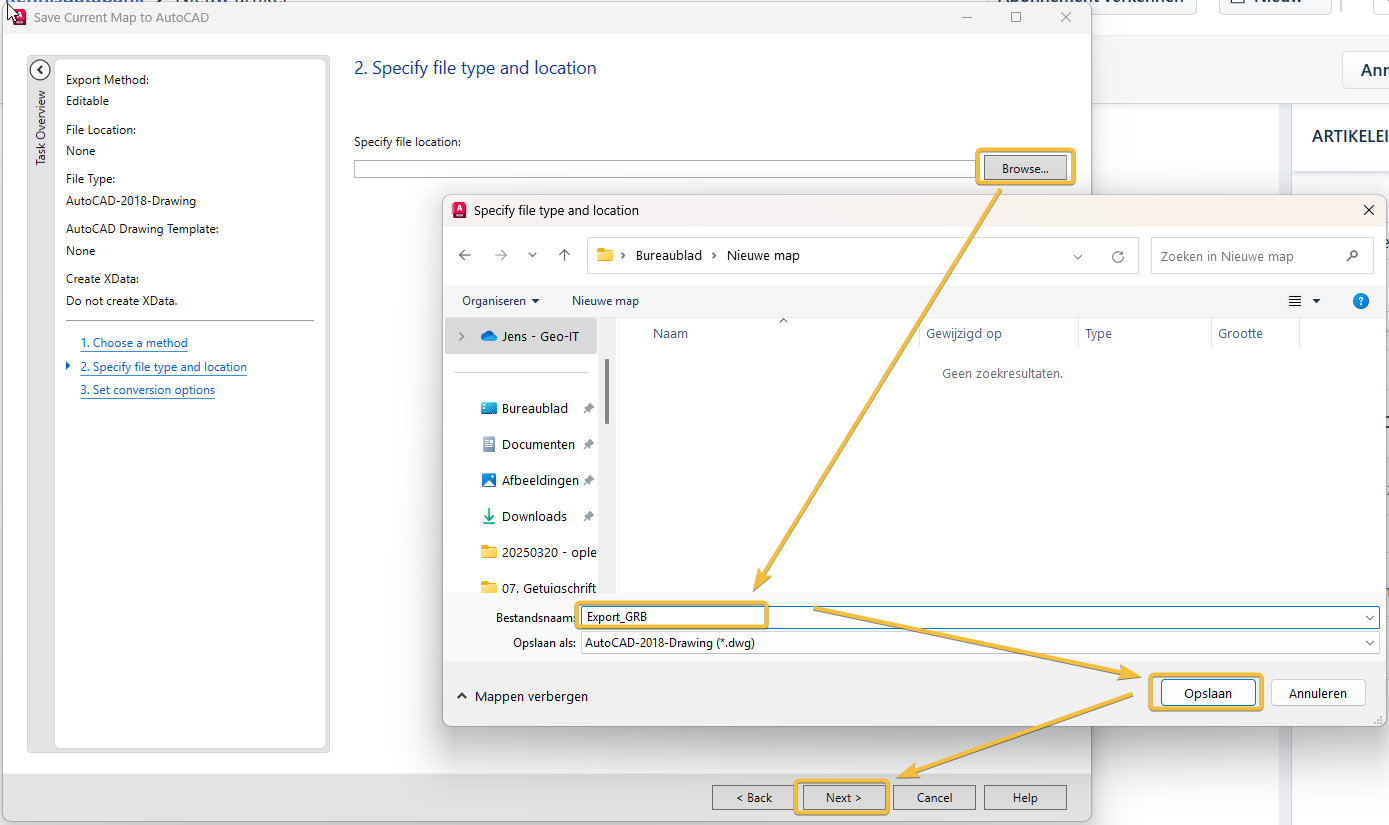

14. Kies een bestandslocatie, geef het bestand een naam en klik op 'Opslaan' daarna op 'next' en in het volgende venster op 'Finish'.
15. De DWG is nu geëxporteerd. Open nu Revit en het gewenste project.
16. Laad de DWG in via Insert > 'Link CAD'. Let op de instellingen voor het importeren. Het geniet de voorkeur om bij 'Import Units te kiezen voor 'meters'.

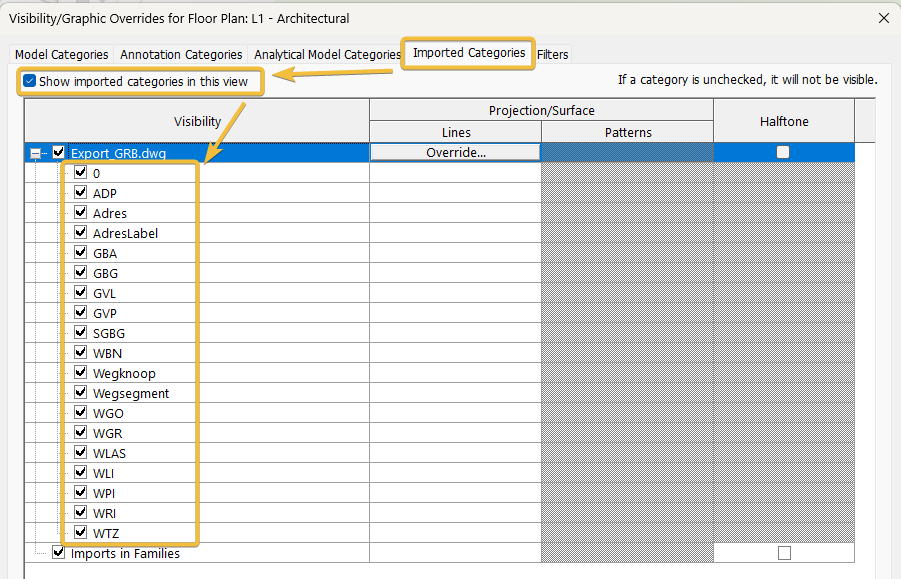

17. Klik binnen het tekenveld om de DWG te plaatsen. Indien u de melding krijgt 'none of the elements are visible in this view' zou het kunnen dat uw gelinkte CAD bestanden nog uit staan in de visibility graphics. Ga naar Visibility/Graphics > Imported Categories > Show imported categories in this view. Van hieruit kan u ook meteen Layers vanuit de DWG aan of uit zetten.

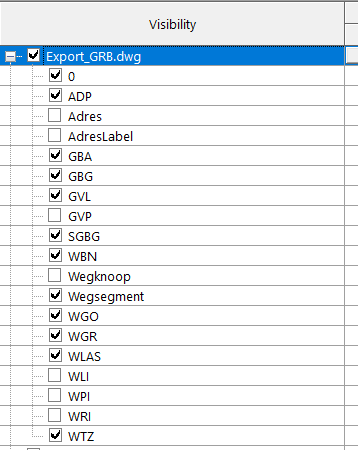

18. Enkele Layers bevatten enkel punten. Deze kunnen indien gewenst uitgezet worden:

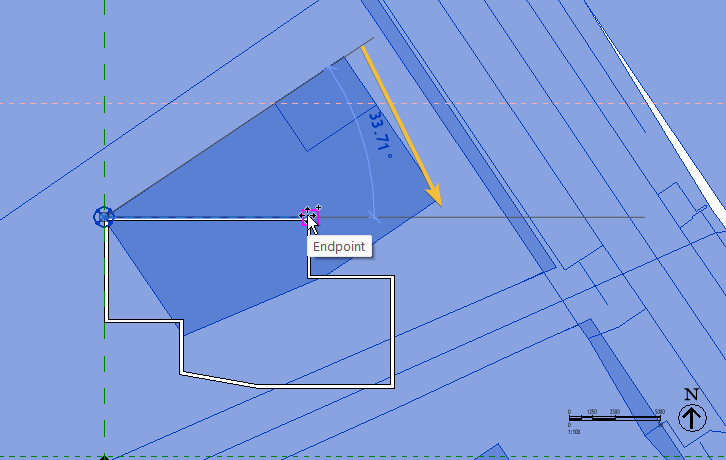

19. Move en roteer de DWG zodat het GRB uitgelijnd komt te liggen met het Revit project. LET OP! verplaats niet het project, maar de gelinkte DWG!!

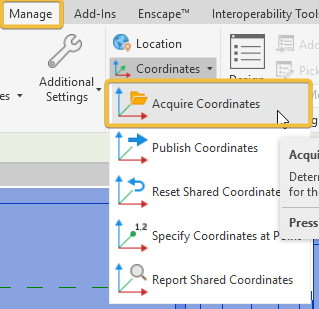

20. Wanneer dit alles correct uitgelijnd staat kan u via Manage > Acquire Coordinates de coördinaten van het GRB (Lambert '72 dus) overnemen om zo het project te georefereren.

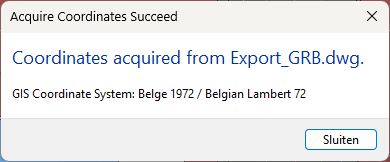

21. Hierna klikt u op de DWG om de coördinaten te acquiren. U krijgt hierna een succesmelding:

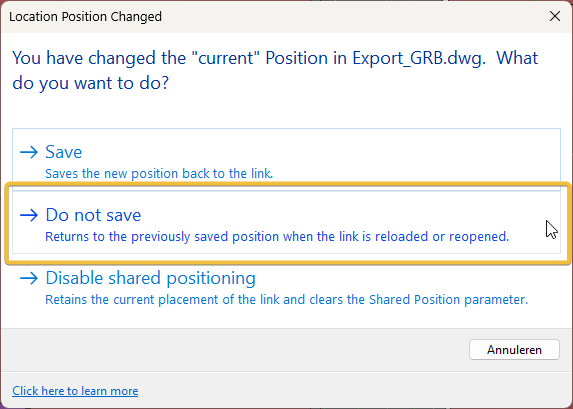

22. Sla uw Revit project op. Bij het afsluiten van het Revit project zal Revit vragen of de coördinaten ook gepublished moeten worden naar de DWG. KIES HIER NEE !!
Extra:

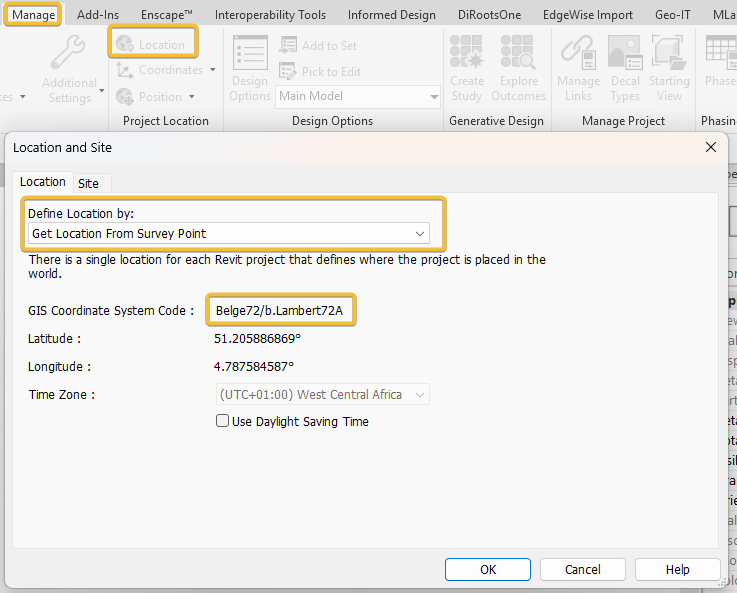

Om in een Revit project te controleren of er een Georeferentiesysteem is toegevoegd kan u gaan via Manage > Location.
Als u daar in de lijst 'Get Location From Survey Point' ziet staan en daaronder Belge72/b.Lambert72A dan is het project gegeorefereerd.
