Acquired Properties zorgen voor consistentie tussen de waarden van verschillende componenten. Als de bronwaarde verandert, wijzigen alle componenten die deze waarde overnemen ook. Het overnemen van eigenschappen is ook handig voor het behouden van consistente tag-toewijzing. Wanneer je een bronwaarde wijzigt, worden tag-indelingen die zijn gebaseerd op overgenomen eigenschappen automatisch bijgewerkt in het hele project.

Je kunt zonder beperking elke drawing property of project property selecteren als de bron van een overnameregel. Wanneer je echter een class property als bron selecteert, moeten de overnemende klasse en de bronklasse met elkaar verbonden zijn.

Out-of-the-box zijn de volgende acquired properties in een Plant 3D project ingesteld:

P&ID:

P3D:

Wanneer we in AutoCAD Plant 3D een acquired property maken, kunnen we bij de 'default values' kiezen tussen twee opties.

Acquisition: Deze mode kopieert de waarde uit het gelinkte object of klasse volgens de instellingen van de property. Dit gebeurt op verschillende momenten tijdens het werken in de Plant 3D omgeving. Als je meerdere acquired properties hebt die aan elkaar gelinkt zijn, dan kan het nodig zijn om deze update te forceren, dit kan met het PLANTREFRESHACQPROPERTY commando.

De bedoeling van deze mode is om de waarde van de property van verschillende componenten altijd in sync te houden.

Initialization Only: Deze mode kopieert de waarde uit het gelinkte object of klasse alleen maar op het moment dat je je symbool of part creëert. Zodra de waarde gekopieerd werd, wordt de property in override mode geplaatst zodat deze waarde onafhankelijk van de bron gewijzigd kan worden en wijzigingen aan de bron worden ook niet gesynct met dit object.

De details welke properties in je project, acquired properties zijn, kan je terugvinden in de "PIP_Metric_PnIdPart.xml" (of in de "PnIdPart.xml" voor imperial projecten).

De override waarde zelf wordt in de database bewaard. De database voor een P&ID project is de ProcessPower.dcf, voor een 3D project is dat de Piping.dcf.

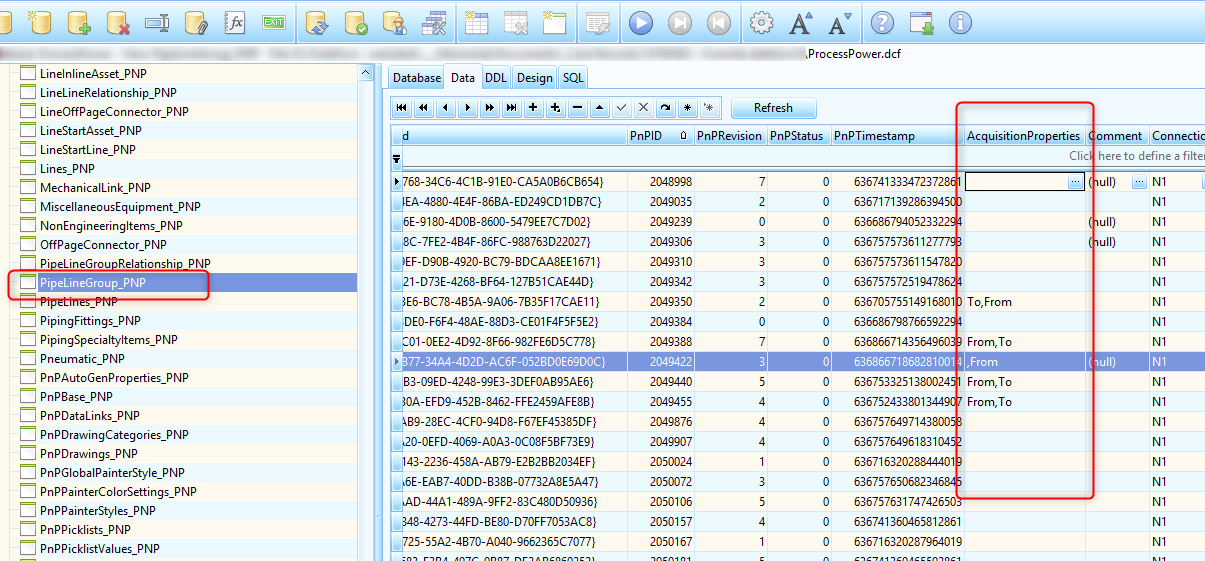

Bvb: In de PipeLineGroup_PNP tabel kan je de properties terugvinden van alle Pipe Line Groups. In de AcquisitionProperties kolom vindt je per Line Group de namen van de properties die een override value hebben, gescheiden door een komma.

In onderstaand voorbeeld staat de From property van het lijnsegment met ID 2049422 in override. Om de waarde van de property terug te vinden kunnen we deze opzoeken in de PipeLines_PNP tabel.

Veel plezier !!!
