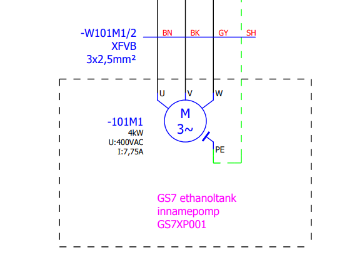

Op een elektrisch schema tekenen we de individuele wires, maar willen we toch symbolen kunnen toevoegen die de kabelbundel waarin deze draden zitten weergeeft.

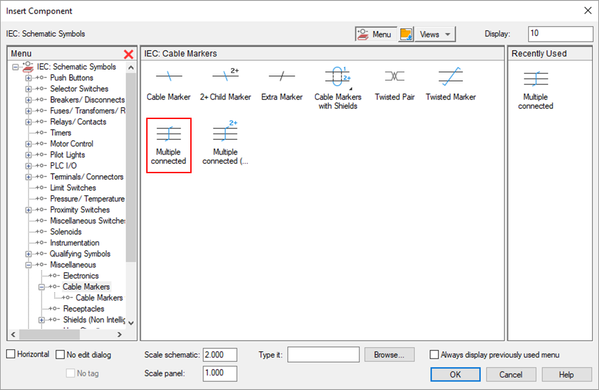

In het schematische Icon menu, onder het 'Miscellaneous -> Cable Markers' menu vinden we de functie 'multiple connected wire marker'.

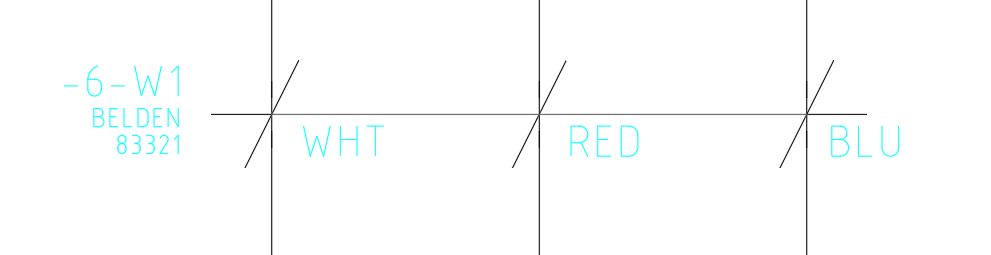

Dit commando plaatst 3 verschillende cable marker symbolen uit de symbool library (VW01_5, VW02_5, VW02_5B), waarbij het eerste symbool de parent is en de andere symbolen children zijn. Het eerste en laatste symbool hebben een andere definitie.

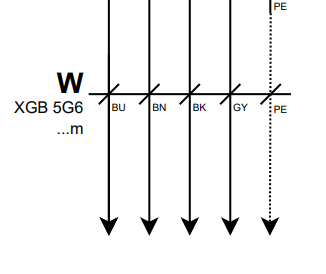

Je kan de originele symbolen wijzigen om een ander resultaat te bekomen:

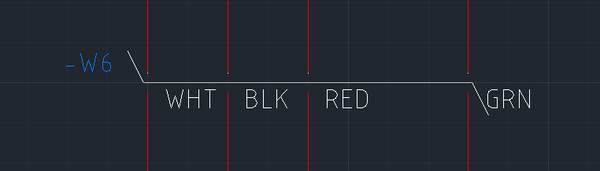

Als alternatief kan je ook 3 nieuwe symbolen maken (VW01_6, VW02_6, VW02_6B) en deze toevoegen aan je bibliotheek map.

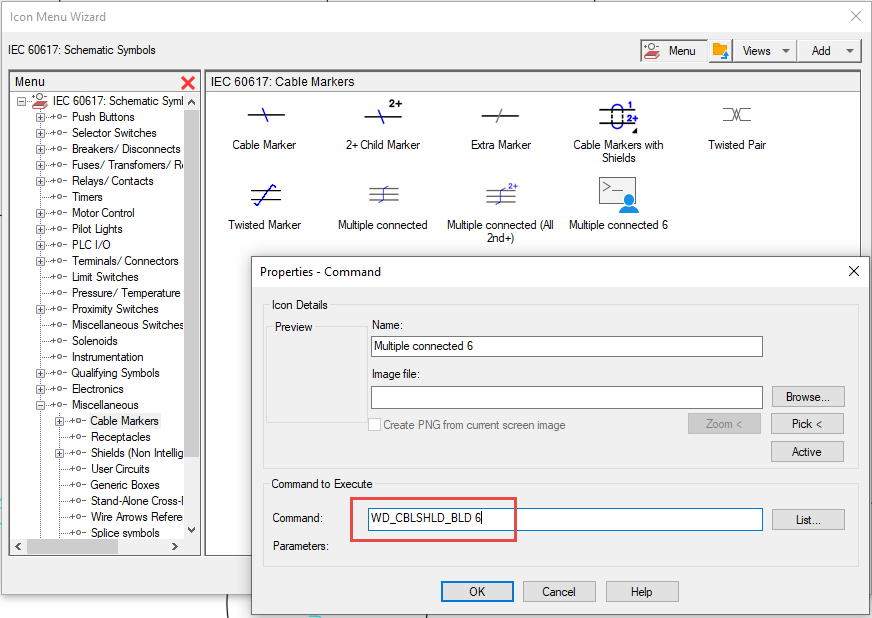

Vervolgens kan je met de icon menu wizard een nieuwe multiple connected commando toevoegen ‘WD_CBLSHLD_BLD 6’: De 6 in het commando verwijst naar de 6 in de symbool naam.

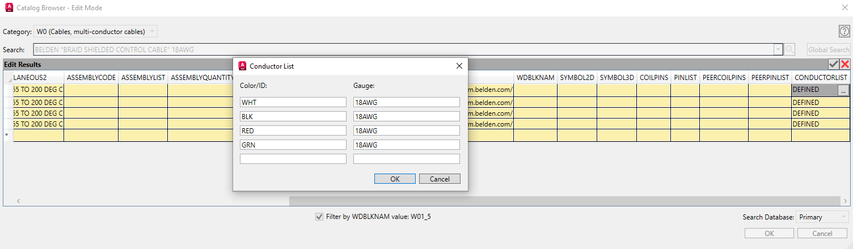

Als je werkt met de catalogus en manufacturer data dan kan je de default kleuren van de wires in de kabel meegeven in de database in het ‘conductorlist’ attribuut:
In bijlage vind je alvast 3 bewerkte symbolen terug die je kan gebruiken om de symbolen in je standaard bibliotheek aan te vullen.
Veel plezier !!!
