Soms is het nodig om een eigenschap van een PipeLineGroup in AutoCAD Plant 3D te wijzigen halverwege een pipe segment.
In onderstaand voorbeeld hebben we een pipe waarvan de isolatie op een bepaalde hoogte stopt. Dit kan bijvoorbeeld het geval zijn wanneer de pipe een gebouw binnenkomt.

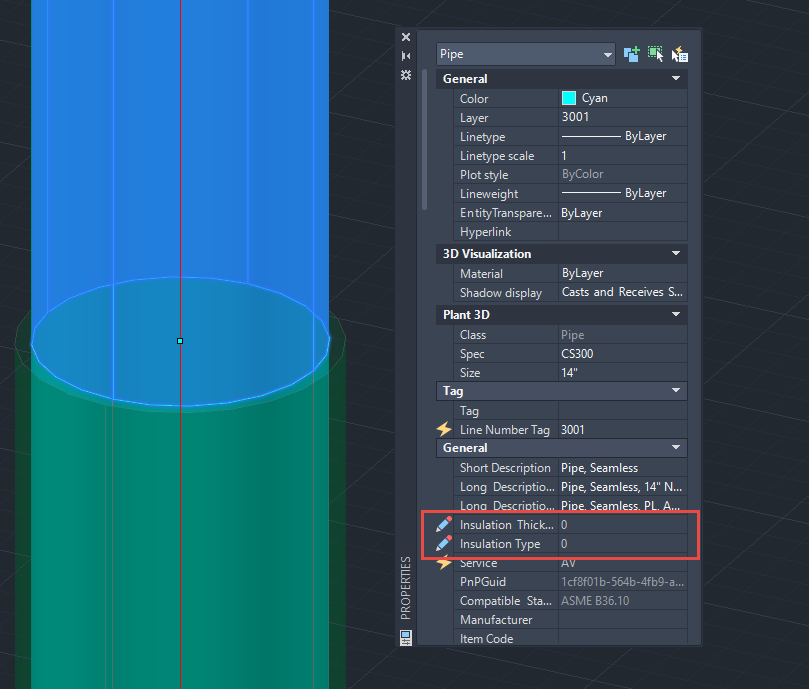

In de eerste stap voegen we een weld toe aan de pipe op de plaats waar de isolatie stopt. In de eigenschappen van het pipe segment gebruiken we de override mode om de Insulation Thickness en het Insulation Type op 0 te plaatsen.

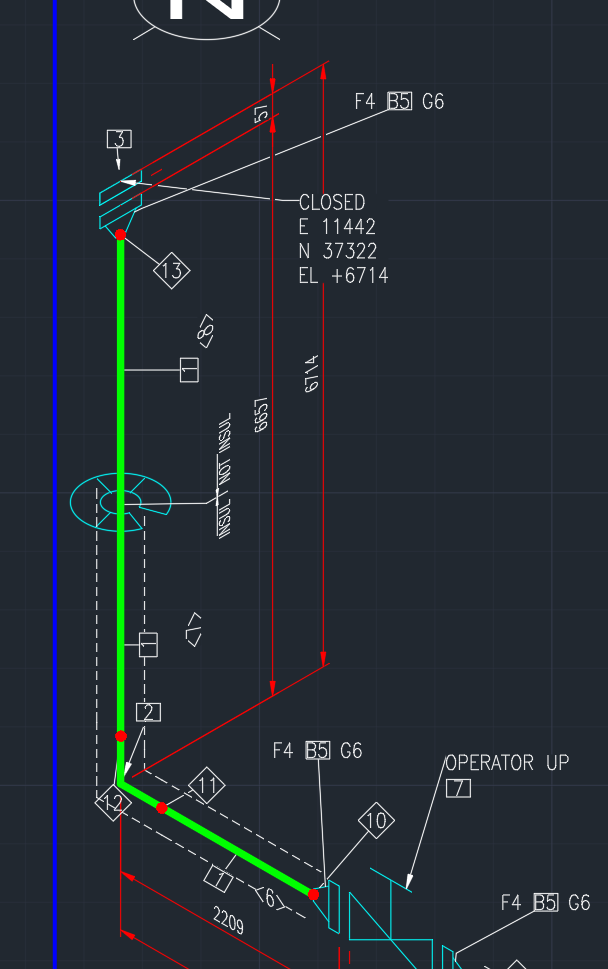

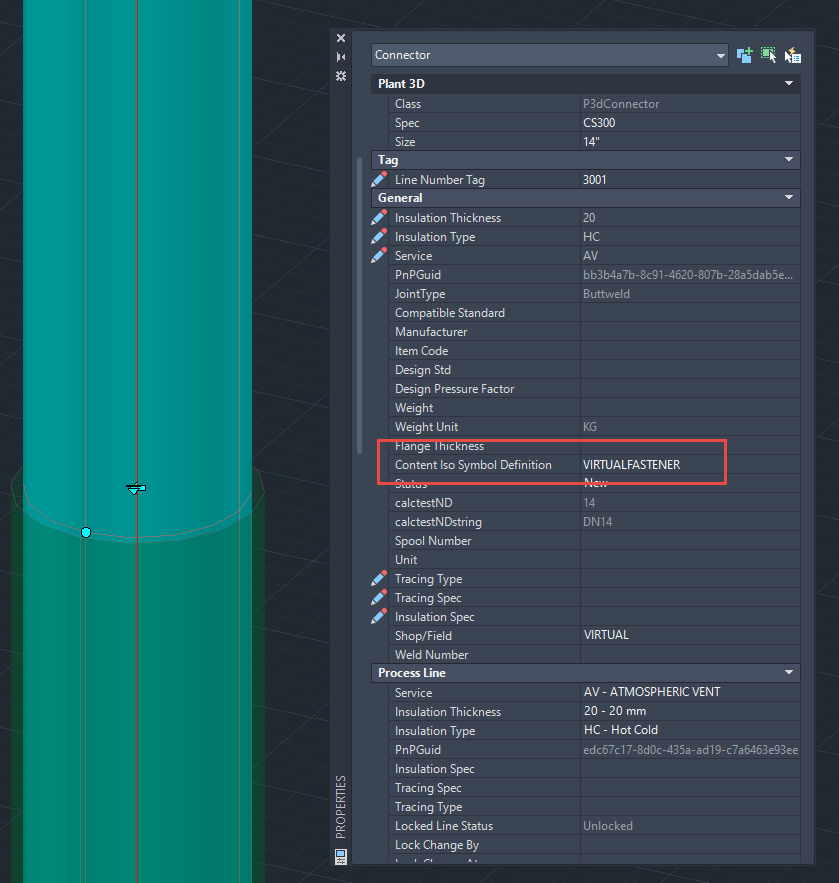

Als we op dit moment een iso genereren, dan zal de weld bemaat worden en voorkomen in de weld list. Dit willen we helemaal niet. Om de weld uit te sluiten van de weld list op onze iso's wijzigen we de 'Content Iso Symbol Definition' in de eigenschappen van de Buttweld.

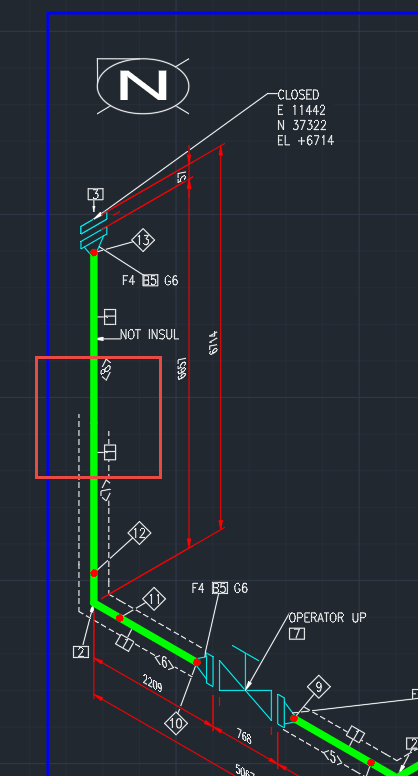

Door deze te wijzigen wordt de weld niet meer herkend door de weld filter in de isoconfig.xml. Als we nu een iso maken van onze leiding zien we geen las staan waar de isolatie eindigt, en deze wordt ook niet opgelijst in de bijhorende weld list.
Om het punt waar de isolatie stopt toch te kunnen aanduiden, kunnen we een iso symbol/referentie/Location Point of floor symbol toevoegen.
Veel plezier !!!
