In dit artikel kijken we hoe we de textvalue attribuut van een AutoCAD Electrical catalogus kunnen wijzigen om attributen voor in te vullen in schematische symbolen.
Ga naar de catalog browser in het Schematic tabblad van de ribbon, of gebruik het commando AECATALOGOPEN om de catalogus browser te openen. Je kan de catalogus ook openen via MS Access.

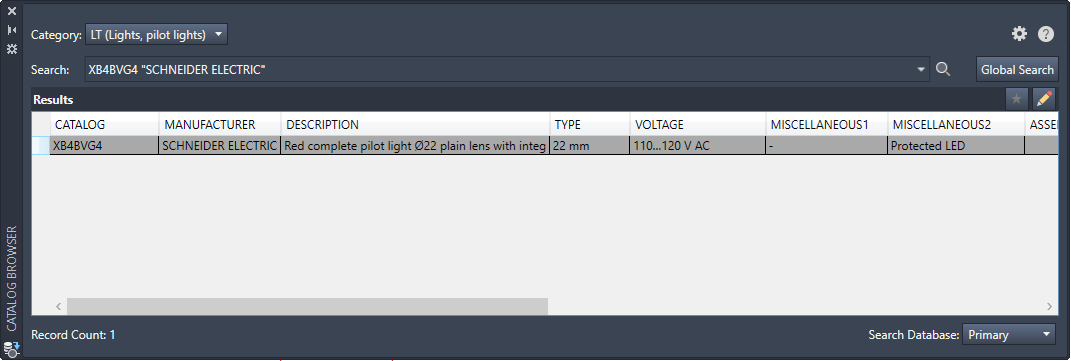

Eenmaal we het component gevonden hebben dat we willen wijzigen, klikken we op het potloodje om de catalog entry te wijzigen.

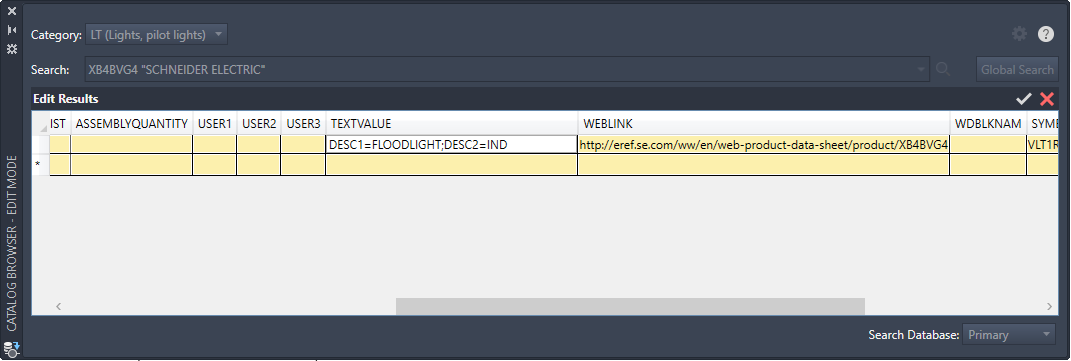

Schuif door naar rechts om het TEXTVALUE attribuut terug te vinden. Met het TEXTVALUE attribuut kan je attributen van je schematisch symbool voor invullen.
Om dit te doen start je met de naam van het block attribuut van je schematisch symbool, gevolgd door een gelijkheidsteken, gevolgd door de tekst die je in dat attribuut wil invullen. Om meerdere attributen van elkaar te onderscheiden gebruik je een puntcomma.
<attribute tag name1>=<text value>;<attribute tag name2>=<text value>
In dit geval willen we het DESC1 en DESC2 attribuut invullen. Bij andere symbolen kunnen we bijvoorbeeld het RATING1 attribuut of zelfs het LOC of INST attribuut invullen. Attribuutnamen die niet voorkomen in het symbool zullen genegeerd worden.
DESC1=FLOODLIGHT;DESC2=IND

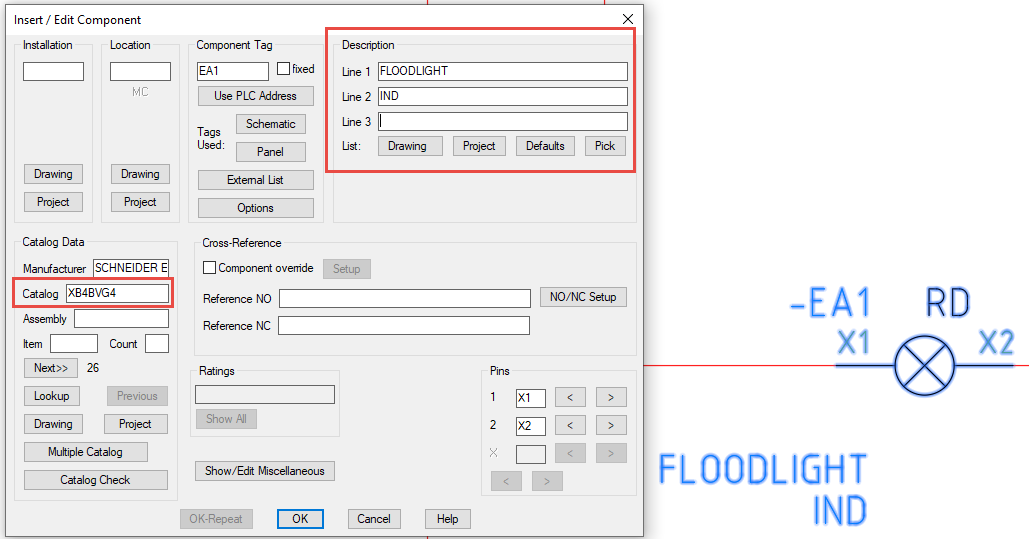

Als we nu aan een red pilot light schematisch symbool in onze tekening het catalogusnummer toekennen, worden de waardes uit de catalogus automatisch ingevuld. Als er al data ingevuld staat, wordt deze overschreven met de data uit de catalogus.
Veel plezier !!!
