Inleiding

De GRB achtergrondkaarten zijn in verschillende soorten en bronnen beschikbaar. Eén van die formaten is het GRBcad dat aangeleverd wordt in het DXF-formaat.


Uit o.a. ervaringen van klanten, schuilt in dit formaat een klein nadeel, nl. dat de gebruikte eenheden niet altijd correct zijn. Ook is er nog steeds een misverstand hoe eenheden in AutoCAD dienen ingesteld te worden m.b.t. het correct samenvoegen van DWG-bestanden.



Om deze problematiek te omzeilen, stellen we volgende werkwijze voor, waarbij er een bijkomend voordeel bekomen wordt, nl. het beschikken over extra gegevens zoals de o.a. perceelsinformatie van de percelen in de ADP-laag.


Belangrijk!

Voor deze workflow gebruiken we functionaliteit van AutoCAD Map 3D. Deze versie van AutoCAD is integraal beschikbaar in een licentie van Full AutoCAD (dus géén AutoCAD LT). De enige vereiste is om deze te installeren i.p.v. of naast een klassieke AutoCAD Full. Indien je regelmatig gebruik maakt van het GRB, adviseren we om standaard voor een installatie van AutoCAD Map 3D te kiezen. Deze bevat sowieso immers ook alle AutoCAD Full functionaliteit.
Gezien alle AutoCAD Map 3D-functies ook deel uitmaken van Autodesk Civil 3D, is deze workflow ook binnen deze software van toepassing.


Workflow:

  1. Surf naar de pagina waar je het GRBgis kan downloaden:

    GRBgis | Downloadtoepassing Digitaal Vlaanderen

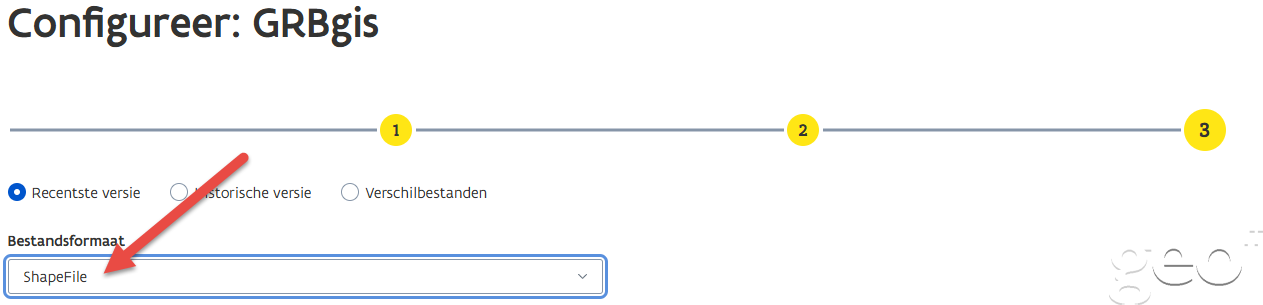

  2. Download de gewenste versnijding als Shapefile


  3. Unzip het gedownloade bestand naar een toegankelijke map
  4. Open AutoCAD Map 3D/Civil 3D en start een nieuwe tekening op basis van een template (voorbeeld hier beschikbaar) waarin:

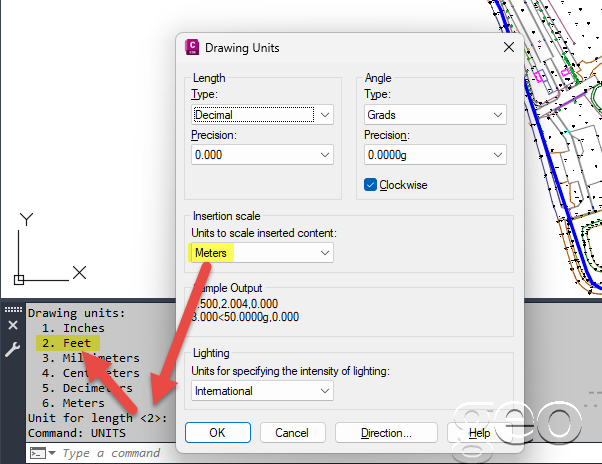

    1. De eenheden correct geconfigureerd staan
    2. Het Lambert-georeferentiesysteem werd ingesteld.
  5. Voer in AutoCAD Map 3D/Civil 3D het commande 'MAPIMPORT' in via de command line en selecteer de gewenste SHP-bestanden (beschikbaar in de ge-unzipte map in de submap 'Shapefile' en opgedeeld per GRB-entiteit). In onderstaand voorbeeld importeren we de lagen ADP, Wegverbindingen en WBN

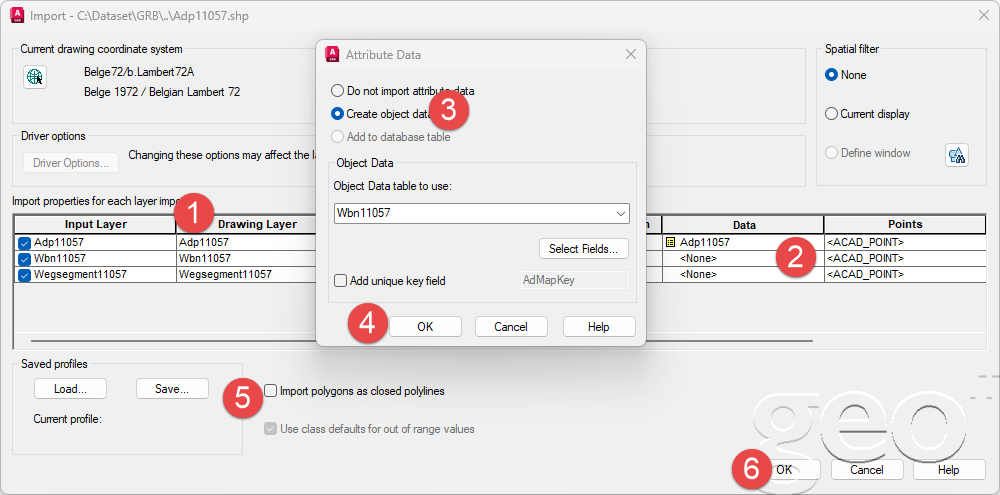

  6. In het volgende scherm, kiezen we de (1) gewenste layers, maar vooral geven we aan dat we ook de (2) Object Data wensen in te lezen. Vervolgens steeds aanduiden dat je (5) de polygonen als gesloten polylines wenst in te lezen.


  7. Resultaat:


Ter illustratie in de bijlage hieronder een filmpje dat het volledige proces illustreert.
