In een AutoCAD Electrical project kunnen we in de project properties ervoor kiezen om onze wirenummers boven, onder of in de wire weer te geven.

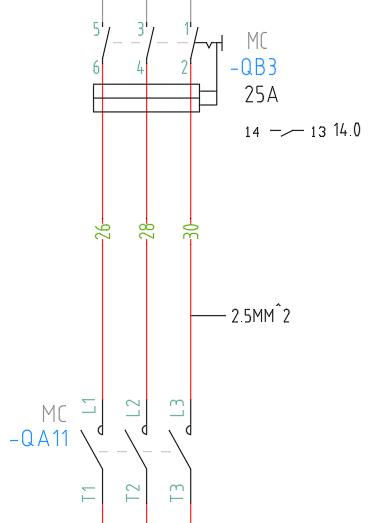

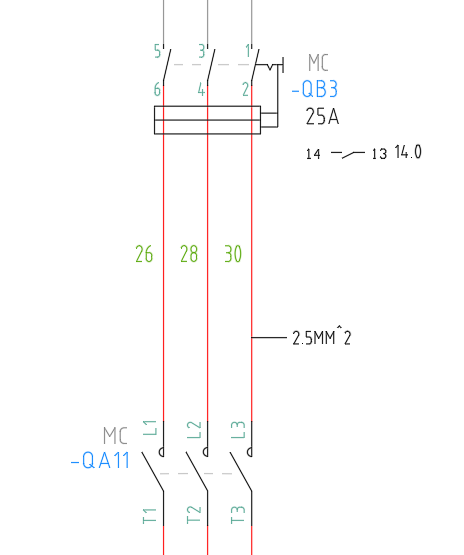

Bij het plaatsen van de wire nummers worden de nummers van verticale wires naast de wire geplaatst in de gewone leesrichting. Enkel bij de optie In-Line worden nummers van verticale wires ook effectief verticaal in de tekening geplaatst.

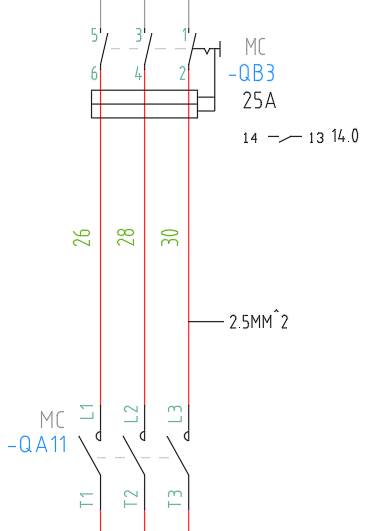

Via een simpele ingreep is het mogelijk om de wire nummering voor verticale draden altijd verticaal te plaatsen in onze toekomstige tekeningen. De wire nummering labels worden bepaald door een serie dwg bestanden die we kunnen terugvinden in onze standaard symbolen bibliotheek. De default IEC-60617 bibliotheek kan je hier terugvinden: C:\Users\Public\Documents\Autodesk\Acade 20xx\Libs\iec-60617
De tekeningen WD_WNV en WD_WNV2 bepalen hoe onze verticale wirenummers eruitzien respectievelijk voor de 'Above Wire' en 'Below Wire' weergave.
deze tekeningen doen we open in AutoCAD, daar kunnen we de WIRENO attribute definition roteren, verplaatsen en wijzigen van tekststijl.
Dit is de lijst van alle tekeningen die de weergave van wire nummers en wire nummer kopies bepalen:
- - WD_WCH.dwg (wire copy nummer Horizontaal - Above Wire)
- - WD_WCH2.dwg (wire copy nummer Horizontaal - Below Wire)
- - WD_WCV.dwg (wire copy nummer Verticaal - Above Wire)
- - WD_WCV.dwg (wire copy nummer Verticaal - Below Wire)
- - WD_WNH.dwg (wire nummer Horizontaal - Above Wire)
- - WD_WNH1.dwg (wire nummer Horizontaal - In-Line)
- - WD_WNH2.dwg (wire nummer Horizontaal - Below Wire)
- - WD_WNV.dwg (wire nummer Verticaal - Above Wire)
- - WD_WNV1.dwg (wire nummer Verticaal - In-Line)
- - WD_WNV2.dwg (wire nummer Verticaal - Below Wire)
Zodra we deze gewijzigd hebben wordt deze tekening gebruikt om wire nummers in nieuwe tekeningen te plaatsen.
Om de wijzigingen door te voeren in een bestaande tekening kan je het INSERT commando gebruiken. Kies voor de optie om de block te herdefiniëren. Voer daarna het ATT_SYNC commando uit om de wijzigingen aan de attribuut definitie door te voeren in de block referenties.
Veel plezier !!!
