Les modèles Revit sont souvent créés autour d'un point zéro local, le point de base du projet. Cela permet de faciliter la modélisation et d'organiser le modèle de manière agréable sur une présentation.
Cependant, lorsqu'une coopération avec d'autres parties est nécessaire ou lorsque l'on souhaite rassembler plusieurs modèles - chacun avec son propre point de base du projet - d'un même site en un modèle total/site, il est pratique de pouvoir travailler avec un système de référence commun. Le système de coordonnées nationales est alors une solution sans ambiguïté. On parle alors de modèles géoréférencés.
Comment nous pouvons géoréférencer les modèles Revit sans nous heurter à la limitation originale du rayon de 10mile/16km dans Revit, vous pouvez le lire dans le flux de travail ci-dessous.
- Vous avez un DWG qui a été géoréférencé. Pour la Belgique, il s'agit donc d'un DWG auquel le système de coordonnées Lambert a été attribué.
- Ce DWG géoréférencé contient une géométrie commune avec celle du modèle Revit (par exemple, des points de référence fixes, l'empreinte du bâtiment,...).

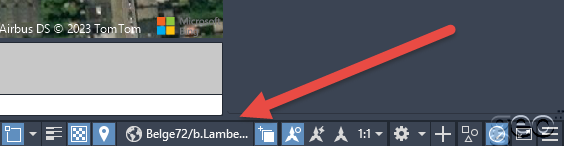

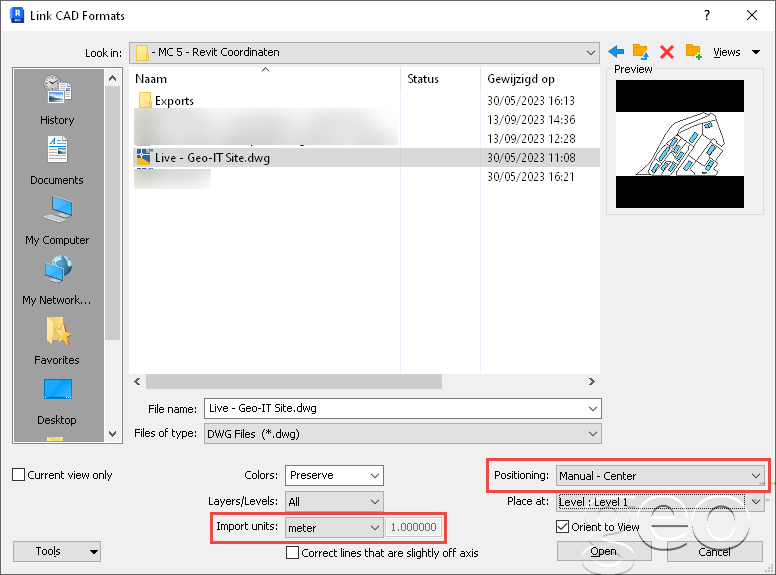

- Dans Revit, ajoutez ce DWG au modèle Revit via "Link CAD" et positionnez le DWG sur la base des points de référence dans les deux fichiers de manière à ce qu'il coïncide parfaitement avec le modèle Revit (via Move and Rotate).
Utilisez les paramètres suivants :

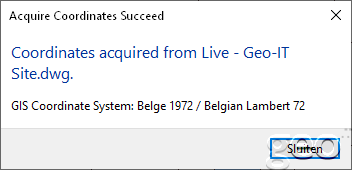

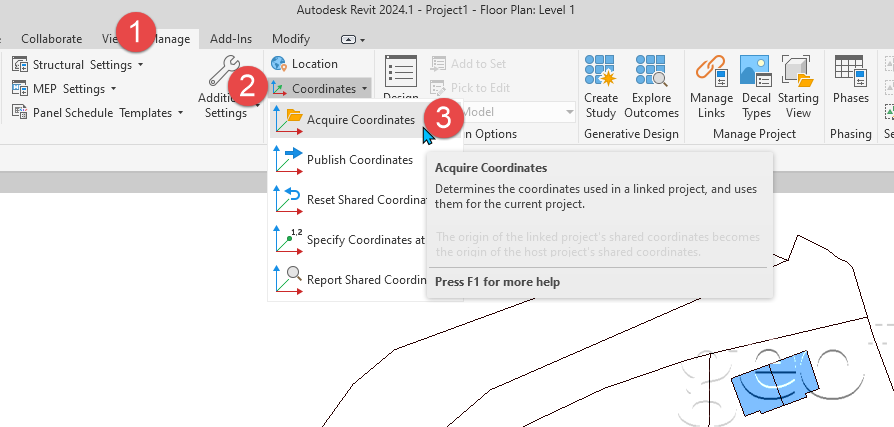

- Une fois que le DWG et le modèle Revit sont bien alignés l'un par rapport à l'autre, lancez Acquérir les coordonnées (sur le DWG lié). Vous obtiendrez alors un message (dans les versions les plus récentes de Revit) indiquant qu'un système de coordonnées SIG a été attribué au modèle Revit. Votre modèle Revit est maintenant géoréférencé.
- Répétez cette procédure pour tous les autres modèles Revit que vous souhaitez regrouper..

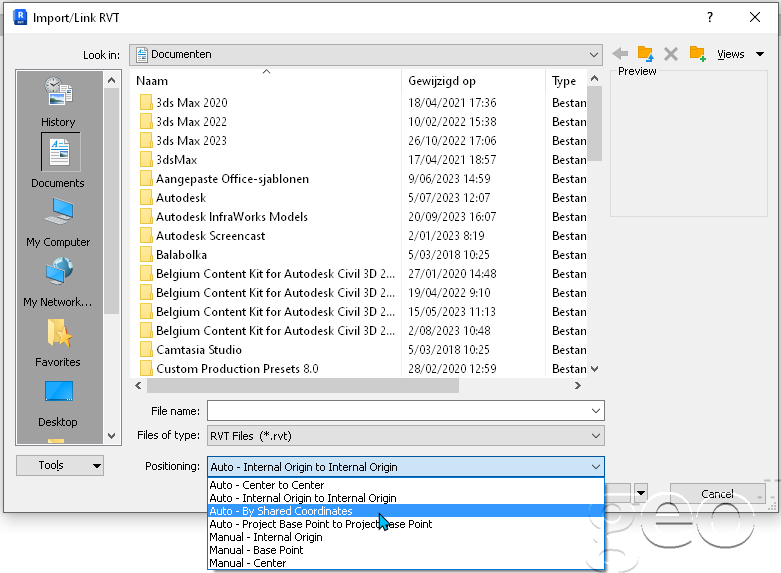

- Pour rassembler des modèles BIM géoréférencés (RVT, DWG,...), utilisez le système de positionnement des coordonnées partagées (Shared Coordinates).
