Sinds AutoCAD Plant 3D 2024 werd de mogelijkheid om een externe databank te linken met uw project data toegevoegd aan de project setup. In oudere versies kon dit ook gedaan worden met het (niet gedocumenteerde) commando PLANTXDBMANAGER.

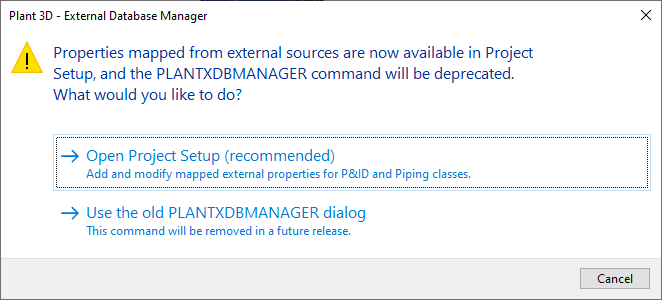

Vanaf versie 2024 werden deze functionaliteiten toegevoegd aan de Project setup interface. Wanneer je het PLANTXDBMANAGER commando oproept krijg je onderstaande melding te zien:
In dit artikel zullen we de stappen overlopen die nodig zijn om met de nieuwe interface een externe databank te linken aan het project en hoe we kolommen uit de databank tabel kunnen toevoegen als virtuele properties aan onze P3d Line Group.
Onderstaande workflow kan ook gebruikt worden om data te linken aan zowel het P&ID datamodel als aan andere objecten dan de P3d Line Group. Je kan er ook voor kiezen om geen virtuele properties aan te maken maar om bestaande properties te linken met kolommen in de externe data tabel.

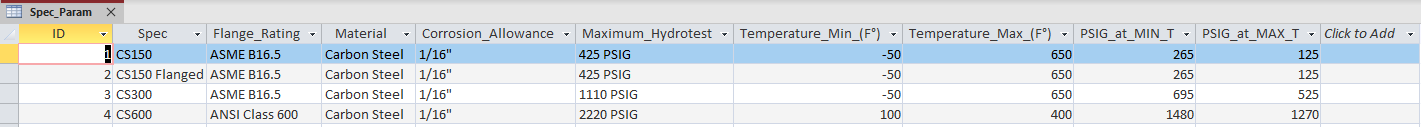

In dit voorbeeld starten we met een access database file met 1 tabel. De kolom spec zullen we linken met de NominalSpec property van de P3d Line Group.

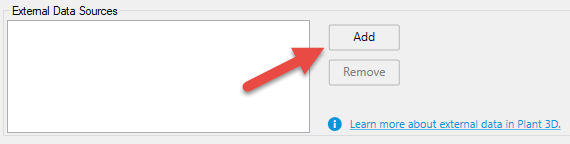

In de project setup van uw Plant 3D project onder General Settings -> Database Setup is een nieuw venster 'External Data Source' beschikbaar. Gebruik de 'Add' knop om het access bestand te linken.

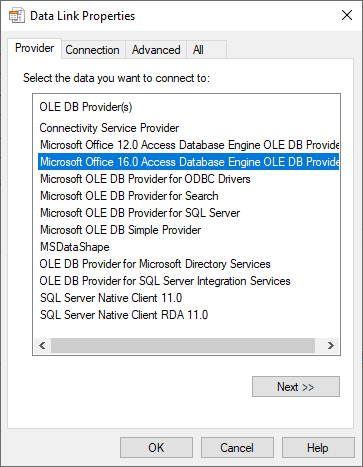

Eerst moeten we kiezen met welk type databank we willen verbinden.

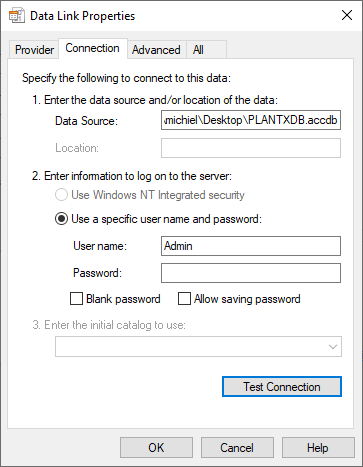

In de volgende stap geven we de correcte URL in naar het Access bestand en gebruiken we de 'Test Connection' optie om te controleren dat we correct met de databank kunnen verbinden.

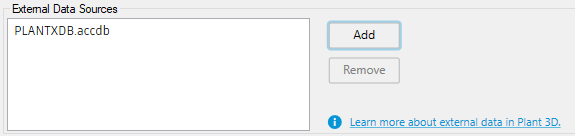

Als dit gelukt is kunnen we de wizard afsluiten en zien we de externe databank verschijnen in de lijst. Je kan meerdere externe databanken linken met je project.

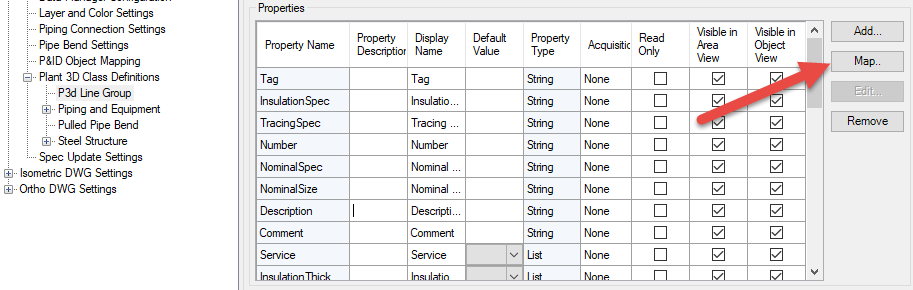

Om de informatie uit de databank toe te voegen aan het datamodel gaan we naar de Plant 3D Class Definitions. In dit voorbeeld linken we de data aan de P3d Line Group. We gebruiken de optie 'Map' om de nieuwe properties te creëren.

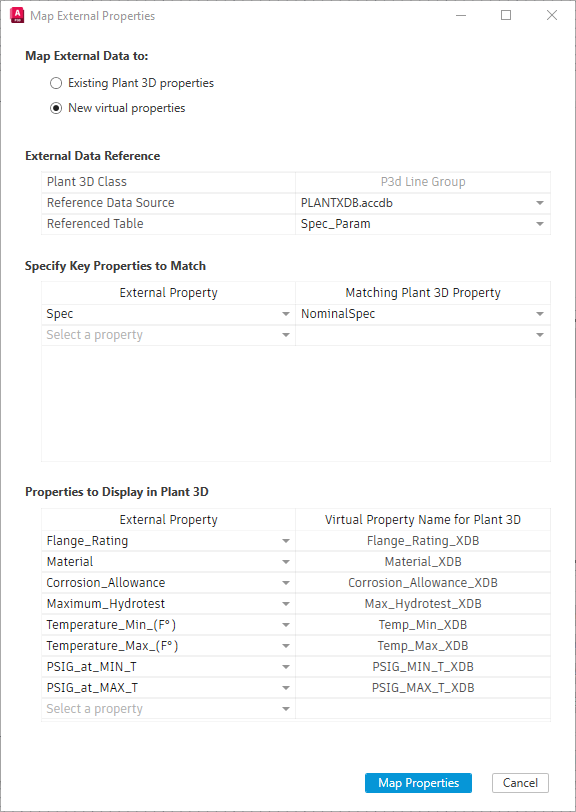

Onderstaand dialoogvenster gebruiken we om de virtuele properties toe te voegen.
Map External data to:
Hier bepalen we of we bestaande Plant 3D properties willen laten invullen door de externe databank of als we nieuwe virtuele eigenschappen toevoegen aan de bestaande data. Als we de data willen exporteren met de report creator kies je voor 'Existing Plant 3D properties' want virtual properties kunnen niet gelezen worden door de report creator.
External Data Reference:
Als we meerdere gelinkte databanken hebben, of meerdere tabellen in 1 databank kunnen we hier bepalen welke databank en welke tabel we willen gebruiken om de data in te lezen.
Specify Key Properties to Match:
Hier bepalen we welke kolom uit de externe databank (links) we gebruiken als sleutel (rechts).
Properties to Display in Plant 3D:
Hier bepalen we welke kolommen uit de externe databank (links) we willen toevoegen als virtuele eigenschappen (rechts) en hoe we de virtuele eigenschappen willen noemen in Plant 3D.

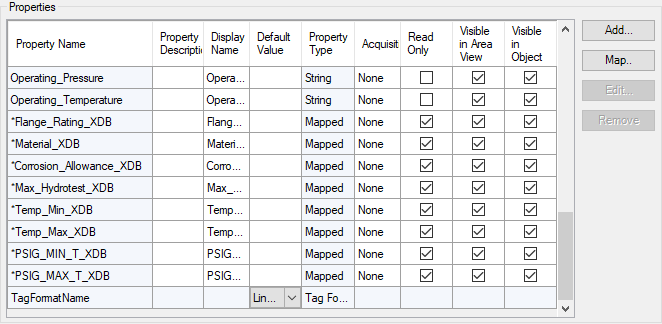

Als we dit ingesteld hebben, klikken we op 'Map properties' om de link te maken. De nieuwe virtuele properties zijn zichtbaar als 'Read Only' eigenschappen in de project setup.

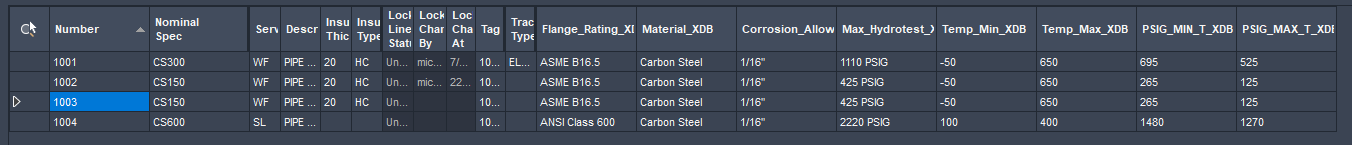

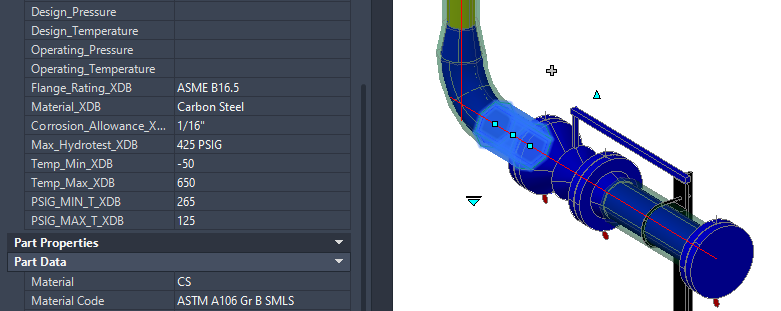

Zodra we de Nominal Spec eigenschap invullen bij een line group worden de virtuele eigenschappen ingevuld. Dit kan je zowel in de datamanager als in de Plant properties consulteren.
Met het acces bestand in bijlage kan je deze stappen zelf doorlopen. Veel Plezier!
