Om content center families en family members te wijzigen of om een bestaande familie uit te breiden moet je eerst de data kopiëren naar een eigen read/write library. De standaard content center libraries zijn read only en kunnen niet gewijzigd worden.
Éenmaal de data gekopieerd is naar een read/write library kan de family tabel en de family eigenschappen gewijzigd worden vanuit een merged library view of vanuit de view van je read/write library.
- Start de Content Center Editor Manage -> Content Center -> Editor
- Vind de family of categorie die je wil kopiëren

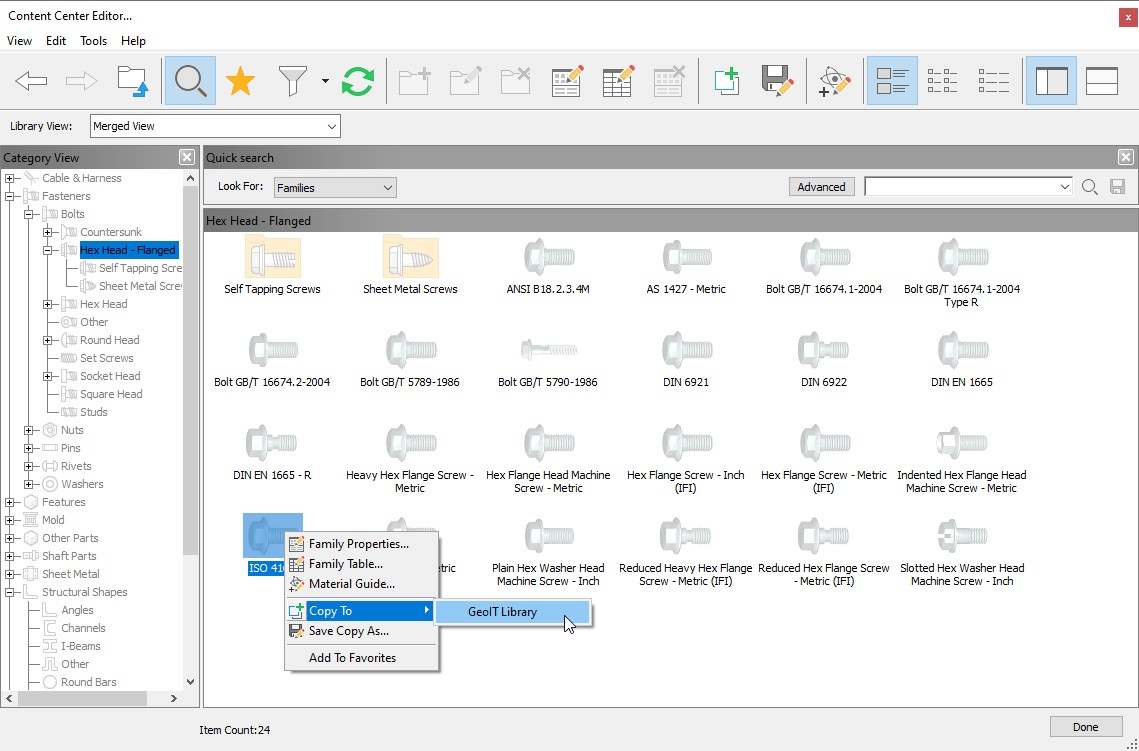

- Rechtermuisklik op de categorie of op de family, selecteer 'Copy To' en kies de bibliotheek waarnaar je wil kopiëren. De kopieertijd is afhankelijk van de grootte van de family of categorie die gekopieerd wordt en kan enkele minuten tot soms zelfs een uur duren bij grote datasets.
De family staat nu in je eigen read/write library. Je kan zien dat er nog een link is tussen de gekopieerde family en tussen de originele family. Met de update tool kunnen wijzigingen aan de originele family ook doorgeduwd worden naar de gekopieerde family. Als je dit niet wil, dan kan je de link tussen beide negeren via 'Suppress Link'.
Nu de family beschikbaar is in een read/write library kunnen we de family eigenschappen of de tabel met family members wijzigen.
Family eigenschappen wijzigen
- Rechtermuisklik op de family en kies de Family Properties
- In het 'General' tabblad kan je de naam en omschrijving van de family wijzigen, je kan de standaard wijzigen en je kan een manufacturer of standard organisation uit de lijst kiezen of zelf 1 opgeven. In de content center interface kan je daarna een filter instellen om enkel families van jouw standard organisation of manufacturer weer te geven.
- In het tabblad 'Parameter Mapping' kunnen we zien welke attributen uit de tabel gelinkt zijn aan welke parameters in het model. Bij een gekopieerde family kunnen we dit niet wijzigen.
- Bevestig je wijzigingen door op OK te klikken.
Family Table wijzigen
In de Family Table kan je de afmetingen of eigenschappen van de bestaande family members wijzigen, maar je kan ook nieuwe family members aanmaken en toevoegen.

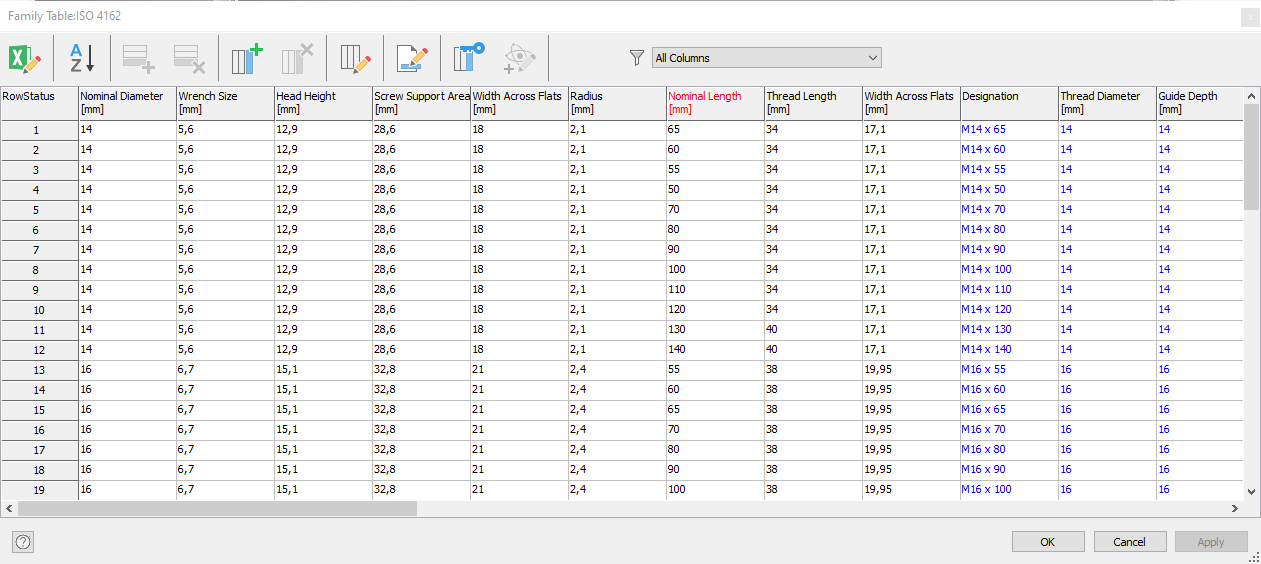

- Rechtermuisklik op de family en kies de Family Table
- In iedere veld kan je de data wijzigen. De velden die in het blauw staan bevatten een formule. De inhoud wordt automatisch berekend.

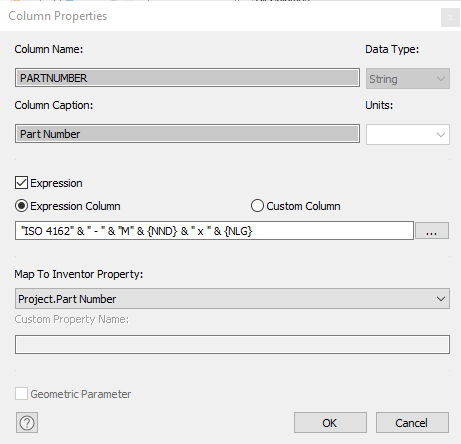

- Om de eigenschappen van een kolom te wijzigen kan je rechtermuisklikken op de naam van de kolom en kies je de optie 'Column Properties'
Hier kan je bepalen of je kolom een formule gebruikt of niet, alsook of je dit attribuut wil laten wegschrijven in naar een specifieke iProperty. - Met de opties bovenaan het dialoogvenster kan je de tabel verder bewerken in Excel, kan je rijen en kolommen toevoegen en verwijderen, de kolom eigenschappen oproepen. De 'File Name' kolom kan je apart wijzigen, dit is de bestandsnaam die je part zal krijgen nadat je deze inbrengt in Inventor.
- De 'Key Columns' zijn de kolommen met een rode hoofding. De gebruiker kan op basis van deze kolommen kiezen welke family member hij of zij zal inbrengen.
- Met de Material Guide kan je varianten maken van bestaande family members met een ander materiaal type. Wanneer je dit doet krijg je de optie om het materiaal type toe te voegen als een suffix of prefix aan de 'File Name' en 'Part Number' kolom.

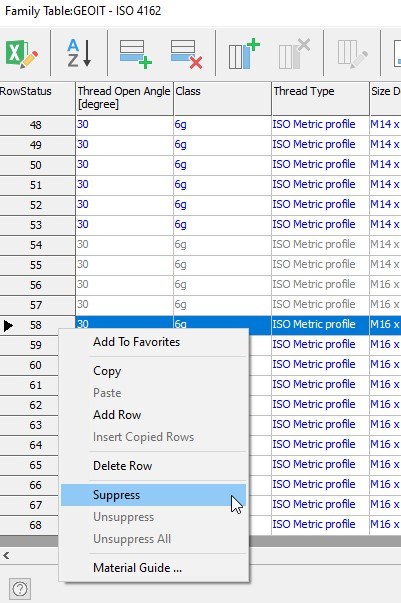

- Het is ook mogelijk om family members te onderdrukken in plaats van ze te verwijderen. 'suppressed' family members blijven in de family aanwezig maar kunnen niet gezien worden door de gebruiker van de library. Rechtermuisklik op het rij-nummer en kies de optie 'Suppress'. Onderdrukte members worden in het grijs weergegeven.
- Sla telkens uw wijzigingen op door op Apply of OK te klikken.
Veel plezier!
