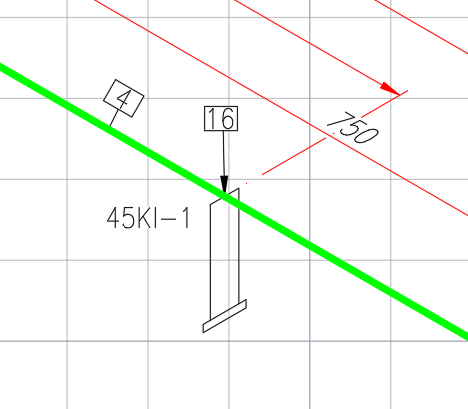

In een default AutoCAD Plant 3D project worden supports niet geannoteerd in de isometrische tekeningen. Door enkele wijzigingen door te voeren in de IsoConfig.xml en Iso.atr kan je supports wel annoteren.
Open de IsoConfig.xml van de iso stijl die je wenst te wijzigen. Je vindt de IsoConfig.xml terug in je project folder onder de map Isometric in de map van de iso-stijl. Je kan deze gemakkelijk opendoen en editeren met gelijk welke tekstverwerker (notepad, notepad++) of je kan gebruik maken van een gespecialiseerde .xml reader om deze gemakkelijker te kunnen lezen en bewerken.
AutoCAD Plant 3D heeft een eigen .xml reader die je hiervoor kan gebruiken: PnPIsoConfigEditor.exe. Deze kan je terugvinden in de installatiefolder van Plant 3D: <C:\Program Files\Autodesk\AutoCAD 20xx\PLNT3D\>
Ga naar de node Themes -> Theme (default) -> Annotations -> AnnotationSchemes en plak onderstaande code bij de bestaande ComponentSchemes.
<ComponentScheme Name="SupportSPS" AnnotationStyle="Standard" Format="{0}" Enabled="true" Tag="XX" Alignment="FlatHorizontal" LeaderStyle="Leader-DoNotUse-NewStyle" Filter="Support" Fields="SPS" />De 'Name' kan je wijzigen in wat je wil, zolang er geen andere ComponentScheme met dezelfde naam voorkomt in je IsoConfig.xml. De 'Fields' eigenschap is de naam van de property die je wil toevoegen. Als je nog niet weet welke property je wil toevoegen, of de property nog niet aangemaakt hebt, kan je (voorlopig) Fields="TAG" gebruiken.

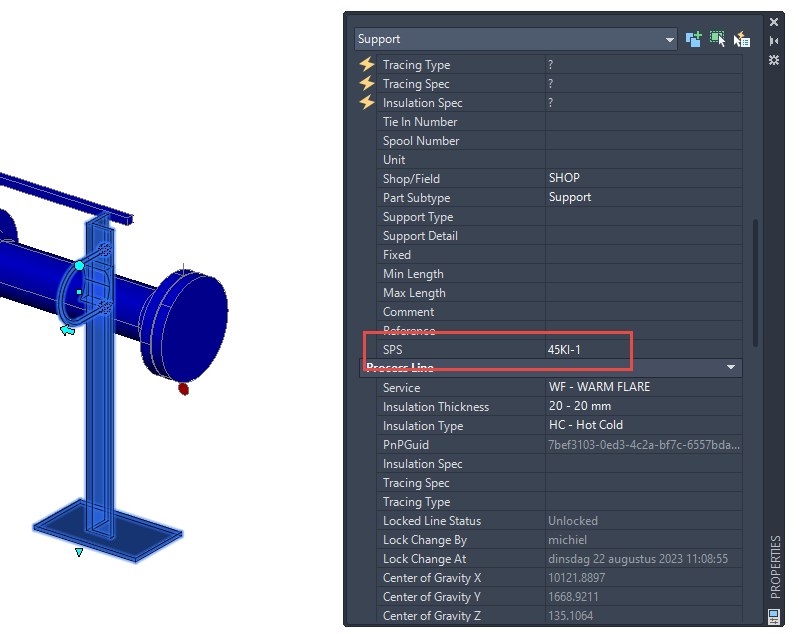

In bovenstaand voorbeeld maken we een verwijzing naar een custom property 'SPS' die we eerder in de project setup toegevoegd hebben aan de supports.

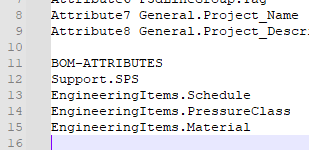

Om gebruik te maken van de 'SPS' eigenschap moet deze ook teruggevonden worden in het Iso.atr bestand. Open het Iso.atr bestand en onder de categorie BOM-Attributes voeg je de regel 'Support.xxx' toe, waarbij je 'xxx' vervangt door de naam van de property die je wil gebruiken.
!Opgelet! als de eigenschap niet bij de support gedefinieerd is, maar bijvoorbeeld onder de categorie 'Engineering Items', gebruik dan 'EngineeringItems.xxx'

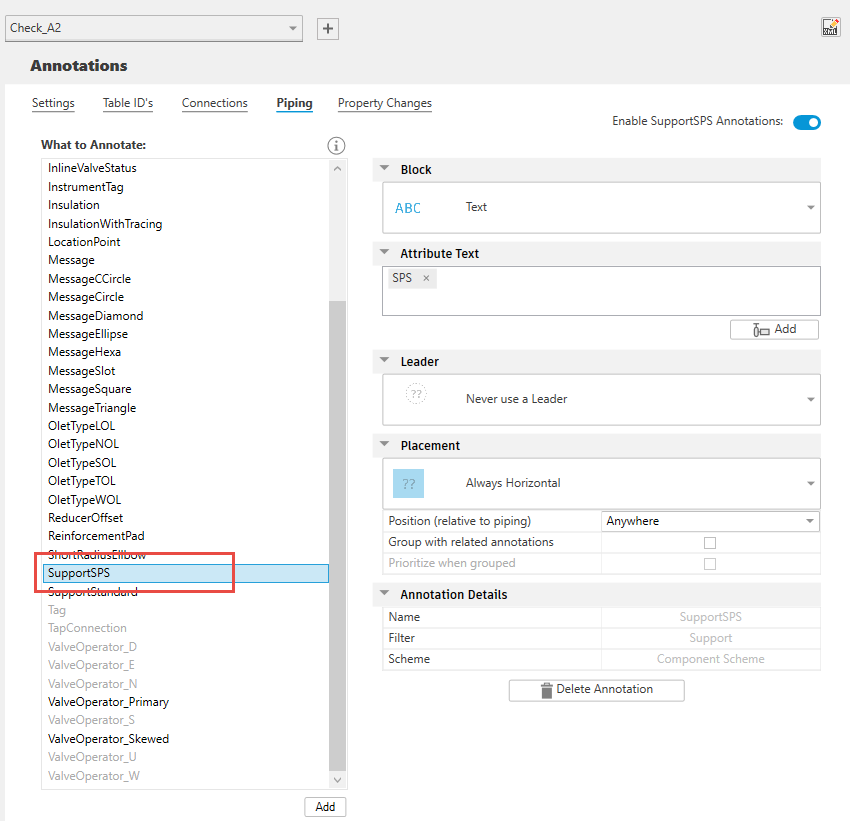

Vanaf versie 2022 kan je verdere aanpassingen aan je ComponentScheme maken in de project setup.
Sla de wijzigingen aan je iso-stijl op en test de nieuwe annotatie uit.
!Opgelet! Deze workflow werkt jammer genoeg enkel met properties die geen spaties of speciale tekens in de naam bevatten.
