Soms kan het gebeuren dat een spec file niet meer verwijst naar de juiste catalogus. Deze kan verplaatst zijn of hernoemd. Of de verwijzing kan verwijderd zijn bij het overschakelen op een nieuwere versie van AutoCAD Plant 3D en de overschakeling naar een nieuwe Shared Content Folder.
Er zijn twee manieren om de catalogus referenties van een spec file te herstellen. Deze gaan er wel van uit dat u over de correcte catalogus beschikt en dat u deze ook in uw actieve Shared Content Folder geplaatst heeft.
Spec Editor
Met de eerste methode opent u de spec in de spec editor. Deze methode werkt enkel als de gelinkte catalogi niet meer beschikbaar zijn.

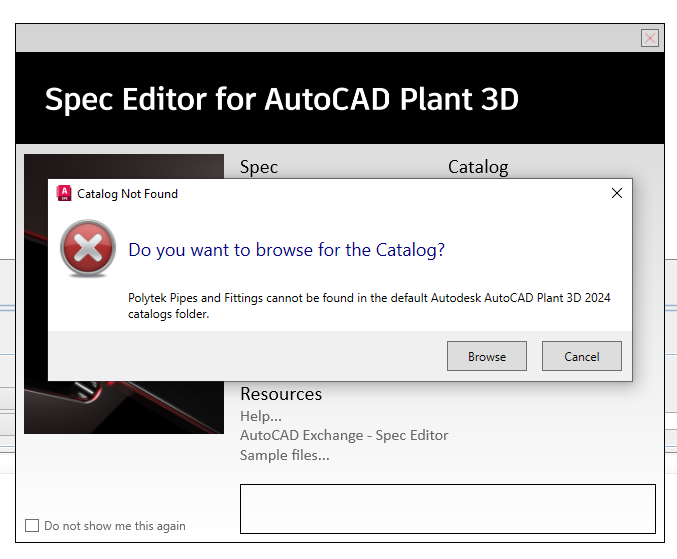

Bij het opendoen van uw spec file krijgt u een melding welke catalogus niet teruggevonden kan worden. Met de 'Browse' knop kan u de nieuwe locatie van de catalogus aanduiden. Voor iedere ontbrekende catalogus komt er een nieuwe melding.
CatalogReferences.xml
Met deze methode kan u de catalogus referenties wijzigen naar andere catalogi, ook als de al gelinkte catalogi nog beschikbaar zijn.

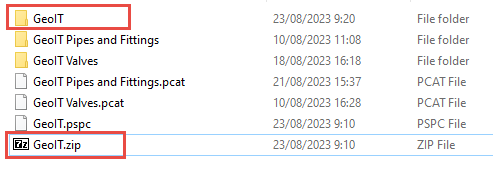

Ga naar het .pspx bestand in de verkenner en wijzig de extensie van .pspx naar .zip (maak de bestandsextensies in uw verkenner zichtbaar om dit te doen). Pak het zip bestand uit naar een folder met dezelfde naam.
In de uitgepakte folder vindt u een folder met de naam 'editor' met daarin een bestand CatalogReferences.xml.
Gebruik een .xml reader zoals Notepad++ of Foxe om de xml open te doen.

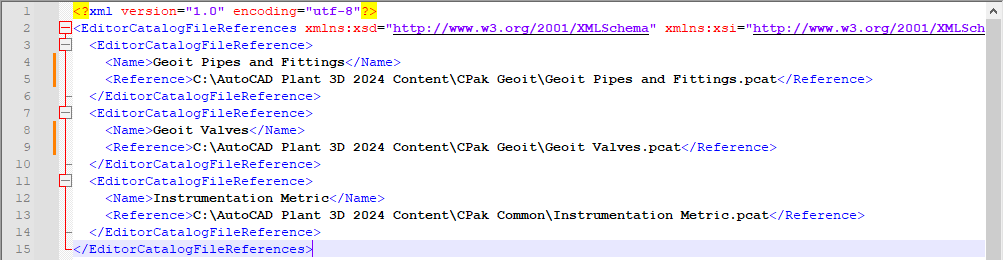

Wijzig de referenties naar de correcte namen en URL's en sla de wijzigingen op.

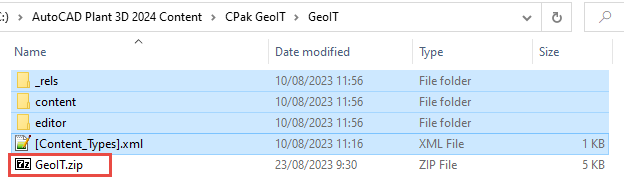

Maak een nieuw zip bestand van de inhoud van de folder. Wijzig de naam van het .zip bestand terug naar de naam van de originele spec met de bestandsextensie .pspx
Plaats het .pspx bestand terug op de juiste locatie en verwijder de folder en indien nodig het oude zip bestand.
Het nieuwe .pspx bestand bevat nu de verwijzing naar de juiste catalogi.
Veel succes !!!
