Met de onderstaande stappen kan je een iso style maken in AutoCAD Plant 3D waarbij de fasteners, flenzen of kleppen in je leiding niet mee opgenomen worden in de stuklijst (Bill of Materials).
1. Open het isoconfig.xml bestand van de isometrische stijl. Je kan dit bestand terugvinden in je projectmap onder de folder 'Isometric' in de folder met dezelfde naam als je stijl. Je kan een .xml bestand openen in een XML reader zoals Notepad++ of je kan ook de mee geïnstalleerde PnPIsoConfigEditor.exe gebruiken. Deze kan je terugvinden bij de installatiebestanden.: "C:\Program Files\Autodesk\AutoCAD 20xx\PLNT3D".
2. Ga naar de node Data->AggregatedLists->AggregatedList (Materials)->Groups.

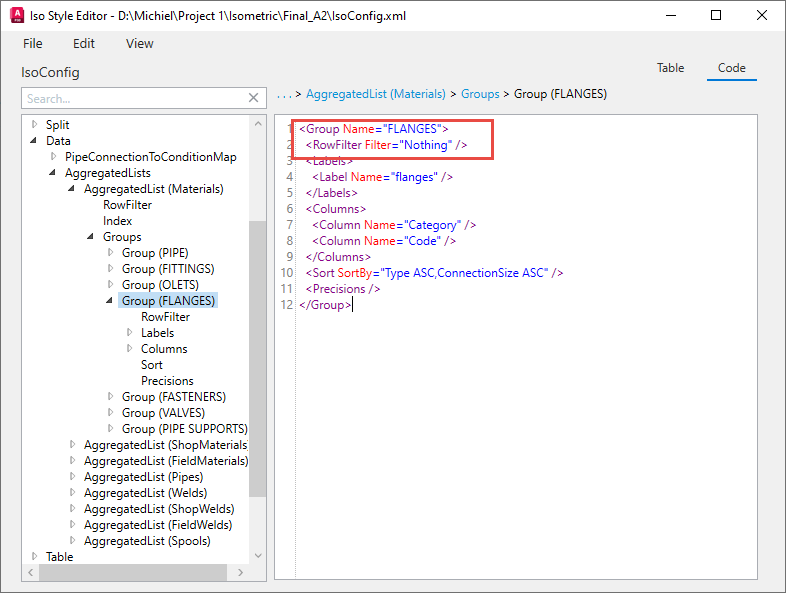

3. Wijzig de "Rowfilter" voor de componentengroep die je wil uitsluiten uit de BoM naar "Nothing".
4. Ga vervolgens naar de node Filters.

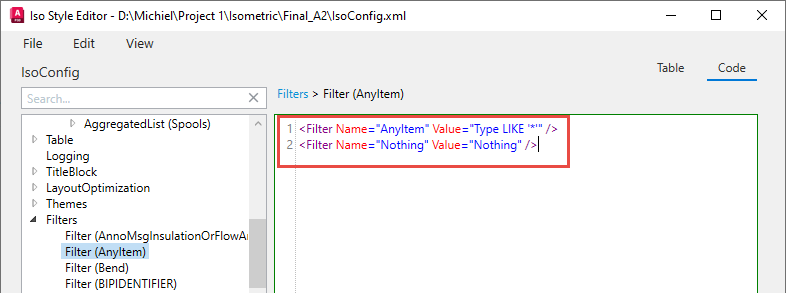

5. Kopieer 1 van de bestaande filters en voeg deze toe. Wijzig de 'name' en de 'value' naar "Nothing".
Omdat het Iso Symbol Type "Nothing" niet bestaat, zal deze filter altijd blanco zijn en kunnen er dus geen componenten van die categorie toegevoegd worden aan de Bill of Materials.
In het geval van een Flange,Bolt,Gasket groep, willen we ook de annotatie uitschakelen. Dit kan je ook doen in de isoconfig.xml of je kan dit doen in de project setup (vanaf versie 2024).

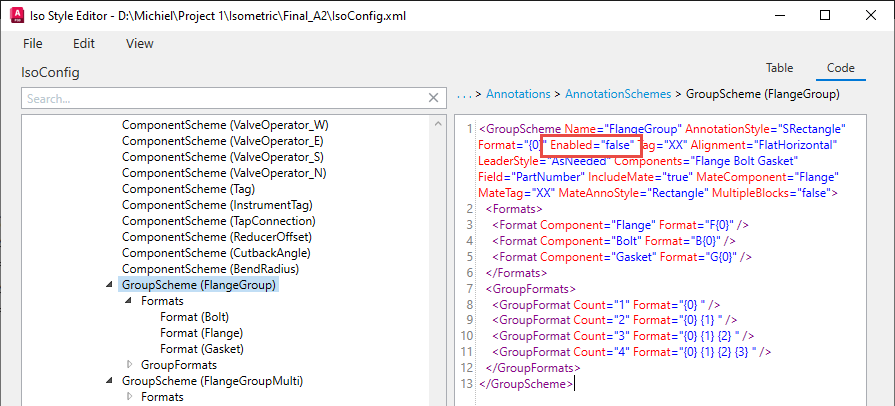

6. In de isoconfig.xml ga je naar de node Themes->Theme (Default)->Annotations->AnnotationSchemes->GroupScheme (FlangeGroup) zet de status Enabled op "false". Doe hetzelfde bij de FlangeGroupMulti.

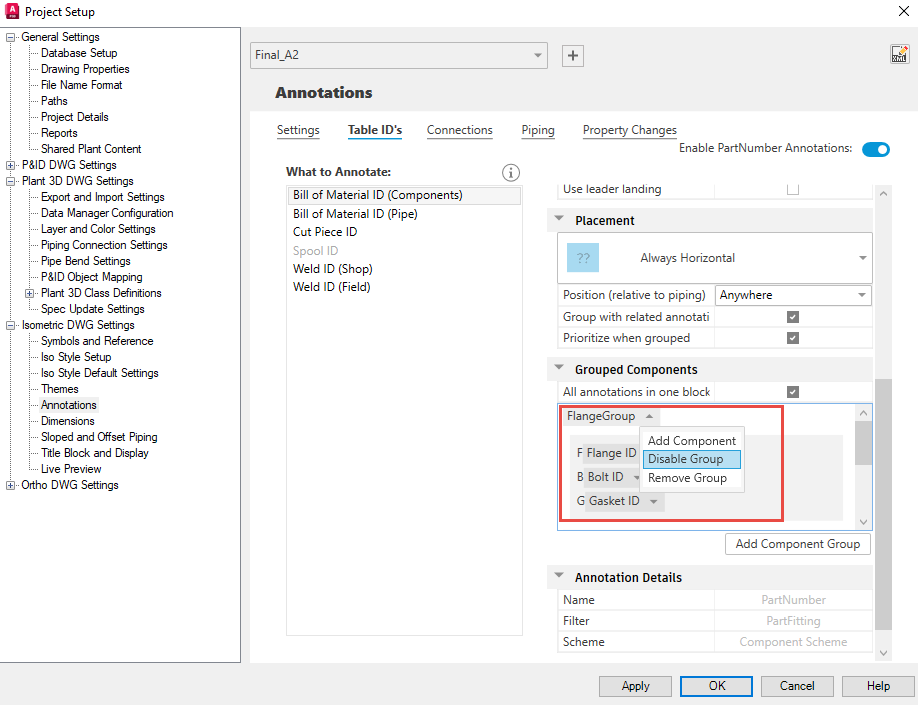

7. Als alternatief kan je vanaf versie 2024, deze aanpassing ook doen in de project setup. Ga naar de Isometric DWG Settings -> Annotations -> Table ID's. Onder de Grouped components klik je op het menu van de FlangeGroup en kies je voor de optie 'Disable Group'. Scroll naar beneden en doe hetzelfde bij de FlangeGroupMulti.
8. Sla de wijzigingen op en test het resultaat.

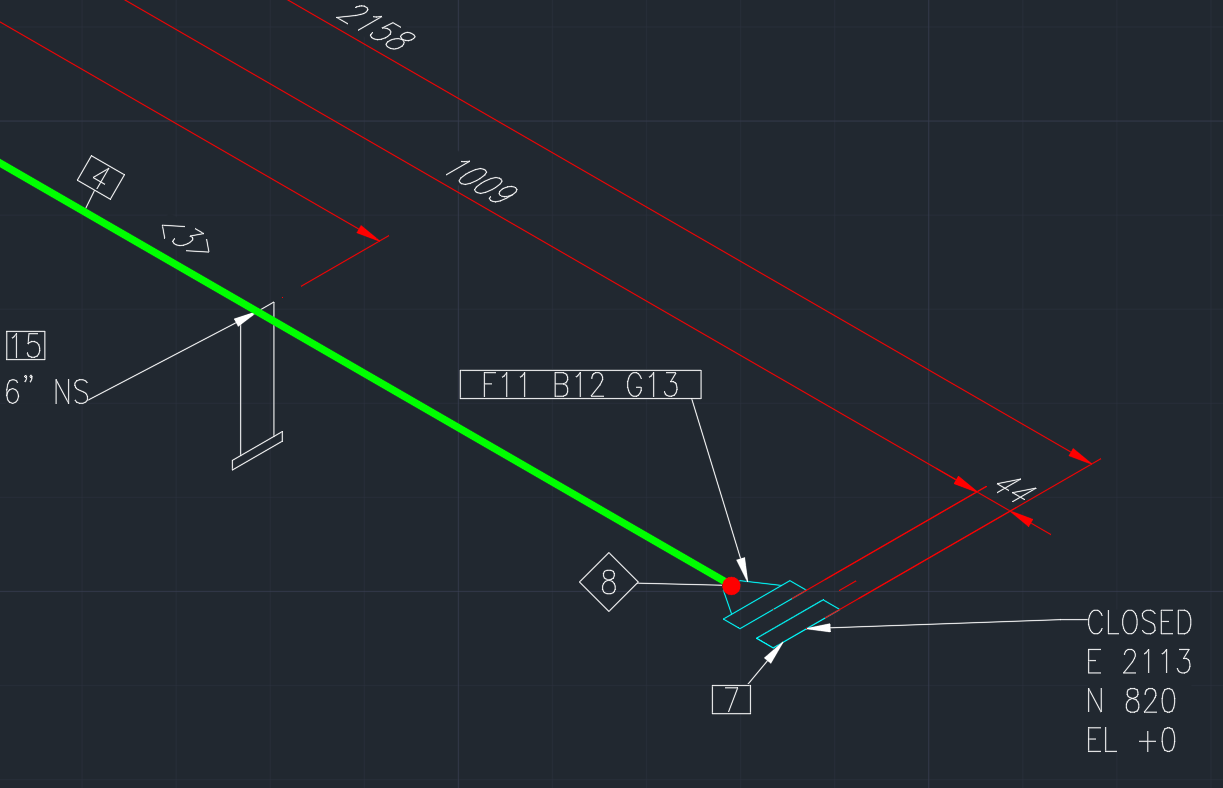

De isometrie voor de wijziging.

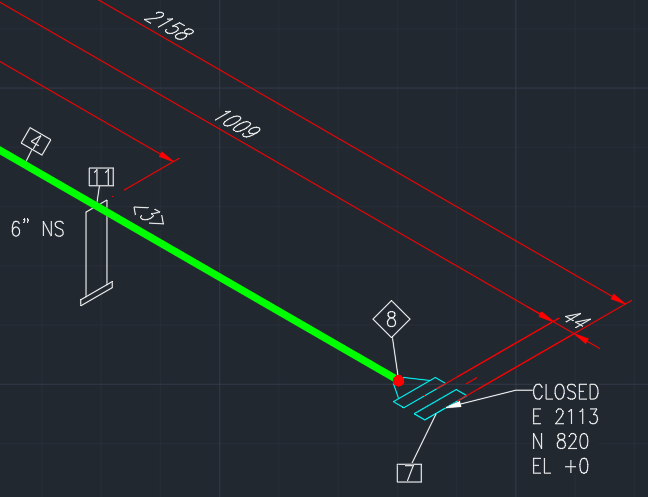

De isometrie na de wijziging.
