Op het moment dat we in AutoCAD Plant 3D een 'pipe to pipe' aftakking maken, oftewel 'stub-in', kunnen we deze laten verstevigen met een 'reinforcement pad'. In dit artikel kijken we hoe we de afmetingen van dit component kunnen wijzigen, hoe we dit kunnen toevoegen aan onze spec en hoe we ervoor kunnen zorgen dat reinforcement pads automatisch geplaatst worden bij het maken van stub-ins.

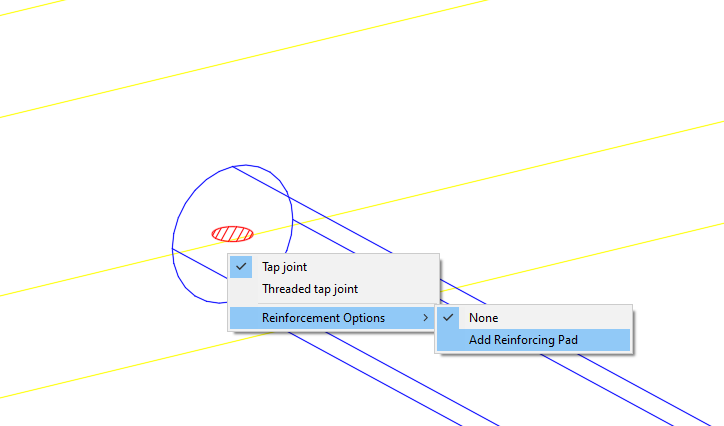

Wanneer we een een stub-in gemaakt hebben, kunnen we de tap weld selecteren om manueel een reinforcement pad toe te voegen. Dit doen we met de blauwe substitution grip. In de visual style '2D Wireframe' en met de variabele PLANTWELDDISPLAY kunnen we de las duidelijk zien en selecteren.

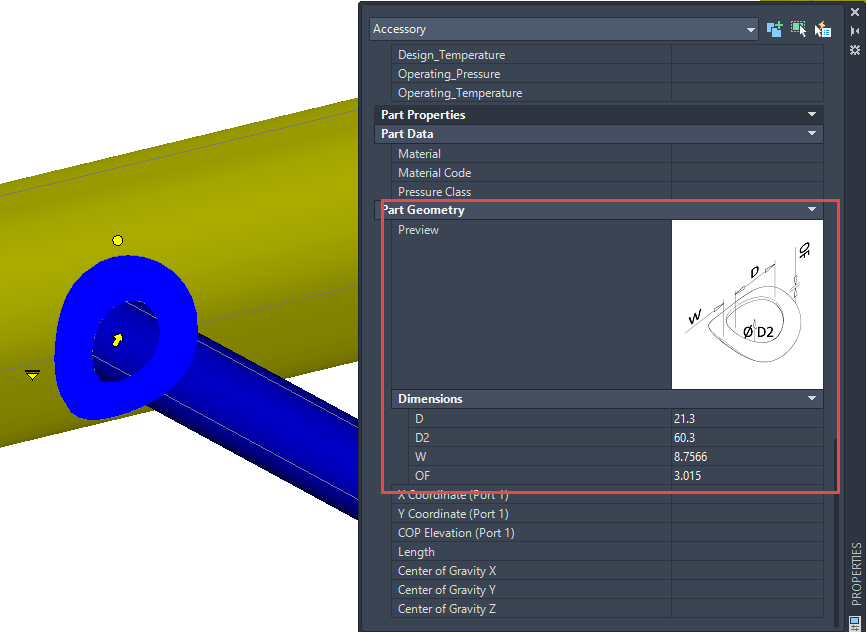

Als we de resulterende Reinforcement Pad met de control toets selecteren, kunnen we de eigenschappen ervan, inclusief de geometrie, wijzigen in het properties venster.
Om te werken met vaste eigenschappen en afmetingen voor onze reïnforcement pads, kunnen we ervoor kiezen om deze in een catalogus aan te maken en toe te voegen aan een spec. De properties en geometrie moeten dan niet meer telkens achteraf gewijzigd worden.
We openen de spec editor, gaan naar de catalog editor en kiezen daar voor de optie 'Create New Component'.

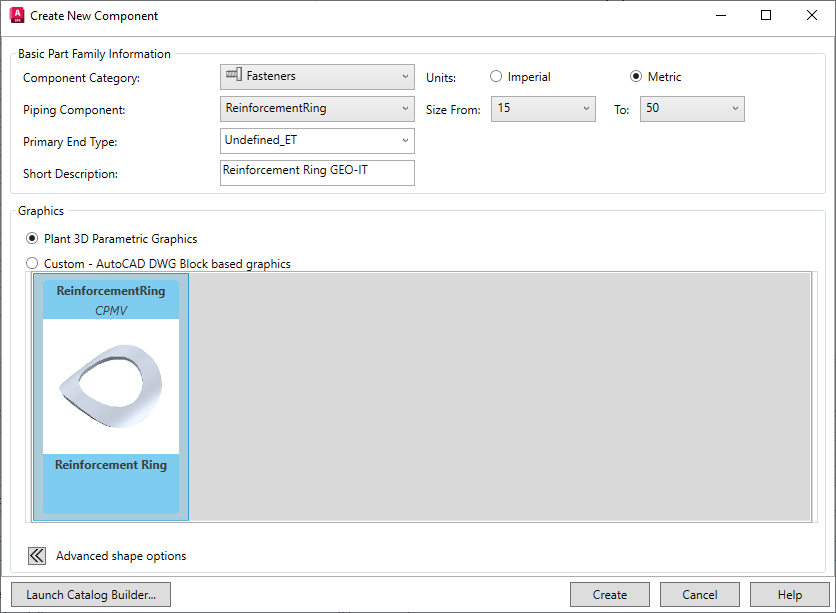

In de catalogus maken we een nieuw 'fastener' component van het type 'ReinforcementRing'. Het eindtype mag op 'Undefined_ET' blijven staan. Voor Fasteners kunnen we geen AutoCAD Block gebaseerde definities gebruiken, dus kiezen we hier voor de parametrische vorm uit de bibliotheek.

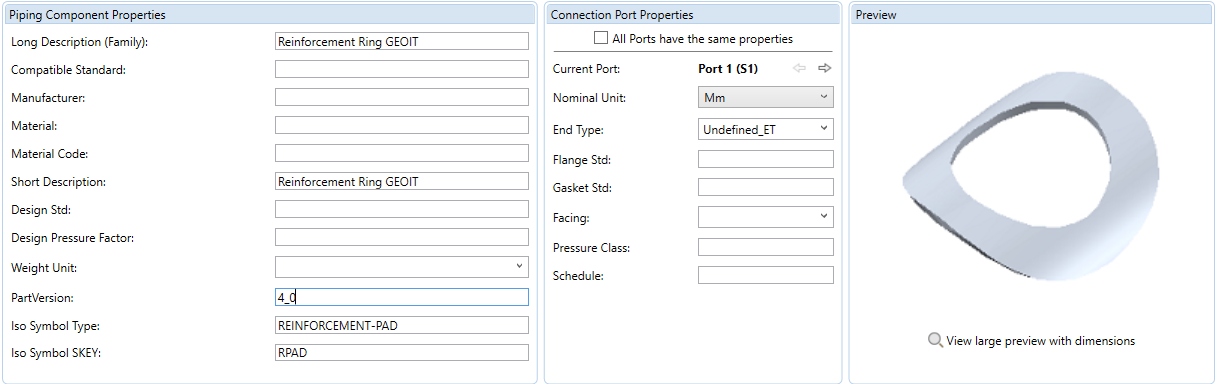

Vervolgens kunnen we alle nodige informatie zoals Long Description (Family) en Short description aanvullen. Als we de versteviging ook in onze iso willen zien, plaatsen we het Iso Symbol Type op 'REINFORCEMENT-PAD' en vullen we de Iso Symbol SKEY in als 'RPAD'.
Voor de verschillende afmetingen is het wel belangrijk dat we alle afmetingen en combinaties maken die we willen kunnen gebruiken in ons project. Port1 komt overeen met de DN / Matching Pipe OD van de doorlopende buis. Port2 komt overeen met de DN / Matching Pipe OD van de buis die aftakt.

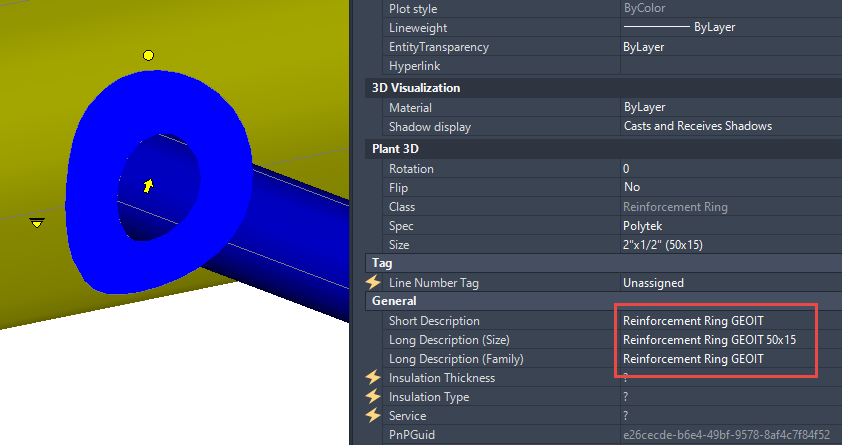

Nu hoeven we enkel nog de aanpassingen aan de catalogus op te slaan en de ring toe te voegen aan onze spec. Wanneer we de spec gebruiken in het project en manueel een reinforcement pad plaatsen, wordt de reinforcement pad uit onze spec gebruikt.
Als we standaard gebruik willen maken van stub-ins en reinforcement pads in onze spec, is het handig als we deze niet telkens manueel moeten toevoegen.
Om dit te doen moeten we enkele wijzigingen aanbrengen in de connection settings van ons project. We vinden deze terug in de Project Setup onder Plant 3D DWG Settings -> Piping Connection Settings. Bij de simple joints wijzigen we de bestaande 'Tap joint' connectie.

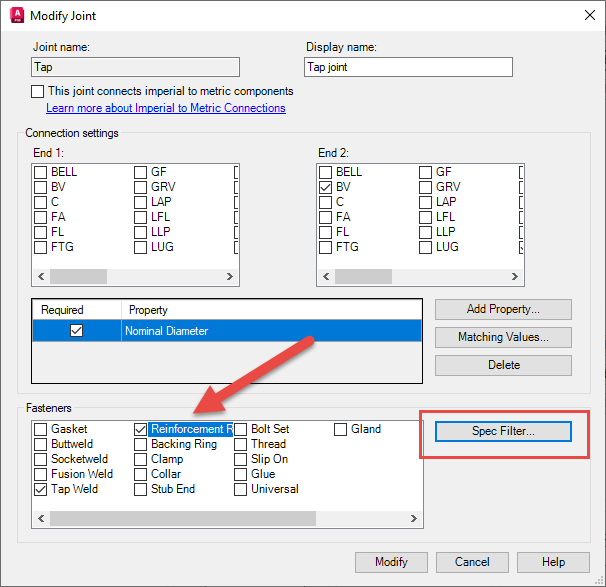

We voegen een Reinforcement Ring fastener toe aan de Tap Joint en wijzigen de Spec Filter van de Reinforcement Ring zodat de nominale diameter van beide connecties moet overeenkomen.
Dit laatste zorgt ervoor dat de tap joint telkens de juiste afmeting uit de spec neemt in plaats van de eerste die ze tegenkomt.
We kunnen hetzelfde doen bij de 'Threaded tap joint'. Vanaf nu worden er automatisch reinforcement pads geplaatst wanneer we een stub-in plaatsen.
Let wel op: mochten we een stub-in willen plaatsen met afmetingen waarvoor er in onze spec geen corresponderende reinforcement ring beschikbaar is, zal er een melding verschijnen en zal er geen connectie gemaakt kunnen worden. Of er zal automatisch een 'Threaded tap joint' gemaakt worden als we bij die joint geen automatische reinforcement ring toevoegen.
Veel Plezier !!!
