In AutoCAD Plant 3D worden de connecties beheerd door de 'Piping Connection Settings' in de project setup. Deze settings bepalen hoe componenten met elkaar verbonden of niet verbonden mogen worden en welke fasteners zoals oa. een gasket, bouten, klemmen, etc... geplaatst moeten worden.

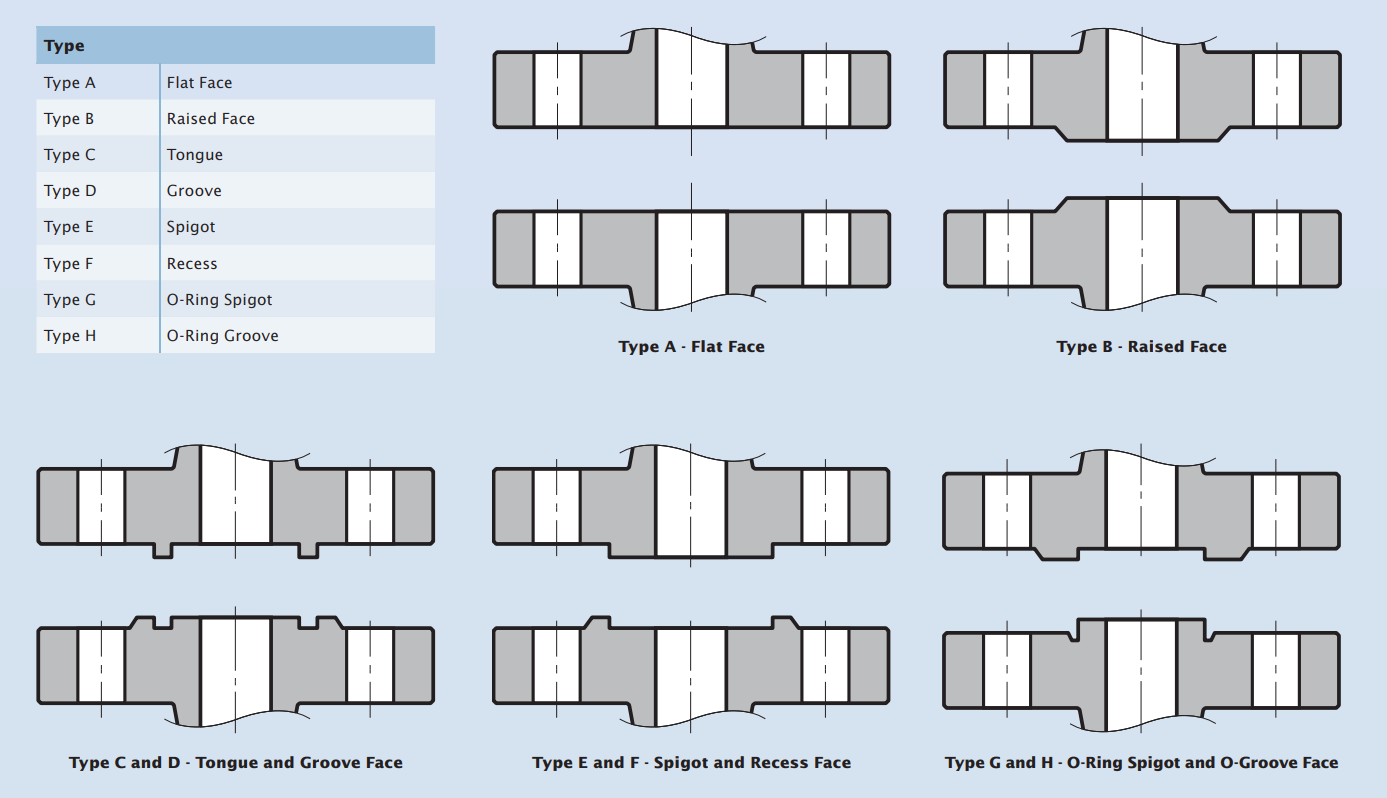

De standaard connectie settings zijn heel uitgebreid, maar ze laten niet toe om flenzen met asymmetrische dichtingsvlakken op elkaar te plaatsen. Om de typische tand-en-groef (of C-D) connectie te kunnen gebruiken in Plant 3D moet de gebruiker zelf de connectie settings uitbreiden. Het onderstaand voorbeeld kan ook voor andere niet-symmetrische verbindingen gebruikt worden.
_PLANTENDCODES

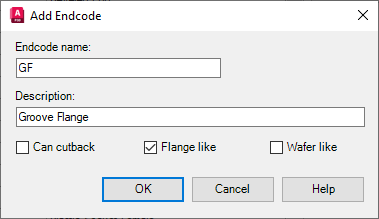

Je begint in AutoCAD Plant 3D met het commando _PLANTENDCODES en je maakt twee nieuwe eindcodes aan. 1 voor iedere facing. In dit geval maak je de code 'GF - Groove Flange' en 'TF - Tongue Flange' aan.
PIPING CONNECTION SETTINGS

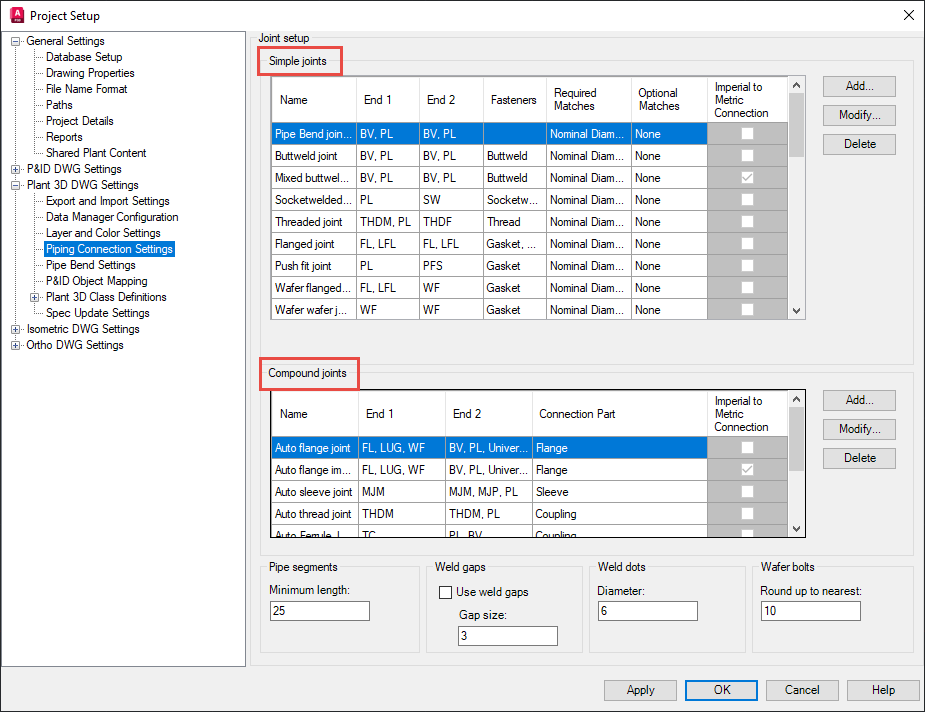

Vervolgens ga je naar de project setup en voeg je twee Simple Joints en twee Compound joints toe aan de Piping Connection Settings. Omdat je asymmetrisch werkt moet je apart een joint toevoegen voor een C naar D en een D naar C verbinding.
Simple Joints

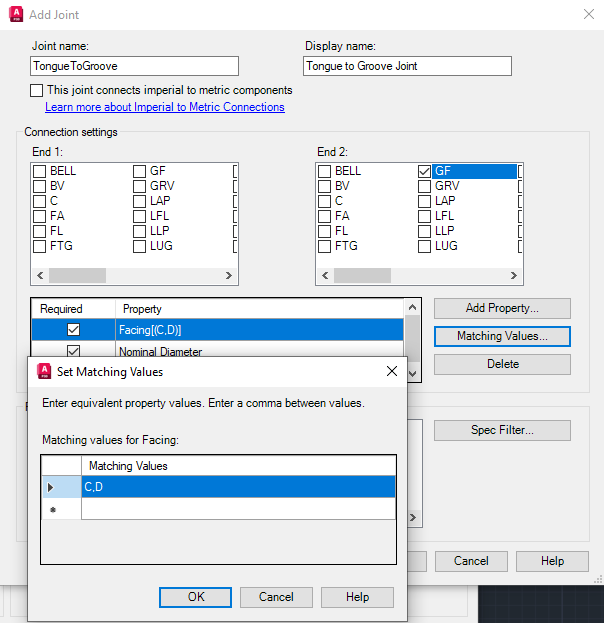

De eerste simple joint is de Tongue naar Groove joint.

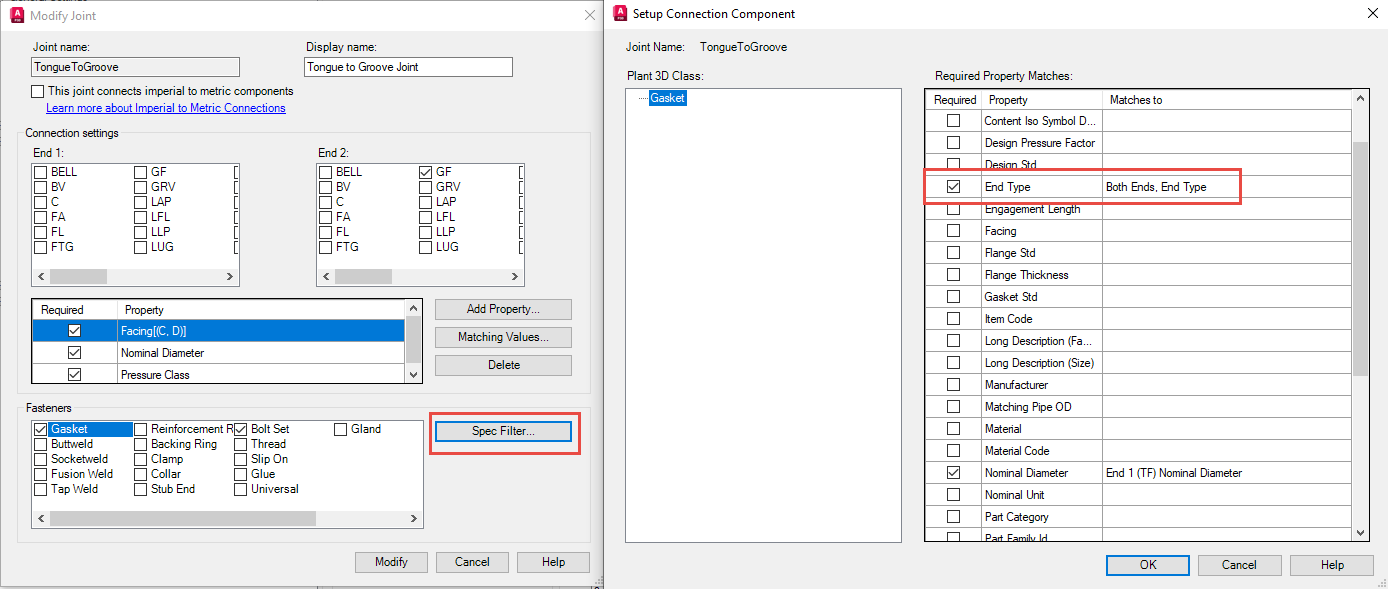

Bij de Connection settings kies je bij End 1 'TF' en bij End 2 'GF'. Bij de required properties kies je dezelfde eigenschappen als de gewone geflensde verbinding; Facing; Nominal Diameter en Pressure Class. Omdat je gebruik maakt van verschillende facings stel je voor de Facing eigenschap 'Matching Values' in. Als je dezelfde facing code zal gebruiken voor al je componenten (CD ipv C of D) hoef je geen 'Matching Values' in te stellen.
Bij de fasteners voeg je een gasket en een bolt set toe. Als je ook een specifieke assymetrische pakking wil gebruiken, voeg je met de optie 'Spec Filter' de optie 'End Type - Both Ends' toe.
je doet exact hetzelfde bij een tweede connectie setting GrooveToTongue, behalve dat je nu bij de Connection settings als End 1 'GF' kiest en bij End 2 'TF'.
Compound Joints
Om de tand of groef eindtypes automatisch te kunnen laten plaatsen en aanvullen door Plant 3D heb je 2 compound joints nodig.

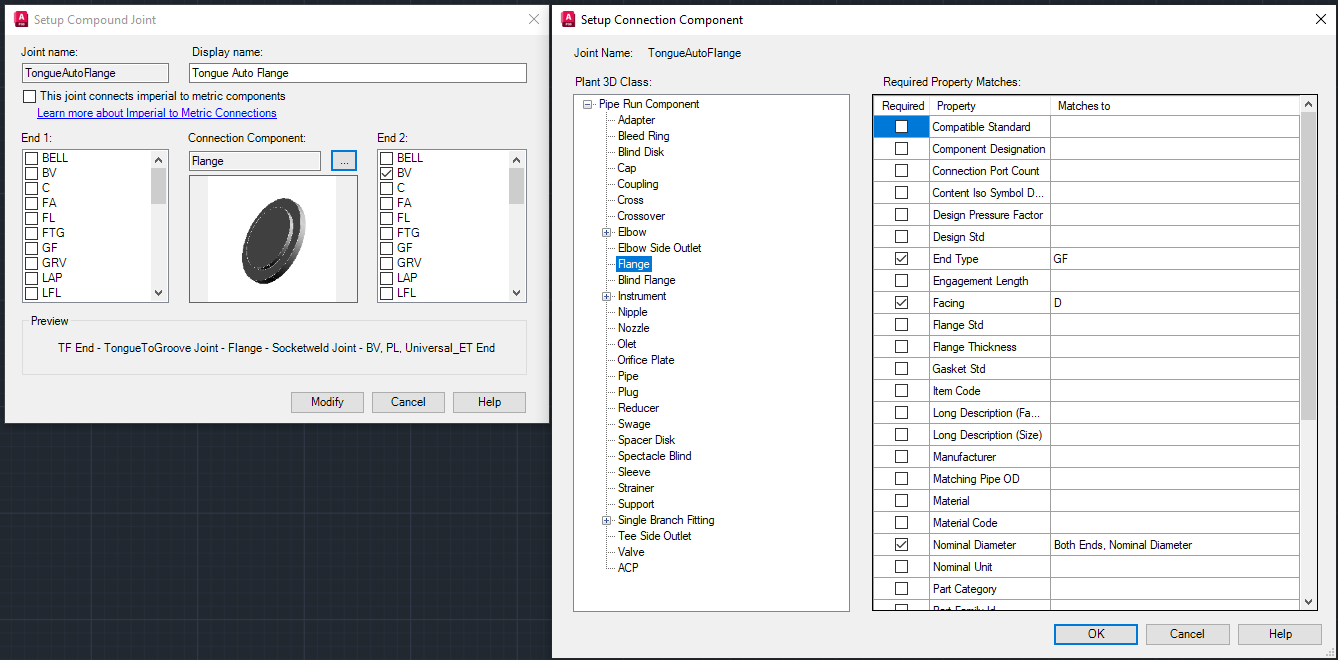

Maak een 'TongueAutoFlange' joint. Als End 1 kies je 'TF' en als End 2 kies je 'BV, PL en Universal_ET'. De connection component is een flens. Omdat je geen flens van hetzelfde type nodig hebt, is het hier belangrijk dat je het eindtype en facing van de corresponderende flens opgeeft. Als je dezelfde facing code zal gebruiken voor al je componenten (CD ipv C of D) kan je de facing als 'Both Ends' opgeven.
Bij de 'TongueAutoFlange' Compound Joint geef je het eindtype 'GF' en de facing 'D' in. Bij de 'GrooveAutoFlange' Compound Joint geef je het eindtype 'TF' en de facing 'C' in.
Spec Editor
Als laatste stap voeg je de nodige componenten toe aan een catalogus en spec. Je kan je componenten zelf maken of bestaande componenten kopiëren met 'Duplicate Component' en de 'Connection Port Properties' wijzigen.

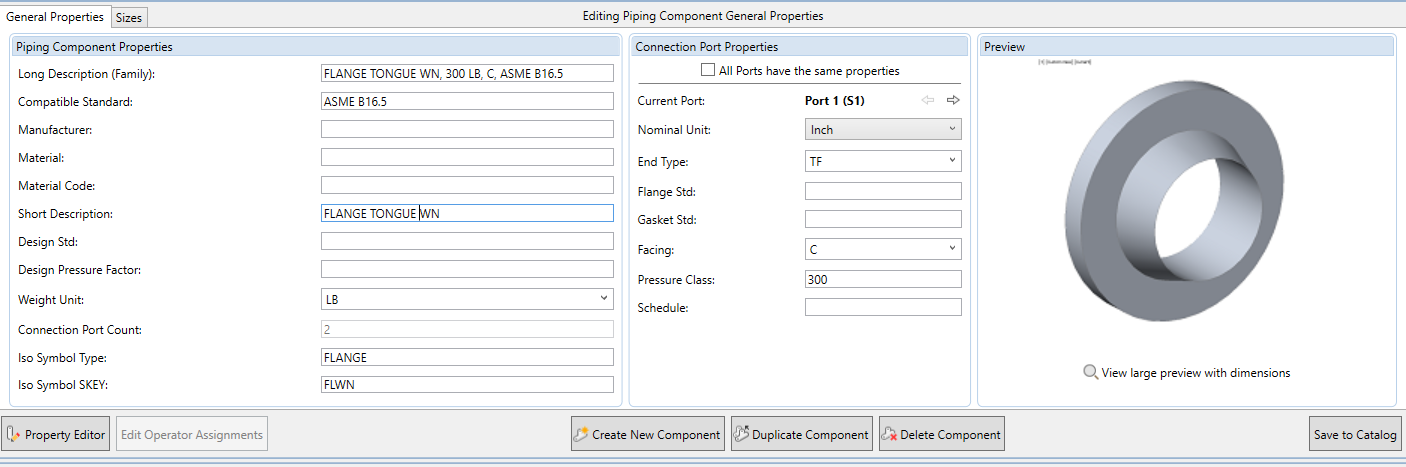

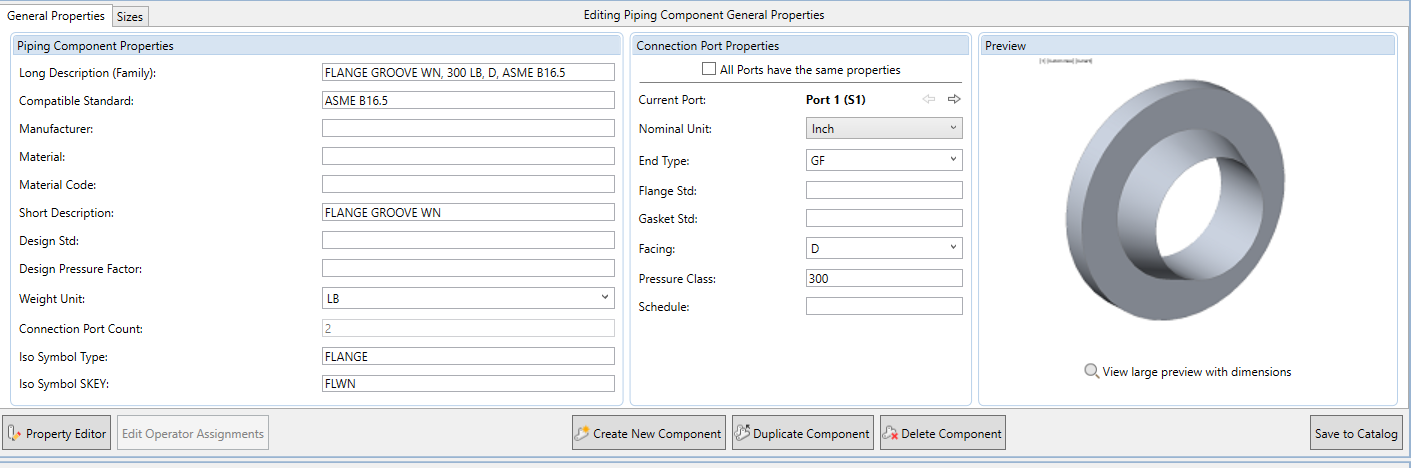

Je voorziet een flens voor ieder eindtype.

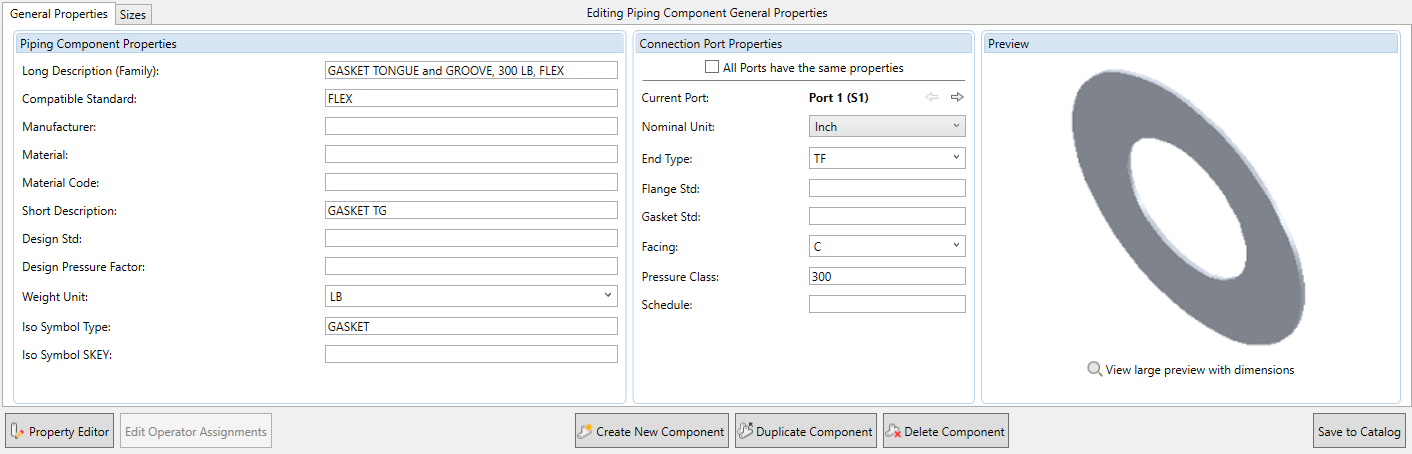

Je voorziet ook een unieke gasket voor deze verbinding. Dit hoeft niet, maar dit zorgt er wel voor dat andere geflensde verbindingen in je spec deze gasket niet kunnen gebruiken. Vul beide poorten apart in (TF - C // GF - D).

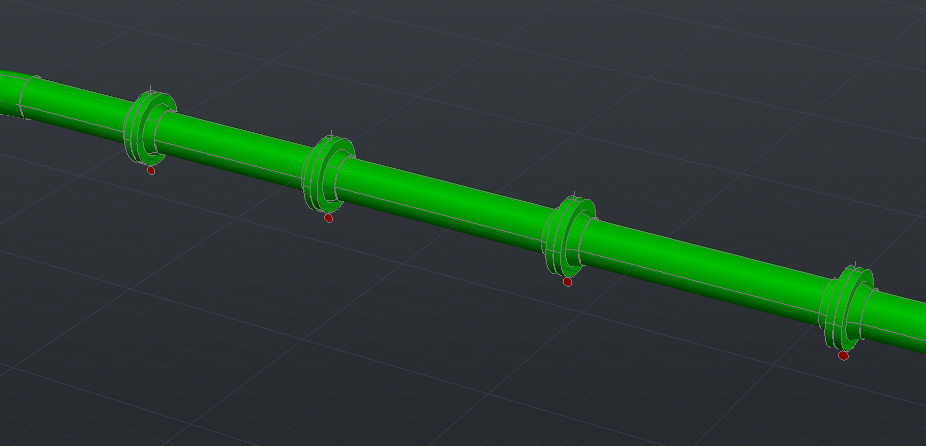

Voeg de onderdelen toe aan je spec en test het resultaat in Plant 3D.
Nu kan je ook kleppen of andere componenten met een tand of groef flensverbinding toevoegen aan je project.
