In AutoCAD Plant 3D is het mogelijk om ook een support toe te voegen aan een spec file. Op deze manier kan je ook per spec file beperken welke supports er toegelaten zijn om te gebruiken.
Open de spec waar je supports aan wil toevoegen in de Spec Editor.

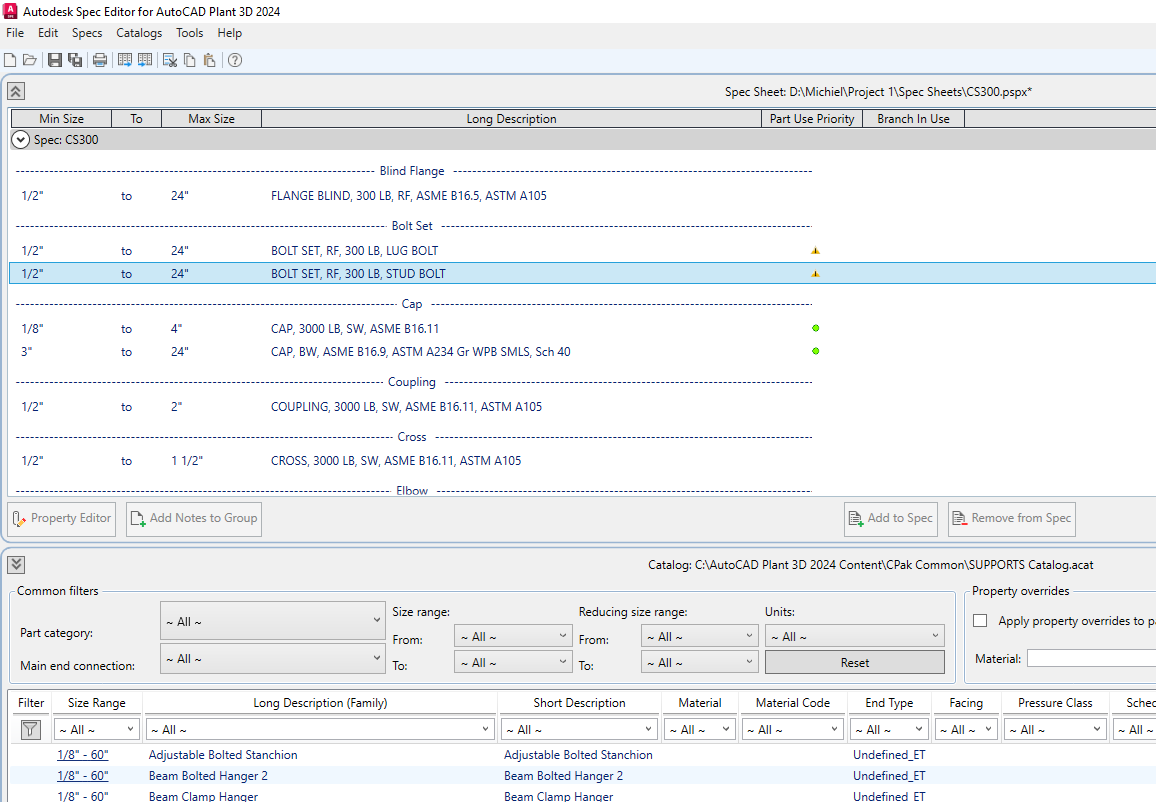

Gebruik de open catalog optie in de spec editor om de supports cataloog in te laden.
Er zijn twee supports catalogi in AutoCAD Plant 3D, Een metrische en een imperial cataloog. Beide catalogi bevinden zich in de CPak Common folder van de Shared Content Folder. (C:\AutoCAD Plant 3D 2024 Content\CPak Common)

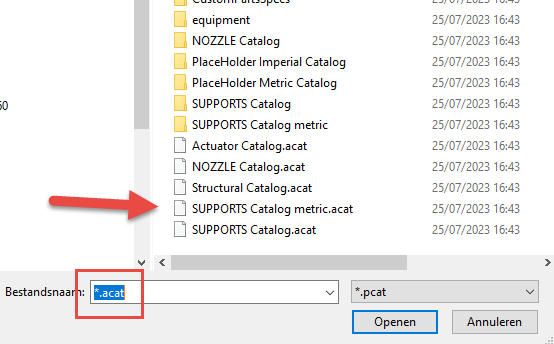

De supports catalogus heeft niet de .pcat extensie maar gebruikt een .acat extensie. Deze kan je weergeven in het dialoogvenster door te zoeken op '*.acat'. Wanneer de supports catalogi zichtbaar worden kan je ze selecteren om te openen.

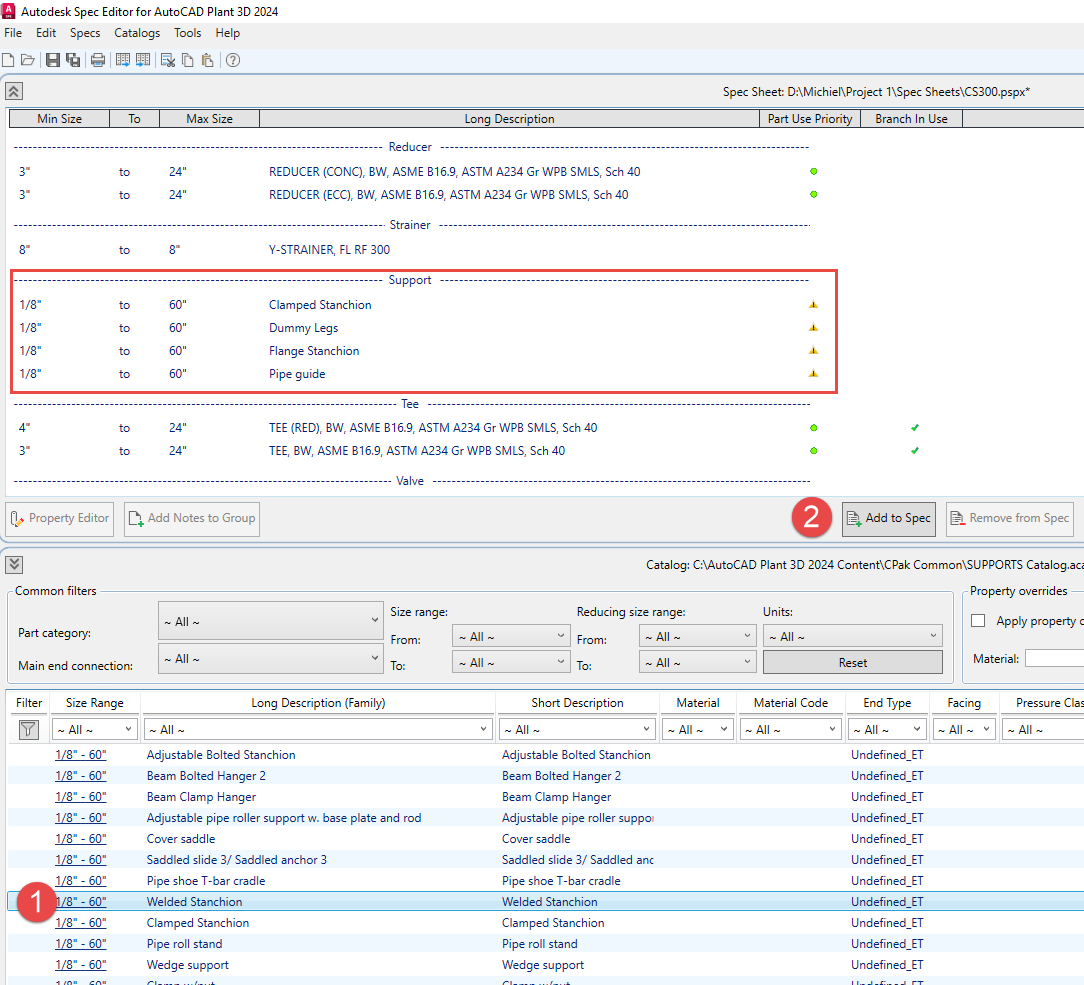

In de Spec Editor kan je nu zoals ieder ander component uit een catalogus de supports selecteren en deze toevoegen met de knop 'Add to Spec'.

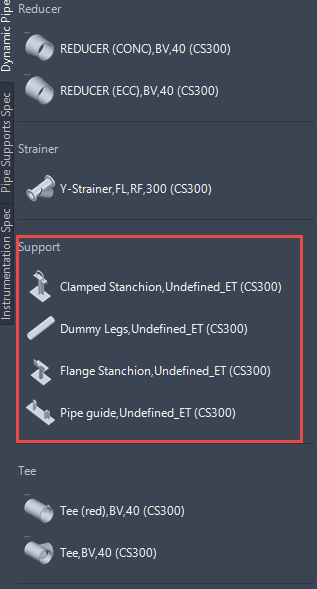

Nu kan je in je project per spec ook zien welke supports je mag gebruiken.
