Wanneer AutoCAD Plant 3D een isometrische tekening genereerd die uit meerdere pagina's bestaat, dan worden de lassen telkens opnieuw vanaf 1 genummerd voor iedere individuele tekening.
Je kan je lassen in het 3D model een nummering geven, waardoor deze overgenomen wordt bij het aanmaken van de iso. Maar als je dit automatisch wil laten lopen, kan je enkele wijzigingen maken in de IsoConfig.xml.
Iedere isometrische stijl heeft zijn eigen geassocieerde IsoConfig.xml. Dus als je dit wil wijzigen voor meerdere iso-stijlen, zal je onderstaande meerdere keren moeten herhalen.
Je vindt de IsoConfig.xml terug in je project folder onder de map Isometric in de map van de iso-stijl. Je kan deze gemakkelijk opendoen en editeren met gelijk welke tekstverwerker (notepad, notepad++) of je kan gebruik maken van een gespecialiseerde .xml reader om deze gemakkelijker te kunnen lezen en bewerken.
AutoCAD Plant 3D heeft een eigen .xml reader die je hiervoor kan gebruiken: PnPIsoConfigEditor.exe. Deze kan je terugvinden in de installatiefolder van Plant 3D: <C:\Program Files\Autodesk\AutoCAD 20xx\PLNT3D\>

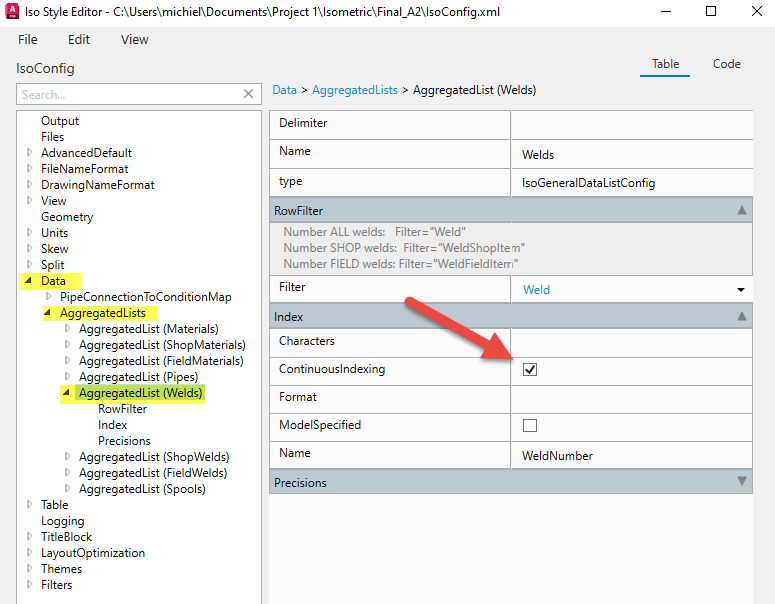

Ga naar de node Data>AggregatedLists>AggregatedList (Welds)
Vink daar de optie 'ContinuousIndexing' aan.

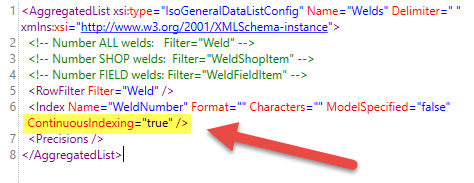

Als je een andere .xml reader of tekstverwerker gebruikt kan je in de code bij ContinuousIndexing de waarde veranderen van 'false' naar 'true'.
Controleer onze opleidingskalender voor meer informatie over Plant 3D.
