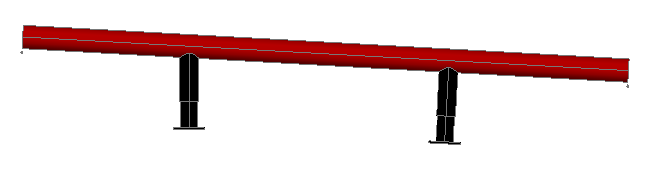

Wanneer een pijpleiding segmenten heeft die aflopen onder een hoek, dan kan het zijn dat we die segmenten willen ondersteunen met supports. In AutoCAD Plant 3D, worden supports normaalgezien altijd verticaal geplaatst. Bij een 'sloped pipe' kan het zijn dat we onze supports loodrecht willen houden op onze leiding.


Sinds AutoCAD Plant 3D 2022 is er een systeemvariabele beschikbaar die ons toelaat om dit te doen.


  • PLANTSUPPORTALIGNWITHPIPE

    Deze systeemvariabele staat standaard op 'OFF' - 0, hierdoor worden supports altijd verticaal geplaatst. Als we deze op 'ON' of 1 plaatsen worden supports loodrecht op een buis geplaatst.


Onderstaande lisp code kan je gebruiken om een macro te maken die snel wisselt tussen de 'ON' en 'OFF' status van deze systeemvariabele:


(if (= 0 (getvar "plantsupportalignwithpipe")) (setvar "plantsupportalignwithpipe" 1) (setvar "plantsupportalignwithpipe" 0))
