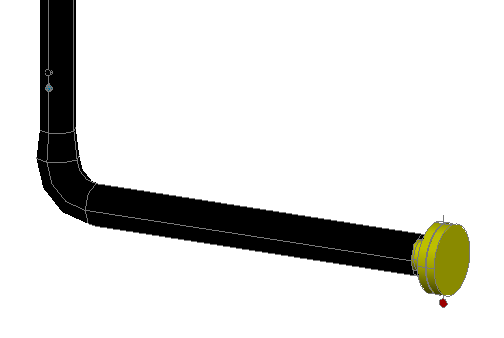

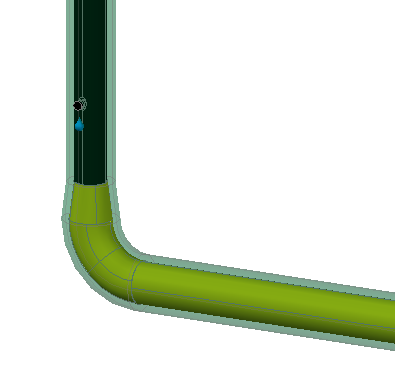

Wanneer we Isolatiewaardes toevoegen aan een pijpleiding in Plant 3D, wordt deze standaard als een groen semi-transparant omhulsel weergegeven.
De isolatie zelf staat op een aparte layer gebaseerd op de layer van de piping. Tot nu moest je de layer eigenschappen wijzigen om de isolatie kleur en transparantie te wijzigen, en je kon deze wijzigen van layer.
Vanaf AutoCAD Plant 3D 2024 zijn er enkele systeemvariabelen beschikbaar die ons toelaten om al deze eigenschappen te wijzigen en naar onze hand te zetten.
- PLANTINSULTIONUSEPARTLAYER (sinds 2023)

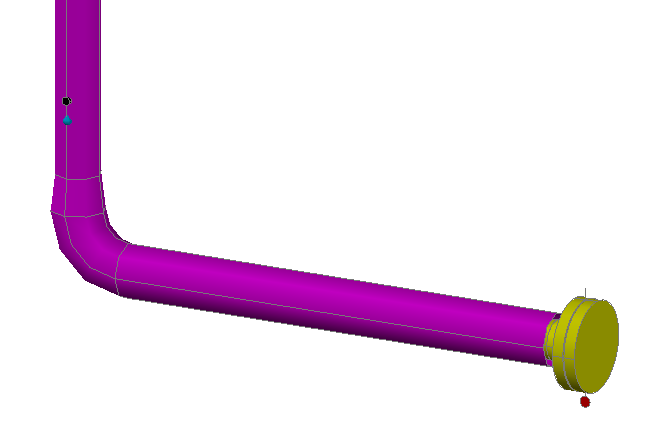

Deze systeemvariabele staat standaard op 'OFF'. Als we deze op 'ON' plaatsen, wordt isolatie niet langer op een eigen laag weergegeven, maar volgt de isolatie alle eigenschappen van de laag van de piping. Gebruik het commando 'REFRESH' om de wijziging correct weer te geven op uw scherm.

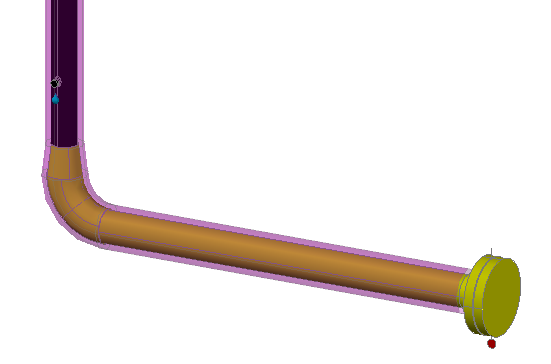

- PLANTINSULATIONCOLOR
Deze systeemvariabele kan verschillende waardes hebben, de default waarde is 256.- 0 = de kleur van de isolatie wordt bepaald door de kleur van de pipe.
- 1 - 255 = de kleur van de isolatie wordt een true-color naar keuze.
- 256 = de kleur van de isolatie wordt bepaald door de kleur van de isolatie layer.

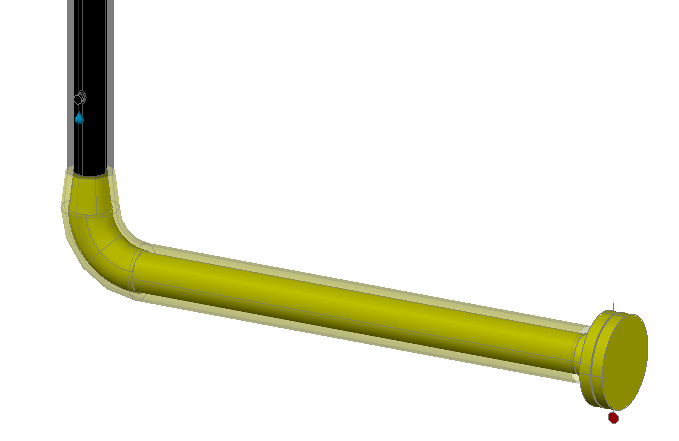

- PLANTINSULATIONTRANSPARENCY
Deze systeemvariabele kan verschillende waardes hebben, de default waarde is -1.- -1 = de transparantie wordt bepaald door de insulation layer.
- -2 = de transparantie wordt bepaald door de piping layer.
- 0 - 90 = de transparantie wordt bepaald als een vast percentage.
