In piping komen buizen meestal in een standaard lengte van 6 of 12 meter. Dat betekent dat een traject dat langer is bestaat uit meerdere buizen die verbonden moeten worden met één of meerdere lassen.
In the default catalogi en specs van Plant 3D zijn er geen vaste lengtes gedefinieerd. Om lassen toe te voegen op de nodige plaatsen kan je één van de volgende methodes gebruiken:
Plantweldadd

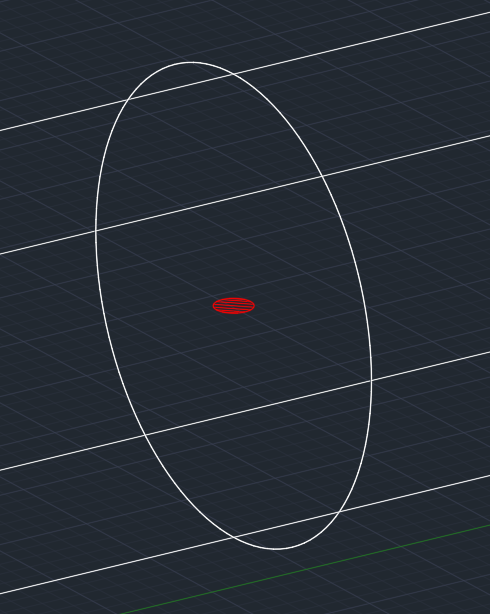

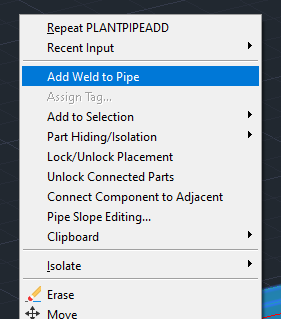

Met het commando "PLANTWELDADD" kan de tekenaar op gelijk welke positie van een buis een las plaatsen. Deze functie kan ook teruggevonden worden in het rechtermuisklikmenu wanneer je een pipe geselecteerd hebt.
Met deze methode moeten trajecten die te lang zijn, door de tekenaar manueel beheerd worden. Maar de tekenaar heeft ook de vrijheid om lassen toe te voegen op kortere stukken buis.- Isometric DWG Settings
Bij de Isometric DWG Settings in de Project Setup kan je een maximum lengte ingeven bij de "Iso Style Setup"
Deze lassen worden niet toegevoegd in het 3D model, maar worden enkel toegevoegd aan de isometrische tekeningen. Daarom kunnen deze ook niet op voorhand genummerd worden. - Catalogi / Spec

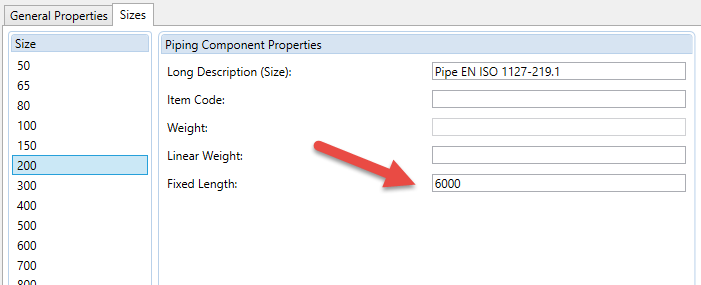

Om automatische lassen te krijgen in het 3D model kan je in de catalogus een vaste lengte opgeven bij de pipe. Deze moet voor iedere pipe diameter apart ingegeven worden.

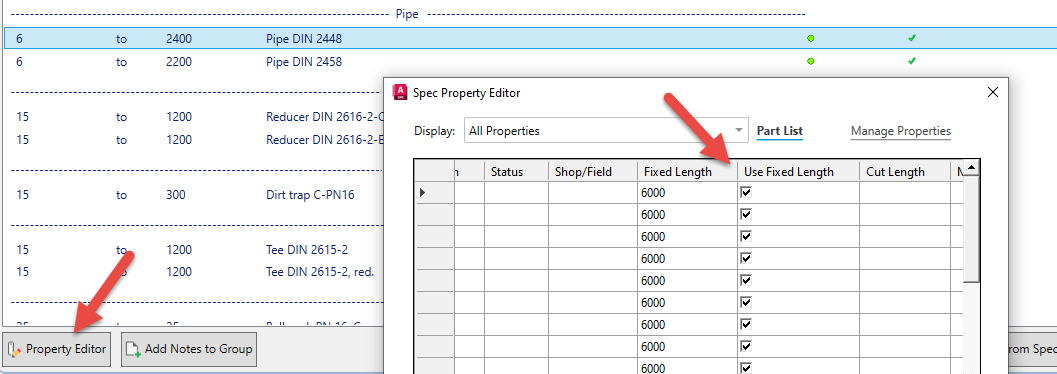

Daarna voeg je de pipe toe aan een spec of doe je een update from catalog. Voor iedere diameter vink je in de spec de optie aan om de vaste lengte te gebruiken.
Je kan de Fixed Length ook bepalen in de spec en niet in de catalogus, of de waarde van de catalogus overschrijven.

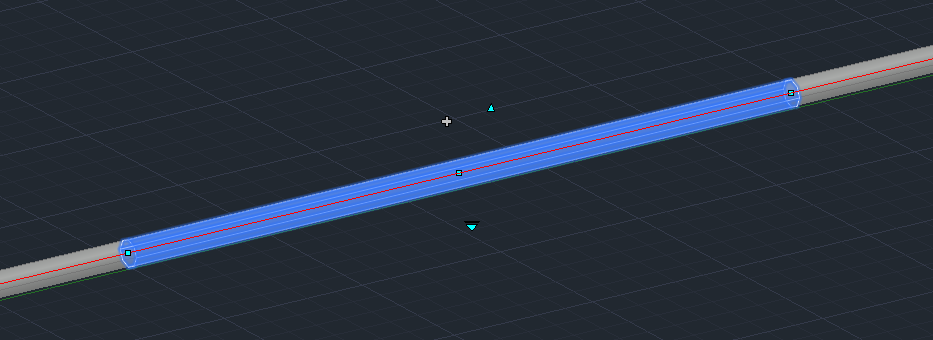

Zodra deze aanpassingen gebeurd zijn worden er automatische lassen geplaatst om de 6 meter als we tekenen met de buis van dat type uit deze spec.
Als je deze wijziging doorvoert op het einde van een project, dan kan je met het commando "PLANTSPECUPDATECHECK" de wijzigingen van de spec doorvoeren naar het 3D model. Indien een segment langer is dan 6 meter zal er automatisch een las geplaatst worden.
