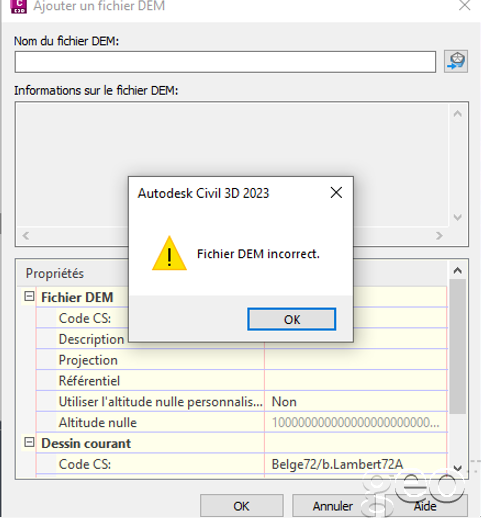

Il arrive souvent que les fichiers GeoTiff ne puissent pas être lus dans Civil 3D (aussi bien les fichiers ortho que les fichiers DEM). Civil 3D affiche alors le message "Impossible de lire le fichier" ou "Fichier DEM incorrect".



Avec une solution de contournement, nous pouvons toujours obtenir les informations de ces fichiers dans Civil 3D.


Via Autodesk Infraworks (disponible dans la Collection AEC)

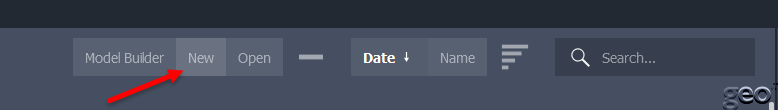

  1. Créez un nouveau modèle

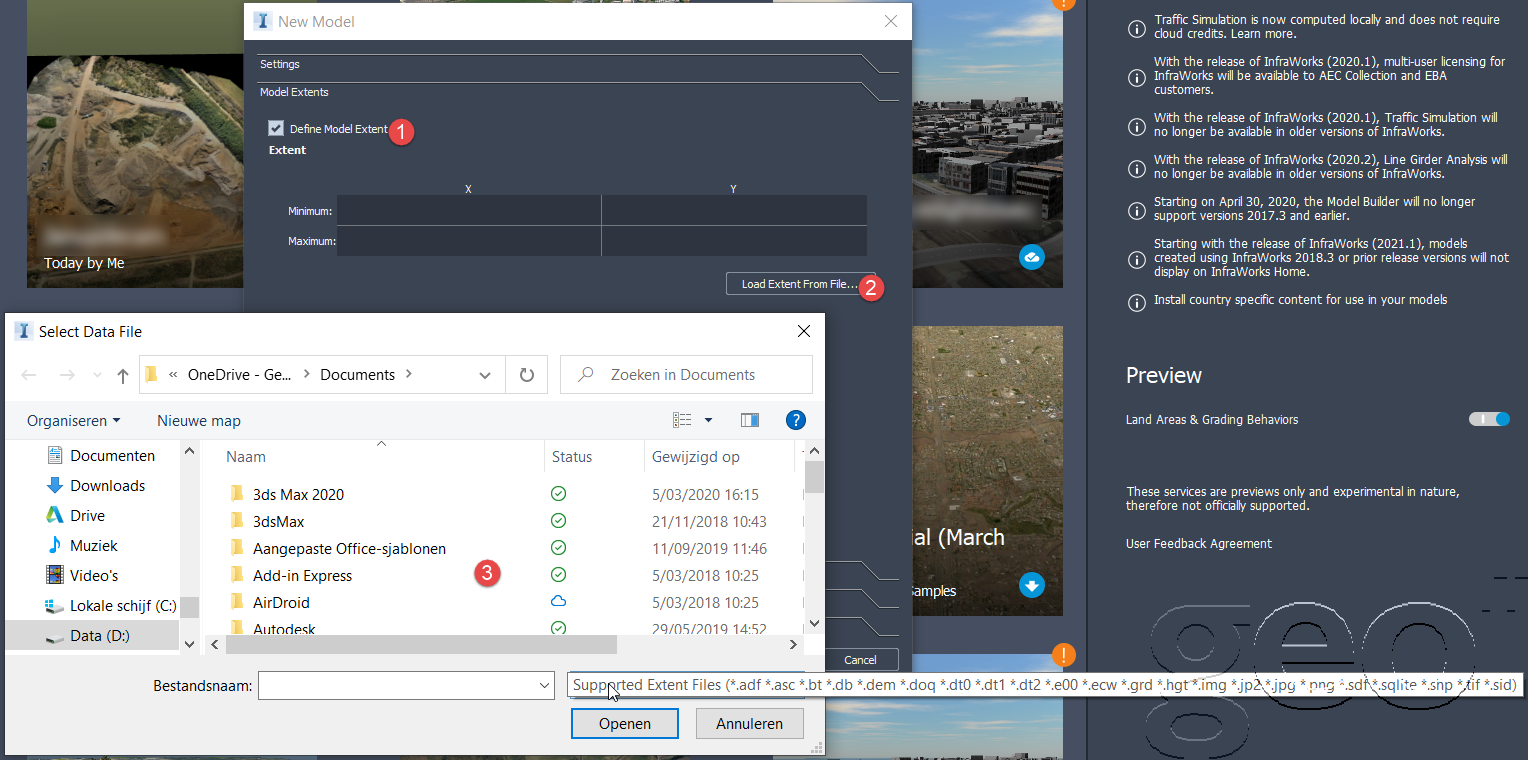

  2. Utilisez le GeoTiff comme source pour les limites du modèle

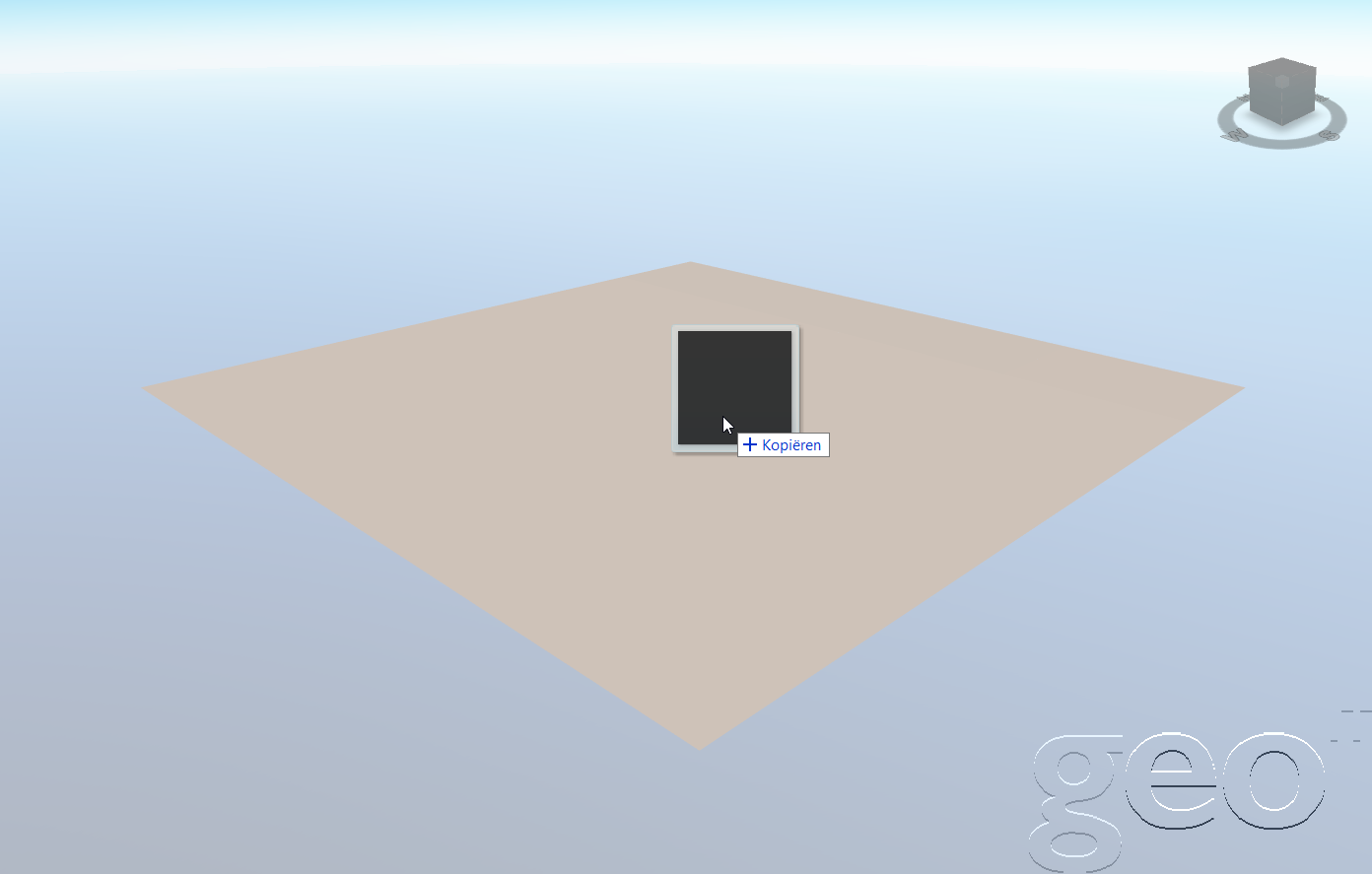

  3. Une fois le nouveau modèle Infraworks ouvert, faites glisser le GeoTiff de l'Explorateur Windows vers le modèle ouvert.

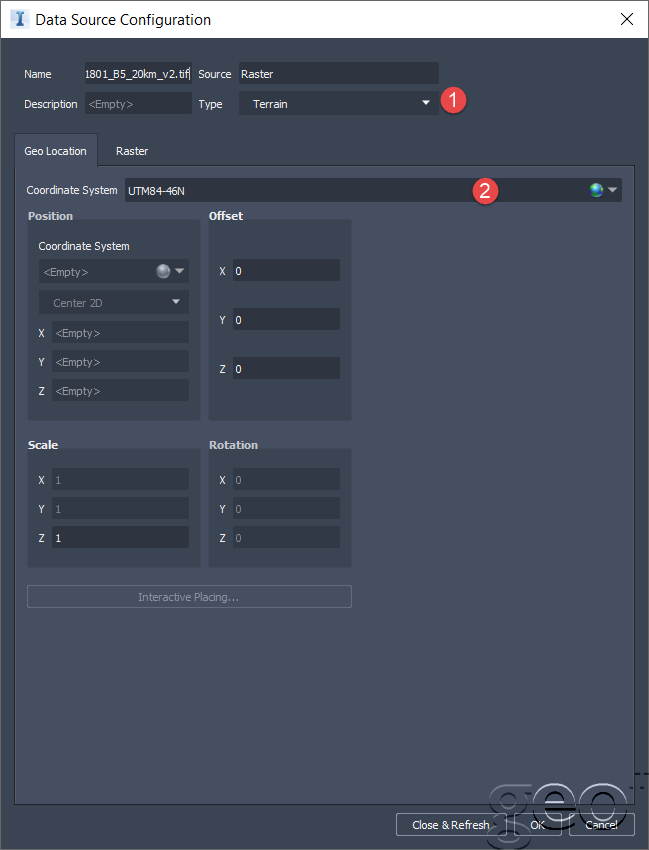

  4. Dans la boîte de dialogue suivante, vérifiez les paramètres suivants. Veuillez vous assurer que le système de géoréférencement applicable est défini au point 2 (coordonnées Lambert) :


  5. Cliquez sur "Fermer et rafraîchir" (Close & Refresh).

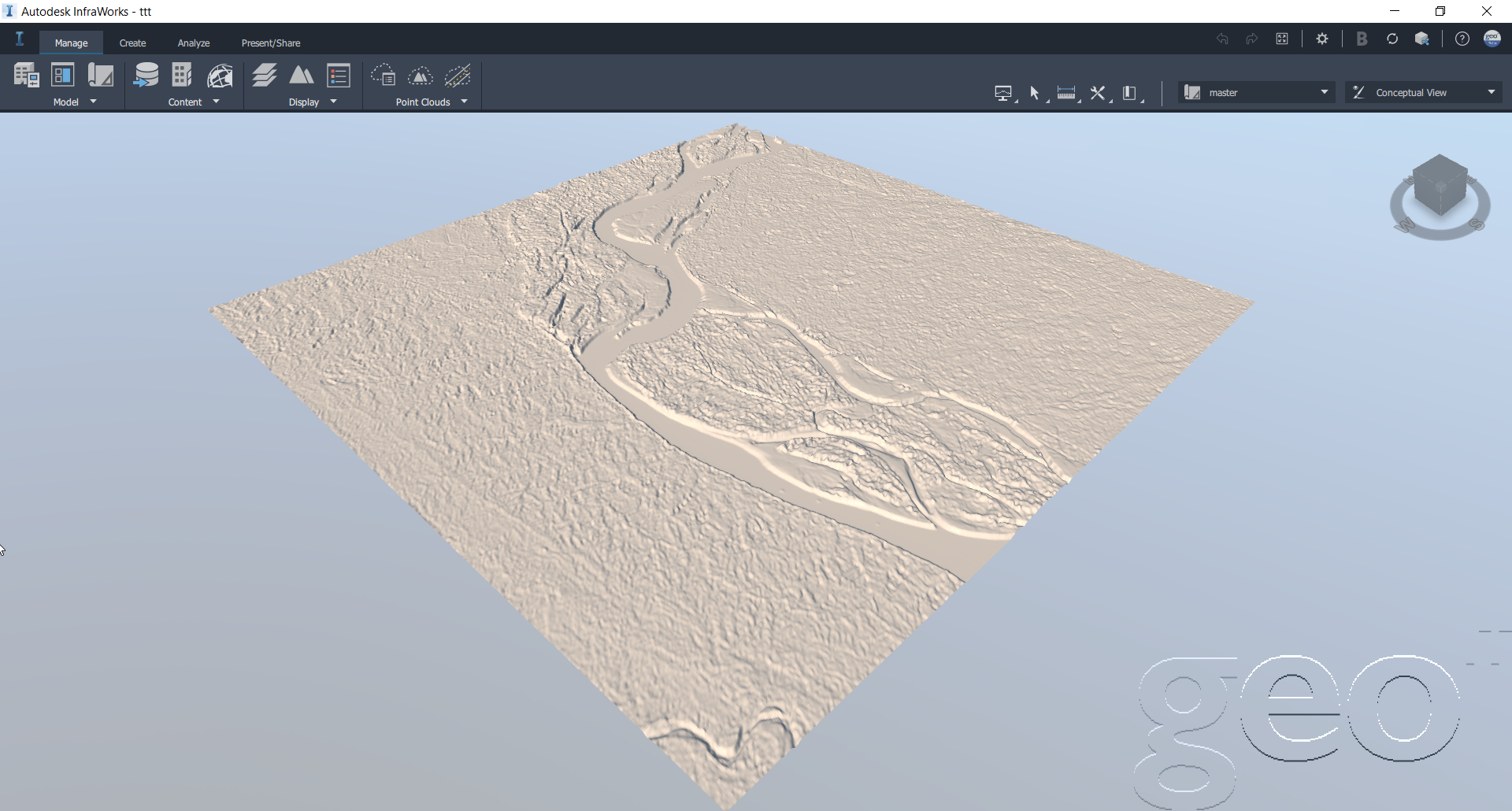

  6. Lorsque le modèle est complètement généré, fermez Infraworks.

  7. Ouvrez Civil 3D et commencez un nouveau dessin basé sur votre gabarit (template). Assurez-vous que le même système de coordonnées que le modèle Infraworks/GeoTiff est défini (Lambert).

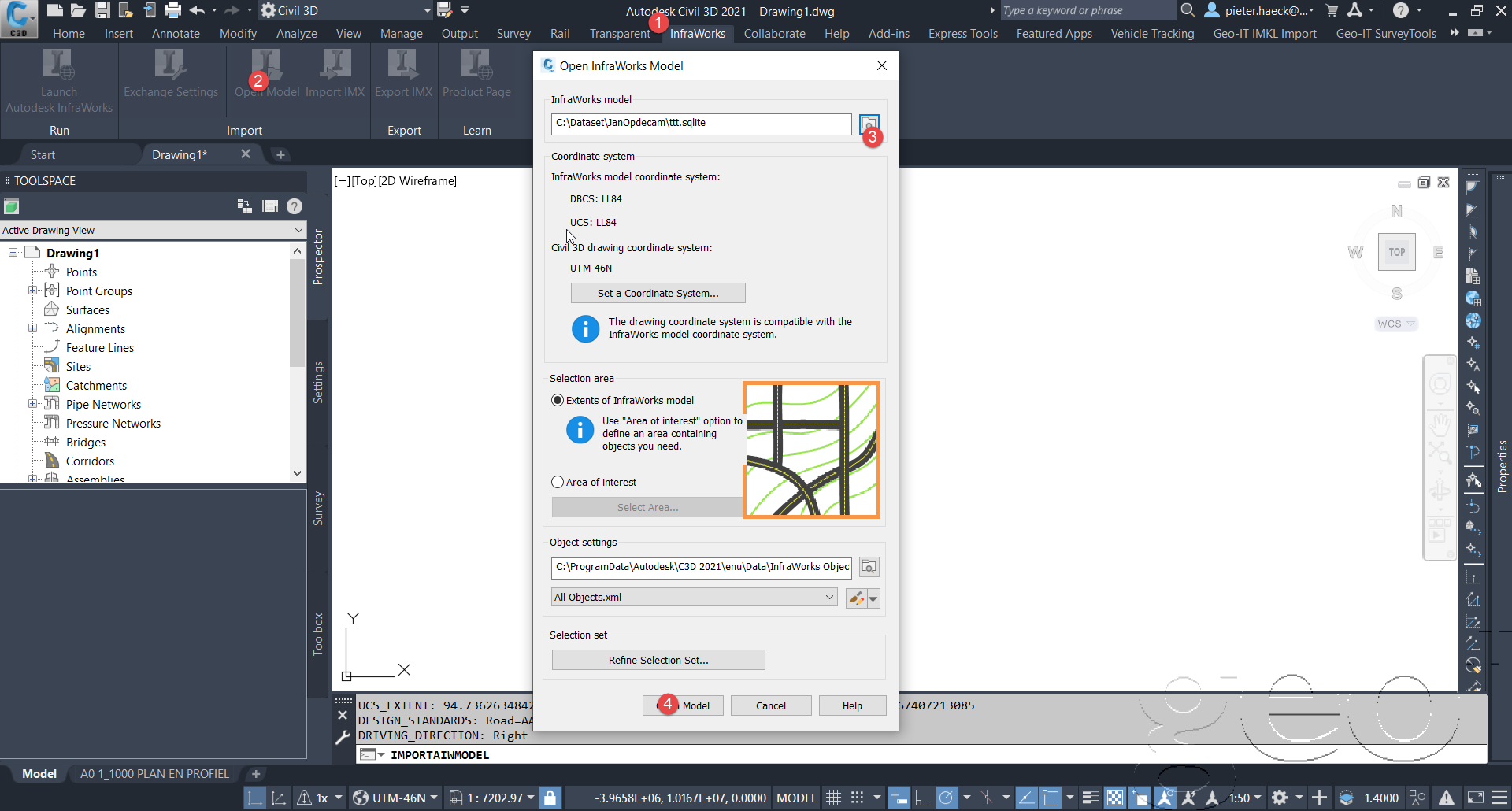

  8. Ouvrez le modèle Infraworks et cliquez sur "Ouvrir le modèle".

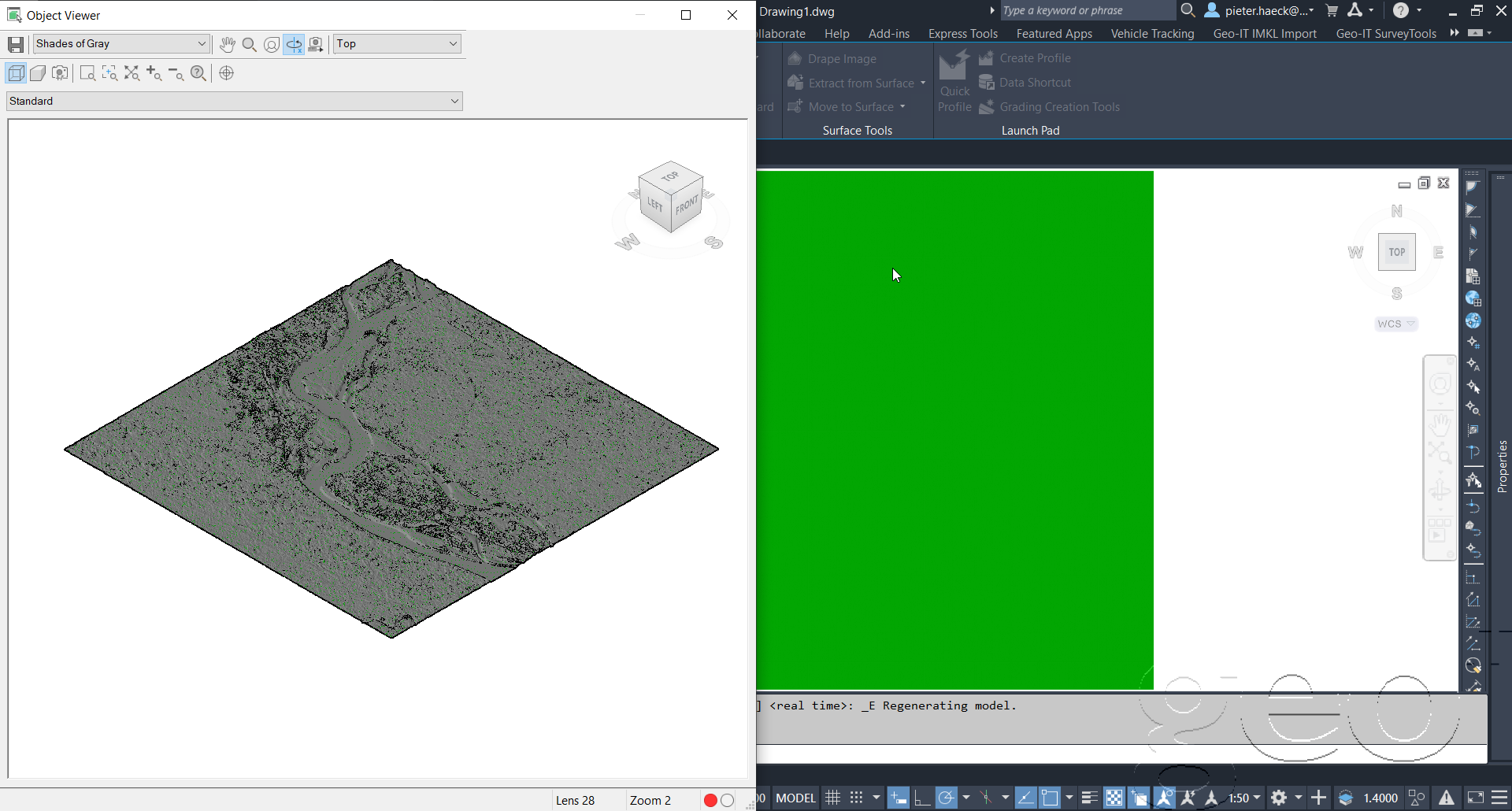

  9. Le modèle de terrain du Geotiff est maintenant disponible dans Civil 3D.
