Update november 2023:

Sinds november 2023 is het mogelijk om in Autodesk Docs gelinkte modellen te uploaden:

https://help.autodesk.com/view/DOCS/ENU/?guid=Docs_Whats_New_November_23


Oorspronkelijk artikel :

Uitgangspunt: 2 modellen:

  1. Architectuur.rvt (= host model)
  2. Structuur.rvt (= gelinkt model)

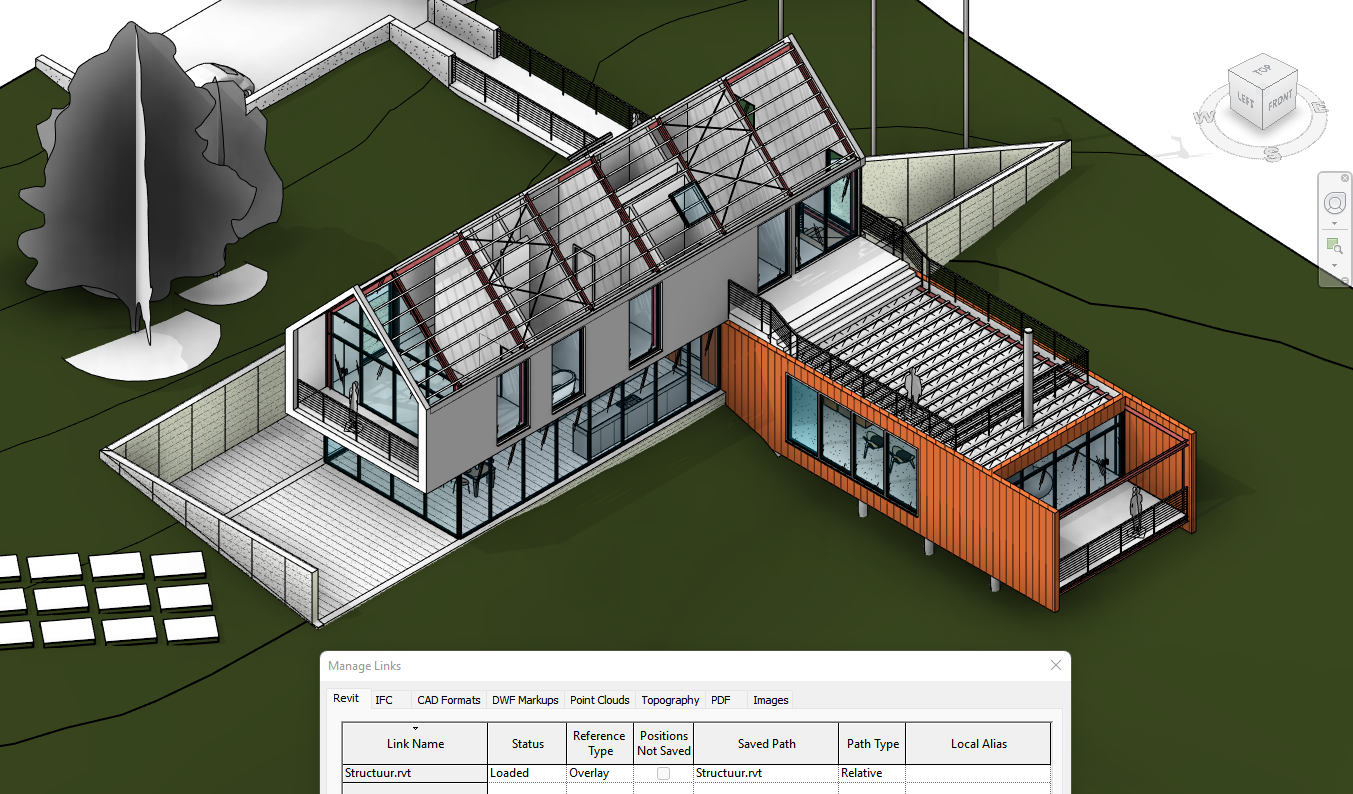

Voor de duidelijkheid werden de daken in het architectuurmodel verborgen, zodat de structuur zichtbaar is.
In Revit ziet alles er correct uit:


Methode 1: "Gewone modellen" uploaden naar Autodesk Docs

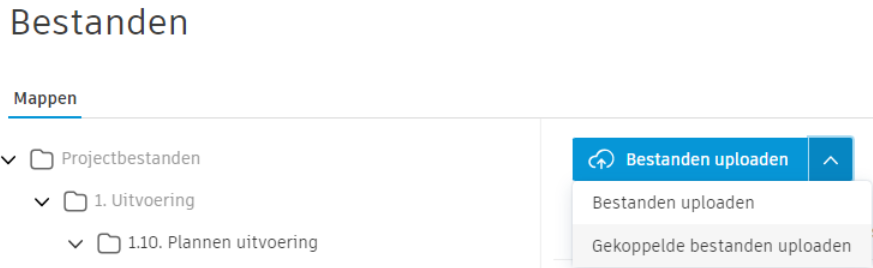

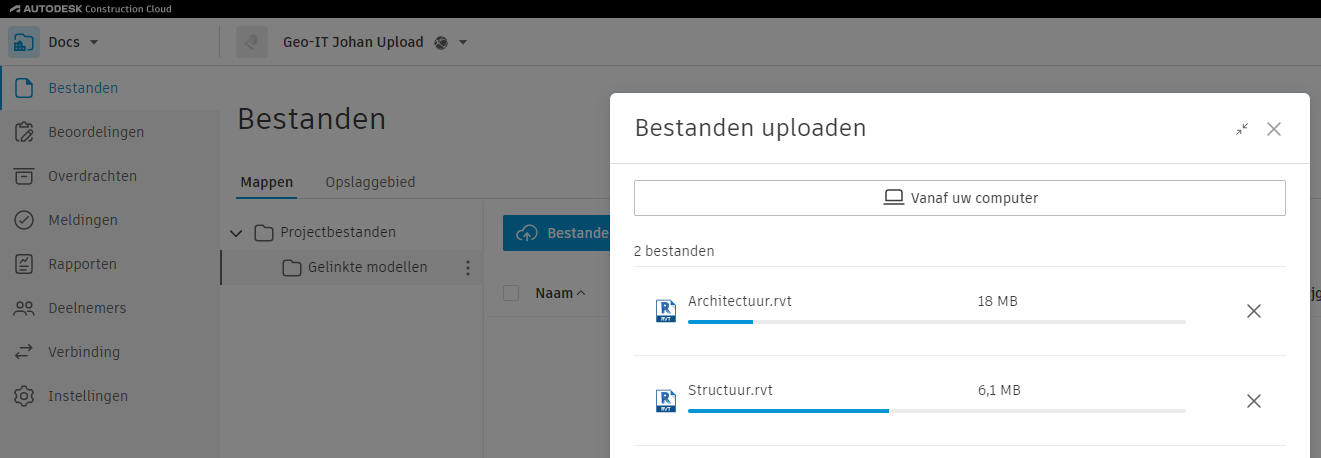

Via "Bestanden uploaden" worden beide modellen naar Autodesk Docs geüpload:

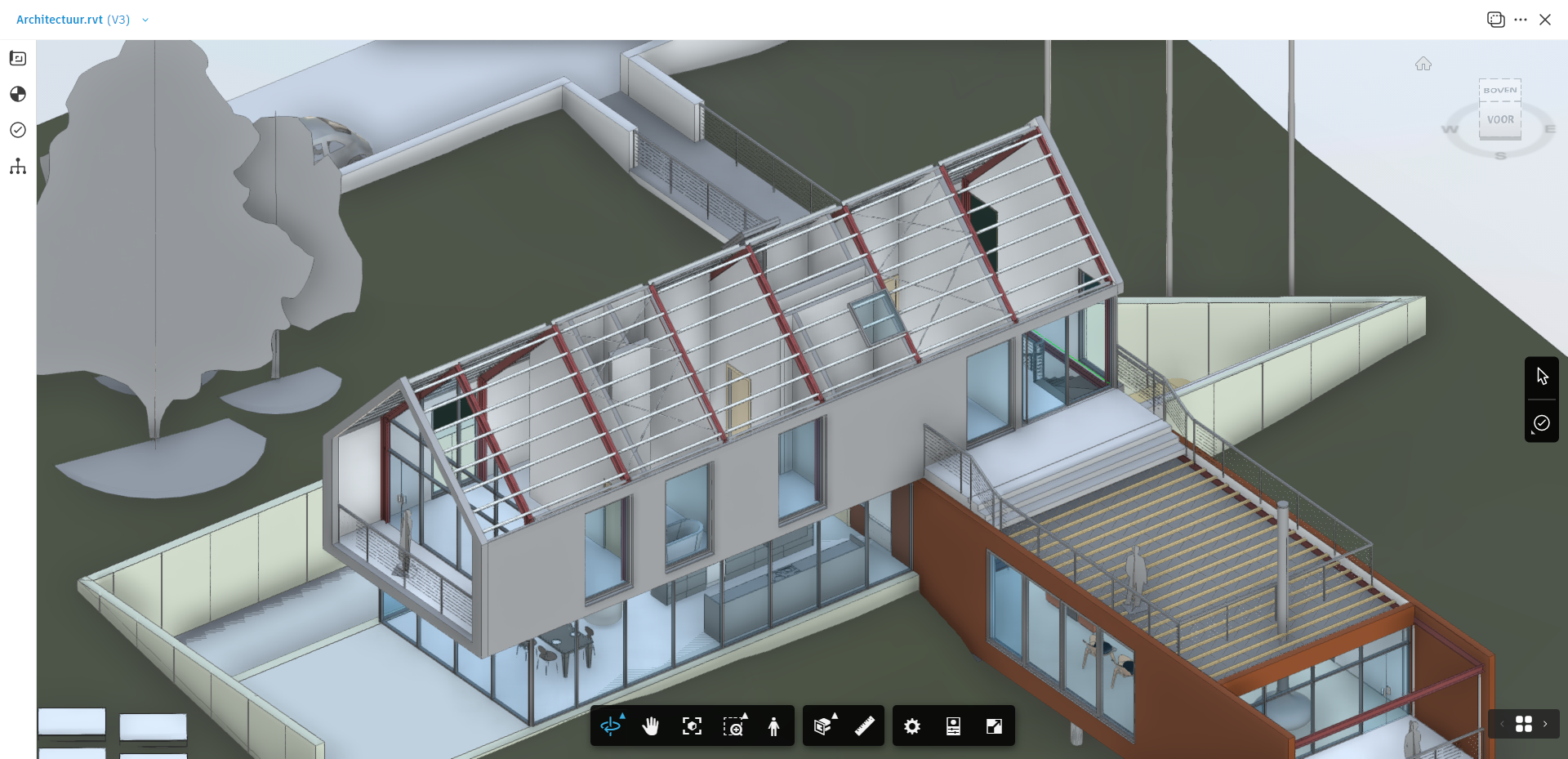

Resultaat:

Het architectuur model toont de structuur link niet. Deze methode volstaat dus niet om gelinkte modellen correct weer te geven.


Methode 2: "Cloud modellen" bewaren op Autodesk Docs

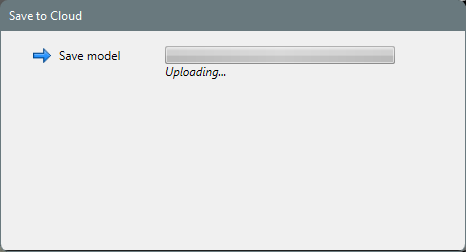

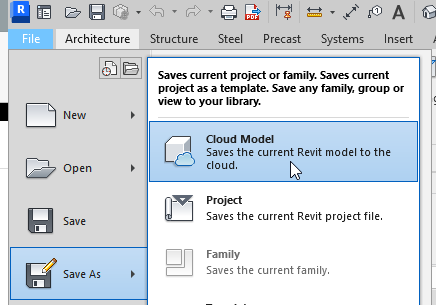

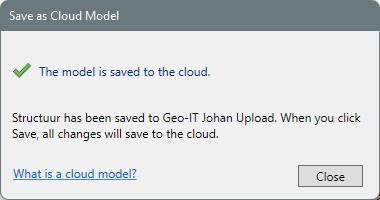

Via "File > Save As > Cloud Model" worden beide modellen als Cloud Model bewaard op Autodesk Docs.

Dit moet je dus 2 keer doen:

  1. Architectuur.rvt
  2. Structuur.rvt

Resultaat:

Ook hier toont het architectuur model de structuur link niet. We kunnen dit wel oplossen.

Oplossing:

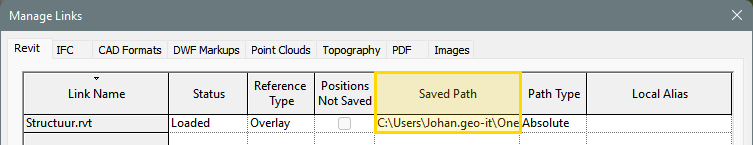

  • Beide modellen zijn nu wel Cloud Models, maar de link verwijst nog steeds naar de "gewone" modellen.
  • We moeten de link in het architectuur model dus aanpassen: deze moet verwijzen naar de Cloud Model versie van het structuur model:
    Manage > Manage Links:

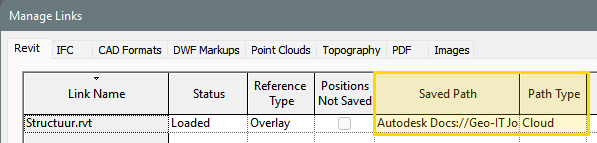

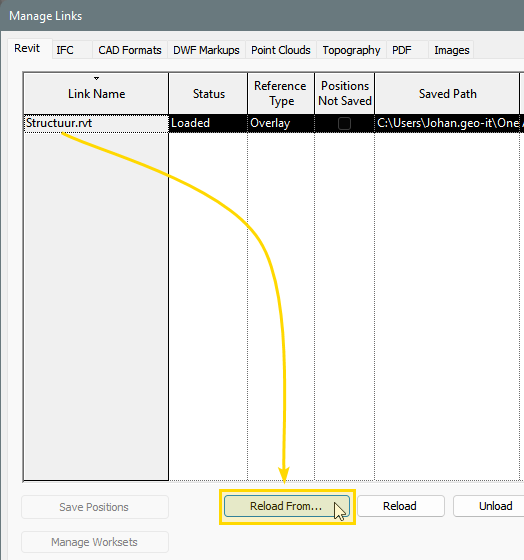

    Selecteer de link, klik op "Reload from", en verwijs naar de Cloud Model locatie.

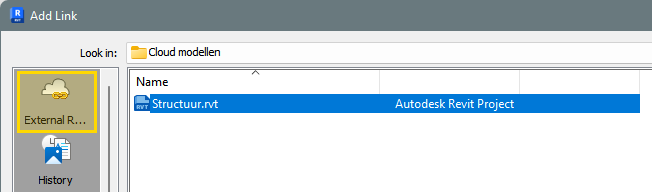

    Maak hiervoor gebruik van de link "External References" in de linker kolom:
  • Omdat de link werd aangepast, moeten we het host (cloud) model opnieuw bewaren:
  • Na deze stap is de link nog steeds niet zichtbaar:
    • Er ontbreekt nog één stap: het volstaat niet om Cloud Models te bewaren.
      In dat geval zijn ze namelijk enkel zichtbaar in Revit.
    • We moeten Cloud Models ook publiceren om ze zichtbaar te maken op Autodesk Docs.

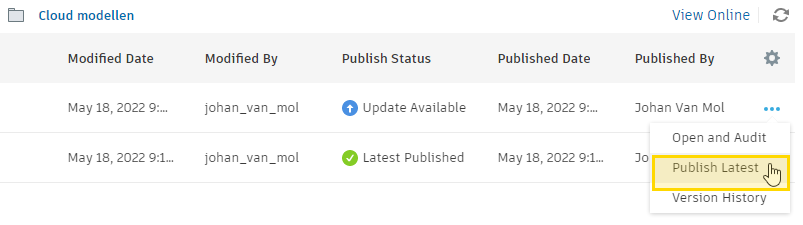

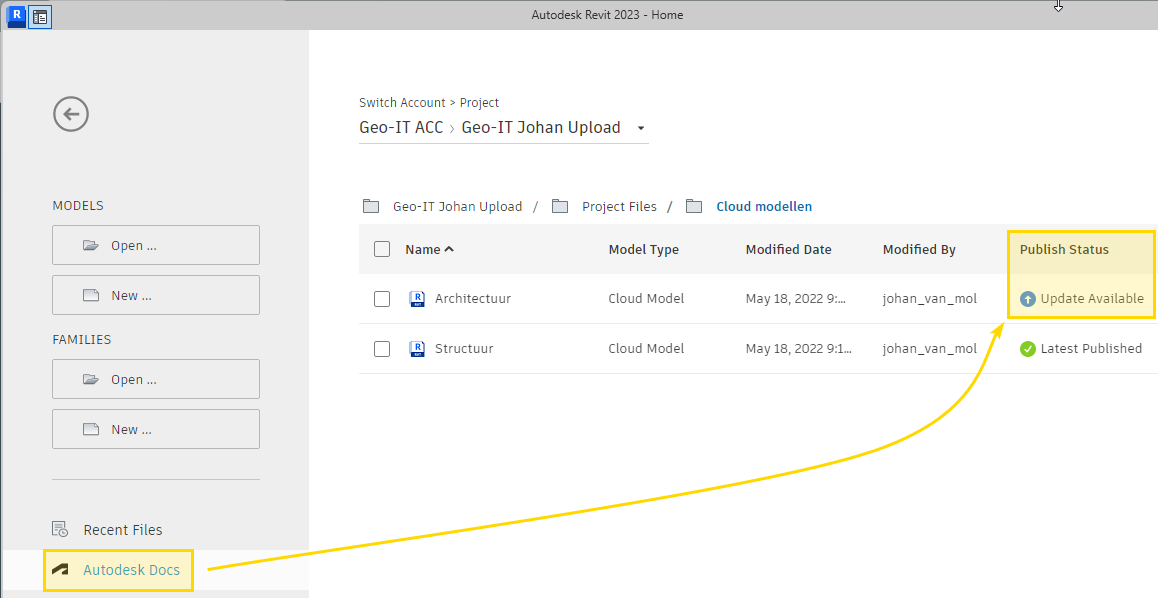

      Dit doe je vanuit Revit, via het "Home" scherm. Daar zie je duidelijk dat er een update beschikbaar is, en dat je moet publiceren:

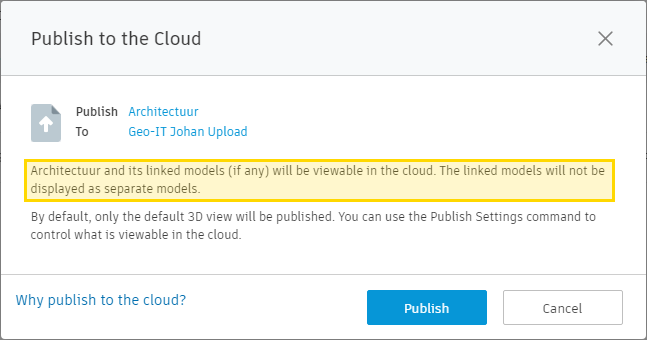

    • Wanneer je publiceert krijg je een duidelijke melding dat het architectuur model én alle links zichtbaar zullen zijn in de cloud.

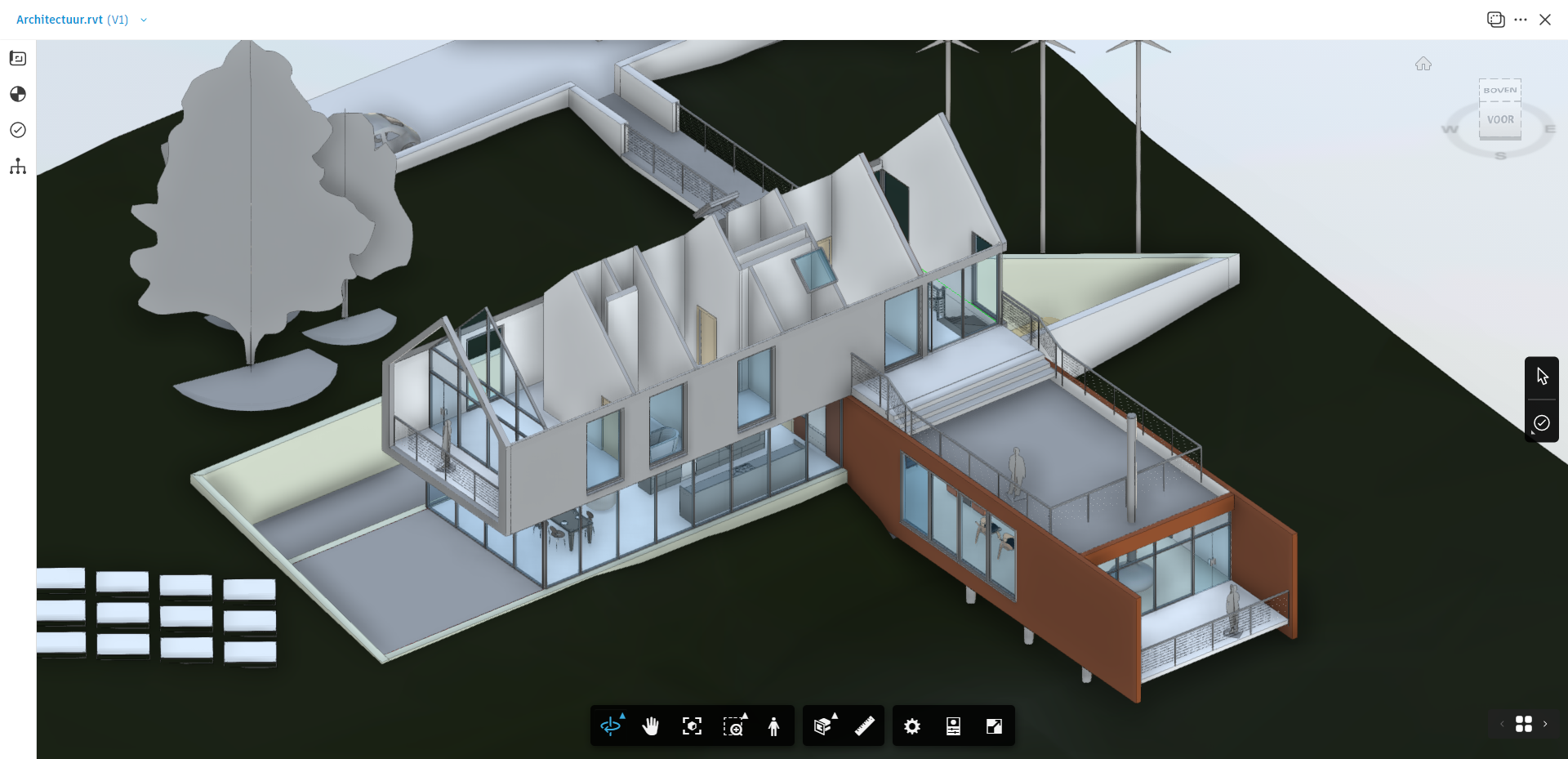

Resultaat:

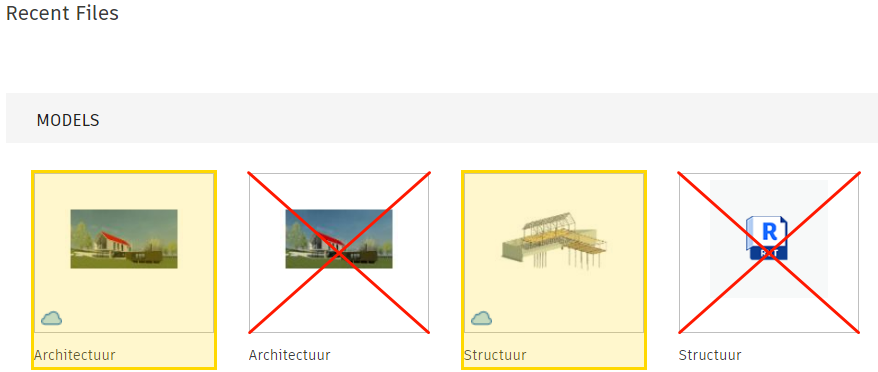

Het architectuur model (host) en het structuur model (link) zijn nu beide zichtbaar in de cloud.

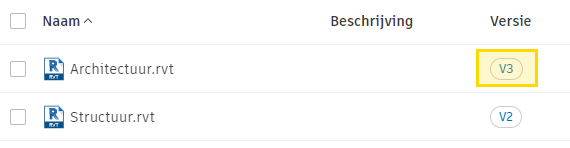

Merk op dat het architectuur model zich op versie 3 bevindt.
Elk Cloud Model start op versie 2 (versie 1 is de eerste upload die niet zichtbaar is in de cloud, en meteen daarna wordt automatisch een 2de versie gemaakt die wel zichtbaar is in de cloud).
Architectuur bevindt zich op versie 3 omdat we via "Publish Latest" zelf deze bijkomende versie aangemaakt hebben.


Conclusie :

  • Autodesk Docs zal bij gebruik van "gewone modellen" nooit links weergeven.
  • Maak steeds gebruik van Cloud Models om links weer te geven.
    (dit mogen ook Cloud Workshared Models zijn).
  • Link vanuit het Cloud HOST Model naar het Cloud LINK model.
  • Publiceer het Cloud HOST Model zodra het de correcte link bevat.
  • Het host model en de link zijn nu correct zichtbaar in de cloud.

Dit is een uitgebreidere en toegankelijkere versie van dit Engelstalige Autodesk artikel.

Tot slot: deze procedure legt uit hoe je toegang krijgt tot Revit Cloud Models (inbegrepen in een Revit of Revit LT Subscription) : How Do I Access Cloud Models for Revit? | Revit 2022 | Autodesk Knowledge Network
