Wanneer u met Data Connect een rasterafbeelding toevoegt aan een plan als achtergrondkaar, verschijnt deze in een Display Manager-laag. Standaard zijn deze niet transparant. Helaas kan deze transparantie niet gewijzigd worden in de AutoCAD Map 3D of Autodesk Civil 3D omgeving.


Echter, via een 'omweg' kan men de eigenschappen van deze laag bewerken om een "opacity" eigenschap toe te voegen, en vervolgens die opacity eigenschap instellen op een waarde lager dan 1 om de transparantie van de laag te wijzigen.


Dit gebeurt als volgt:


  1. Maak een WMS-connectie of koppel een rasterbeeld via een FDO-connectie

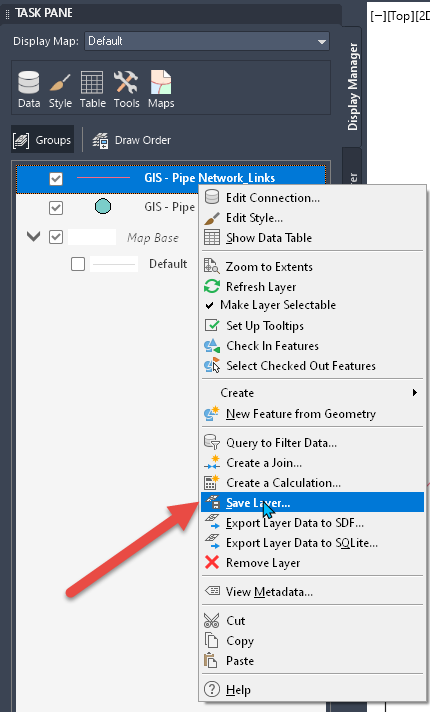

  2. Vanuit de Map Task Pane (commando 'MAPWSPACE') > tabblad Display Manager exporteer je de te wijzigen WMS-laag naar een *.layer-bestand door hierop rechts te klikken en te kiezen voor 'Save Layer...'

  3. Bewaar dit bestand op een toegankelijke locatie
  4. Open deze *.layer file in een tekstverwerker zoals Notepad++
  5. Zoek naar het trefwoord "<FeatureName>"
  6. Juist onder <FeatureName> voeg je de instelling toe die de transparantie toelaat. Gebruik hiervoor volgende syntax
    <Opacity>0.6</Opacity
    Een opacity setting van 1 maakt de laag volledig ondoorzichtig. Een instelling van .1 maakt de laag vrijwel transparant.
  7. Bewaar het *.layer-bestand
  8. Schakel in de AutoCAD Map 3D-toolset naar de Display Manager en verwijder de oorspronkelijke rasterlaag.
  9. Voeg alle andere entiteiten aan uw kaart toe die op lagen onder de doorschijnende afbeelding zullen verschijnen, en geef die lagen een thema of stijl.
  10. Klik op Data > Load Layer en selecteer het .layer-bestand dat u hebt bewerkt (of sleep dit vanuit Windows Verkenner naar het tekengedeelte van uw tekening).
    De doorzichtige rasterafbeelding overlapt de ondoorzichtige lagen, en deze verschijnen eronder.
