In AutoCAD Map 3D en/of Autodesk Civil 3D, kan men connecties leggen naar bestaande GIS-bestanden om deze data in een kaart te visualiseren.


In dit artikel bespreken we hoe een bestaande SHP-connectie waar reeds een bepaalde opmaak/style werd toegekend, te wijzigen opdat er verwezen wordt naar een nieuw/ander SHP-bestand met behoud van de bestaande Style.

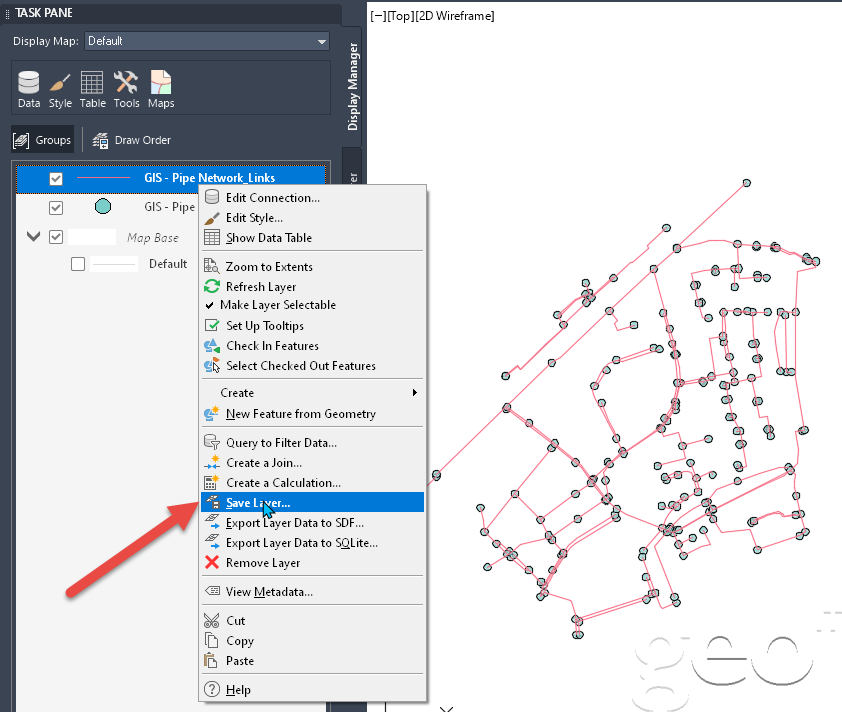

  1. Vanuit de Map Task Pane (commando 'MAPWSPACE') > tabblad Display Manager exporteer je de te wijzigen GIS-laag naar een *.layer-bestand door hierop rechts te klikken en te kiezen voor 'Save Layer...'


  2. Bewaar dit bestand op een toegankelijke locatie

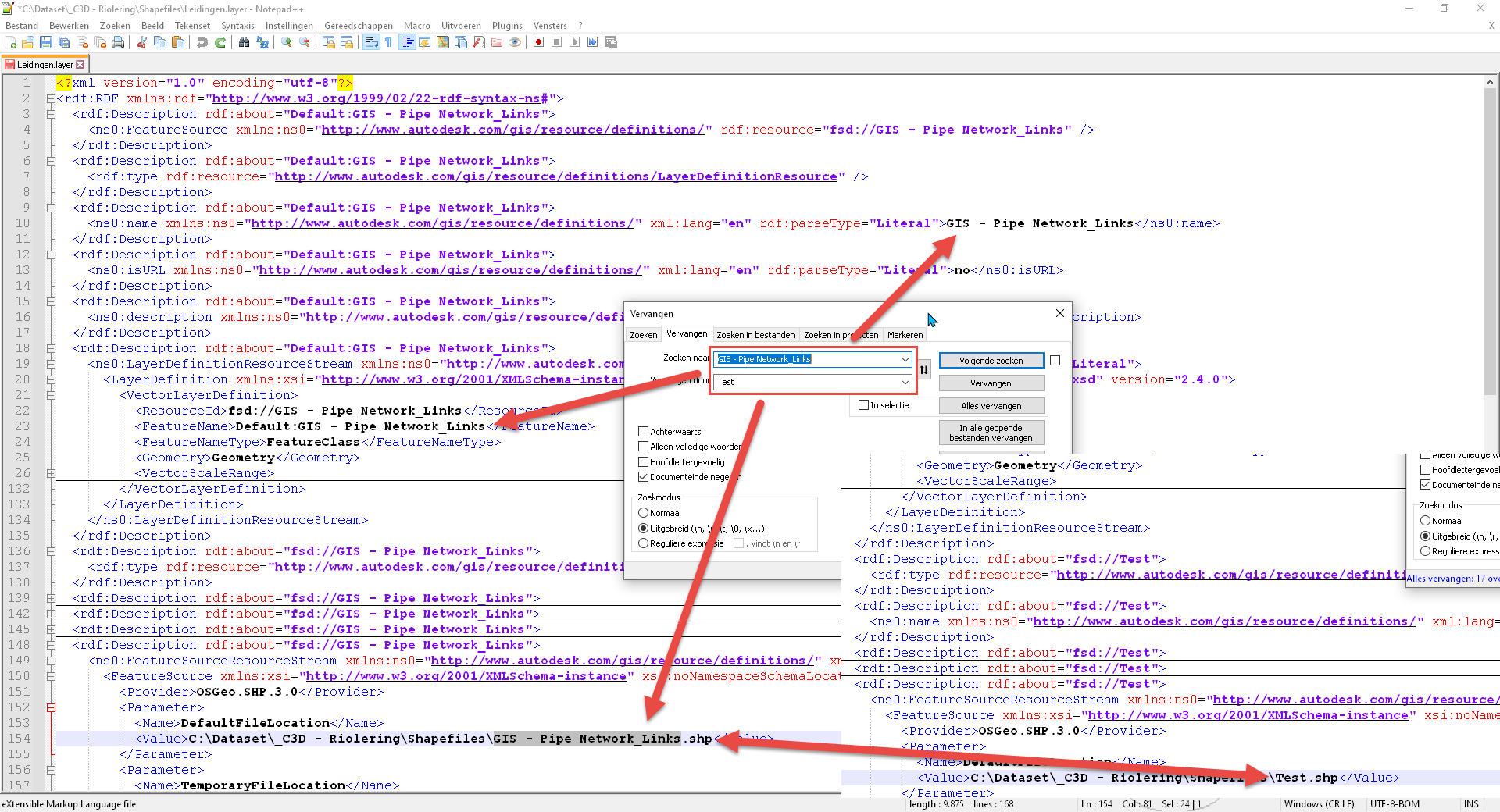

  3. Editeer deze *.layer file in een tekstverwerker zoals Notepad++.
  4. Vervang alles wat de naam van de vorige connectie droeg door de naam van de nieuwe connectie. In onderstaand geval wordt “GIS - Pipe Network_Links” vervangen door “Test” (klik op ‘Alles vervangen’)


  5. Bewaar het bestand.

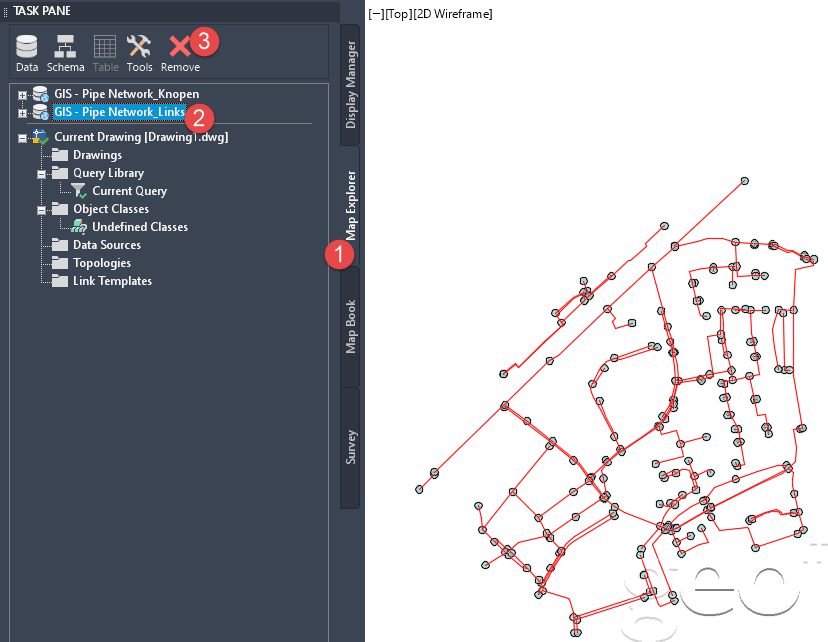

  6. Verwijder uit Map 3D/C3D de ‘oude’ connectie via de Map Explorer van de Task Pane

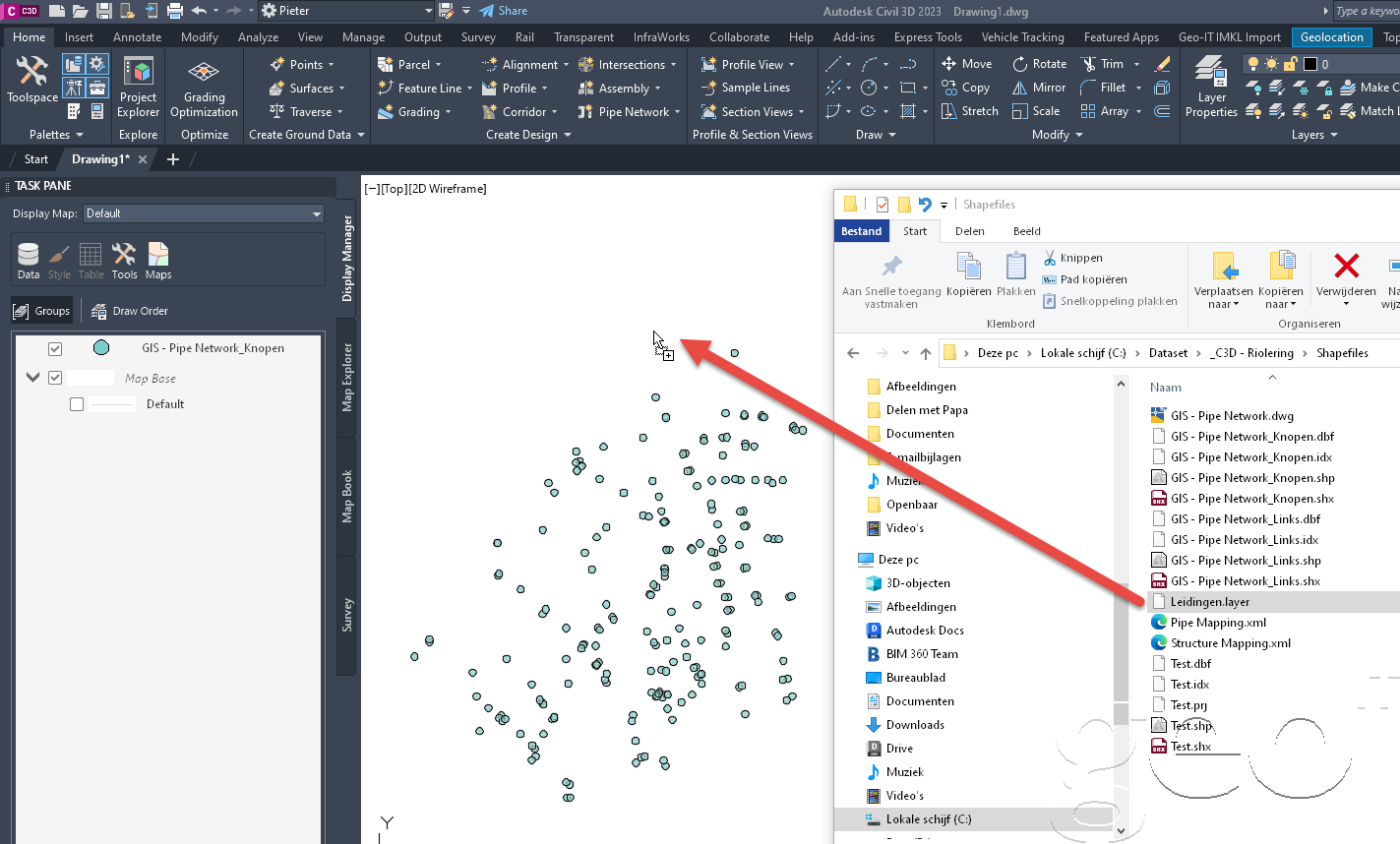

  7. Sleep nadien de gewijzigde en bewaarde *.layer file naar de tekening.

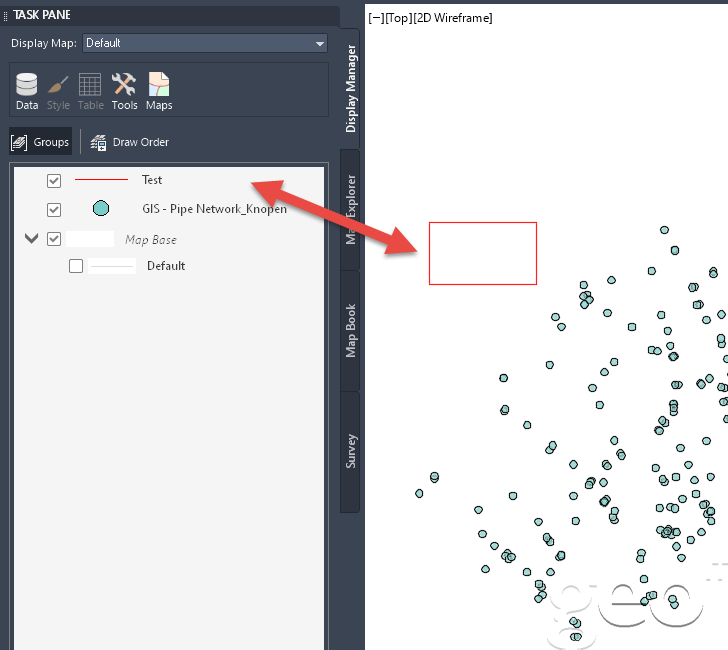

  8. De nieuwe geometrie komt in de tekening maar met dezelfde Styling als de vorige connectie.




Bij het opnieuw verwijzen naar een nieuwe SHP herhaal je stappen 4 t.e.m. 7.
