Geo-IT

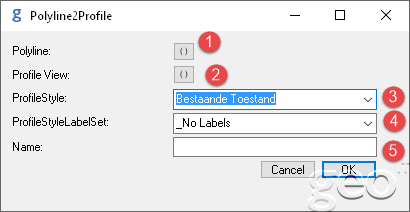

PolyLine To Profile

Avec cette fonction, vous pouvez convertir des polylignes AutoCAD en profils Autodesk Civil 3D.

Utilisation:

1. Sélectionnez la polyligne à convertir qui est dessinée dans la vue profil souhaitée.
2. Sélectionnez la vue Profil dans laquelle la polyligne doit être incluse en tant que nouveau profil.
3. Spécifiez le style de profil souhaité pour le nouveau profil.
4. Sélectionnez le jeu d’étiquettes à appliquer pour ce nouveau profil
5. Entrez un nom pour le nouveau profil. Ce nom ne peut pas être identique au nom d’un profil déjà existant.

Exemple d’application :

Créez un profil en long avec des polylignes standard, effectuez éventuellement des opérations telles que le décalage, etc. ... Vous pouvez ensuite convertir ces lignes AutoCAD en un profil Autodesk Civil 3D pour une conception plus détaillée ou les machines guidées.

Profile To Polyline

Avec cette fonction, vous pouvez convertir des profils C3D en polylignes AutoCAD. L’avantage est que vous pouvez appliquer des commandes AutoCAD standard à cela: par exemple, Offset, Divide, etc.

Utilisation:

1. Sélectionnez le profil Autodesk Civil 3D à convertir
2. Sélectionnez la vue Profil
3. Spécifiez la valeur à segmenter les arcs de transition verticales.

Exemple d’application :

Peut modifier des 'profils' avec des commandes AutoCAD standard. Ensuite, ceux-ci peuvent ensuite être reconvertis en profils Autodesk Civil 3D si vous le souhaitez.

Join Profile

Variante de la commande 'Join' d’AutoCAD pour fusionner 2 profils adjacents en un seul nouveau profil.

Utilisation:

1. Sélectionnez le premier profil
2. Sélectionnez le profil à fusionner avec le profil sélectionné à l’étape 1.

Profile to 3D Polyline

Convertissez un profil C3D en polyligne 3D dans la vue en plan. Une polyligne 3D est créée sur le tracé d’axe à laquelle appartient le profil afin d’obtenir une géométrie 3D dans la vue en plan. Les rayons de courbe de l’axe et de profil sont perdus.

Utilisation:

1. Dans la vue de profil appropriée, sélectionnez le profil C3D que vous souhaitez convertir.
2. Une polyligne 3D est créée dans la vue en plan (dans le calque courant) sur le tracé de l’axe auquel appartient le profil converti.

Exemple d’application :

Les « profils » sont convertis en polylignes AutoCAD 3D standard, qui peuvent être utilisées pour d’autres applications si ces applications ne prennent pas en charge C3D.

3D Polyline to Profile

Cela permet de convertir une polyligne 3D à partir d’une vue en plan, fourni ou non, en un axe et un profil correspondant. Un axe/profil existant peut également être mis à jour.

Utilisation:

1. Dans la vue en plan, sélectionnez la polyligne 3D que vous souhaitez convertir.
2. Dans la ligne de commande, entrez le nom du nouvel axe à créer
3. La boîte de dialogue suivante apparaîtra:

    Cette fenêtre est divisée en 2 parties:

   La partie supérieure 'Créer un axe/profil' affiche les paramètres pour créer un nouvel axe/profil et ce qu’il doit respecter (style, étiquetage,...).

   La partie inférieure 'Modifier l’axe/profil' mettra à jour l’axe/profil choisi en fonction de la géométrie de la polyligne 3D.



Exemple d’application :

Convertissez rapidement la géométrie AutoCAD 3D livrée en objets C3D (axes et profils) en fonction de la conception dynamique.

Section to 3D polyline

Convertit le Profil en travers de surface en polyligne 3D sur la ligne existante ou les tabulations. Cette polyligne est dessinée dans le calque courant.

Les Profils en travers du Projet 3D ne sont pas prises en charge. (conseil : utilisez Surface Projets 3D pour en faire une section)

Utilisation:

1. Sélectionnez le Profils en travers de Surface à convertir.
2. Sélectionnez la vue Profil
3. Spécifiez la valeur à segmenter les arcs de transition verticales.

Exemple d’application :

Ce bouton garantit qu’après avoir sélectionné une section dans une vue de section, la géométrie de cette section est convertie en polyligne 3D sur la vue en plan au niveau de la tabulation respective. Les applications peuvent être trouvées dans, par exemple, l’exportation vers d’autres logiciels (AutoCAD, machines guidées,...).

Project Points To Alignment

Cette fonction permet d’effectuer des mesures de profil en long sur terrain. Les points CoGo mesurés sont ainsi projetés sur un axe théorique (Axe C3D).

Utilisation:

1. Sélectionnez l’axe sur lequel les points CoGo doivent être projetés.
2. Sélectionnez ensuite les points CoGo à projeter.
3. Spécifiez le tampon souhaité autour de l’axe. Ce tampon détermine une zone parallèle à l’axe. Seuls les points CoGo sélectionnés qui se trouvent à l’intérieur de cette distance tampon seront projetés.
4. Indiquez si vous souhaitez déplacer les points CoGo d’origine sur l’axe. Si vous répondez « Non », un nouvel ensemble de points CoGo sera créé. Lorsque vous choisissez de créer de nouveaux points, ces nouveaux points reçoivent une description brute avec la mise en forme suivante :
   LPPROJ_ [RawDesc], où la valeur [RawDesc] est dérivée de la description brute des points CoGo d’origine. Ainsi, lorsqu’un point CoGo a une description brute avec une valeur 'Axe_Route', sa variante projetée obtiendra la description brute LPPROJ_ Axe_Route. Cela permet à l’utilisateur de créer rapidement des groupes de points qui contiennent uniquement les points CoGo projetés.

Exemple d’application :

Les points d’un axe mesuré peuvent être projetés sur un axe théorique, puis générés par des profils en long qui passent exactement à travers ces valeurs Z. À cette fin, il est possible d’utiliser une Surface créée sur la base, entre autres, d’un groupe de points basé sur la nouvelle description brute mentionnée ci-dessus.

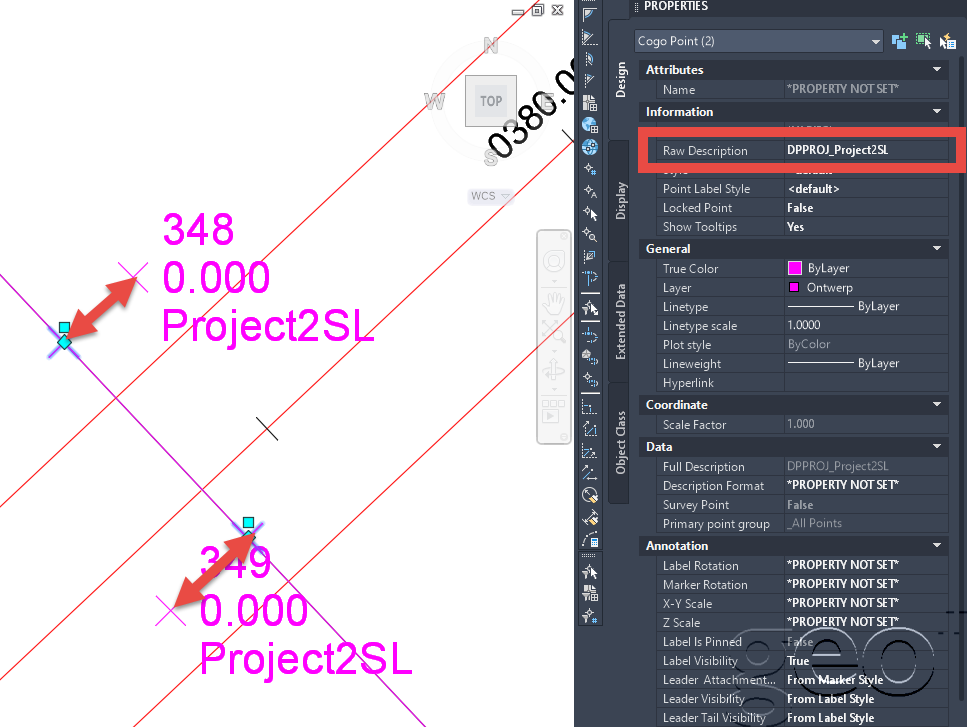

Project Points To Sample Line

Cette fonction permet d’effectuer des mesures transversales sur site. Les points CoGo mesurés sont ainsi projetés sur une section transversale théorique (Tabulation).

Utilisation:

1. Sélectionnez la tabulation sur laquelle les points CoGo doivent être projetés.
2. Sélectionnez ensuite les points CoGo à projeter.
3. Spécifiez la distance tampon souhaitée autour des tabulations. Ce tampon détermine une zone parallèle aux tabulations. Seuls les points CoGo sélectionnés qui se trouvent à l’intérieur de cette distance tampon seront projetés. Ces nouveaux points reçoivent une description brute avec la mise en forme suivante :
   DPPROJ_ [RawDesc],où la valeur [RawDesc] est dérivée de la description brute des points CoGo d’origine. Ainsi, lorsqu’un point CoGo a une description brute avec une valeur de 'PT_Route', sa variante projetée obtiendra la description brute LPPROJ_PT_Route. Cela permet à l’utilisateur de créer rapidement des groupes de points qui contiennent uniquement les points CoGo projetés.




Exemple d’application :

Les points d’une section transversale mesurée peuvent être projetés sur une section transversale théorique, pour ensuite créer en créer des profils en travers qui traversent précisément ces valeurs Z. Sur la base d’un groupe de points avec ces points CoGo projetés, une surface peut ensuite être créée si vous le souhaitez.

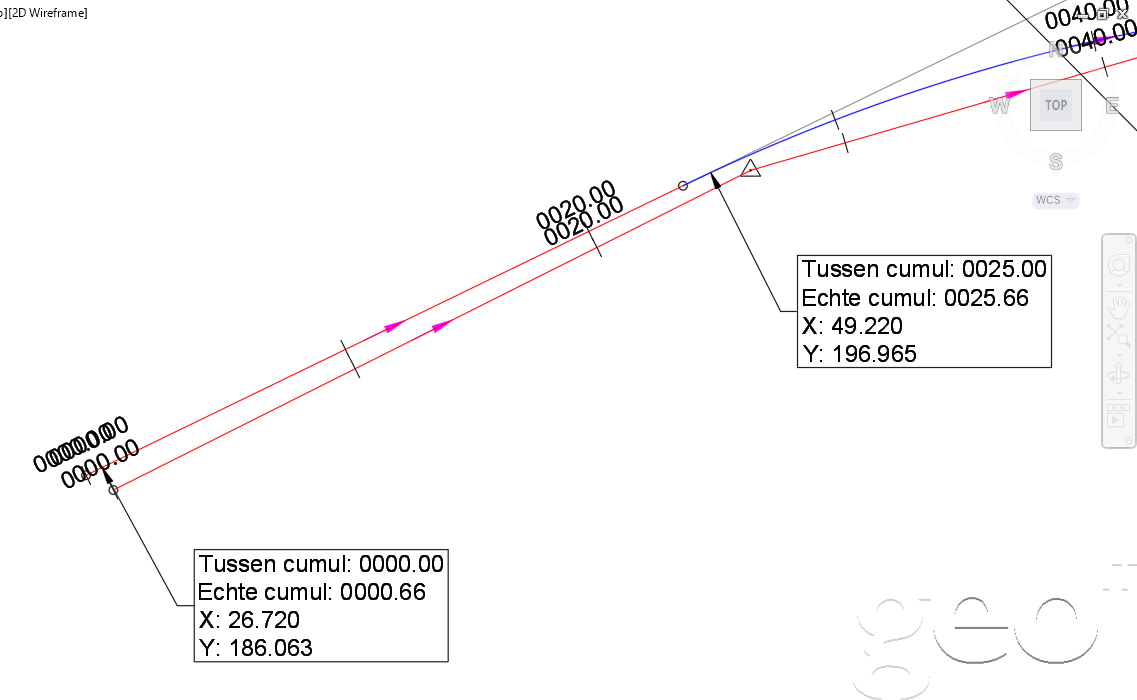

Alignment Project Cumul

Projeter les distances cumulées en fonction d’un certain intervalle d’un itinéraire ‘As-Built’ (axe 1) sur un itinéraire conçu (axe 2). Des équations de station sont utilisées, qui sont placées dans leurs nouvelles étiquettes respectives.

Ou : projeter les distances cumulées d’un axe adjacent.

Utilisation:

1. Sélectionnez l’axe qui doit représenter l’axe As-Built.
2. Sélectionnez l’axe qui doit représenter l’état conçu.
3. Spécifiez l’intervalle souhaité selon lequel les étiquettes contenant les informations pertinentes doivent être placées.

Exemple d’application :

Étiquetage ou détermination des écarts d’un itinéraire As-Built avec un itinéraire théoriquement conçu.

Crossing Figures On Alignment

Cette fonction place automatiquement les points C3D à chaque intersection entre une Ligne Caractéristique de Terrain et l’axe avec l’élévation de la ligne d’entité. Par exemple, ces points peuvent être projetés sur le profil en long avec un style correspondant basé sur le calque. De plus, sur la base de la description brute spécifique, ils peuvent également être rapidement filtrés via des groupes de points.

Utilisation:

1. Sélectionnez l’axe avec lequel les Lignes Caractéristique de Terrain doivent se croiser.
2. Sélectionnez ensuite les Lignes Caractéristique de Terrain qui croisent l’axe sélectionné dans étape 1.

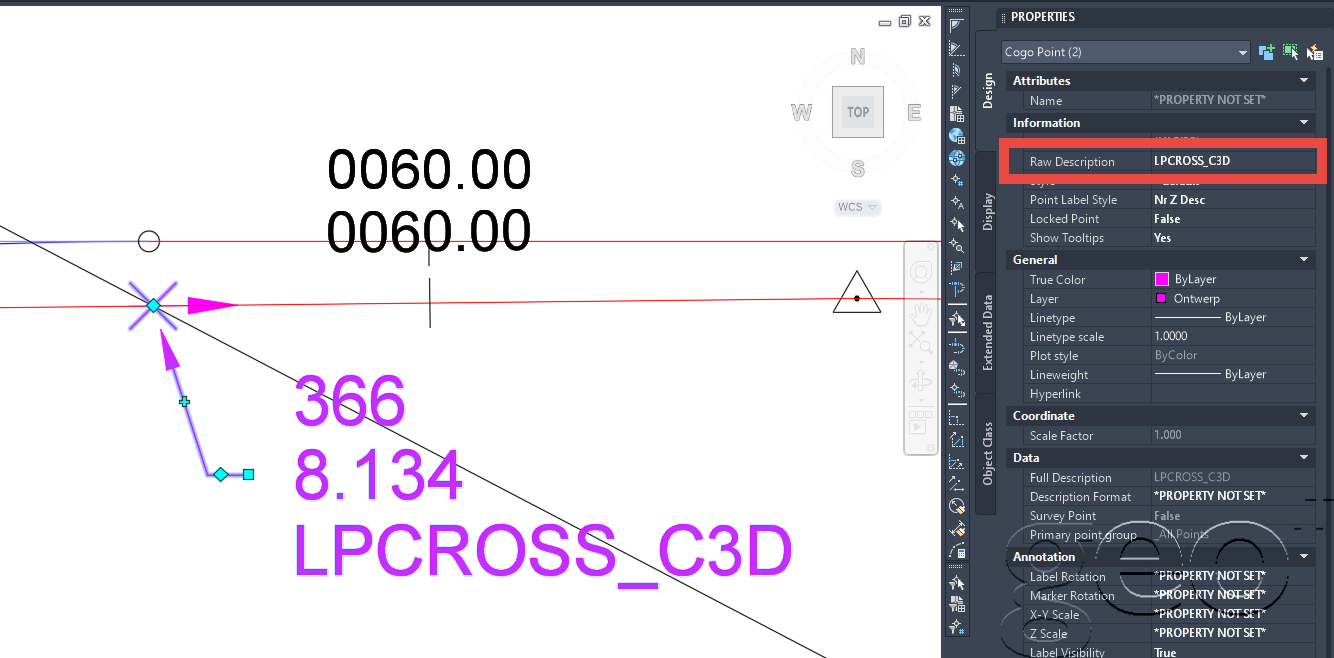

3. Les points CoGo sont créés au point d’intersection. Ces nouveaux points reçoivent une description brute avec la mise en forme suivante :
   LPCROSS_ [Calque],où la valeur [Calque] est dérivée du calque dans lequel les Lignes Caractéristique de Terrain traversant l’axe ont été dessinées. La hauteur du point est déterminée par interpolation sur la Ligne Caractéristique de Terrain.




Exemple d’application :

Cette fonction affiche automatiquement les objets qui se croisent (par exemple, les clôtures, les lignes utilitaires, etc.) dans le profil longitudinal où un symbolisme spécifique peut être appliqué.

Profile 3D Cumul Label

Étant donné que vous ne pouvez pas placer d’étiquettes avec les distances cumulées 3D dans un profil (vue), cette fonction offre une solution pour cela.

Avec cette fonction, vous pouvez placer les étiquettes aux sommets d’un profil dans une vue de profil. La valeur étiquetée est la distance de cumul 3D du profil.

Remarque:pour que cette fonction fonctionne, le style de texte '3DCUMUL' doit exister. S’il n’existe pas encore, il peut être créé avec la hauteur de texte souhaitée, la police,... .

Conseil : fournissez ce style de texte 3DCUMUL dans votre template/gabarit.

Utilisation:

1. Sélectionnez le profil que vous souhaitez étiqueter.
2. Sélectionnez ensuite la vue Profil du profil nouvellement sélectionné.

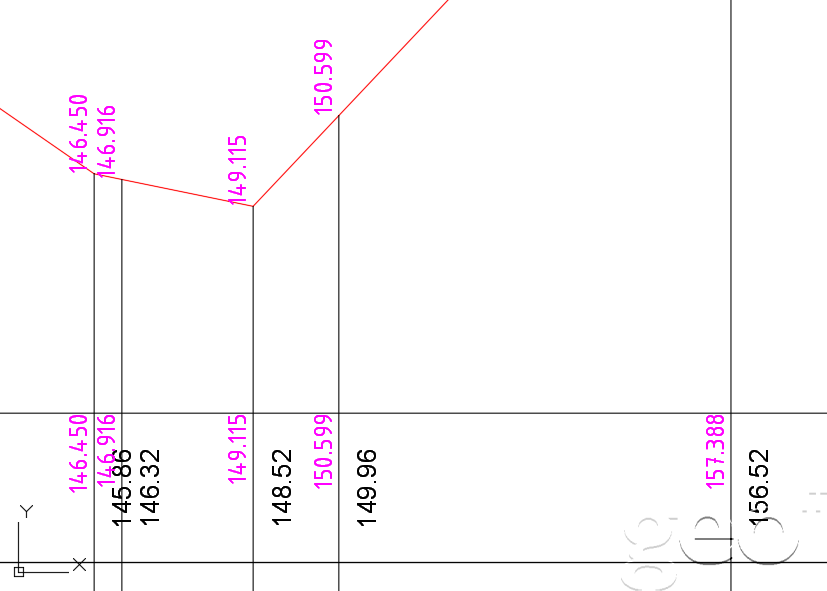

3. Les étiquettes sont placées à la fois sur le profil et en haut de la barre de données Vue du profil


Exemple d’application :

Cette méthode d’étiquetage peut être très utile dans le monde du forage directionnel, où la longueur 3D réelle de l’alésage / tuyau peut être indiquée.

Point Group Sorted Export

Cet outil exporte tous les points vers un fichier ASCII (*.csv). La particularité de ce fichier CSV est que les points sont triés en fonction de leur emplacement. Par exemple, les points sont triés en fonction de l’interpolation de voisinage naturel.

Utilisation:

1. Sélectionnez un point CoGo qui fait partie du groupe de points que vous souhaitez exporter vers un fichier CSV. Le groupe de points utilisé est le groupe de points dit principal. Le point sélectionné est également le point de départ auquel le tri aura lieu.
2. Décidez où et sous quel nom vous souhaitez écrire le fichier CSV.

Exemple d’application :

Cette fonction est utile, par exemple, pour trier les points d’axe d’une route ou d’un cours d’eau s’ils ont un ordre « aléatoire » en termes de numérotation. Le tri génère une liste de coordonnées dans laquelle les points sont triés en fonction de l’itinéraire, afin de pouvoir facilement construire une « ligne d’axe » à travers ces points « successifs ».

Le tri commence à partir du point que vous devez indiquer lors de la mise en œuvre du programme.

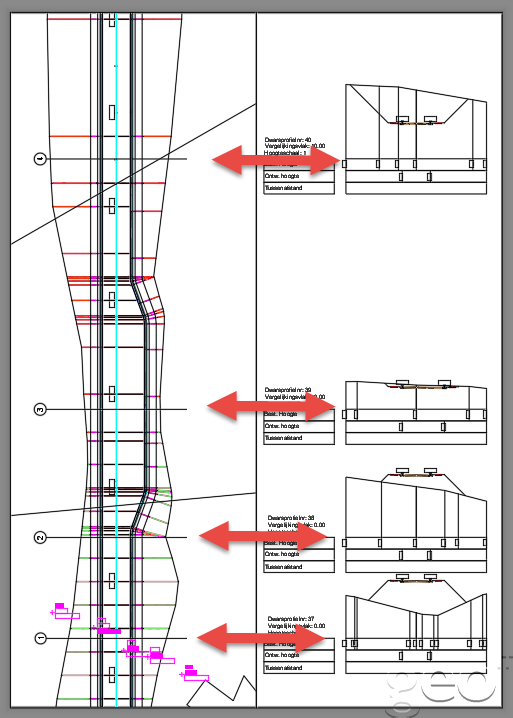

Order Section Views

Cette fonctionnalité vous permet d’ajuster la position d’une vue de section dans un groupe de vues de profils en travers. Par exemple, vous pouvez très bien définir des colonnes, des lignes, des espacements ou éventuellement des distances intermédiaires par cumul.

Utilisation:

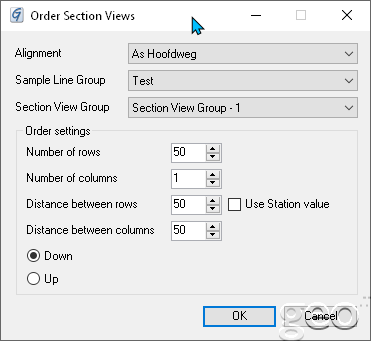

1. Après avoir activé la fonction, vous obtiendrez la boîte de dialogue suivante:


2. Sélectionnez Axe, Groupe de tabulations et Groupe de vues de profils en travers dans les sections que vous souhaitez réorganiser.
3. Définissez les valeurs comme vous le souhaitez


   1. Number of rows: nombre de lignes souhaitées que vous souhaitez créer
   2. Number of Colums: nombre de colonnes souhaitées dans lesquelles les vues de profils en travers doivent être triées
   3. Distance between rows: distance entre les lignes des vues de profils en travers
   4. ‘Use Station Value’: utilise l’espacement entre les tabulations et applique cette valeur comme distance entre les lignes des vues de profils en travers.
   5. Distance between colums: distance entre les colonnes Vues de profils en travers
   6. Down : réorganise les vues de profils en travers de haut en bas
   7. Up : réorganise les vues de profils en travers de bas en haut.

Exemple d’application :

Cette fonction est une alternative (plus accessible) au style de tracé de groupe, qui détermine la disposition initiale/générale des vues de profils en travers. Cette fonction « écrase » les paramètres du style de tracé de groupe. Via la fonction C3D 'Mettre à jour la disposition du groupe', vous pouvez bien sûr revenir aux paramètres standard du style de tracé de groupe.

En outre, cet outil offre la possibilité de placer les vues de profils en travers « à côté » de leurs lignes d’échantillon respectives en utilisant l’option « Utiliser la valeur de la station ». Cela peut être utile à des fins d’impression spécifiques.

Points Profile Report

Pour créer un rapport des points avec des données concernant un axe et un profil. Les données disponibles dans le rapport sont : Nr, X, Y, Z, Offset vs Alignment, Slope to Profile, Height difference, XYZ projeté sur Alignment, etc...

Utilisation:

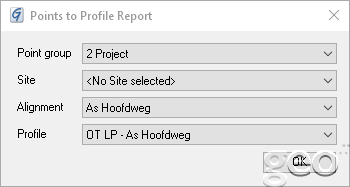

1. Après avoir activé la fonction, vous obtiendrez la boîte de dialogue suivante:


2. Effectuez les sélections souhaitées dans les listes déroulantes ou
   1. Point Group: nom de la collection de points que vous souhaitez inclure dans le rapport
   2. Site: le site dans lequel se trouve l’axe à choisir.
   3. Alignment: axe de référence sur lequel les données de position (X, Y,...) doivent être calculées.
   4. Profile: profil de référence lié à l’axe de référence sélectionné ci-dessus par rapport auquel les données d’altitude (Z, pentes,...) doivent être calculées.
3. Décidez où et sous quel nom vous souhaitez écrire le fichier TXT.

Exemple d’application :

Cet outil peut être utile pour obtenir des données supplémentaires pour les piquets à implanter. Cela peut également être utile pour un contrôle supplémentaire dans la conception des projets 3D (en plus de la commande 'Créer des points CoGo à partir d’un Projet 3D’)

XYZ to Alignment And Profile

Pour créer/mettre à jour un axe et un profil basés sur un fichier ASCII avec des données XYZ.

Utilisation:

1. Accédez au fichier XYZ à lire

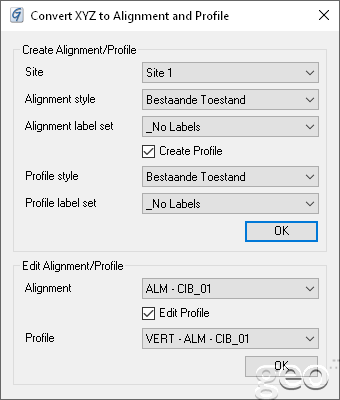

2. Complétez les paramètres souhaités dans la boîte de dialogue suivante. Les paramètres sont similaires à ceux de la fonction mentionnée ci-dessus '3D Polyline to Profile'


3. Un axe (avec ou sans profil d’accompagnement) a été créé/mis à jour. S’il s’agit d’un nouvel axe, il recevra un nom dérivé du nom de fichier du fichier TXT lu.

Exemple d’application :

Cette fonction prouve son utilité si, par exemple, vous n’obtenez les données XYZ qu’à partir d’un itinéraire spécifique (arbre, forage contrôlé,...). Vous pouvez ensuite créer un axe (X,Y) et un profil correspondant (vue) (Z).

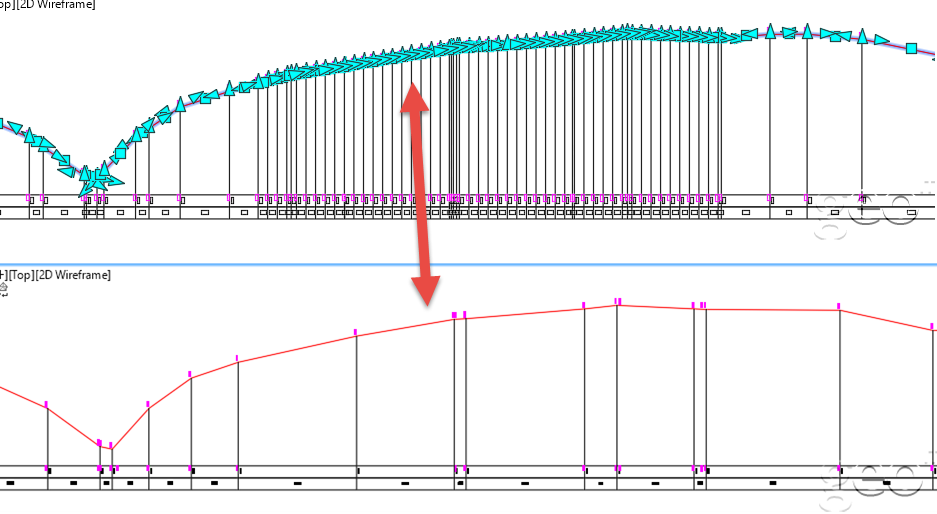

Weed Alignment Or Profile

Simplifie l’axe/profil en supprimant les points de flambage excédentaires en fonction de la longueur de segment souhaitée et de l’angle autorisé entre les segments.

Utilisation:

1. Après avoir lancé la commande, sélectionnez l’axe ou le profil
2. Dans la boîte de dialogue ci-dessous, définissez les facteurs de généralisation souhaités pour simplifier:


   1. Length: longueur minimale souhaitée d’un segment. Si les segments sont inférieurs à la valeur spécifiée, les sommets excédentaires sont supprimés


   2. Angle: paramètre supplémentaire pour ne pas supprimer trop de sommets en fonction de seulement la distance. Ce paramètre garantit que s’il existe une différence angulaire entre les segments successifs supérieure à la valeur spécifiée, ces sommets doivent être conservés. Une description de paramètres similaires peut être trouvée ici (chapitre « Facteurs de généralisation »).

Exemple d’application :

Par exemple, si vous avez converti une polyligne (3D) en axe/profil, elle peut contenir un nombre excessif de segments. Cette fonction effectue une sorte de « nettoyage » de l’axe / profil afin qu’il devienne / reste modifiable.

Join Alignment

Variation sur la commande 'Join' d’AutoCAD pour fusionner 2 axes adjacents en un seul nouvel axe.

Utilisation:

1. Sélectionnez le premier axe
2. Sélectionnez l’axe à fusionner avec l’axe sélectionné à l’étape 1.

Exemple d’application :

Cela vous permet de fusionner 2 axes en 1 axe. La géométrie de l’axe 2 est ajoutée à l’axe 1

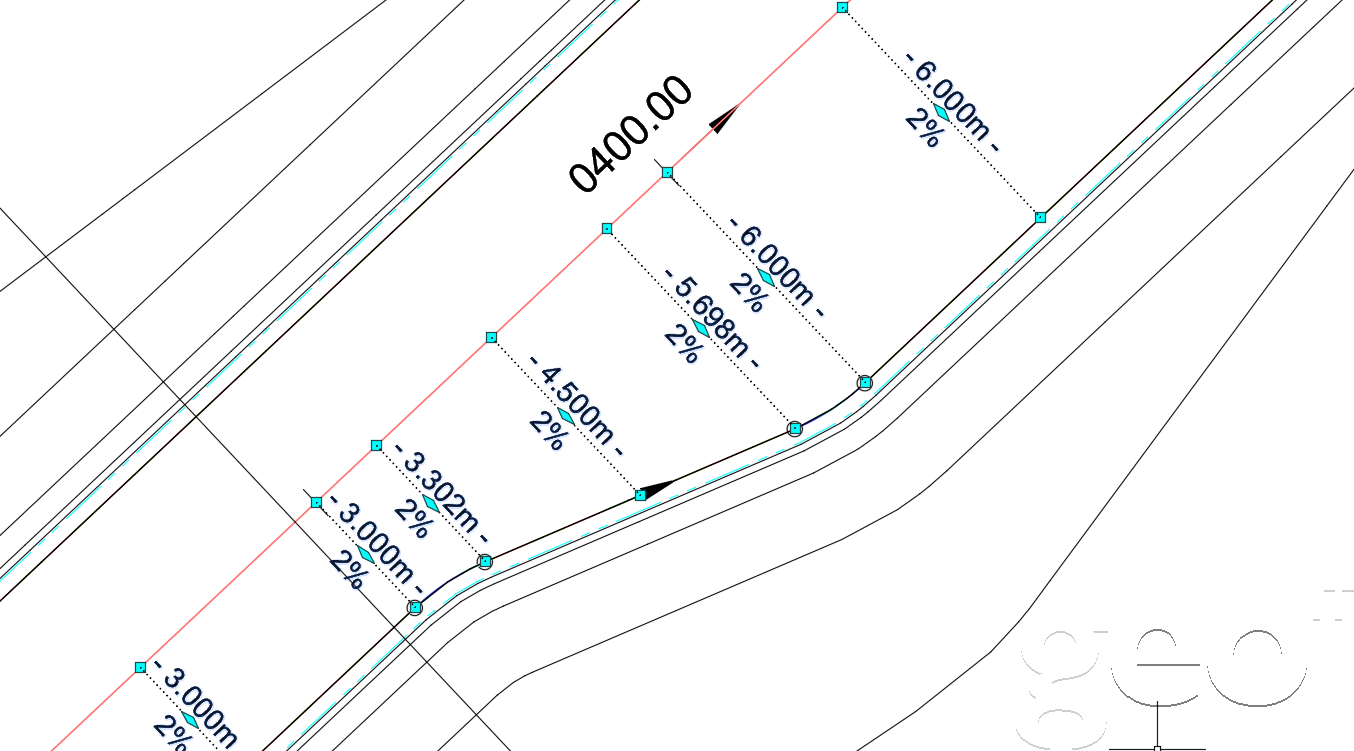

Label Between Feature Lines

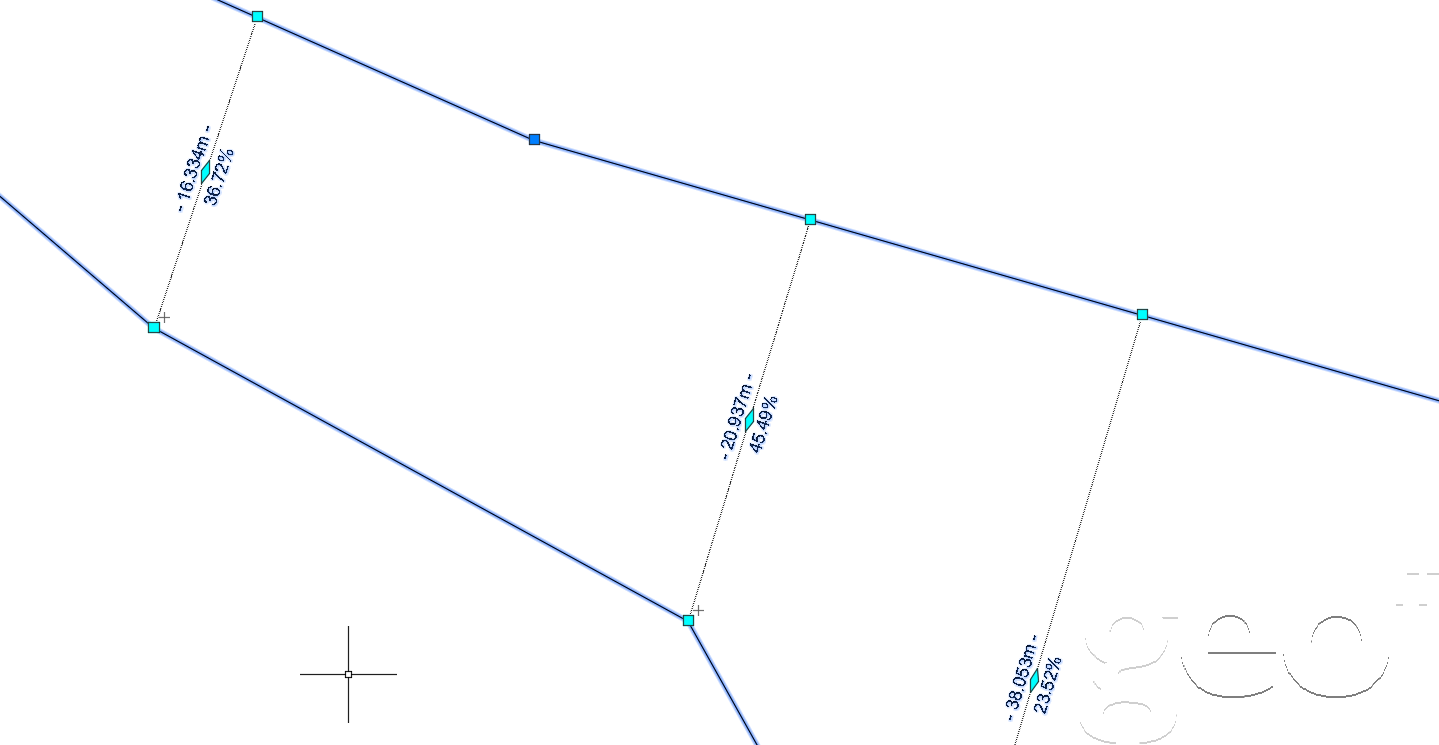

Créer des étiquettes avec distances, pentes,... aux points de flambage entre 2 lignes d’entités. Cet outil utilise le style d’étiquette défini comme étiquette de ligne générale par défaut.

Utilisation:

1. Sélectionnez la première Ligne Caractéristique de Terrain. C’est au niveau des sommets de cette Ligne Caractéristique de Terrain que les étiquettes seront placées
2. Sélectionnez la 2^ème Ligne Caractéristique de Terrain par rapport au quelles les étiquettes avec la première Ligne Caractéristique de Terrain doivent être placées.

Exemple d’application :

Déviations, annotation des pentes entre 2 tracés (Lignes Caractéristiques de Terrain)

Label between Corridor Feature Lines

Variante de la commande précédente. Cependant, elle se base ici sur les Lignes Caractéristiques de Terrain d’un Projet 3D (Corridor Feature Lines).

Utilisation:

1. Sélectionnez le Projet 3D sur lequel vous souhaitez étiqueter entre 2 lignes

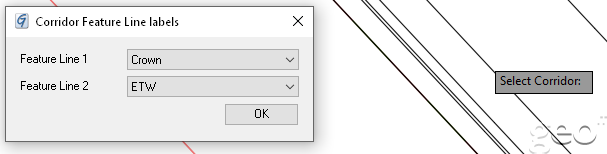

2. La boîte de dialogue suivante s’affiche :Sélectionnez dans les listes déroulantes les noms (codes) des Lignes Caractéristiques de Terrain de Projet 3D entre lesquelles vous souhaitez étiqueter.




Exemple d’application :

Inspection visuelle des distances/pentes/... entre les Lignes Caractéristiques de Terrain du Projet 3D.

Legend of Blocks

Crée une légende des blocs utilisés, ainsi que des styles de ligne utilisés dans un dessin.

Conseil : fournissez à votre gabarit/template un style de tableau qui répond à vos besoins de mise en forme.

Utilisation:

1. Activez la commande
2. Cliquez sur un endroit du dessin où la légende doit provenir.
3. Une table AutoCAD est créée avec 3 colonnes
   1. Une colonne avec les symboles/styles de ligne
   2. Colonne avec le nom du bloc/nom du calque dans lequelle ce style de ligne a été utilisé.
   3. Colonne dont la description appartient au calque du style de ligne.

Label Kruinbreedte

Avec les fonctions « GeoIT Kruinbreedte * », les dimensions AutoCad peuvent être automatiquement placées entre le haut d’un fossé dans la vue de profil en travers. Grâce à «Label Kruinbreedte Settings», la position de la ligne de mesure peut être recherchée automatiquement en fonction de la hauteur et de l’angle. Ce dernier se fait ensuite via la commande «Label Kruinbreedte Vind».

La commande " Label Kruinbreedte Maak " est une variante« manuelle », où la position où vous sélectionnez la polyligne détermine où la ligne Kruinbreedte doit être placée.

En d’autres termes, l’outil contient 3 fonctions:

• GEOIT_KRUINBREEDTE_SETTINGS  à bouton “Label Kruinbreedte Settings”
• GEOIT_KRUINBREEDTE_MAAK  à bouton “Label Kruinbreedte Maak”
• GEOIT_KRUINBREEDTE_VIND à bouton “Label Kruinbreedte Vind”

1. Ajuster les paramètres

• Commande : GEOIT_KRUINBREEDTE_SETTINGS
• Bouton: “Label Kruinbreedte Settings”

Ici, vous pouvez ajuster 2 paramètres: HOek et DImstyle (voir ligne de commande).

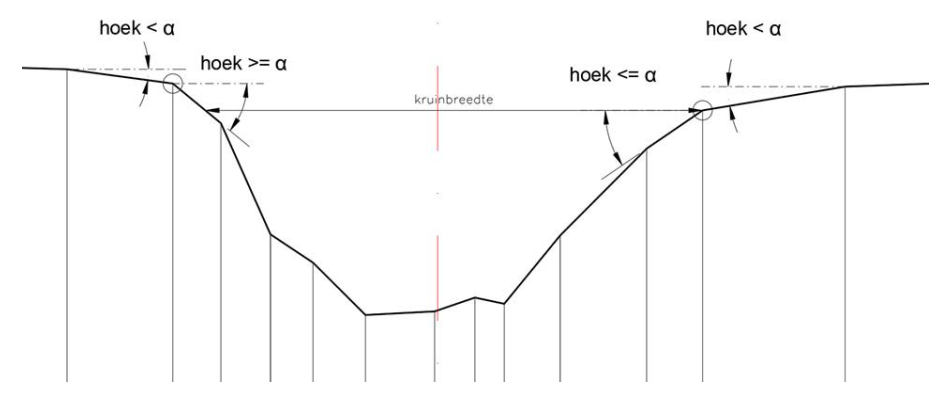

HOek : définit l’angle avec l’horizontale à partir laquelle le programme détermine le sommet du talud (voir figure ci-dessous). Cet angle doit être de 10° en standard mais peut être ajusté si nécessaire.

DImstyle : entrez le nom du style à double flèche (dans le champ fourni).

modèle c’est le style «KRUINBREEDTES»)

2. Dessinez toutes les largeurs de couronne à la fois

• Commande : GEOIT_KRUINBREEDTE_VIND
• Bouton: « Label Kruinbreedte Vind »

Après avoir activé la commande, cliquez une fois sur une ligne de profil. Toutes les lignes de profil doivent être polylignes. Le programme place des largeurs de couronne sur tous les profils en travers du dessin.

3. Dessinez une seule largeur de couronne

• Commande : GEOIT_KRUINBREEDTE_MAAK
• Bouton: « Label Kruinbreedte Maak»

Cette fonction est utilisée, par exemple, pour corriger une largeur de couronne générée automatiquement incorrecte.

Après avoir activé la commande, cliquez sur la ligne de profil à la hauteur de l’endroit où vous pensez que la largeur de la couronne devrait être. De cette façon, vous pouvez immédiatement dessiner la bonne largeur de couronne en un seul clic

Conclusion:

Toutes les largeurs de couronne placées automatiquement DOIVENT être vérifiées visuellement!

L’outil placera correctement quelques largeurs de couronne lors de la première tentative. Avec des profils croisés plus complexes, les choses peuvent parfois mal tourner. Par exemple, une construction spéciale, un profil qui contient à la fois le fil d’eau et un fossé de voie, un profil où il y a encore une différence significative de hauteur dans le niveau du sol à l’extérieur du fil d’eau, ...

Les mauvaises largeurs de couronne peuvent simplement être enlevées et avec GEOIT_KRUINBREEDTE_MAAK vous mettez une seule largeur de couronne au bon endroit. Si cela ne fonctionne pas non plus, définissez manuellement une ligne de cote.

Exemple d’application :

Outil spécifique pour les utilisateurs qui travaillent avec des cours d’eau et qui souhaitent visualiser ces informations dans leurs profils.

Move Sample Line Group

Déplacement d’un groupe de tabulations entier d’un axe à un autre.

Utilisation:

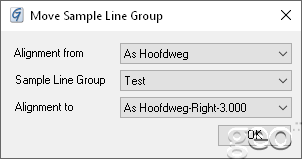

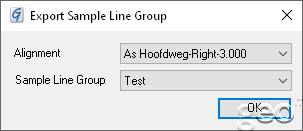

1. Après avoir activé la fonctionnalité, vous verrez la boîte de dialogue suivante :


2. Faites les sélections souhaitées :
   1. Alignment from : axe source qui contient déjà un exemple de groupe de tabulations que vous souhaitez déplacer vers un autre axe.
   2. Groupe de lignes  d’exemple : Axe à partir du groupe de lignes d’échantillons que vous souhaitez déplacer
   3. Axe sur: l’axe vers lequel vous souhaitez déplacer le groupe de lignes d’échantillon sélectionné.

Exemple d’application :

En cas d’erreurs lors de la création de lignes d’échantillon et de leurs profils croisés associés, tels que le placement sur le mauvais axe, cet outil évite d’avoir à passer par tout le processus de dimensionnement de ces lignes d’échantillon lors de la recréation sur le bon axe.

Après tout, les lignes d’échantillon existantes (d’un certain groupe de lignes d’échantillon) sur le mauvais axe sont déplacées vers l’axe correct avec cette fonction.

Report Sample Line Group

Cette fonction crée un fichier TXT dans lequel les positions (Cumul et XY) des tabulations sont exportées sur un axe.

Utilisation:

1. Après avoir activé l’outil, vous obtiendrez la boîte de dialogue ci-dessous:


2. Décidez où et sous quel nom vous souhaitez écrire le fichier TXT.
3. Le format du résultat est le suivant :
