In Civil 3D kan je volumes tussen terreinmodellen op verschillende manieren berekenen. Klassiek gebeurt dit via het Volumes Dashboard wanneer je het volume tussen een surface 'Bestaande Toestand' en een ontwerpsurface wil berekenen.


In dit artikel gaan we dieper in op het berekenen van volumes tussen meerdere lagen/terreinmodellen via de dwarsprofielenmethode:


  1. Maak een alignment aan volgens het gewenste tracé waarop je dwarsprofielen wenst te nemen.

  2. Creëer op dit alignment Sample Lines volgens een gewenst interval (dit interval bepaalt natuurlijk de nauwkeurigheid van de volumeberekening).
    Tip: maak – indien van toepassing - een sample line group aan voor DP’s ter documentatie en een aparte (onzichtbare) sample line group voor DP’s voor de volumeberekening. Deze laatste wordt gebruikt in het vervolg van dit artikel

    Afbeelding met tekst, elektronica Automatisch gegenereerde beschrijving

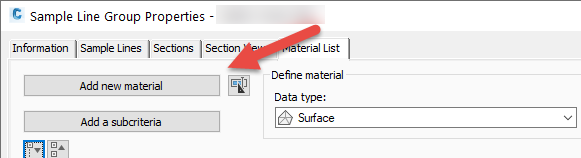

  3. In de Sample Line Group voor de volumeberekening kan je een Material List aanmaken (Sample Line Group Properties > tabblad Material List) door met de knop Add new Material de benodigde materialen aan te maken

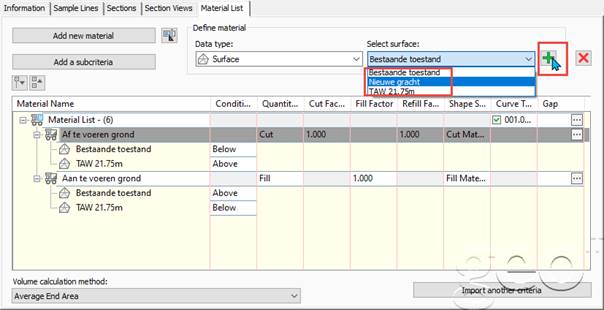

  4. Per materiaal kan je vervolgens de gewenste surfaces toevoegen: kies het datatype ‘Surface’ en voeg het gewenste surface toe aan het gewenste materiaal door dit materiaal te selecteren en vervolgens op het groene ‘+’-teken te klikken

    Afbeelding met tafel Automatisch gegenereerde beschrijving

    Stel ook de juiste ‘Quantity Types’ in: ‘Cut’ voor afgraving en ‘Fill’ voor ophoging. Desgewenst kan je onder de kolom ook een arcering (Shape Style) opgeven. Deze arceert dan in het dwarsprofiel de zone die overeenstemt met het materiaal bepaald tussen de opgegeven surfaces.

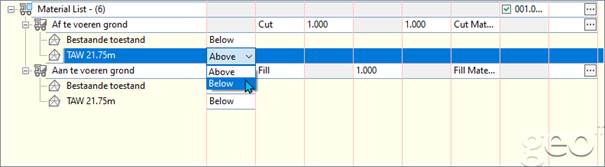

  5. Wanneer de benodigde surfaces toegevoegd zijn, kan je de condities wijzigen om aan te geven welke ‘lagen’ het materiaal betreft. Bijv. de laag onder ‘Surface 1’ en boven ‘Surface 2’. Dit geeft ‘grafisch’ aan wat ophoging (boven BT en onder ontwerp) en afgraving (onder BT en boven ontwerp) is.

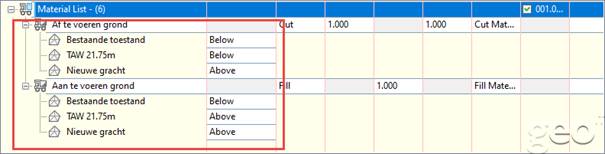

  6. Indien het complexere materialen tussen meerdere surfaces betreft, herhaal je bovenstaande om de gewenste ‘lagen’ te creëren zoals voorbeeld hieronder.



  7. Wanneer je op OK drukt, ziet je dat het gewenste snijvlak tussen deze drie Surfaces correct is gedefinieerd.

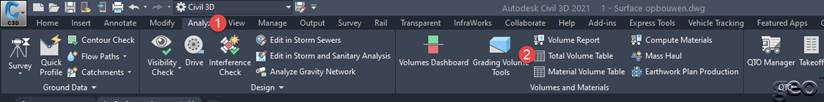

  8. Aanvullend kan je dan een volumetabel toevoegen via :

    Afbeelding met tekst, elektronica Automatisch gegenereerde beschrijving




Deze workflow wordt zéér duidelijk geïllustreerd in volgende filmpjes (EN):
