De combinatie van Revit en Navisworks is een ideale BIM-tool voor clash coördinatie. Met volgende workflow kunnen de locaties van de clashes in Revit gevisualiseerd worden.

Stap 1: Genereer het XML rapport in Navisworks

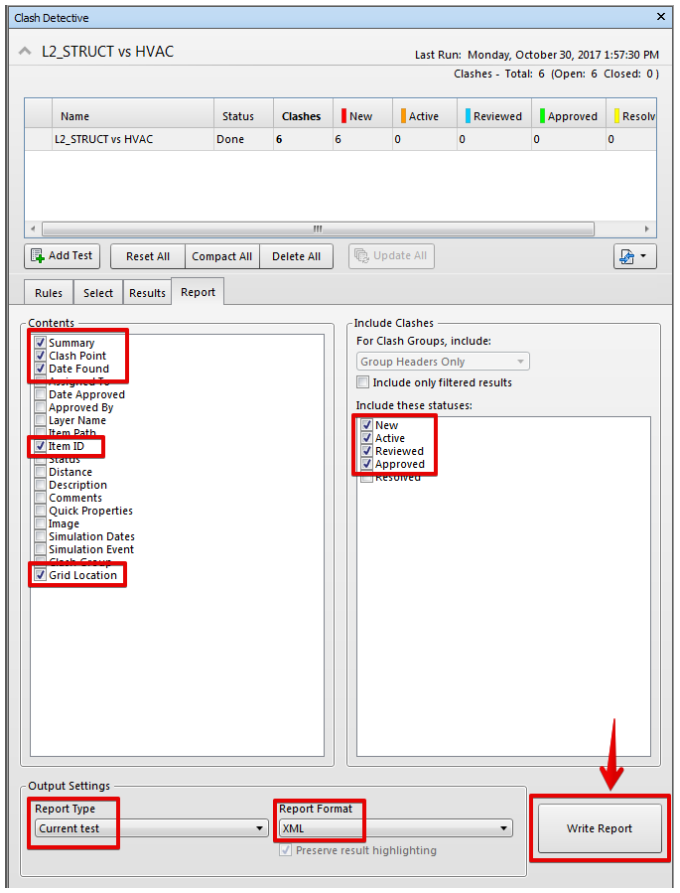

  • Start de Clash Detective en voer de test uit
  • Op de Report tab vink je bij Contents volgende velden aan:
    • Summary
    • Clash Point
    • Date Found
    • Item ID
    • Grid Location
  • Bij Output Settings maak je volgende instellingen:
    • Report Type = Current test
    • Report Format = XML
  • Klik op de knop "Write report" en schrijf het bestand weg op een locatie naar keuze

Stap 2: Converteer de XML naar een CSV-bestand met Excel

  • Open het XML-bestand in Excel
  • Kies "As an XML-table":
  • Druk OK op de volgende vraag:
  • Bewaar het bestand als een CSV-bestand op een locatie naar keuze


Stap 3: Importeer het CSV-bestand in Revit via Dynamo

  • Open het project in Revit
  • Download de Clash Sphere Family die onderaan dit artikel staat
  • Laad de Clash Sphere Family via de tab Insert - Load Family
  • Download het Dynamo-script dat onderaan dit artikel staat en kopieer het naar een locatie naar keuze
    • Je kan best een vaste locatie voor Dynamo-scripts bepalen
  • Laad het script via de Dynamo Player. Die vind je op de tab Manage - Dynamo Player

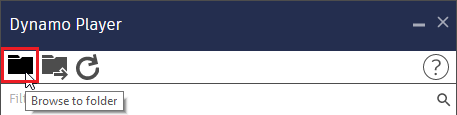

  • Kies "Browse to folder"
  • Selecteer de map met het Dynamo-script.

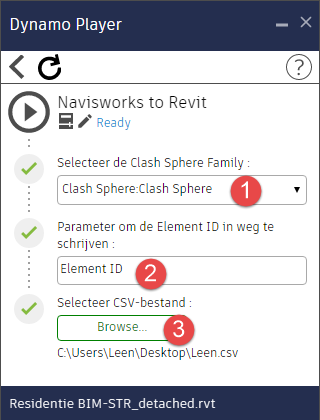

  • Kies voor "Edit inputs"
  • Volgende instellingen dienen gemaakt te worden:
    • 1: selecteer de Clash Sphere Family
    • 2: geef de naam van de parameter om de Element ID in weg te schrijven. In de Family in bijlage is dat "Element ID"
    • 3:selecteer het CSV-bestand
  • Voer dan het Dynamo-script uit via de Play knop
  • Op de coördinaten van de clashes wordt nu een Clash Sphere gecreëerd. De Clash Sphere is van de category Generic.

Nota's

Eenheden

Let op de eenheden waarmee je werkt in Revit en Navisworks. De eenheden gebruikt in het XML rapport dienen hetzelfde te zijn als degene gebruikt in Revit. Indien dit niet het geval is, kan je het Dynamo-script wijzigen om een omzetting van eenheden te doen:

  • Open de Dynamo-omgeving via de Tab Manage - Dynamo
  • Open het Dynamo-script

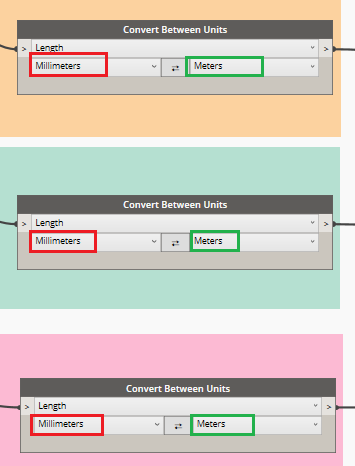

  • Bij zowel de X,Y als Z-coordinaat, kies de correcte units in de node "Convert between units"
  • De eenheden aan de linkerkant (rood) zijn de eenheden van het XML rapport/de CSV
  • De eenheden aan de rechterkant (groen) zijn de eenheden waarin Revit staat ingesteld
  • Bewaar het aangepaste script en volg de bovenstaande workflow door de Dynamo Player te gebruiken
