Instellingen van Options

Hieronder bevinden zich o.a. volgende instellingen:

  • De standaardlocatie van de templates (zeer belangrijk voor Civil 3D)
  • Welke template er geopend dient te worden bij aanklikken het "New Document" icoontje in de Quick Access Toolbar (ofwel het QNEW commando):
  • Plot-instellingen
  • Toolpalette-locaties
  • Voorkeuren van witte/zwarte modelspace
  • En andere customization...


Deze instellingen kunnen overgebracht worden door export en import van een Profile:

  • In de oude Civil 3D-installatie:
    • Druk op het Civil 3D-icoon in de linkerbovenhoek en kies 'Options'
    • Ga naar de tab 'Profiles'
    • Selecteer het gewenste profiel
    • Kies "Export"
    • Bewaar de file met extensie .arg op een locatie naar keuze
  • In de nieuwe Civil 3D-installatie:
    • Druk op het Civil 3D-icoon in de linkerbovenhoek en kies 'Options'
    • Ga naar de tab 'Profiles'
    • Kies "Import"
    • Kies de eerder bewaarde file met extensie .arg


P.S.: bovenstaande is ook van toepassing op alle andere AutoCAD-gebaseerde installaties (behalve AutoCAD LT)!


Belgian Country Kit

Downloadlink. De Country Kits zijn te downloaden als een installer (.msi). Let er op dat je de juiste versie kiest voor uw actuele Civil 3D-versie. Elke Civil 3D-versie heeft een eigen versie van de Country Kit.


De Country Kit voor Belgium bevat o.a.:

  • Subassemblies met Belgische boordstenen, belijningen, ... Deze zijn normaal beschikbaar in een aparte Toolpalette Group. Indien deze niet automatisch door de installer aangemaakt werd, kan je onderstaande procedure volgen om manueel de Belgian Subassemblies aan de Toolpalette toe te voegen:
    • Activeer de Tool Palette via de Home tab - Palettes Panel - Tool Palettes

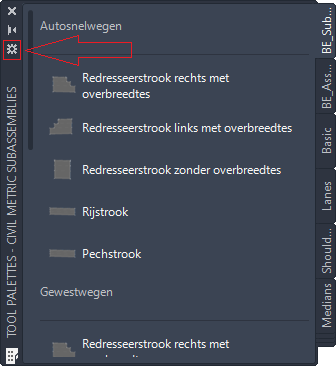

    • Ga naar de properties van de Tool Palettes

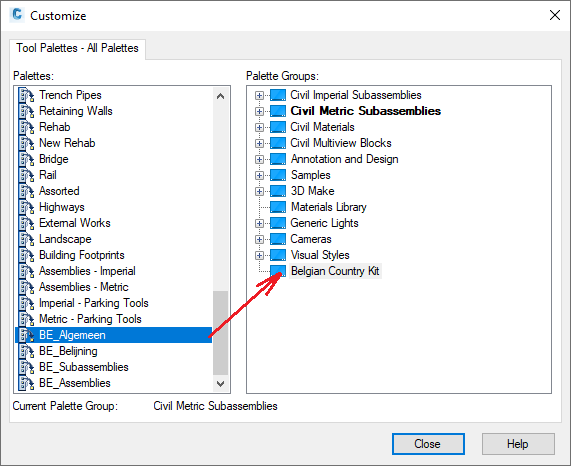

    • Kies Customize Palettes
    • Neem nota van de current Palette Group, de huidig actieve Palette Group. Die staat in het vetjes. Maak ofwel een nieuwe Palette Group aan, of kies een bestaande Palette Group waaraan je de Palettes van de Country Kit wilt toevoegen.
    • Sleep vervolgens het gewenste Palette van de Palettes aan de linkerkant naar de Palette Group aan de rechterkant

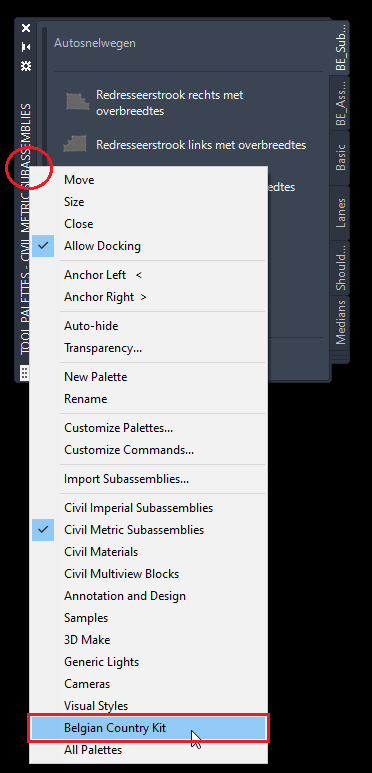

    • Door te rechtsklikken op de titelbalk van de Tool Palettes kan een andere Tool Palette Group als Current ingesteld worden
    • Vervolgens kunnen de Subassemblies geselecteerd worden om toe te voegen aan een Assembly.


Geo-IT modules installeren

De installatie hiervan staat beschreven in een ander Freshdesk-artikel.

Het gaat om o.a. volgende modules:

Mapstatusbar

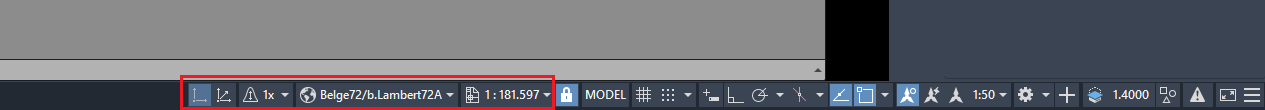

De werkbalk waarin het o.a. mogelijk is in één oogopslag te controleren of jouw huidige tekening een Geografisch Referentiesysteem toegewezen heeft gekregen of om het correcte coördinatensysteem (Lambert72) toe te wijzen aan je plan, kan getoond worden door het commando MAPSTATUSBAR in te geven. Geef vervolgens Show in om de balk tevoorschijn te doen komen:


Het toewijzen van het juiste Geografisch Referentiesysteem kan je doen door op het pijltje te klikken naast het foute systeem of de term 'None' en dan te klikken op 'Library'.

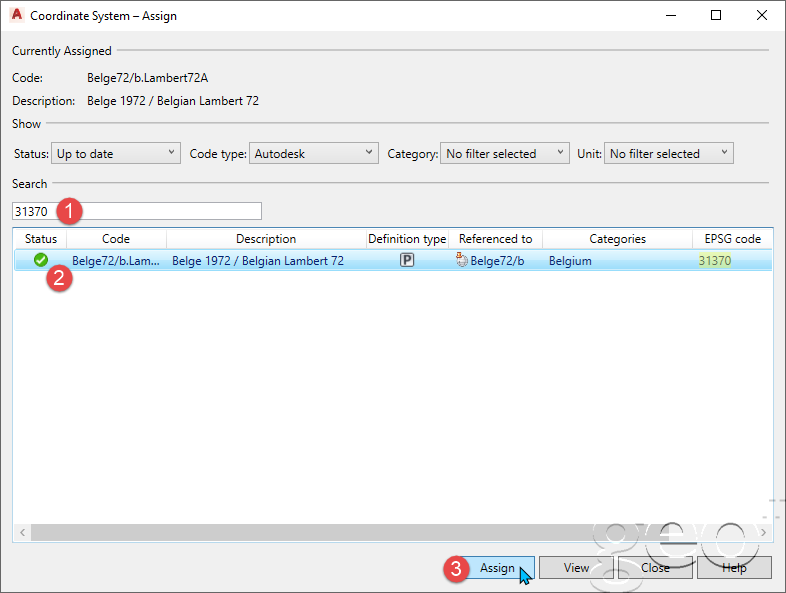

Voor België zoeken we op EPSG-code '31370', selecteren we het resultaat en klikken op 'Assign'. Het correcte Referentiesysteem verschijnt in de MapStatusBar.




Survey Database

De instellingen van de Survey Database staan standaard bewaard onder C:\ProgramData\Autodesk\C3D 20xx\enu\Survey\. Het gaat om meerdere configuratiebestanden. De verschillende bestanden kunnen simpelweg gekopieerd worden tussen de verschillende standaardlocaties van de verschillende versies. Bijvoorbeeld:

  • Bij Civil 3D 2023 bevinden de bestanden zich op locatie C:\ProgramData\Autodesk\C3D 2023\enu\Survey\. Kopieer deze via de Windows Verkenner.
  • Bij de nieuwe installatie van Civil3D 2024, moeten deze bestanden via de Windows Verkenner naar de locatie C:\ProgramData\Autodesk\C3D 2024\enu\Survey\ geplakt worden.

Het gebruikte pad kan als volgt gecheckt worden:

  • Open de Toolspace

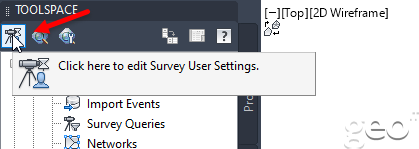

  • Op de tab Survey, druk op het "Survey User Settings" icoon

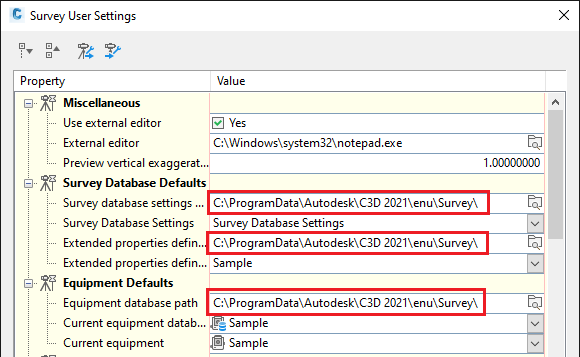

  • De paden in het dialoogvenster "Survey User Settings" verwijzen naar de locatie waar de bestanden zich bevinden (onderstaande screenshots tonen de standaard paden voor Civil 3D 2021).

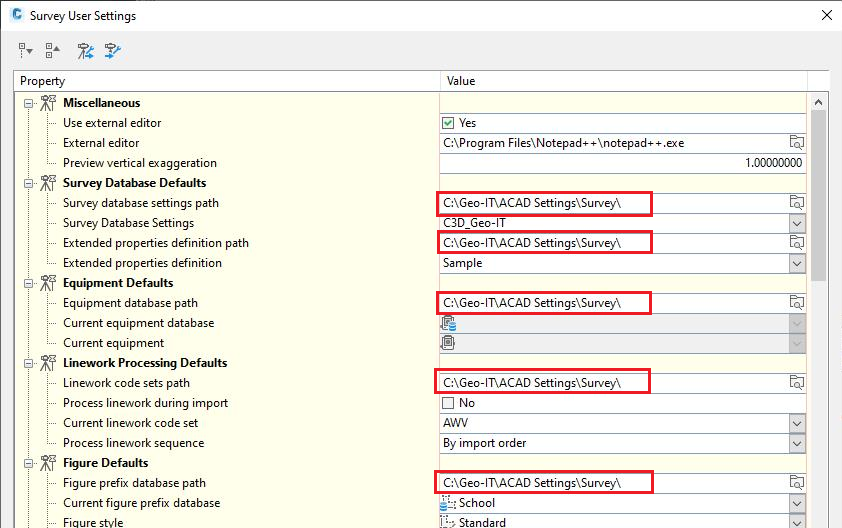

  • De bestanden kunnen ook geplaatst worden in een eigen gekozen folder. Bijvoorbeeld:
    • Bij een nieuwe Civil 3D-installatie dienen dan in het Survey User Settings dialoogvenster de paden naar de eigen gekozen folder ingesteld te worden.
    • Deze configuratiebestanden zijn forwards compatible. Bestanden van een oude Civil3D-installatie werken in een nieuwe versie. Afhankelijk van gebruikte versie, kunnen deze ook backward compatible zijn.


Civil 3D Survey Databases configureren

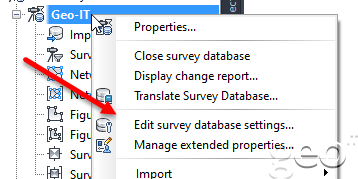

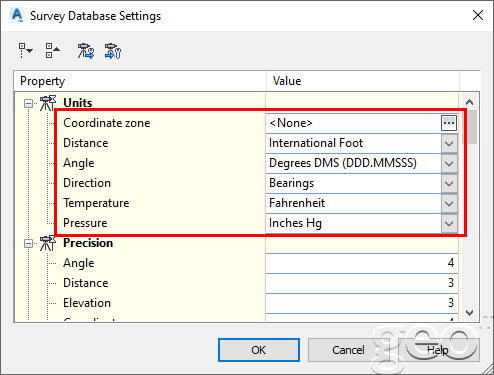

Na een nieuwe installatie van Autodesk Civil 3D, staan de instellingen van nieuw aangemaakte Survey Databases ingesteld op Amerikaanse eenheden. Je kan deze instellingen benaderen door rechts te klikken op de naam van een (geopende) Survey Database > Edit Survey Database Settings

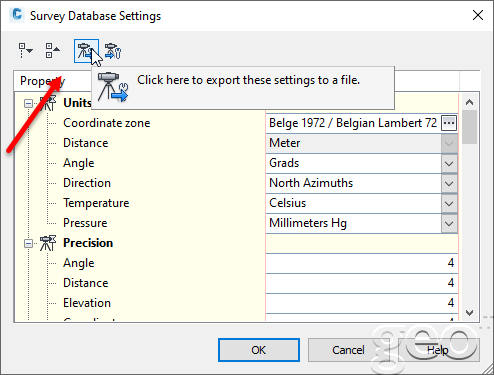

Je kan deze uiteraard wijzigen, maar bij de aanmaak van een volgende Survey Database komen hier terug de oorspronkelijke instellingen staan. Om te voorkomen dat we dit telkens opnieuw moeten aanpassen, kunnen de juiste instellingen geëxporteerd worden naar een Survey Database Settings-bestand.





Bewaar dit *.sdb_set bestand in een folder naar keuze, maar onthoud waar je dit bewaard hebt. We dienen in een andere instelling nog naar dit bestand te verwijzen opdat Autodesk Civil 3D in de toekomst steeds met de geëxporteerde instellingen van start gaat.



Hiervoor klik je op de knop ‘Survey User Settings’:

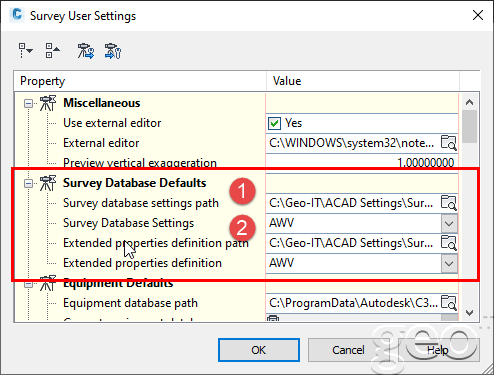

Onder ‘Survey Database Defaults’ stel je het pad in waar je zonet het *.sdb_set bestand hebt weggeschreven (1).

Vervolgens kan je uit de lijst daaronder het item selecteren dat de naam draagt van het *.sdb_set bestand dat je had bewaard. (2)





Vanaf nu wordt elke nieuwe Survey Database aangemaakt met uw persoonlijke voorkeuren.
