Het ontwerpen van dijken/golfbrekers kan een hele uitdaging zijn. Hierbij een mogelijke workflow waarbij de sterke kanten van Civil 3D (tracé-ontwerp en grondverzet,...) gecombineerd worden met deze van Revit (modelleren van structuren, wapenen,...)


Civil 3D

Het tracé-ontwerp doen we met Civil 3D. Binnen deze software zijn krachtige tools aanwezig specifiek voor dit soort ontwerptaken. We gaan in dit voorbeeld gebruik maken van een corridor die opgebouwd wordt met specifieke subassemblies.


  1. Ontwerp het tracé met een alignment+profile of een feature line

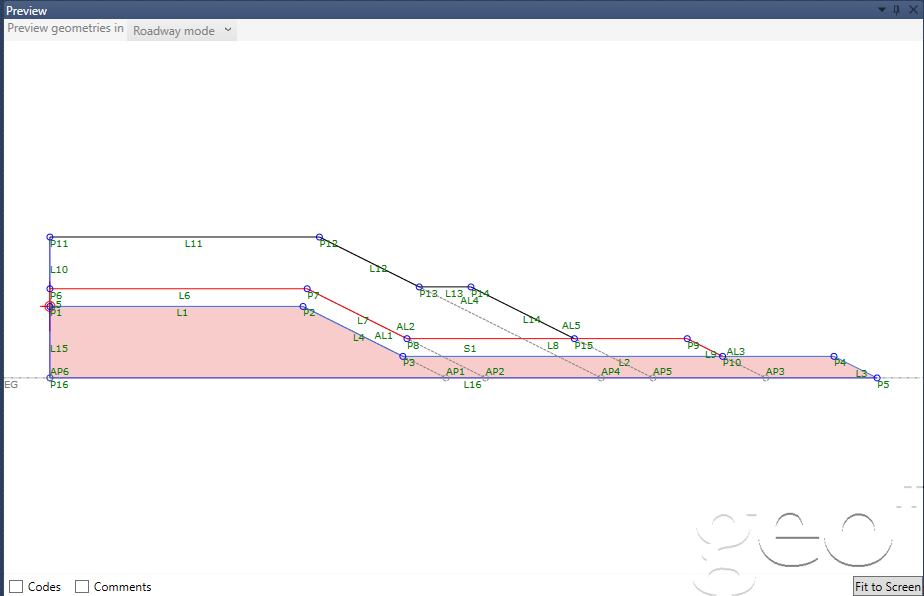

  2. Ontwerp een typedwarsprofiel van de dijk/golfbreker
    1. Via standaard subassemblies
    2. Via custom subassemblies aangemaakt in Autodesk Subassembly Composer

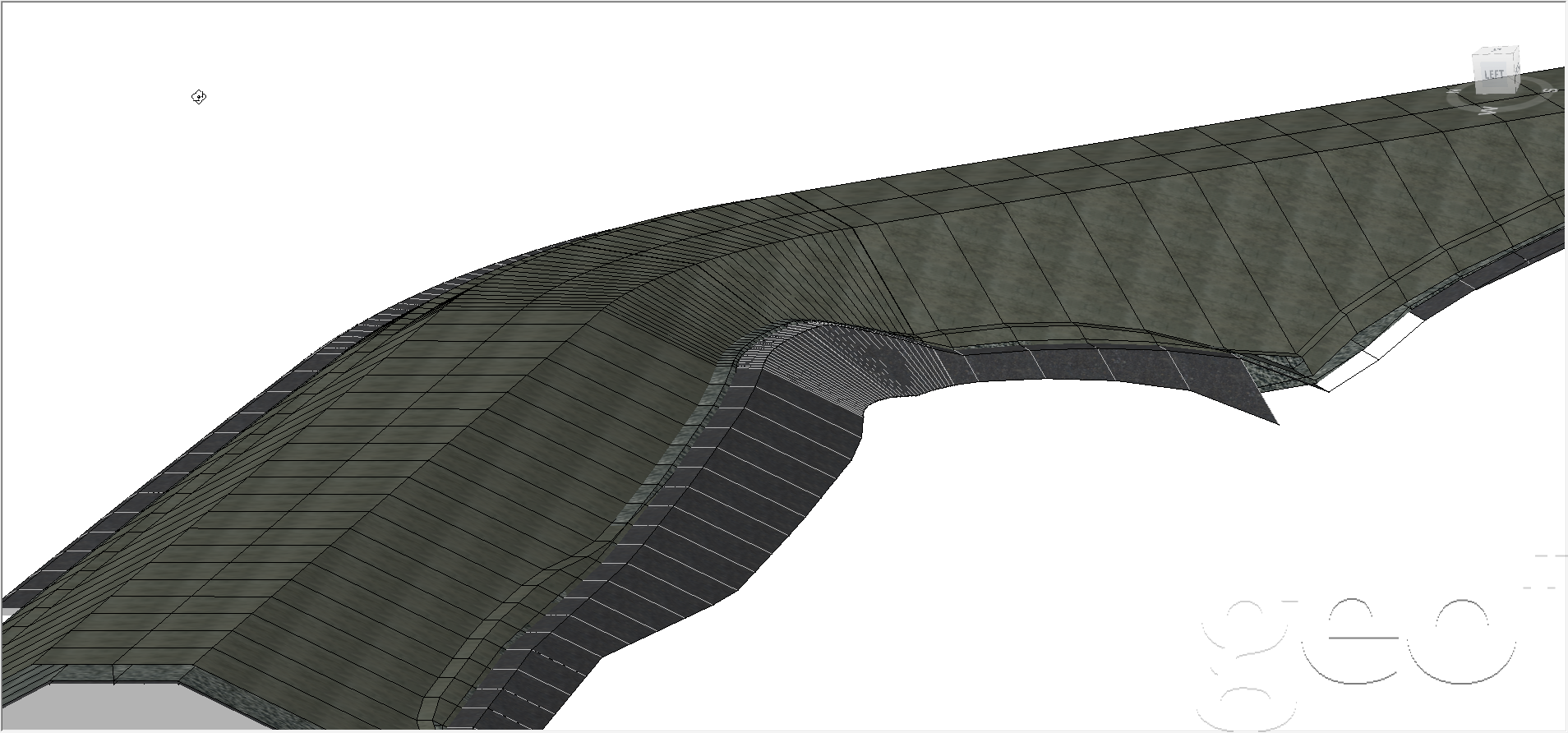

  3. Maak een corridor op basis van bovenvernoemde elementen



  4. Van deze corridor kunnen we nu Solids aanmaken die geëxporteerd kunnen worden in een apart bestand dat we naar Revit kunnen overbrengen.

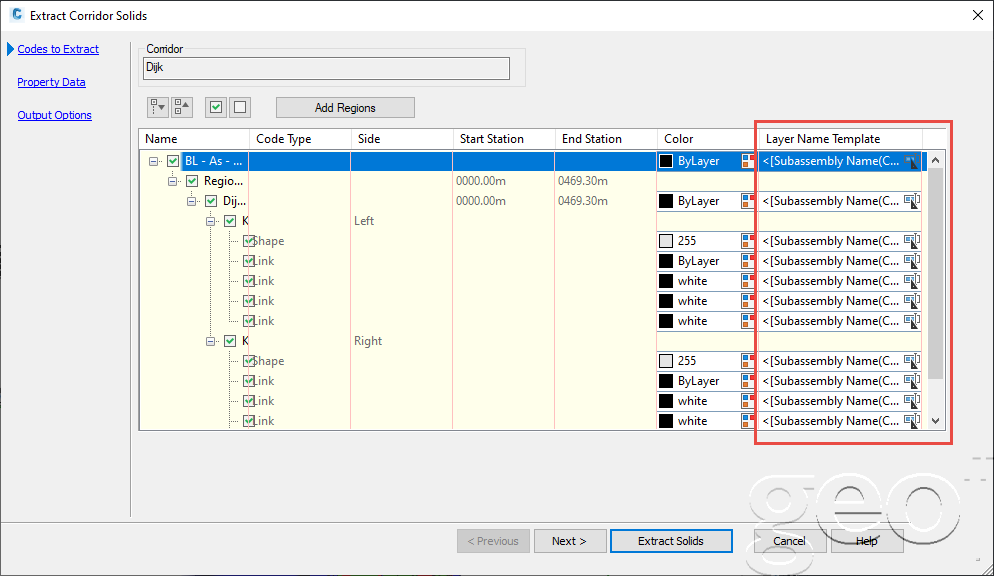

  5. In deze wizard kunnen we de structuur naar wens bepalen, bijv. de layers van de solids definiëren op basis van de namen/codes van de opbouwelementen van de dijk in Civil 3D

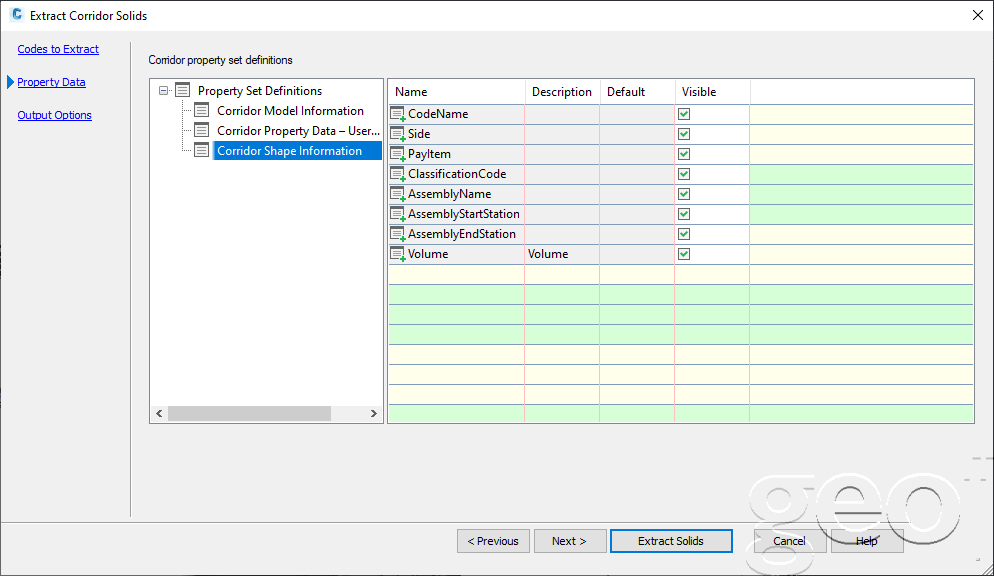

  6. Er worden standaard Property Sets aangemaakt waar extra metadata aan de solids gekoppeld wordt.

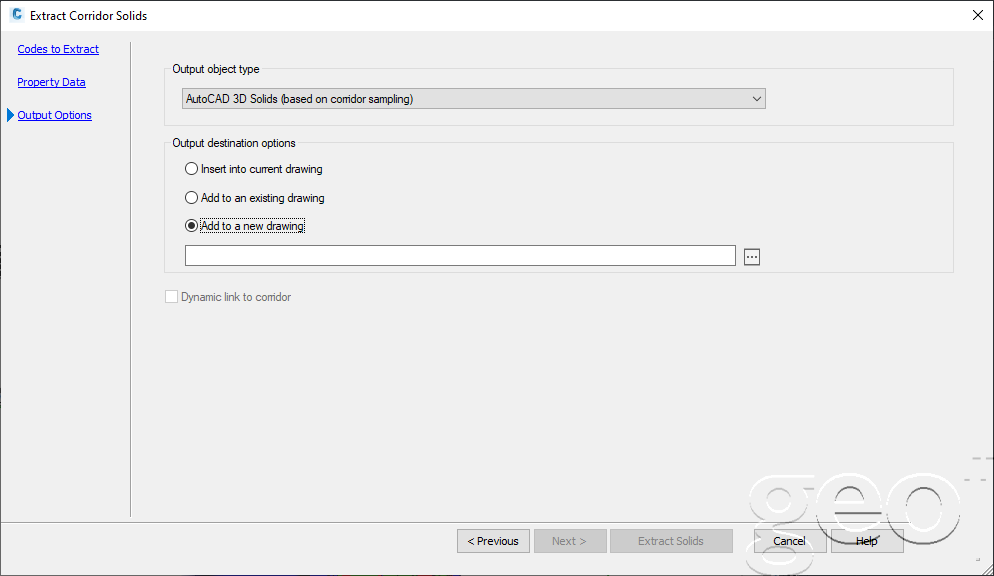

  7. Vervolgens heb je de keuze om de solids in de huidige, een bestaande of een nieuwe tekening te creëren. Voor gebruik in Revit wordt aanbevolen om een nieuwe tekening te maken om zo geen onnodige Civil 3D geometrie over te brengen naar Revit.



  8. Het resultaat van deze export kan dan in Revit ingebracht worden. Dat kan op 2 manieren gebeuren:
    1. Startende vanuit je project, maak je een In-Place-Component Family. Daarin importeer je de 3Dsolid.
    2. Startende vanuit een lege Family Template, importeer je de 3Dsolid. Die breng je achteraf in je project in.

Opmerking: enkel 3Dsolids worden ondersteund door Revit. Bevat de DWG andere objecten, dan worden deze niet geïmporteerd door Revit.



Revit - methode 1

  1. Open een nieuw of bestaand project

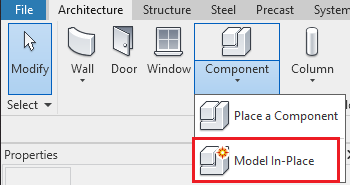

  2. Op de tab Architecture, ga naar Component - Model-in-place
  3. Kies de gewenste Category. Indien de Component wapening moet kunnen bevatten, kies dan voor één van volgende categoriën:
    • Structural Framing
    • Structural Columns
    • Structural Foundations
    • Structural Connections
    • Floors
    • Walls
    • Foundation slab
    • Wall foundation
    • Slab Edge
  4. Voer een naam in van de component family.

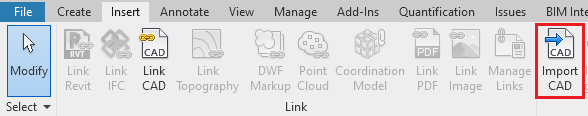

  5. Ga naar de tab Insert, en kies Import CAD
  6. Selecteer het DWG-bestand waarin de 3Dsolid zich bevindt

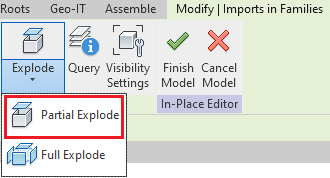

  7. Selecteer de 3Dsolid. Op de tab Modify, kies voor Explode - Partial Explode

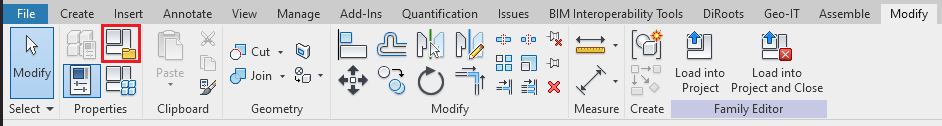

  8. Op de tab Modify, kies Finish Model.

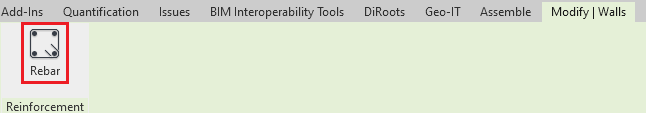

  9. Selecteer de component. Via de knop Rebar op de tab Modify kan het element gewapend worden.


Revit - methode 2

  1. In het Revit startschem, kies New Family
  2. Selecteer de template "Metric Generic Model"
  3. Ga naar de tab Insert, en kies Import CAD
  4. Selecteer het DWG-bestand waarin de 3Dsolid zich bevindt
  5. Selecteer de 3Dsolid. Op de tab Modify, kies voor Explode - Partial Explode
  6. Druk op de knop Family Category and parameters

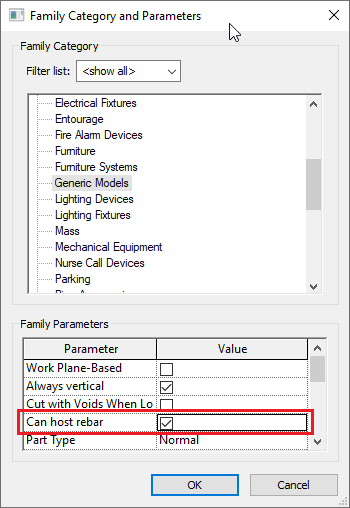

  7. Kies een gepaste Category. Indien de Category Generic gekozen wordt, zet het vinkje "Can host rebar" aan.
  8. Sla eventueel de Family op, of laad hem rechtstreek in in je project via de knop Load into project
