AutoCAD of Civil 3D objecten hebben allemaal hun specifieke eigenschappen, Properties genaamd. Voor verschillende toepassingen wil je soms graag 'eigen' metadata aan objecten kunnen koppelen. Dit kan via Property Sets.
Nadat u een stijl voor Property Sets hebt aangemaakt en toegevoegd en alle parameters hebt ingevuld via het tabblad Extended Data, zult u de gegevens wellicht willen exporteren naar een Excel-bestand of iets dergelijks. Dit kan om een aantal redenen: omdat een Excel-bestand een gemakkelijk toegankelijk bestandsformaat is en het kan zelfs vereist zijn als een deliverable in de overdrachtsfase van een project.
Het exporteren van deze data kan helaas niet via 'één druk op de knop'. Hieronder zien we hoe je Property Set data kan exporteren naar Excel of CSV of TXT.
Om de gegevens te exporteren moet u eerst een Schedule Table Style maken. Type in de AutoCAD commandoregel het commando 'SCHEDULE' in en kies voor de optie 'Style'.

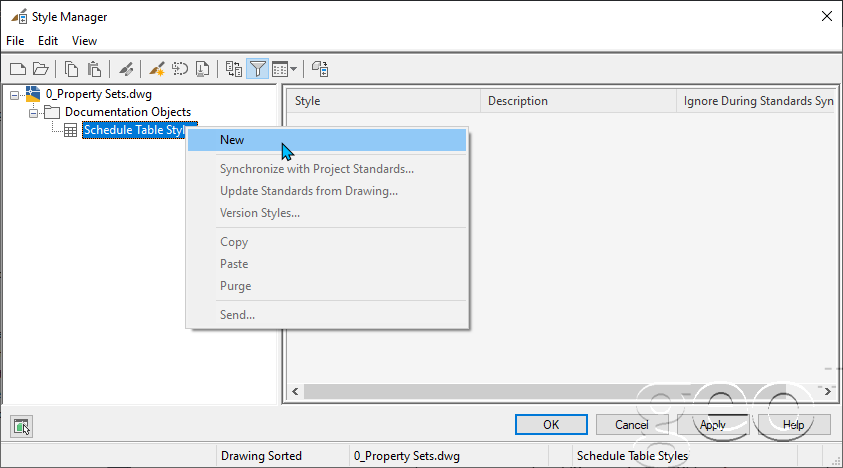

Je komt vervolgens in de Style Manager terecht. Dit venster lijkt sterk op hetgene waar je Property Sets definieert, maar dan met een extra element in de boomstructuur, genaamd 'Schedule Table Styles'. Rechtsklik op 'Schedule Table Styles', selecteer "New" en geef de nieuwe style een naam:

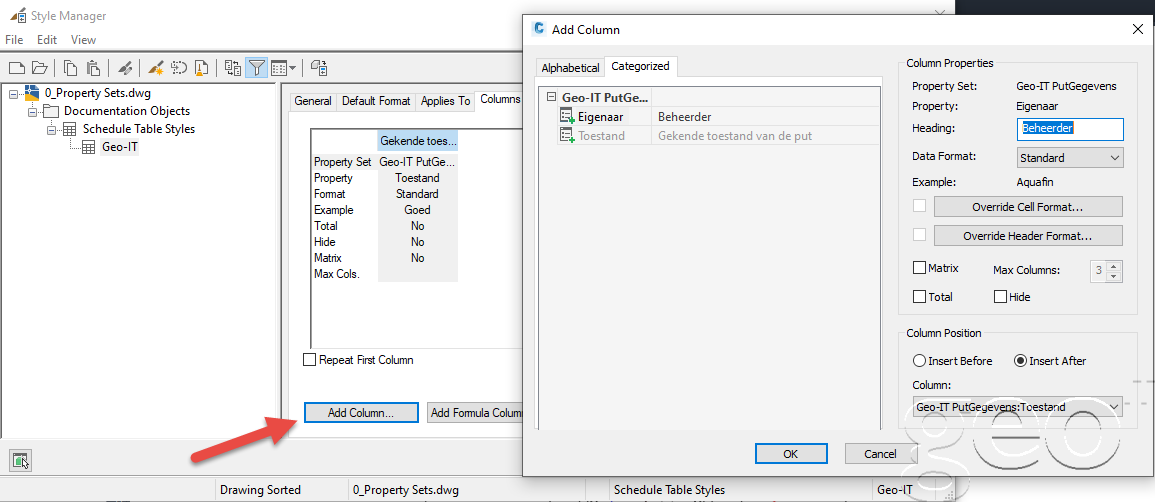

Klik na het benoemen van de nieuwe stijl op het tabblad 'Applies to' en vink de objecten aan waarop de Property Set data van toepassing zijn. Klik vervolgens op het tabblad "Columns" en klik op de knop "Add Column" en begin met het toevoegen van de parameters die u eerder hebt aangemaakt als definities van de Property Sets. Merk op dat u de volgorde van de kolommen kunt wijzigen door de kolomkop te verslepen:
Voltooi het proces van het maken van een tabelstijl door te klikken op "OK".
Nu u een nieuw Schedule hebt toegevoegd aan de Style Manager en hebt gedefinieerd wat u ermee wilt tonen, bent u klaar om deze toe te voegen aan uw tekening. Doe dit door het commando -SCHEDULEADD in te voeren (let op het '-'teken). Geef de naam in van de Schedule Style die je net aangemaakt hebt en volg de instructies van de command line. Vooral de optie 'Automatic Update' is interessant en zetten we daardoor op 'Yes'.

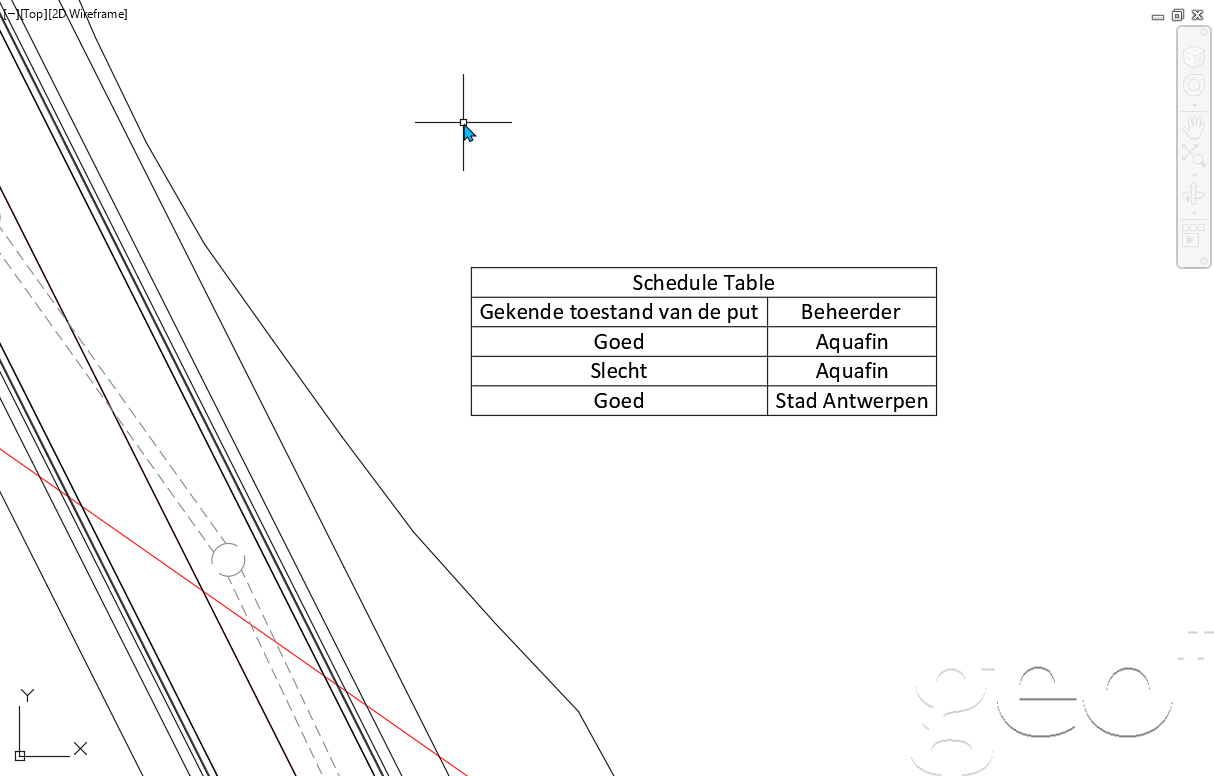

Nadien wordt u gevraagd om de objecten te selecteren die u in het schema wilt opnemen. Voltooi de selectie door op enter te drukken. Er wordt gevraagd om een positie aan te klikken waar u de Schedule wenst te plaatsen (linkerbovenhoek en vervolgens rechteronderhoek).

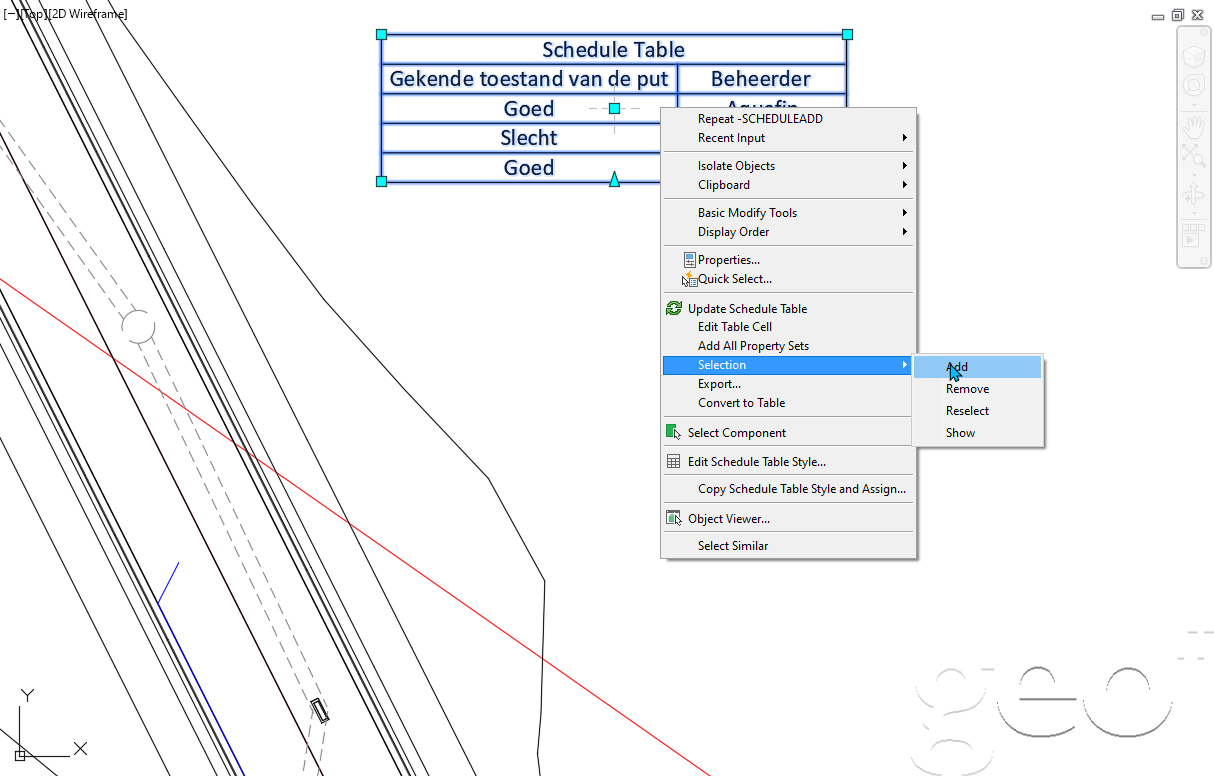

Voeg meer objecten aan de Schedule toe door de Schedule te selecteren, rechtsklik en vervolgens 'Selection > Add'.

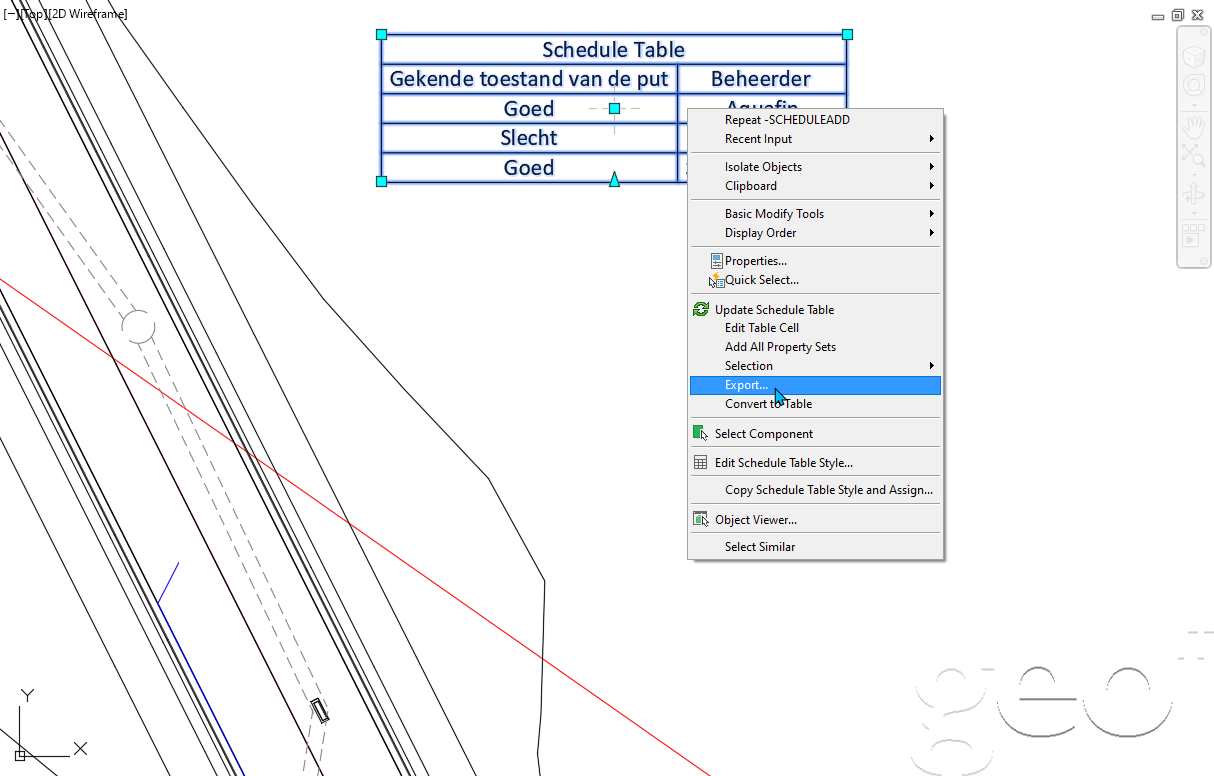

Wanneer u tevreden bent met de Schedule en alle objecten eraan hebt toegevoegd, exporteert u het schema naar Excel door de Schedule te selecteren, rechtsklik en vervolgens 'Export' aan te klikken.:

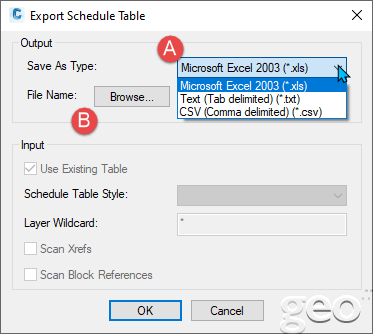

In dit stadium wordt u gevraagd het bestandsformaat te kiezen waarnaar u wilt exporteren (A), waaronder xls, csv en txt. Evenals de locatie waar u de gegevens wilt opslaan (B):
Nadat u op "OK" hebt geklikt, zou u in staat moeten zijn om naar de bestandsmap te navigeren die u hebt opgegeven en het schema in Excel te openen:
Een interessant filmpje dat deze workflow toont, vindt u hier.
