Wanneer we in een projectzone beschikken over zowel DEM (Digital Elevation Model) bestanden als orthofoto's, kan men deze 2 bronnen zodanig combineren zodat de orthofoto's mooi over het terreinmodel 'gekleefd' wordt.


In Autodesk Civil 3D bestaat hier een mooie workflow voor die gebruik maakt van een Surface, waarna je via het commando DrapeImage van een (ortho)foto een render material kan maken. Dit material kan je dan via Surface properties toepassen op het Surface en via een 3D weergave in Realistic View mode visualiseren.


Deze workflow is heel nuttig indien je dat Surface ook nodig hebt voor andere Civil 3D toepassingen (volumeberekeningen, profielen,...).

Heb je echter enkel de 'visuals' nodig van het terreinmodel met de hierover toegepaste orthofoto's, is de workflow via een Surface minder performant, zeker als het grotere Surfaces betreft.


AutoCAD Map 3D (volledig onderdeel van Autodesk Civil 3D) biedt met volgende workflow een krachtiger (visueel) alternatief:

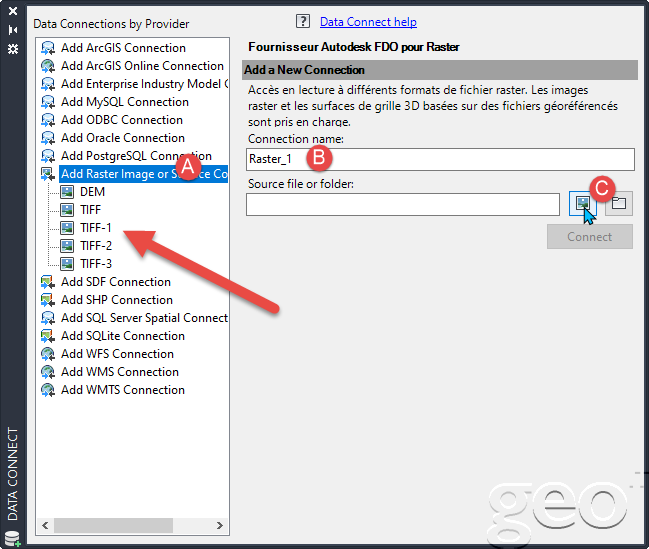

  1. Via het commando 'MAPCONNECT' open je een venster waarin je een dataconnectie kan leggen met zowel de DEM-bestanden als de Orthofoto's.
    1. Kies als databron 'Raster Image or Surface connection'
    2. Geef de connectie een logische naam (komt links in de boomstructuur staan)
    3. Navigeer naar de benodigde bestanden en klik op 'Connect'

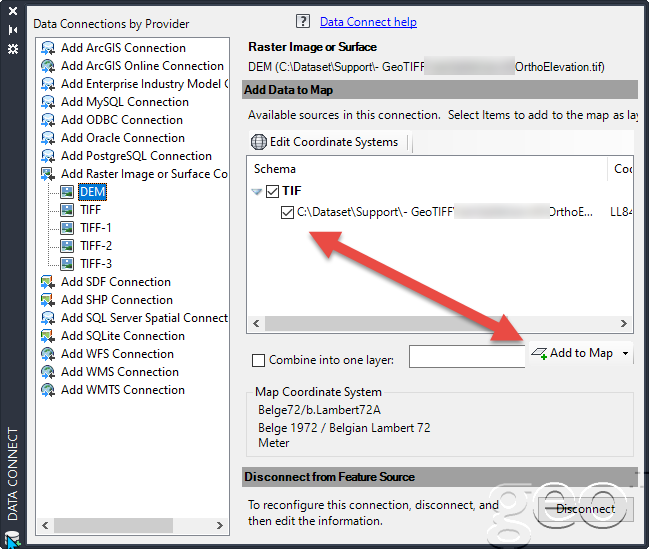

  2. Nadat je op 'Connect' hebt geklikt, krijg je een venster waar je de gewenste laag kan aanvinken. Klik vervolgens op 'Add to Map'.


  3. Herhaal deze procedure met alle benodigde DEM/Orthobestanden.

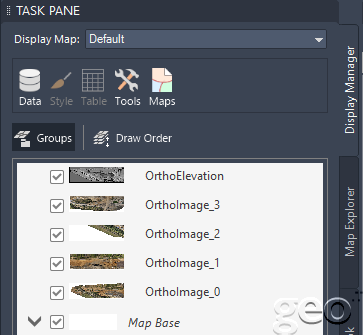

    Deze 'lagen' zullen getoond worden in de Map Task Pane (via het commando 'MAPWSPACE')


  4. Om ervoor te zorgen dat de orthofoto's mooi over het Digitaal Terreinmodel 'gekleefd' worden, dien je de afbeeldingsvolgorde in te stellen.

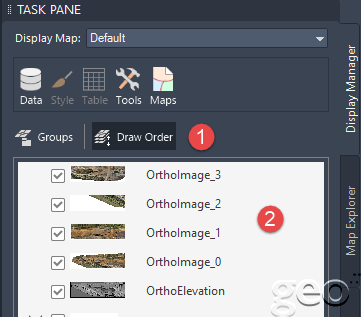

    Klik hiervoor op de knop 'Draw Order' in de Map Task Pane en versleep vervolgens de lagen opdat de laag van het DEM bestand (Digitaal Terreinmodel), onderaan komt te staan.

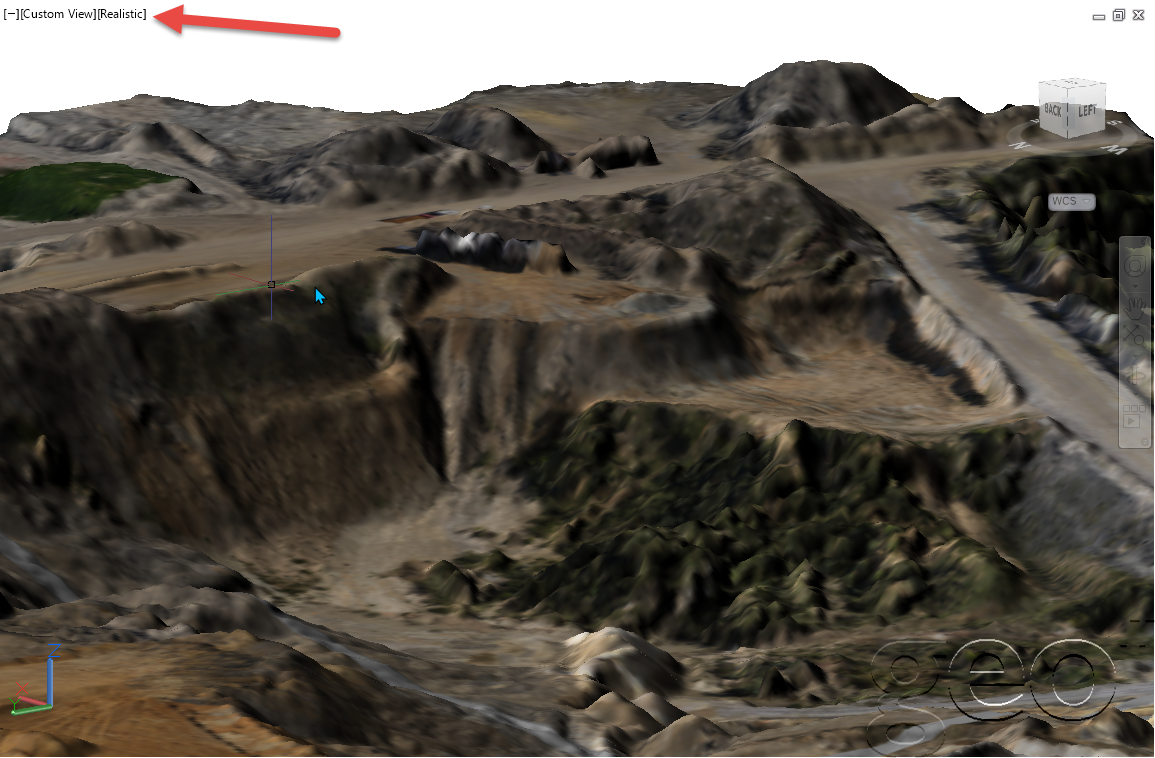

  5. Zet tenslotte uw AutoCAD Visual Style op 'Realistic' om het resultaat te zien. De (ortho)foto's zullen mooi over het terreinmodel gedraped worden.
