Civil 3D wordt geleverd met een aantal Pipe Network Catalogs. Op basis van deze Catalogs kunnen parts lists aangemaakt worden. Helaas, kan je geen parts lists aanmaken op basis van inhoud van meerdere Catalogs (bijv. Metric Pipe Catalog én de CIB Pipe Catalog uit de Belgium Country Kit). Volgende stappen tonen hoe je de content van 2 catalogs kan combineren om toch een Parts list te kunnen maken op basis van de content van beide catalogs

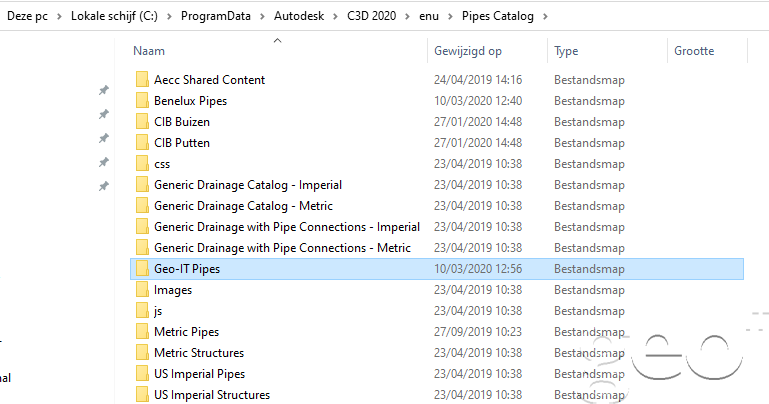

Standaard staan de C3D Catalogs in “C:\ProgramData\Autodesk\C3D 20xx\enu\Pipes Catalog”. Als je in die map kijkt, krijg je dit:
Deze kan eventueel ook op een netwerklocatie staan;
Eenmaal in de bovenliggende map, ziet u mappen voor metrische buizen en putten en voor imperial buizen en putten. We zullen de juiste set gebruiken als onze basis. Voor dit voorbeeld gebruiken we Metric.
OPMERKING: aangepaste bestanden en mappen staan bij voorkeur op een netwerklocatie staan, zodat alle teamleden toegang hebben tot deze inhoud. Je dient dan uiteraard Civil 3D naar dit juiste netwerkpad te doen verwijzen opdat de software deze catalogs terugvindt.
Stap 1 - Selecteer de pipe en/of structure map die je als basis wenst te gebruiken, klik met de rechtermuisknop en kies kopiëren.
Stap 2 - Klik met de rechtermuisknop in de bovenliggende map en kies plakken. Je zou nu de nieuwe mappen moeten zien die voorafgegaan zijn door "Kopie van...".

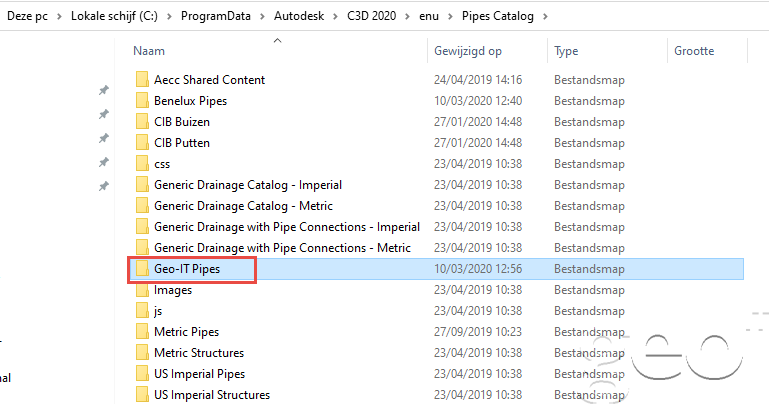

Stap 3 - Hernoem ze in iets toepasselijks zoals Geo-IT Pipes en Geo-IT Structures. De exacte namen zijn belangrijk, dus kies ze zorgvuldig.
Stap 4 - Open de map van de catalog (bijv. de CIB Buizen) waarvan je de inhoud van de zonet gekopieerde catalog wil toevoegen en selecteer de ganse inhoud, BEHALVE de bestanden met extensie .apc en .htm
Stap 5 - Plak de zonet gekopieerde bestanden in de resp. nieuwe pipes/structures map. Indien de boodschap komt dat er bestanden zijn met dezelfde naam, kies je voor Vervangen van bestaande bestanden.
Let in deze stap goed op dat je Structures en Pipes catalogbestanden in de juiste mappen kopieert en dus geen Structure bestanden in Pipe mappen kopieert of omgekeerd.
Stap 6 -Herhaal dit voor de content van alle catalogs die je wenst te combineren.

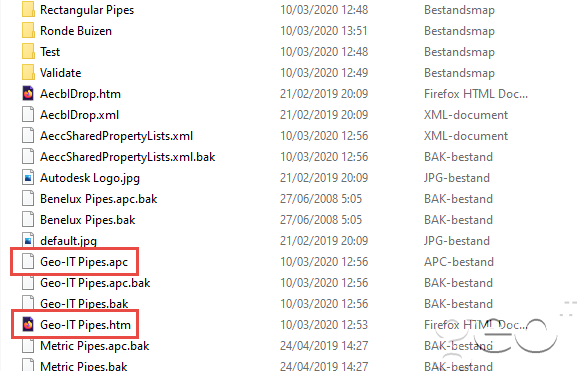

Stap 7 - Ga in de nieuwe mappen op zoek naar bestanden die eindigen op .apc en .htm. De bestandsnamen moeten overeenkomen met de originele mapnamen. Hernoem ze dus zodat ze overeenkomen met de nieuwe mapnamen (in ons voorbeeld dus ‘Geo-IT…’). Doe dit in zowel de pipes als de structures map.
Stap 8 - Bewerk het .htm bestand in beide mappen met een tekstverwerker zoals Kladblok of beter nog Notepad++. Vermijd het gebruik van tekstverwerkers zoals MS Word.

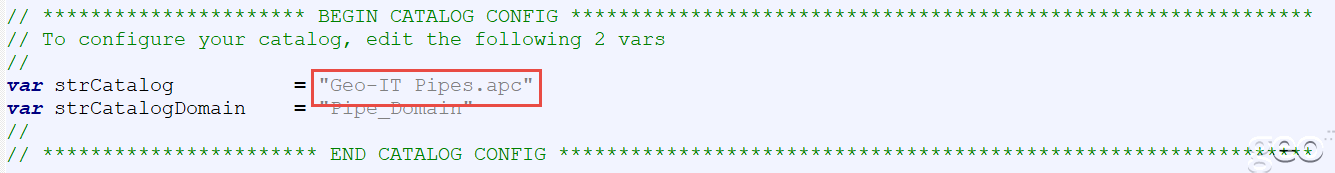

Zoek in het .htm bestand naar "var strCatalog". Het is een variabele in het .htm bestand waarvan we de waarde moeten aanpassen aan de nieuwe naam van het .apc bestand

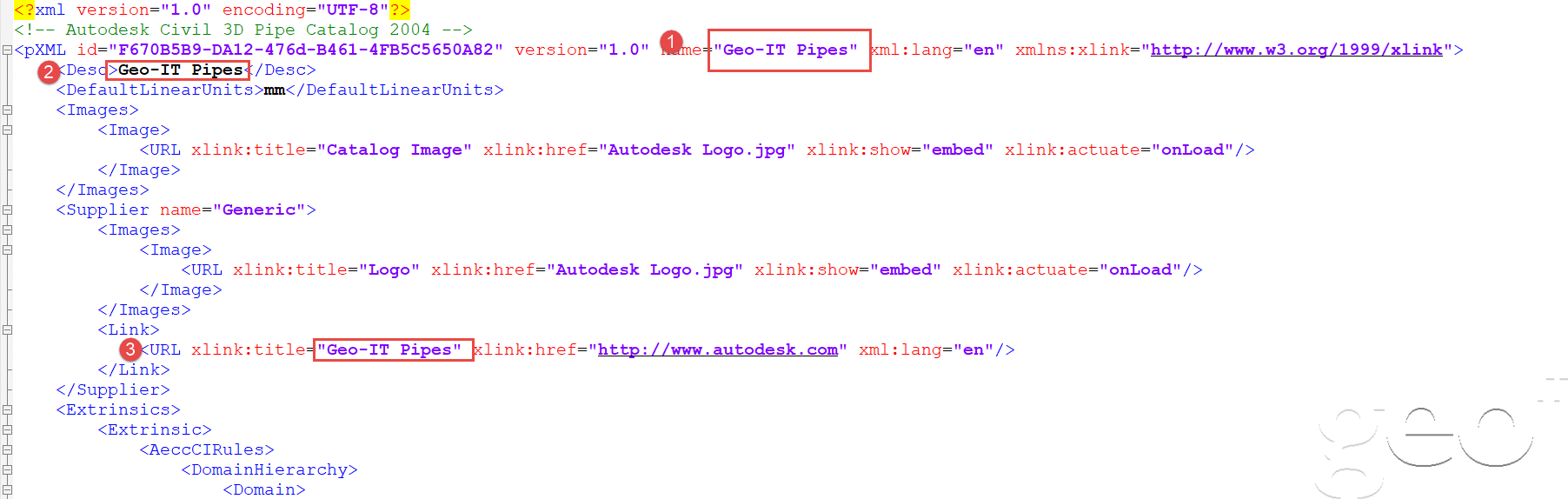

Stap 9 - Bewerk het .apc bestand in beide mappen. We moeten de oude mapnaam op 3 plaatsen vervangen, zie hieronder.
Dat is het! Nu Autodesk Civil 3D opnieuw opstarten en het commando ‘PARTCATALOGREGEN' uitvoeren. Je zou nu de nieuwe parts catalogs in je lijst moeten zien.
Bovenstaande stappenplan kan je ook bekijken in het filmpje in de bijlage.
