Dit artikel maakt deel uit van een reeks artikelen rond LastenboekLink > "importeer meetlijnen":
- Importeer meetlijnen via Excel : Geo-IT (freshdesk.com)
- Importeer meetlijnen: feedback / validatie : Geo-IT (freshdesk.com)
- Importeer meetlijnen: controle dimensie : Geo-IT (freshdesk.com)
- Importeer meetlijnen: decimaalteken: komma : Geo-IT (freshdesk.com)
De ‘importeer meetlijnen’ functionaliteit maakt het mogelijk om schedules uit Revit te importeren naar meetlijnen binnen de meetstaat. Hieronder volgt een overzicht van de workflow.
Keynotes koppelen in Revit :

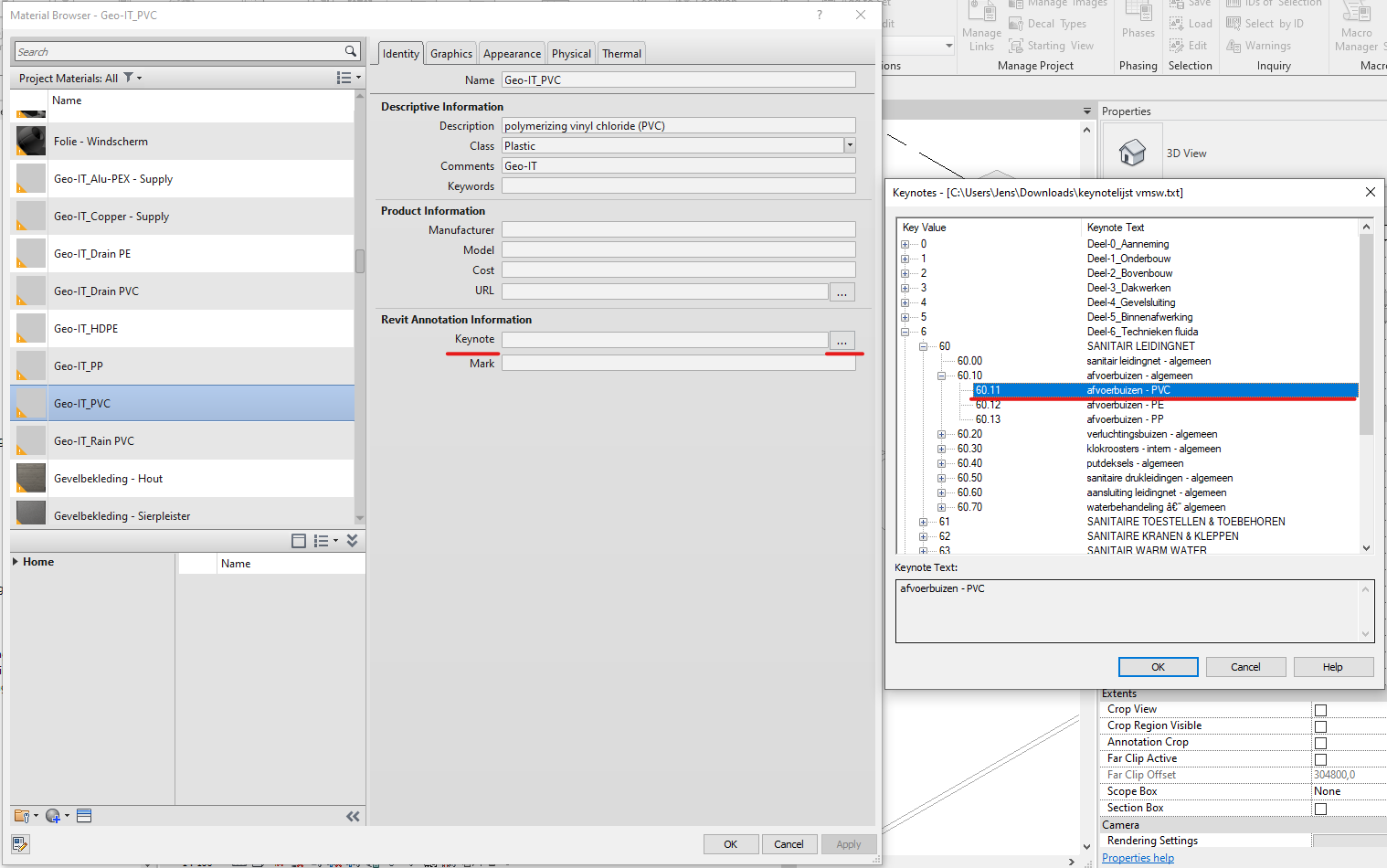

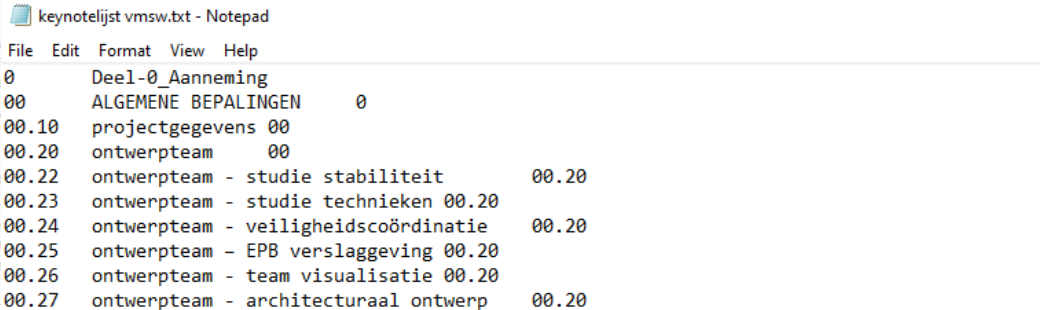

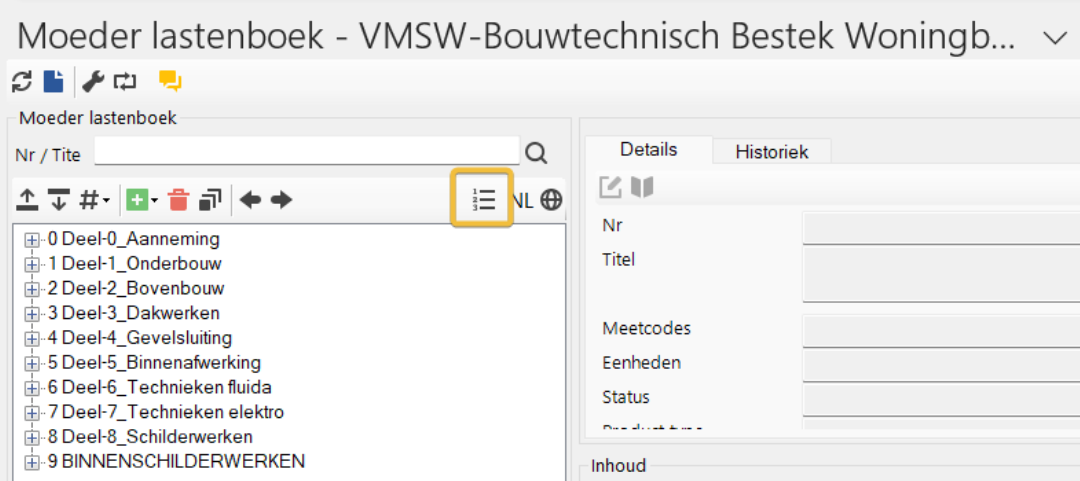

Binnen Revit moet aan elk materiaal of element een keynote gelinkt worden die overeen komt met het artikelnummer waaronder de hoeveelheden terecht moeten komen. Op basis van een moederlastenboek kan er vanuit LastenboekLink een keynotelijst geëxporteerd worden die in Revit eenvoudig kan geïmporteerd worden.
Naast de keynotes koppelen aan de juiste materialen en types moet er in de template een set van schedules klaar gezet worden zodat de gebruikers deze niet elke keer handmatig moeten aanmaken. Bij deze schedules zijn er een paar aandachtspunten:
1) Als de titels van de kolommen aangepast worden aan de naamgeving gebruikt door LastenboekLink, moet er geen mapping gebeuren tijdens de import. Deze titels kunnen in 3 talen (NL, FR, EN) ingegeven worden.
 | Veld | Champ | Field |
| Article nr | N° de l'article | Article no. | |
| Omschrijving 1 | Description 1 | Description 1 | |
| Omschrijving 2 | Description 2 | Description 2 | |
| Omschrijving 3 | Description 3 | Description 3 | |
| Lengte | Longueur | Length | |
| Breedte | Largeur | Width | |
| Hoogte | Hauteur | Height | |
| # | # | # | |
| coëff | Coeff | coeff | |
| Custom1 | Personnalisé1 | Custom1 | |
| Custom2 | Personnalisé2 | Custom2 | |
| Custom3 | Personnalisé3 | Custom3 | |
| Custom4 | Personnalisé4 | Custom4 | |
| Custom5 | Personnalisé5 | Custom5 | |
| Revit unique id | Revit unique id | Revit unique id | |
| Dimensie | Dimension | Dimension |

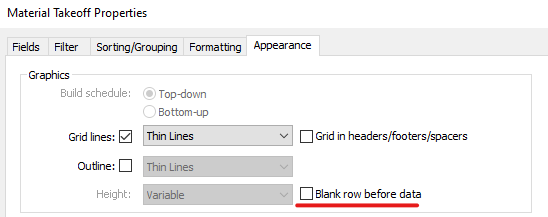

2) De optie ‘blank row before data’ moet uit staan :

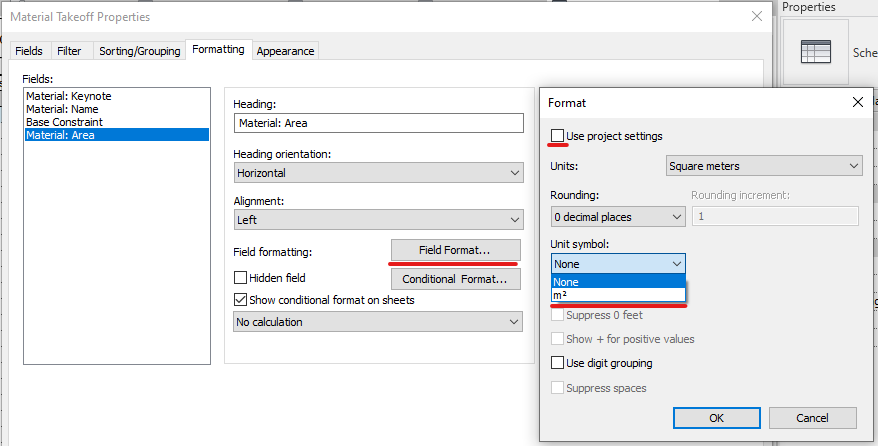

3) De eenheden mogen niet vermeld zijn achter hoeveelheden, omdat Excel dit anders als tekst zal zien :
De vorige twee stappen dienen dus slecht éénmalig te gebeuren in de Revit template.

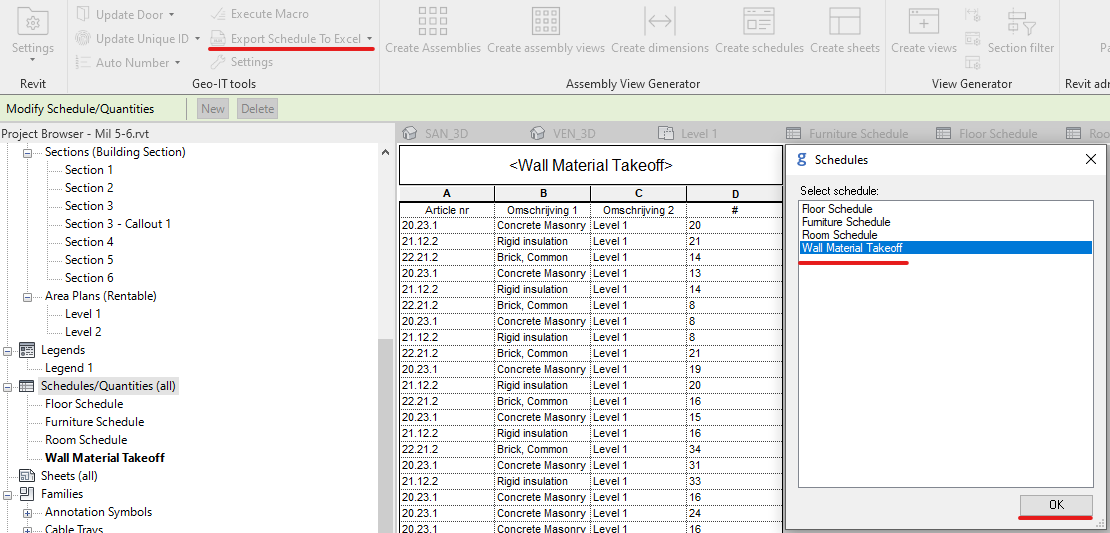

Hierna kunnen de schedules eenvoudig geëxporteerd worden naar Excel met behulp van de Geo-IT Revit tools. (Export schedule to Excel). Met deze tool kunnen er meerdere schedules in één keer naar eenzelfde Excel geëxporteerd worden. De verschillende schedules komen elk in een ander tabblad terecht.

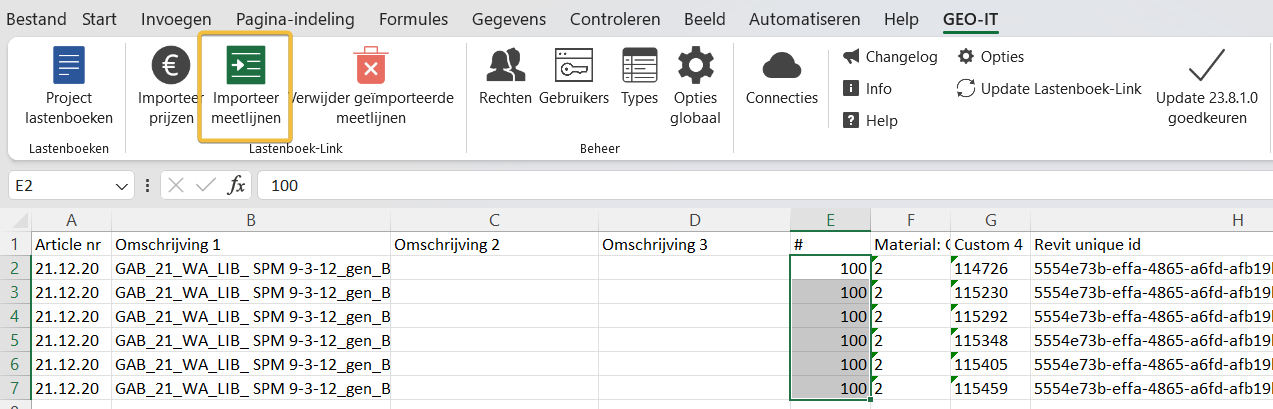

Vanuit deze excel kan er nu in het Geo-IT tabblad gekozen worden voor importeer meetlijnen. Er zal een keuze moeten gemaakt worden naar welk project deze hoeveelheden geïmporteerd moeten worden. Na het importeren komt er een melding met het aantal meetlijnen die correct geïmporteerd zijn.

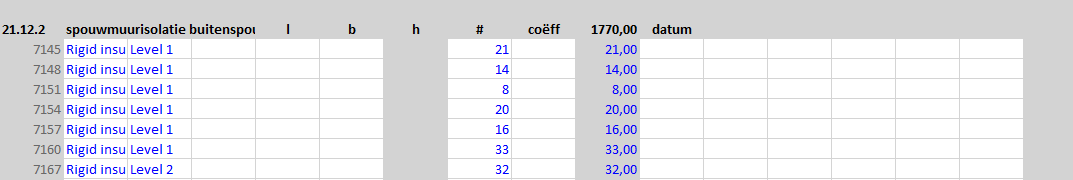

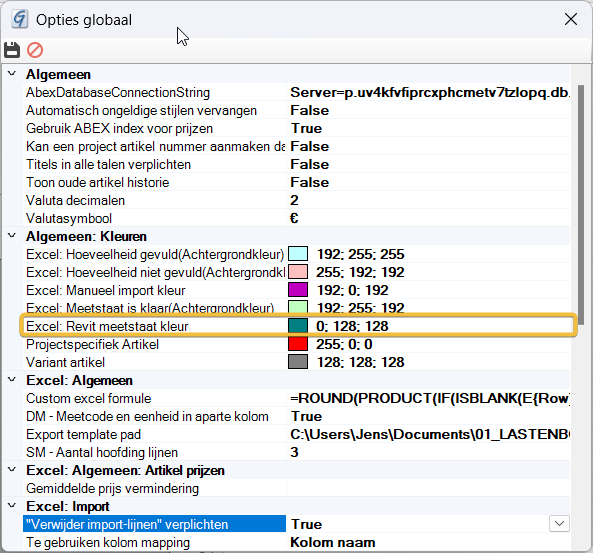

De meetlijnen zijn nu in kleur weergegeven bij de overeenkomstige artikels. De kleur hiervoor kan gekozen worden bij de opties (Globaal).
