De View Generator is een krachtige tool waarmee automatisch bemate detailtekeningen gegenereerd worden van elk type object, zoals muren, balken en kolommen. Dit handige hulpmiddel kan gebruikt worden voor diverse soorten projecten en objecten.
De voorbeeldtekening is beschikbaar om te downloaden onderaan deze pagina. De View Generator is een plugin die eenvoudig te integreren is in jouw workflow.
Create Assemblies
De standaard-functionaliteit van Revit omtrent aanmaken van Assemblies vergt veel handmatig werk: men moet Assemblies één voor één te creëren. Deze functie automatiseert dit door alle geselecteerde elementen van de aangevinkte categoriën in één keer om te zetten naar één of meerdere Assemblies. In de voorbeeldtekening genereer ik Assemblies van de wanden.
Elke unieke wand vind je vervolgens onder de Project Explorer:
Create Assembly Views
Creëert van de geselecteerde Assemblies de gekozen Views. Je kan hier ook een View Template definiëren en de schaal.

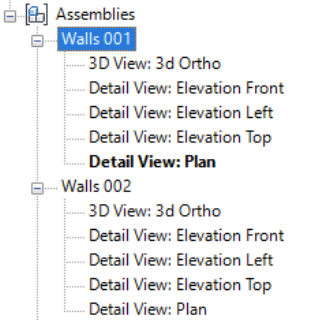

In het voorbeeld kies ik voor 3D view, Elevation Front, Elevation Left, Elevation Top en Plan. Het resultaat kan weer bekeken worden via de Project Explorer:
Create Dimensions

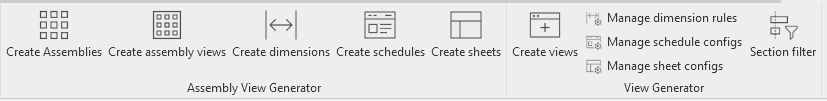

Hiervoor dient eerst een Dimension rule gedefinieerd te worden via “Manage dimension rules”:

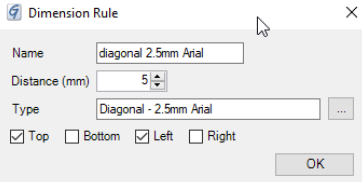

- Kies “New”. Bijvoorbeeld :

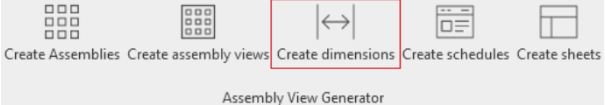

- Kies vervolgens voor de knop “Create dimensions”.
- Deze functie plaatst automatisch bemating op de Views van de geselecteerde Assemblies.
Create Sheets
Creëer eerst een voorbeeld-sheet voor één Assembly:
- Rechterklik op een Assembly – Create Assembly Views – vink enkel “Sheet” aan, en kies een titleblock.
- Sleep de Views 3D View en de Detail Views naar de Sheet

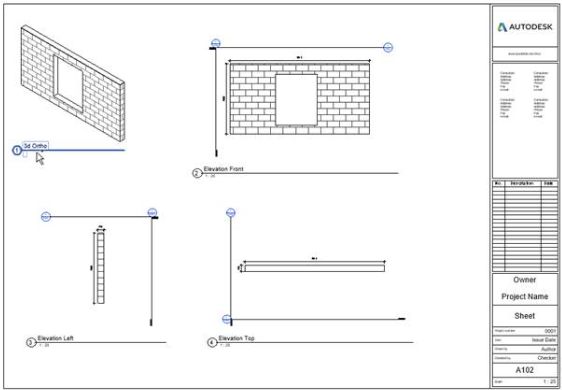

- Het resultaat:
- Maak een nieuwe configuratie aan via Manage sheet configs :
- Selecteer New, en kies een Assembly waarvan je reeds de Sheet hebt gedefinieerd.
- Selecteer de naam van de Sheet.
- Geef de configuratie een naam naar keuze.
- Selecteer vervolgens Create Sheets:
- Let op, deze functie werkt enkel als de namen van de views van de assembly waarvan je reeds een Sheet gemaakt hebt, net dezelfde namen hebben als de andere viewnamen.
