Hoe de juiste info exporteren uit Revit
Bij een export kan je alleen gebruikmaken van de informatie die in het model binnen jouw eigen modelleersoftware aanwezig is. Denk bijvoorbeeld aan classificatielabels. Die kunnen alleen worden geëxporteerd als ze ook daadwerkelijk in het model aanwezig zijn.

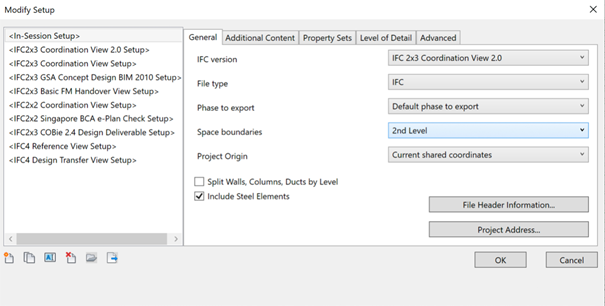

Nu moet je er nog voor zorgen dat je met de aanwezige informatie een juiste IFC export maakt. Revit werkt voor het maken van IFC modellen met translators. Hierin kun je opgeven hoe een IFC gemaakt wordt en welke informatie er wel en welke niet wordt meegenomen naar de IFC bestanden. Het instellen van een translator kan best wel een lastige bezigheid zijn. Menu’s die hiervoor gebruikt moeten worden, zijn niet altijd even duidelijk en de onderdelen die ingevuld/gekozen moeten worden spreken ook niet altijd voor zich.
De juiste voorbereiding
Los van het feit dat je het model zelf voorziet van de juiste informatie, kan het handig zijn wat tijd te besteden aan een onderzoek naar translators. Hier valt in veel gevallen wel winst te behalen. Veel partijen maken voor de translators gebruik van add-ins binnen Revit.
Een add-in is een klein stukje software welke ervoor zorgt dat de standaard software meer mogelijkheden krijgt. In het geval van een translator kun je dan denken aan een ruimere maar vooral ook meer overzichtelijke export waar je als gebruiker dan beter sturing aan kunt geven.

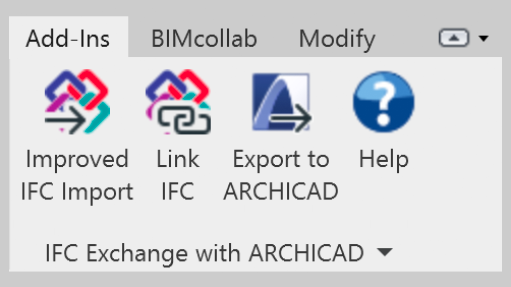

In de Autodesk-store zijn hiervan verschillende voorbeelden te vinden, maar ook daarbuiten zijn goede tools beschikbaar. Ondanks dat Revit en ARCHICAD veelal worden gezien als concurrerende software (binnen de bouwkundige discipline), heeft GRAPHISOFT een add-in gemaakt om de samenwerking tussen Revit en ARCHICAD te optimaliseren.

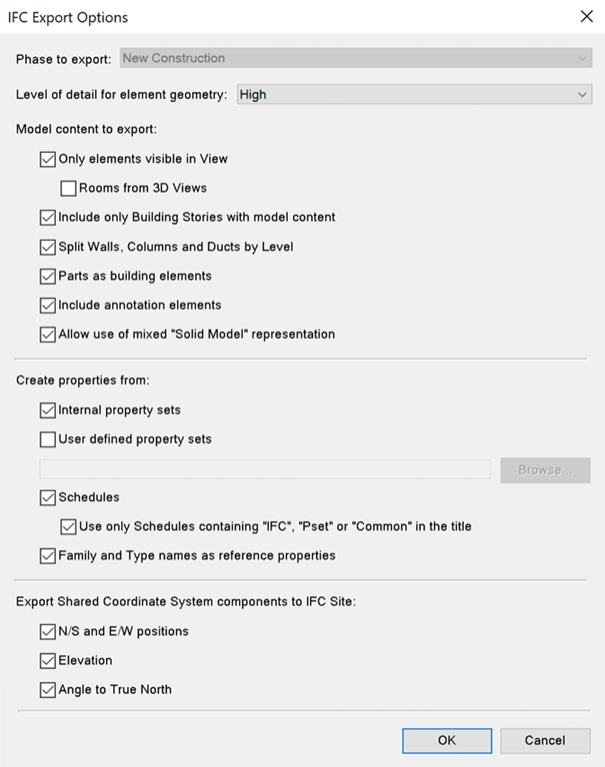

De eenvoud van het bedienen van software zoals dit in ARCHICAD is verwekt, zie je dan ook terug in deze add-in: één dialoogvenster waarin alle relevante informatie ingesteld kan worden. Eenvoudig en overzichtelijk, waardoor je tijd bespaart (waar software voor bedoeld is). Vervolgens kun je met Solibri aan de slag. Zoals dat met alle IFC modellen kan. Middels classificaties, rules based model checks en ITO's kom je alles te weten over de kwaliteit en kwantiteiten van het BIM model.
