Vaak gebeurt het dat GeoTiff bestanden niet in Civil 3D ingelezen kunnen worden (zowel Ortho's als DEM bestanden). Civil 3D geeft dan in de command line de melding 'Unable to read file'.


Via enkele workarounds, kunnen we de info uit deze bestanden toch in Civil 3D krijgen.


Workaround 1 (DEM GeoTiffs) : Via Autodesk Infraworks (beschikbaar in de AEC Collection)

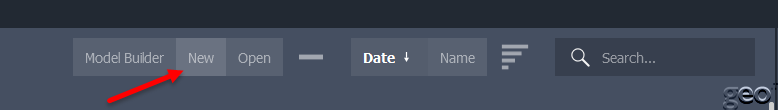

  1. Maak een nieuw model aan

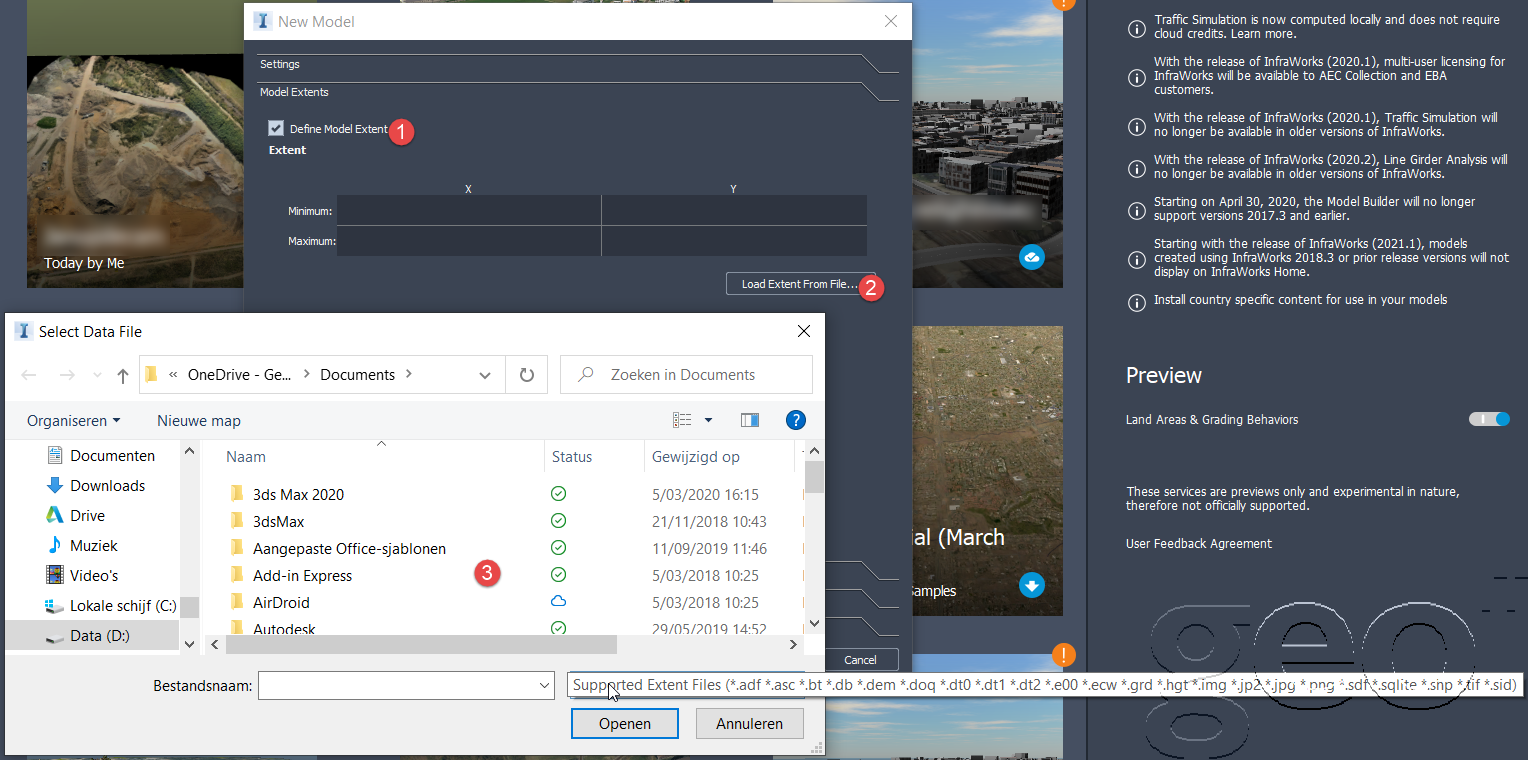

  2. Gebruik de GeoTiff als bron voor de model Extents

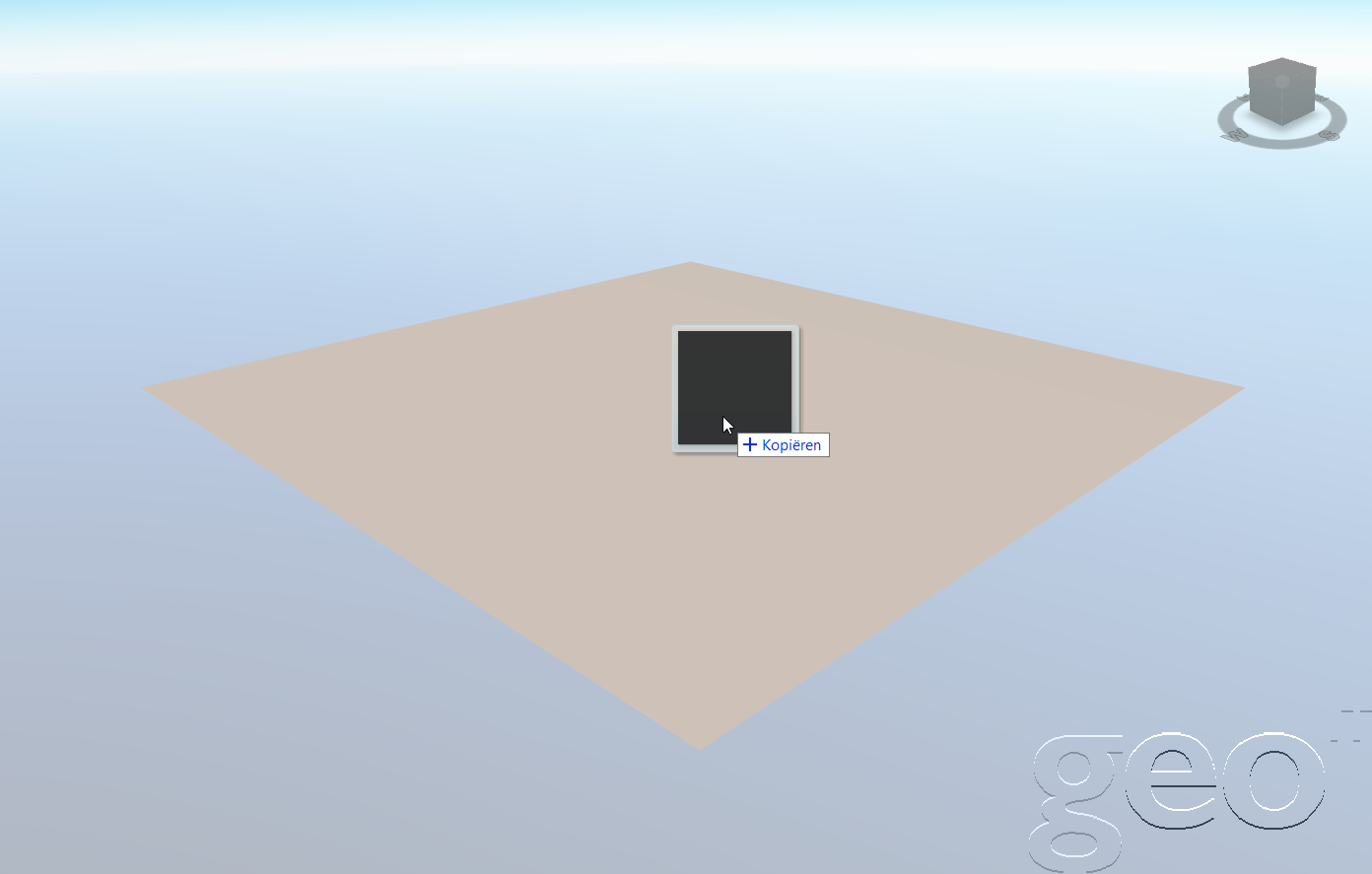

  3. Nadat het nieuwe Infraworks model geopend is, sleep je de GeoTiff vanuit Windows verkenner naar het geopende model

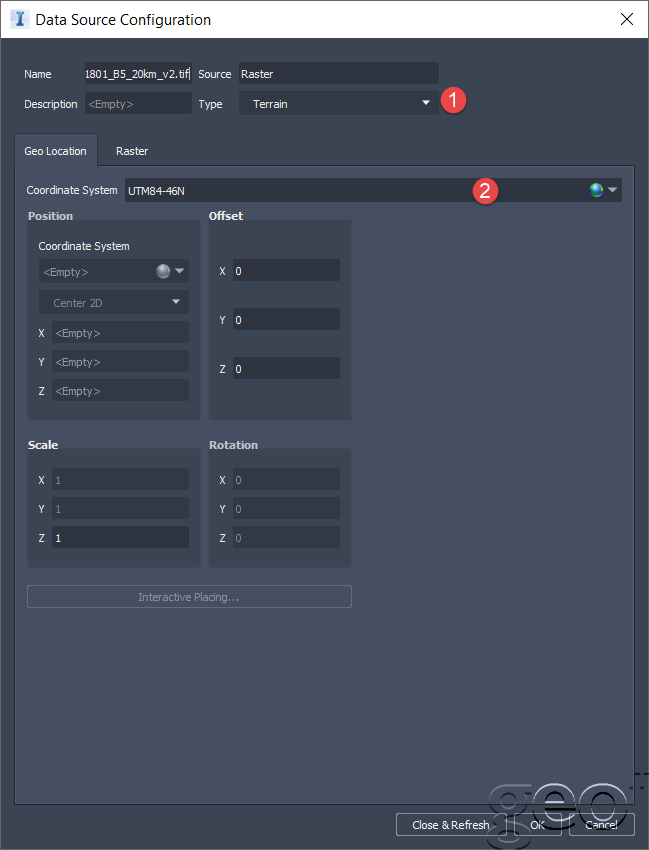

  4. In het volgende dialoogvenster controleer je volgende instellingen. Let erop dat bij puntje 2 het van toepassing zijnde Coördinatensysteem is ingesteld:


  5. Klik 'Close & Refresh'

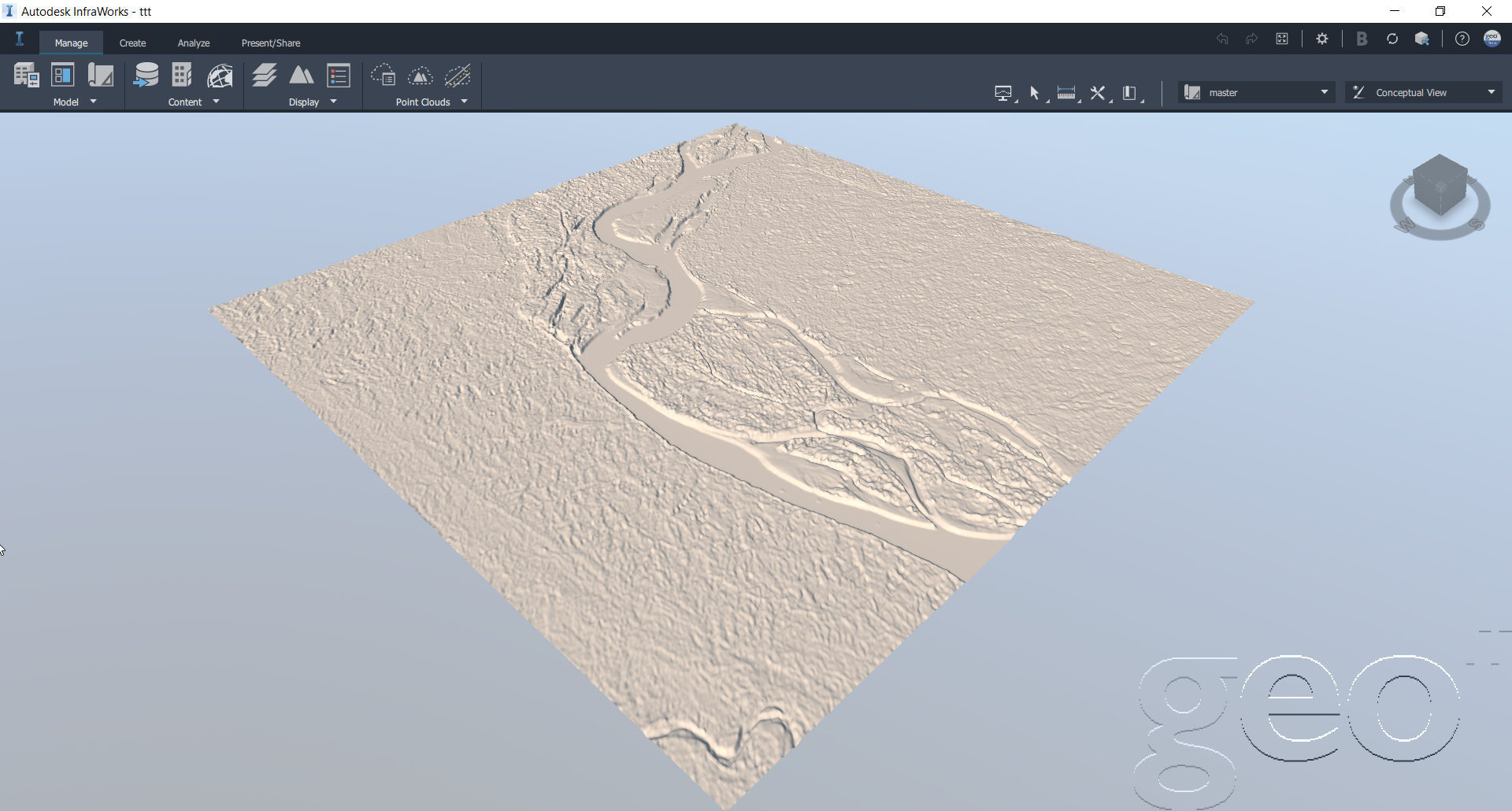

  6. Als het model volledig gegenereerd is, sluit je Infraworks

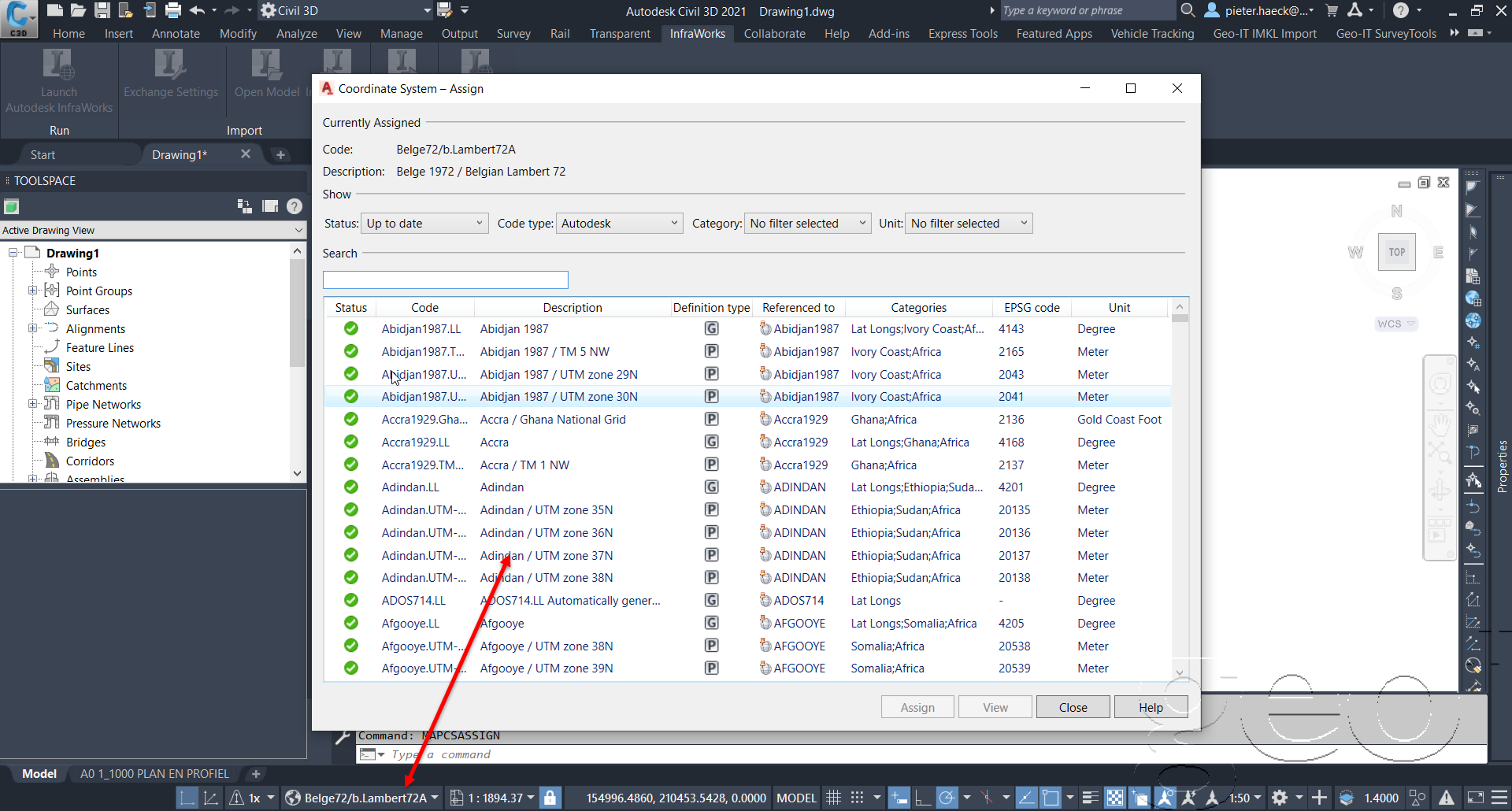

  7. Open Civil 3D en start een nieuwe tekening op basis van jouw template. Controleer of hetzelfde coördinatensysteem is ingesteld als dat van het Infraworksmodel/GeoTiff.

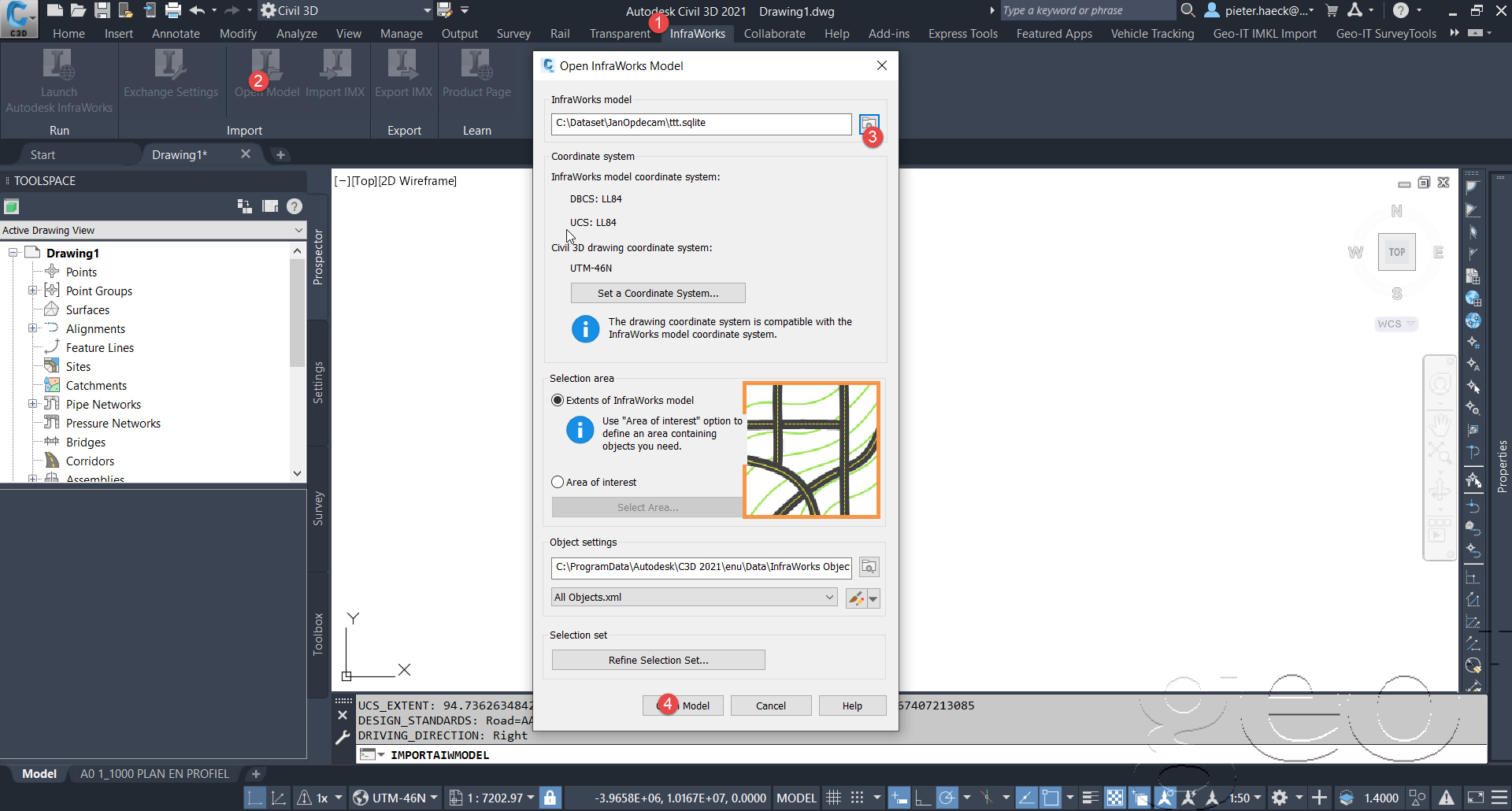

  8. Open het Infraworksmodel en klik op 'Open Model'.

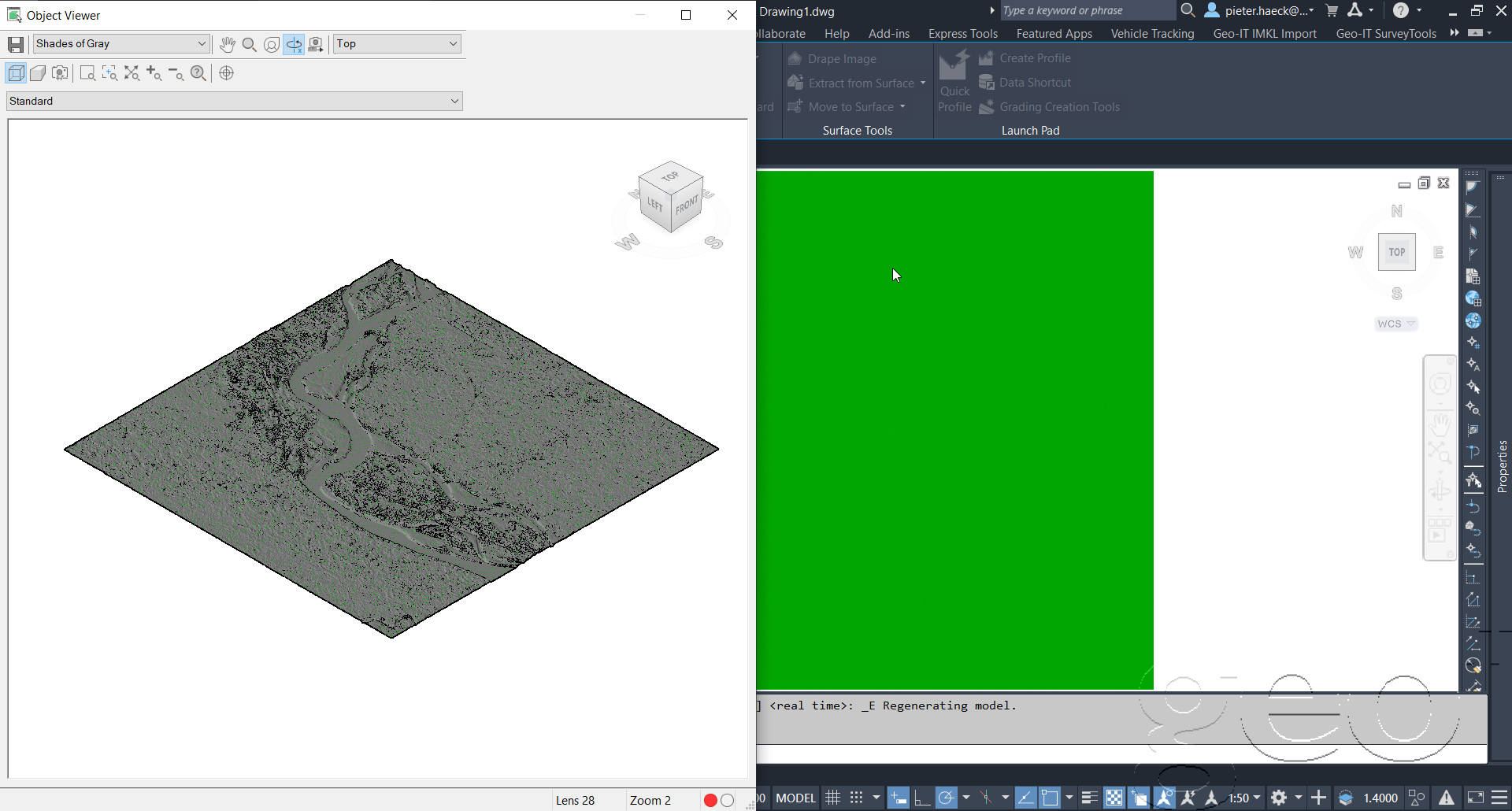

Je hebt nu het terreinmodel van de Geotiff ter beschikking in Civil 3D




Workaround 2 (Ortho GeoTiff) : Via QGIS:


  1. Open QGIS.

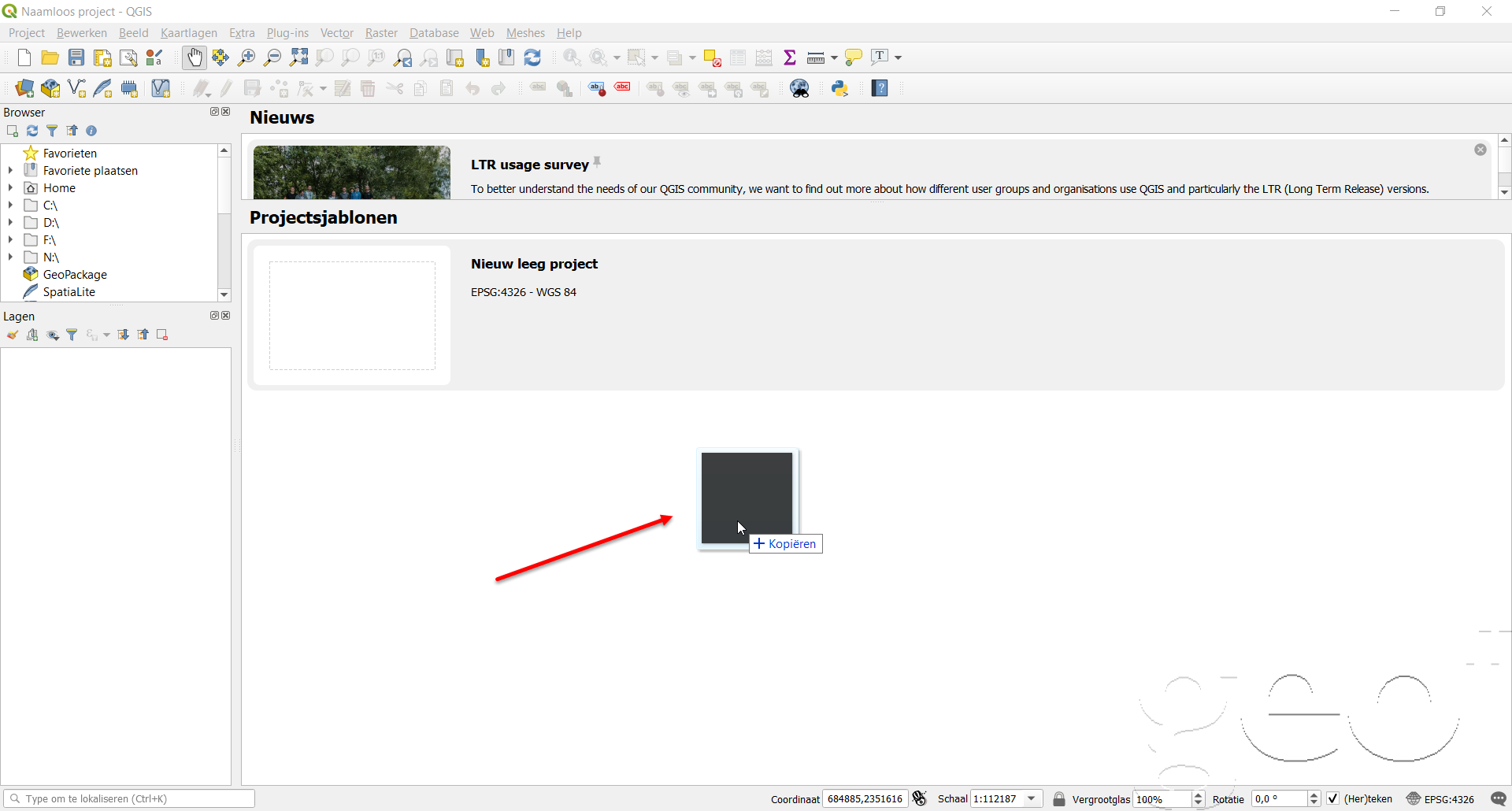

  2. Sleep de GeoTiff vanuit Windows verkenner naar QGIS.

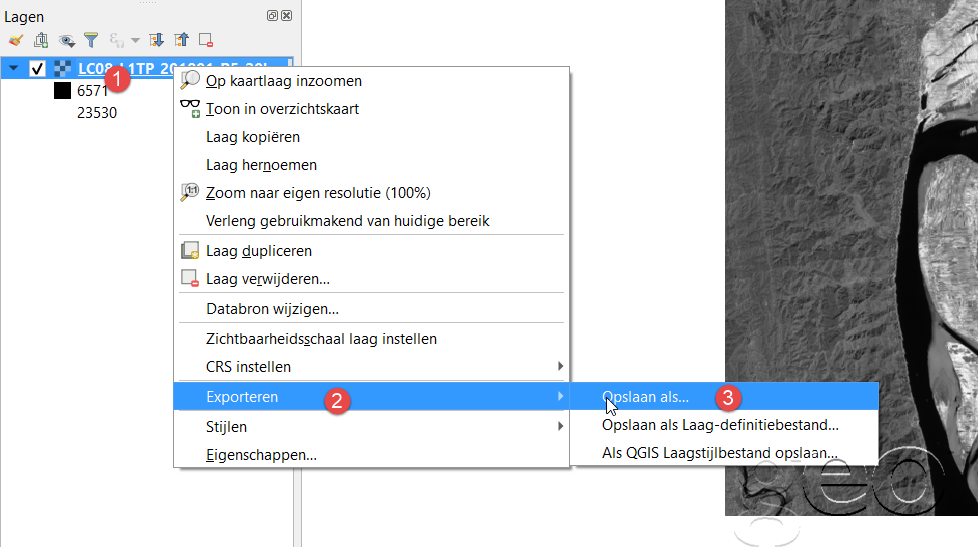

  3. Rechtsklik op de corresponderende layer en klik op Export - Opslaan als…

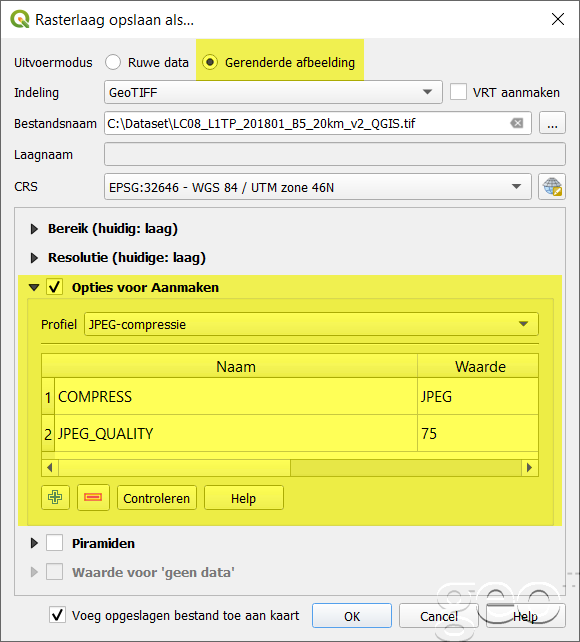

  4. In het dialoogvenster selecteer je bij Uivoermodus selecteer je de Gerenderde afbeelding-optie.
  5. Controleer ook bij 'Opties voor Aanmaken' of het profiel 'JPEG Compressie' is ingesteld.

  6. Klik op OK.
  7. Het geëxporteerde bestand kan nu ingelezen worden in Civil 3D.
