Rechtstreeks DEM files inlezen in Civil 3D kan een rekenintensieve taak zijn. Hier een workflow die de rekenkracht van Infraworks gebruikt om grote terreinmodellen af te bakenen tot de zone die jij nodig hebt.
- Download de benodigde tegel van DHMVII vanop download.vlaanderen.be
- In Autodesk Civil 3D, teken a.d.h.v. een polyline de afbakening van de projectzone. Gebruik hiervoor uiteraard een gegeorefereerde tekening. De 'Geolocation' functionaliteit van AutoCAD kan hier een handig hulpmiddel bij zijn qua oriëntering.
- Via het commando ‘MAPEXPORT’ exporteer je deze polyline naar een SHP-bestand. Dit wordt de ‘Model Extents’ in Infraworks. Let op volgende instellingen:
- In Infraworks, genereer een nieuw model:

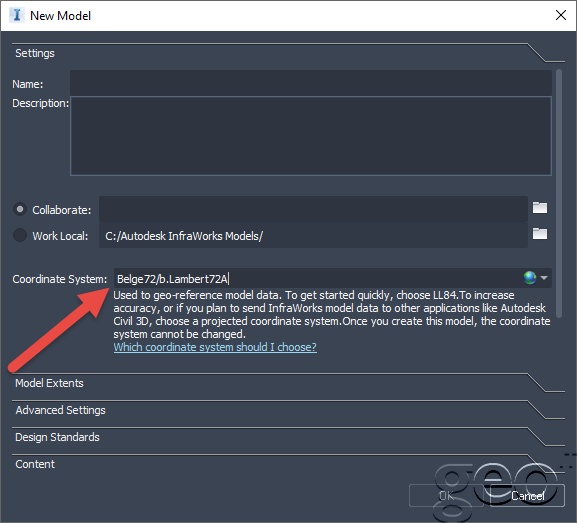

- Controleer of het model geconfigureerd is met het juiste Geografische projectiesysteem
- Tijdens de aanmaak van dit model, geef als Model Extents de zonet vanuit Autodesk Civil 3D geëxporteerde shp file aan.
- Wanneer erom gevraagd wordt, kies je voor 'Use first polygon'.
- Controleer in de andere tabbladen alle andere parameters benodigd voor de aanmaak van het model en stel in naar wens.
- Wanneer het model is aangemaakt, sleep je vanuit Windows Verkenner de gedownloade GeoTIFF naar het nieuw gecreëerde, geopende model. Volgend venster verschijnt, waarbij je op volgende instellingen let:
- Klik op Close & Refresh.
- Sluit Infraworks en open Autodesk Civil 3D.
- Open de tekening waarin je het terreinmodel wenst in te lezen. Uiteraard dient ook deze tekening gegeorefereerd te zijn.
- Via de ribbon tab Infraworks > Open Model, lees je de gewenste gegevens in (in dit geval het terreinmodel) in jouw Autodesk Civil 3D tekening:
Opmerking:
Het openen van het Infraworks model gebeurt door te navigerenn naar het SQLITE bestand van het Infraworks model. Deze optie vanuit Civil 3D is enkel beschikbaar wanneer op ditzelfde systeem ook Infraworks geïnstalleerd is. Indien dit niet het geval is, kan je alleen maar IMX-bestanden inlezen in Civil 3D. Deze dien je dan eerst te exporteren vanuit Infraworks.
Alternatief kan je ook gegevens uitwisselen tussen Infraworks en Civil 3D via IMX export en IMX Import.
