Een shared parameter aanmaken is nuttig in vele scenario's. Hieronder vindt u de werkwijze toegepast op een 'Door' family. Dezelfde werkwijze is toepasbaar voor elke andere family.

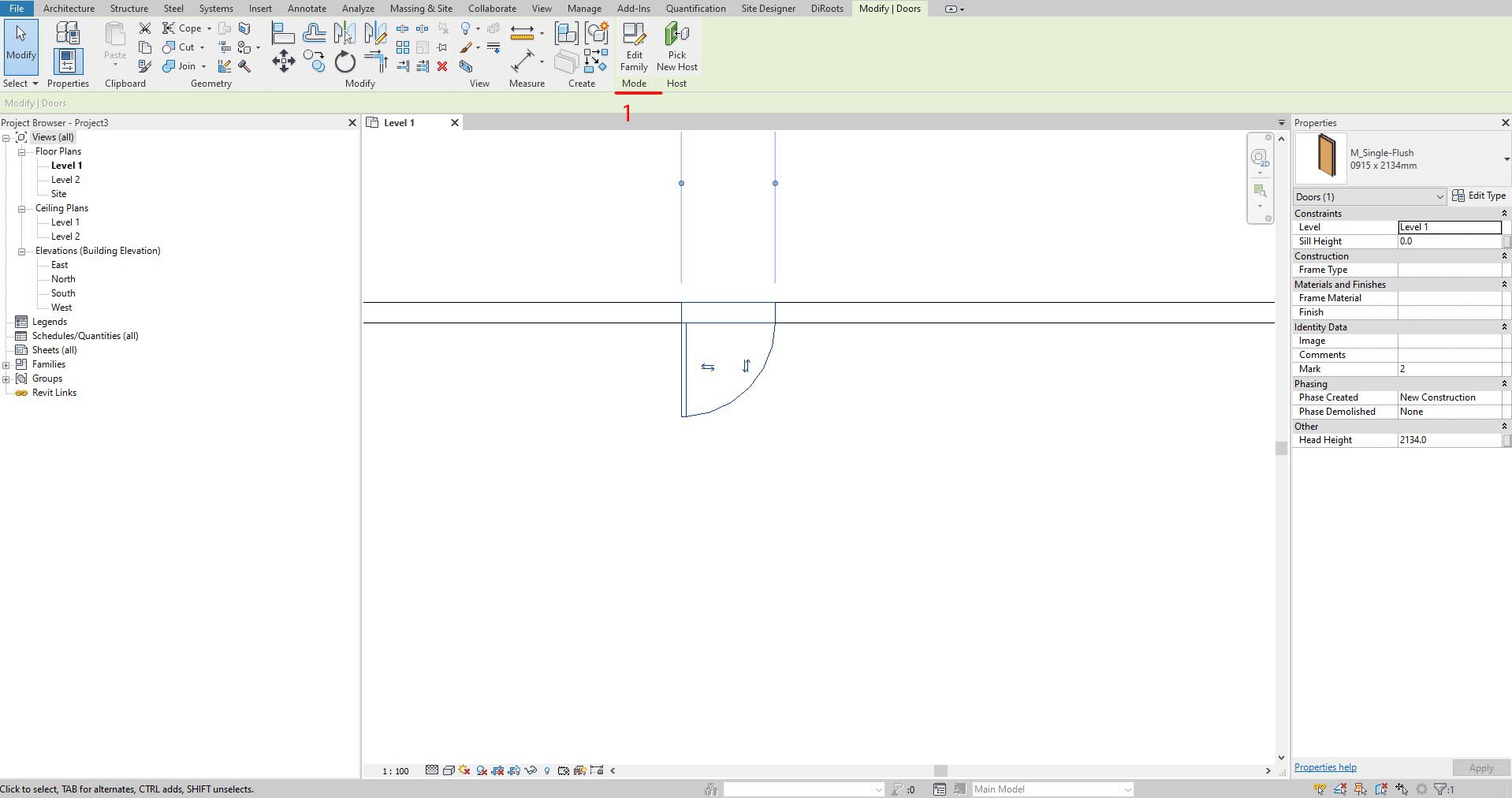

Om te starten gaan we vanuit ons revit model de family openen die een shared parameter dient te krijgen. (1)

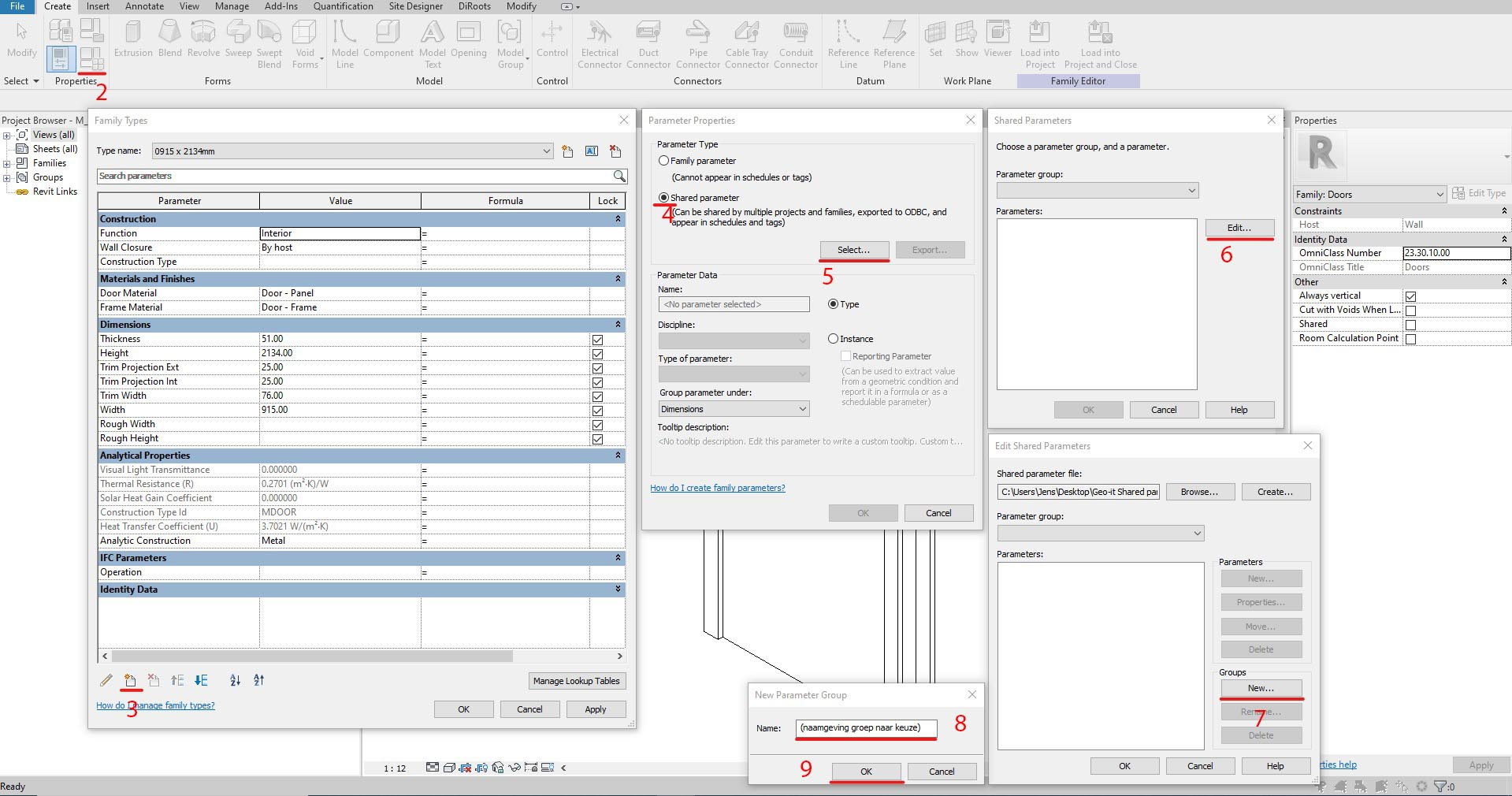

Wanneer we in onze family omgeving zitten gaan we onze family types openen en vinden hier al de bestaande parameters in de family terug. (2)
In onze family types gaan we een nieuwe parameter aanmaken door onderaan links op het icoontje te klikken. (3)
Hierna kiezen we Shared parameter i.p.v. Family parameter. (4) En klikken we op select (5).
Hierna opent het shared parameters venster waarin we een nieuwe Shared parameter kunnen gaan aanmaken. Hiervoor gaan we naar 'edit'. Dit opent het Edit shared parameters venster. (6)
Als er nog geen groepen aangemaakt zijn in de shared parameter file, moet er eerst een nieuwe groep gemaakt worden. Klik onder groups op 'new' (7), geef de groep een logische naam (8) en bevestig met ok (9).

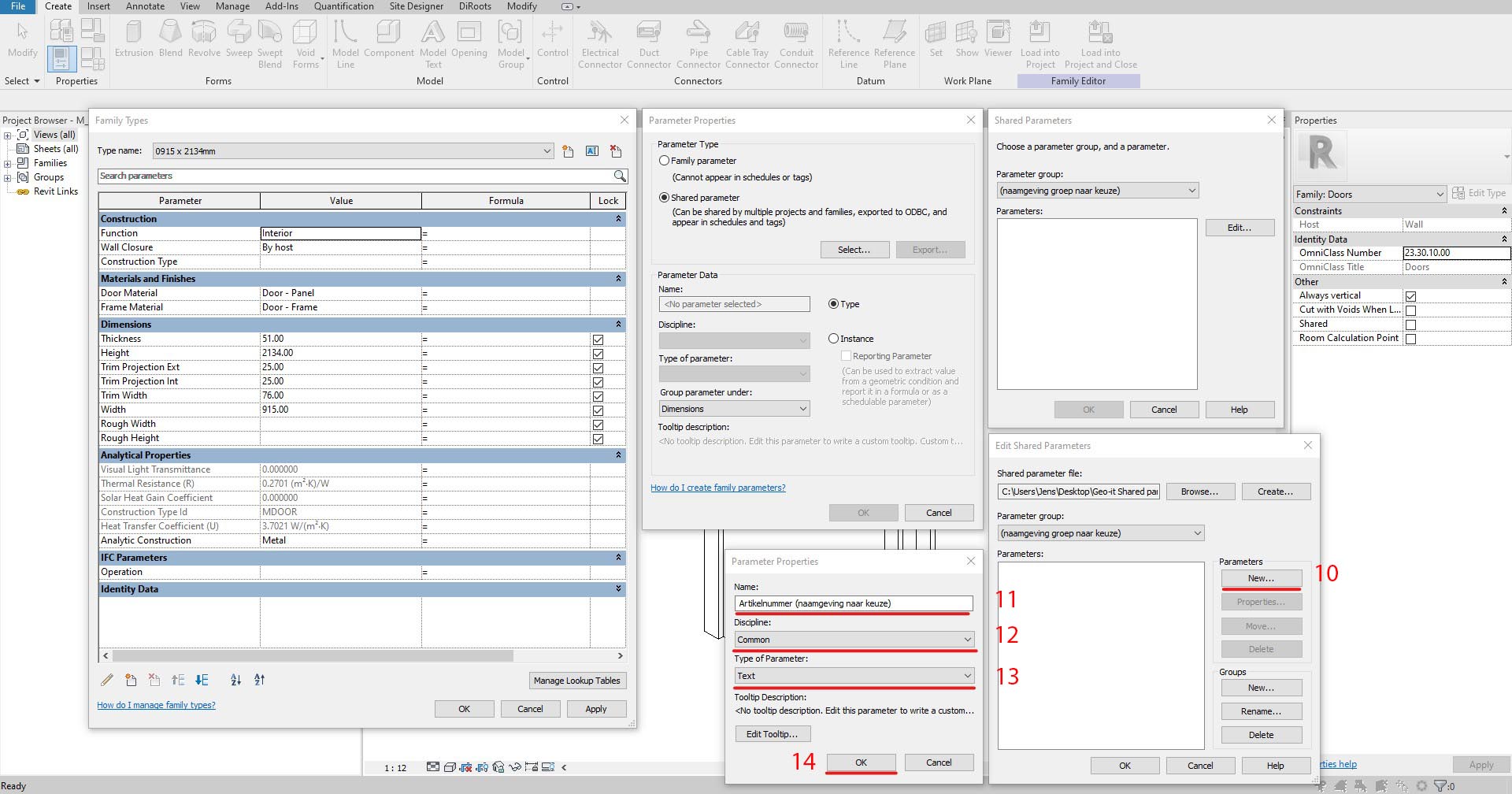

Hierna kunnen we een nieuwe parameter aanmaken door onder parameters op 'new' te klikken. (10)
In het Parameter properties venster kan u dan een logische parameter naam toekennen (11) en de parameter classificeren onder de correcte discipline (12) en type parameter. (13) Bevestig wederom met ok (14)
Bevestig nu in alle vensters met ok tot we terug in het Parameter properties venster zitten.

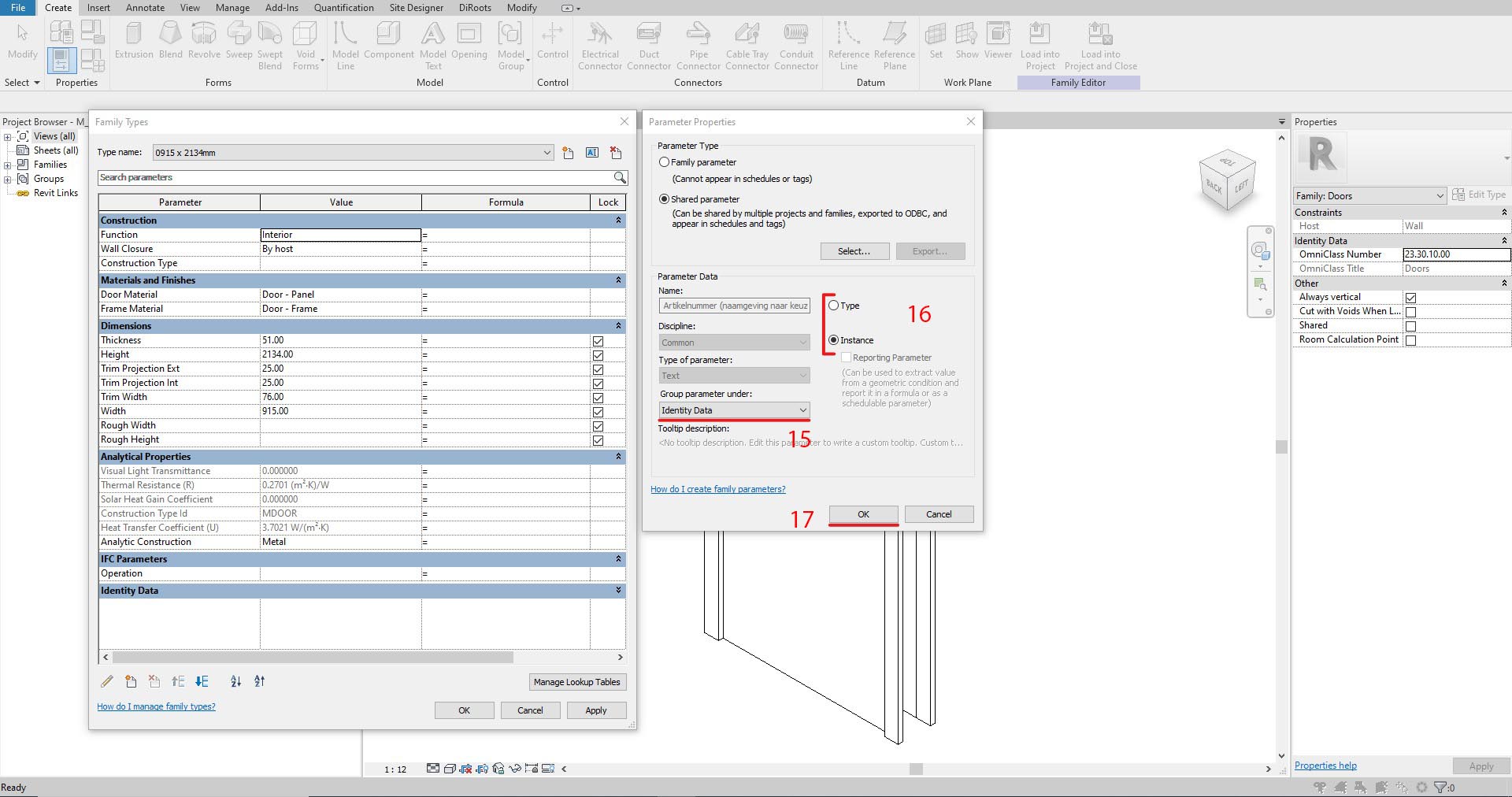

In dit venster staat nu de nieuwe parameter geselecteerd en kunnen we enkel de group waaronder deze parameter geplaatst zal worden nog wijzigen. Kies hiervoor een logische group (15).
Als laatste hebben we rechts nog de keuze tussen een type of instance parameter (16).
Kies voor type als de nieuwe shared parameter aanpasbaar moet zijn per 'Type' van deze family.
Kies voor instance als de nieuwe shared parameter aanpasbaar moet zijn per instance (element) in het project.
Als dit gebeurd is bevestigd u met 'ok' (17) en laadt u de family terug in het project. Kies bij het inladen voor 'overwrite existing version and it's parameter values.'
De shared parameter kan nu ook gebruikt worden in tags en schedules om deze nieuwe shared parameter uit te lezen.
