TABLE DES MATIÈRES
0. INSTALLATION
1. MISE A JOUR DES NIVEAUX
2. MISE A JOUR DES PIECES
3. MISE A JOUR DES PORTES
4. MISE A JOUR XYZ
5. MISE A JOUR DES QUADRILLAGES
6. MISE A JOUR DES CALQUES
7. MISE A JOUR DE L'ID UNIQUE
8. MISE A JOUR DES ZONES DE DEFINITION
9. MISE A JOUR DES UNITES
10. MISE A JOUR DES ESPACES
11. EXPORTER LA NOMENCLATURE VERS EXCEL
12. NUMEROTATION AUTOMATIQUE
13. EXECUTER LA MACRO
14. ETIQUETTE D'ARMATURES
15. CREER DES FILTRES
NOTE AUX UTILISATEURS
Le manuel d'utilisateur que vous trouverez ci-dessous se base sur un ensemble de paramètres partagés.

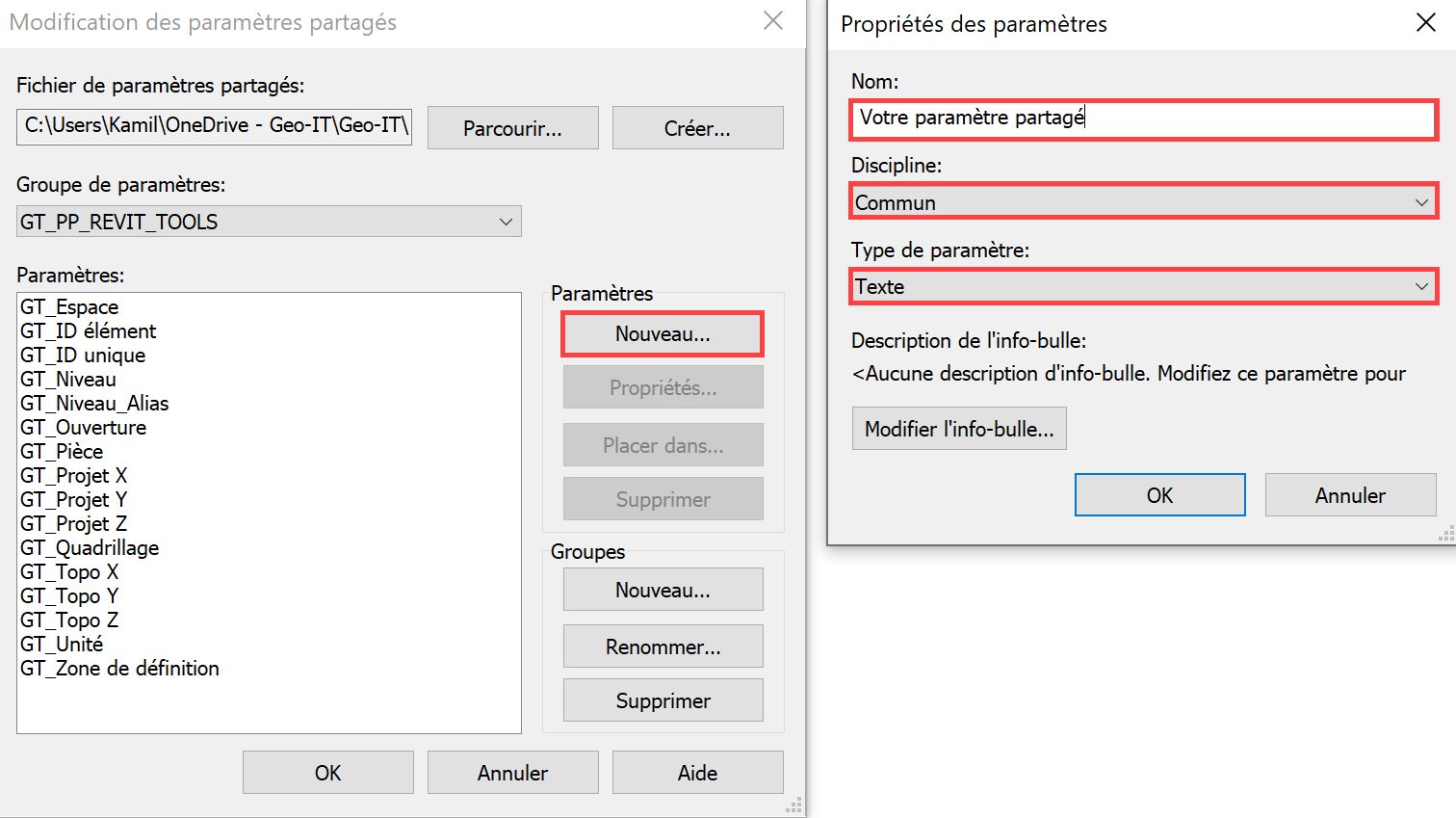

Commencez par créer une liste de paramètres partagés de type "Texte" et groupez-les par exemple sous la discipline "Commun".
0. INSTALLATION
1) Téléchargez l'installateur : geoit.be/GeoIT_setup.msi et décompressez le dossier vers C:\GeoIT_setup
2) Parcourez le menu d'installation

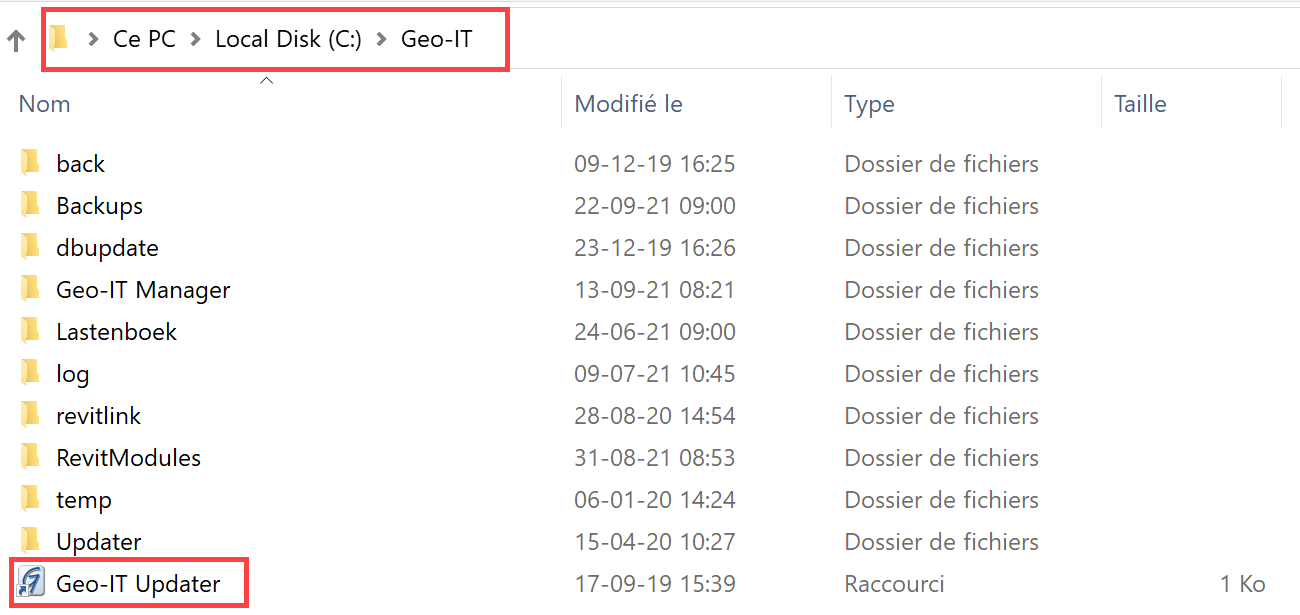

3) Allez dans C:\Geo-IT\updater\GeoIT_ClientUpdater.exe et lancez le GeoIT_ClientUpdater.exe
4) Entrez le code d'activation que vous avez reçu par courriel
5) Cliquez sur l'icône "Installer"
6) Ouvrez Revit
1. MISE A JOUR DES NIVEAUX

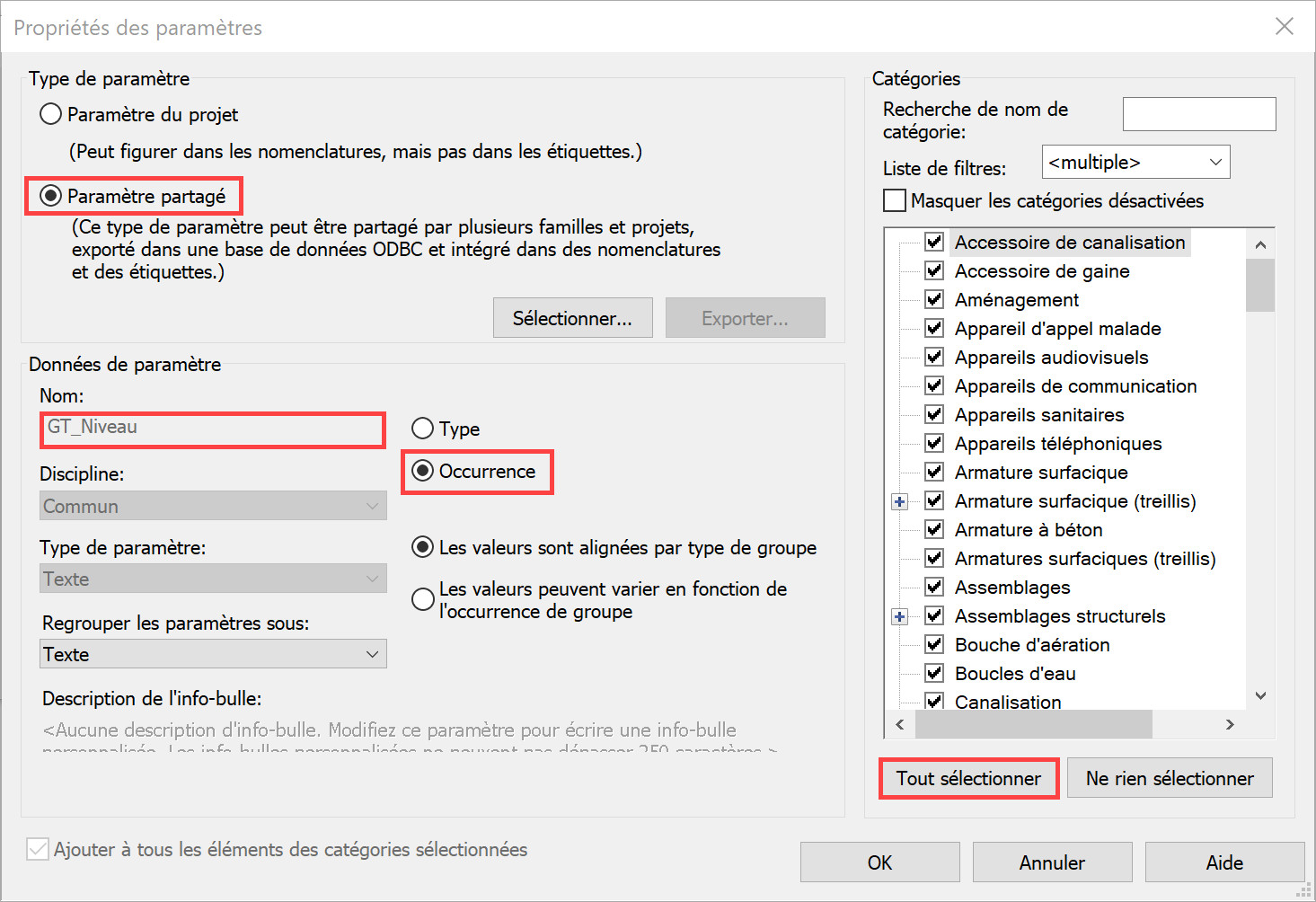

1) Revit > Gérer > Paramètre du projet > Ajouter
2) Paramètre partagé > Sélectionner
3) Retrouvez votre paramètre
- Occurrence
- Regroupez le paramètre sous : au choix
- Intégrez ce paramètre dans toutes les catégories > Tout sélectionner > OK
4) Revit > Geo-IT > Revit Tools > Paramètres > Niveaux
5) Sélectionnez les paramètres pour le Nom du niveau et pour l'Alias
6) Sélectionnez ensuite dans Revit, les éléments dans lesquels vous voulez voir apparaitre le paramètre qui mentionnera sur quel niveau l’objet se trouve.
7) Lancez l’outil « Mise à jour des niveaux» de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
2. MISE A JOUR DES PIECES
1) Reproduisez les étapes 1 à 3 du point 1. Mise à jour des niveaux
2) Revit > Geo-IT > Revit Tools > Paramètres > Pièces
- Nom du paramètre de la pièces : votre paramètre partagé
- Formatage : le nom de la pièce
- Surface minimale de la face : zone autour de laquelle la pièce sera recherchée
- Intervalle de vérification des pièces : intervalle de localisation
- Marge de distance entre les pièces : marge de sélection
- Classement pas : Classé selon
3) Sélectionnez ensuite dans Revit, les éléments dans lesquels vous voulez voir apparaitre le paramètre qui mentionnera dans quelle pièce se trouve l’élément.
4) Lancez l’outil « Mise à jour des pièces » de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
3. MISE A JOUR DES PORTES
1) Reproduisez les étapes 1 à 3 du point 1. Mise à jour des niveaux
2) Revit > Geo-IT > Revit Tools > Paramètres > Portes
- Créez une configuration
- Renommez-là
- Retrouvez le paramètre partagé
- Sélectionnez le type de porte
- Ecrivez dans les champs « Retourné » et « Non retourné » la valeur que vous désirez
3) Sélectionnez les portes dans Revit.
4) Lancez l’outil « Mise à jour des portes » de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
4. MISE A JOUR XYZ
1) Reproduisez les étapes 1 à 3 du point 1. Mise à jour des niveaux
2) Revit > Geo-IT > Revit Tools > Paramètres > XYZ
3) Sélectionnez ensuite dans Revit, les éléments dans lesquels vous voulez voir apparaitre le paramètre qui mentionnera les ses coordonnés XYZ.
4) Lancez l’outil « Mise à jour XYZ » de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
5. MISE A JOUR DES QUADRILLAGES
1) Reproduisez les étapes 1 à 3 du point 1. Mise à jour des niveaux
2) Revit > Geo-IT > Revit Tools > Paramètres > Quadrillages
3) Sélectionnez ensuite dans Revit, l’élément dans lequel vous voulez voir apparaitre les quadrillages.
4) Lancez l’outil « Mise à jour des quadrillages » de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
6. MISE A JOUR DES CALQUES
L'outil « Mise à jour des calques » ajoute automatiquement à l'élément composite de Revit un paramètre supplémentaire pour chaque couche qui le compose. Pour chacune des différentes couches, 6 paramètres sont disponibles :
- Superficie
- Volume
- Matériau
- Épaisseur
- Fonction
- Description du matériau
1) Sélectionnez votre mur
2) Lancez directement l’outil « Mise à jour des calques » de Geo-IT
3) Vous remarquerez, que dans la fenêtre des propriétés du mur, 6 nouveaux paramètres sont apparus :
- Layer_1_Area
- Layer_1_Volume
- Layer_1_Material
- Layer_1_Thickness
- Layer_1_Function
- Layer_1_Material_Description
Note : les intitulés des paramètres automatiques ne sont pas modifiables.
7. MISE A JOUR DE L'ID UNIQUE
1) Reproduisez les étapes 1 à 3 du point 1. Mise à jour des niveaux
2) Revit > Geo-IT > Revit Tools > Paramètres > ID unique
3) Sélectionnez ensuite dans Revit, l’élément dans lequel vous voulez voir apparaitre les informations sur l’ID Unique et sur l’ID de l’élément.
4) Lancez l’outil « Mise à jour de l'ID unique » de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
8. MISE A JOUR DES ZONES DE DEFINITION
1) Reproduisez les étapes 1 à 3 du point 1. Mise à jour des niveaux
2) Revit > Geo-IT > Revit Tools > Paramètres > Mise à jour des zones de définition
3) Sélectionnez ensuite dans Revit, l’élément dans lequel vous voulez voir apparaitre les informations sur la zone de définition dans laquelle se trouve cet élément.
4) Lancez l’outil « Mise à jour des zones de définition » de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
9. MISE A JOUR DES UNITES
1) Reproduisez les étapes 1 à 3 du point 1. Mise à jour des niveaux
2) Revit > Geo-IT > Revit Tools > Paramètres > Unités
3) Dans “Nom du paramètre de l'unité” choisissez votre paramètre partagé
4) Créez une unité et cochez les pièces qui s’y trouvent
5) Sélectionnez ensuite dans Revit, l’élément dans lequel vous voulez voir apparaitre les informations sur l'unité dans laquelle se trouve cet élément.
6) Lancez l’outil « Mise à jour des unités » de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
10. MISE A JOUR DES ESPACES
Les principes sont identiques à ceux appliqués pour la « Mise à jour des pièces » (voir point 2).
L’outil permet de déterminer l’Espace dans lequel se trouve l’élément.
Pour que l'outil fonctionne, l'élément doit posséder au préalable une pièce.
11. EXPORTER LA NOMENCLATURE VERS EXCEL
1) Revit > Geo-IT > Revit Tools > Exporter la nomenclature vers Excel
2) Sélectionnez les nomenclatures que vous voulez exporter vers Excel
3) Appuyez sur OK
4) Votre nomenclature sera exportée sous format .xlsx et non plus sous le format .txt.
12. NUMEROTATION AUTOMATIQUE
1) Reproduisez les étapes 1 à 3 du point 1. Mise à jour des niveaux
2) Revit > Geo-IT > Revit Tools > Paramètres > Numérotation automatique
- Nom du paramètre de numérotation : votre paramètre partagé
- Formatage : {Increment}
- Overwrite behavior: option pour écraser le texte précédent
- None : n’écrase rien
- All : écrase tout
- Ask : notification
- Compter à partir de : Début de la numérotation
- Grouper par niveau :
- Si cette option est décochée, toutes les portes du projet seront numérotées sans tenir compte du niveau.
- Si l’option est cochée, les portes seront numérotées niveau par niveau.
- Les phases : les phases de création et de démolition doivent être impérativement sélectionnées et correspondre à votre vue en cours.
3) Avant de lancer l’outil, vous devez placer une nouvelle famille dans votre projet. Cette famille permet d’établir « un point de départ » de la numérotation. Vous la trouverez à l’emplacement suivant :
Emplacement : C:\Geo-IT\RevitModules\2022\config
Famille : CenterPoint.rfa
4) Chargez la famille "CenterPoint.rfa" dans votre projet.
5) Sélectionnez ensuite dans Revit, les éléments que vous voulez numéroter.
6) Lancez l’outil « Numérotation automatique » de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
13. EXECUTER LA MACRO
Cet outil permet de lancer plusieurs « Mises à jour » en même temps. A la place de commencer par la mise à jour des portes, puis par la mise à jour des pièces et finir par la mise à jour des unités, vous pouvez lancer tous ces outils en même temps.
1) Revit > Geo-IT > Revit Tools > Exécuter la macro
2) Appuyez sur “+”
3) Ajoutez tous les outils que vous voulez exécuter en meme temps
4) Lancez l’outil « Exécuter la macro» de Geo-IT (si vous lancez l’outil sans aucune sélection, tous les éléments du modèle vont se mettre à jour).
14. ETIQUETTE D'ARMATURES
15. CREER DES FILTRES
Vous pouvez créer des filtres dans une vue spécifique en fonction d'un paramètre sélectionné.
- Choisissez une ou plusieurs vues dans lesquelles vous souhaitez appliquer le filtre.
- Ajoutez un jeu de filtres et attribuez-lui un nom.
- Sélectionnez une ou plusieurs catégories auxquelles le jeu de filtres doit s'appliquer.
- Choisissez le paramètre sur lequel le jeu de filtres doit être appliqué.
- L'outil va générer toutes les options en se basant sur les valeurs associées à ce paramètre.
- Cochez les filtres et appliquez votre sélection.
