1. Open de bron-DWG en specificeer het coördinaatsysteem met het commando 'MAPCSASSIGN'.



2. Bewaar de Tekening.


3. Creëer een nieuwe tekening vanuit een template en ken indien nodig het gewenste doelcoördinatensysteem toe met het commando 'MAPCSASSIGN'.




4. Vervolgens kan je in deze doel-DWG het commando MAPWSPACE starten waardoor het Displaymanager van AutoCAD MAP zichtbaar komt.


5. Activeer hierin het tabblad 'Map Explorer'


6. De bron-DWG kan je drag en droppen naar deze Map Explorer




7. Vervolgens kan je via een Query de data overbrengen van de bron-DWG naar de doel-DW




8. Klik "Define Query"
9. Klik "Location" - "All"
10. Check de box "Draw"
11. Vervolgens "Execute Query" om de opgevraagde objecten in de nieuwe tekening in te voegen en te transformeren naar het huidige coördinatensysteem van de tekening en klik vervolgens op OK
12. Klik met de rechtermuisknop en koppel de brontekening los vanuit Task Pane > Map Explorer, sla vervolgens de huidige tekening op

Opmerking:

• Civil 3D objecten kunnen ontbreken na het volgen van deze stappen: Zie Civil 3D Objects do not come across after re-projecting a coordinate system in Civil 3D.

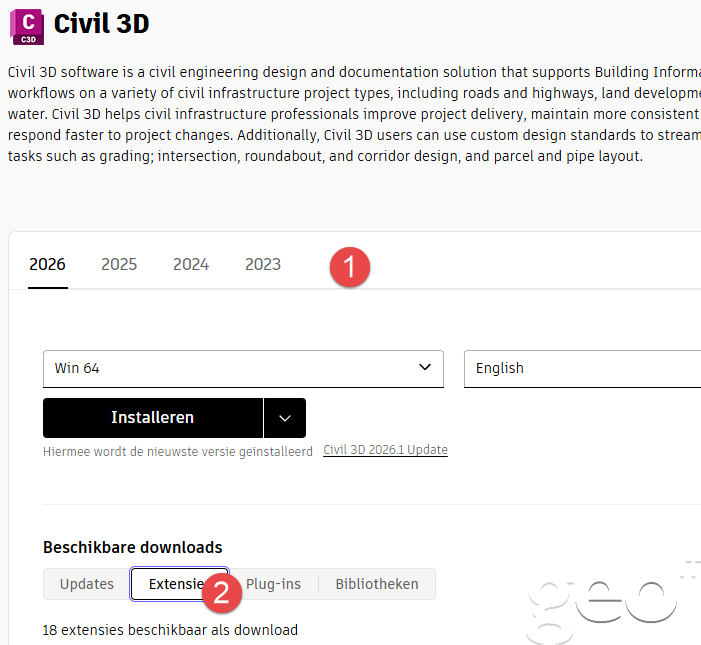

  Om Civil 3D-objecten te transformeren, downloadt en installeert u de 'Coordinates Transformation Tool voor Civil 3D' (2022 en later) via uw Autodesk-account.



• Raadpleeg voor aanvullende informatie de Map 3D Help bestanden "To Transform the Coordinate System of a Drawing" sectie voor gedetailleerde informatie en instructies.
