Exporteer gegevens

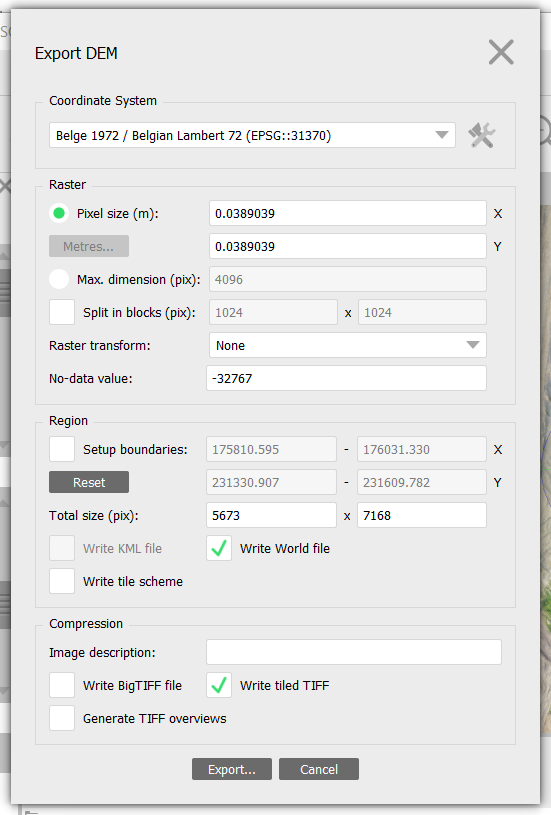

1) Exporteer de DEM drone resultaten in agisoft naar een GeoTiff

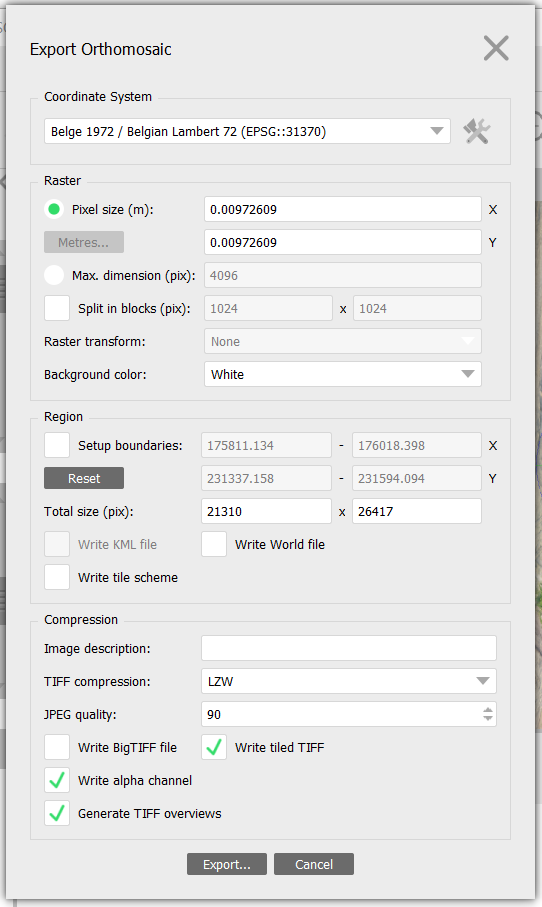

2) Exporteer alsook de OrthoMosaic in agisoft naar een GeoTiff
Zo bekom je twee GeoTiff bestanden waarbij je de OrthoMosaic.tif kan gebruiken voor een 2D weergave en de DEM voor 3D gegevens, en aanmaken van een Civil3D surface.
OrthoMosaic.tif

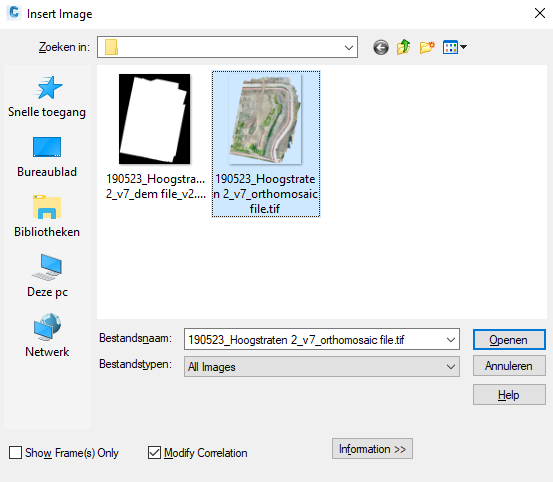

3a) Deze geëxporteerde OrthoMosaic kan je importeren in Civil3D met behulp van het commando MAPIINSERT.
Deze hoogwaardige luchtfoto kan je goed gebruiken voor het intekenen van 2D gegevens zoals:
- Te herstellen zones
- 2D oppervlakte metingen
- Enz...

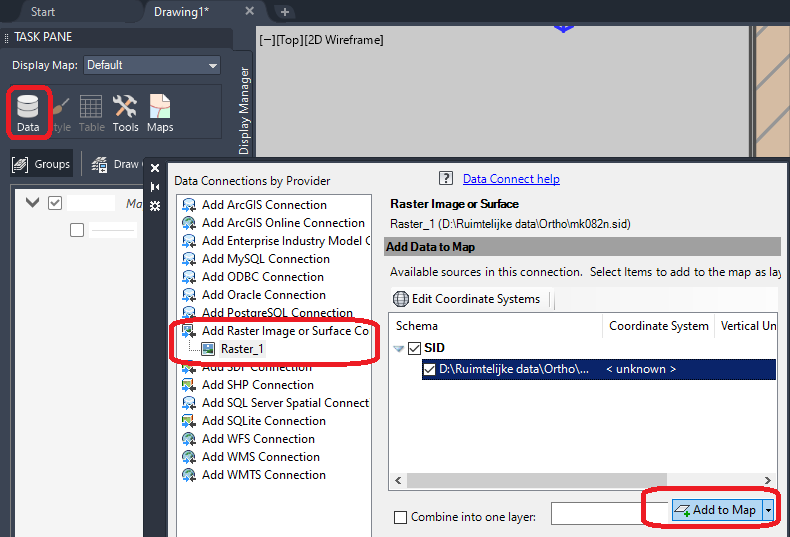

3b) Indien de foto zeer groot is kan je eventueel ook het commando MAPWSPACE toepassen.
Hierdoor kan je de ortho foto koppelen zonder effectief in te laden:

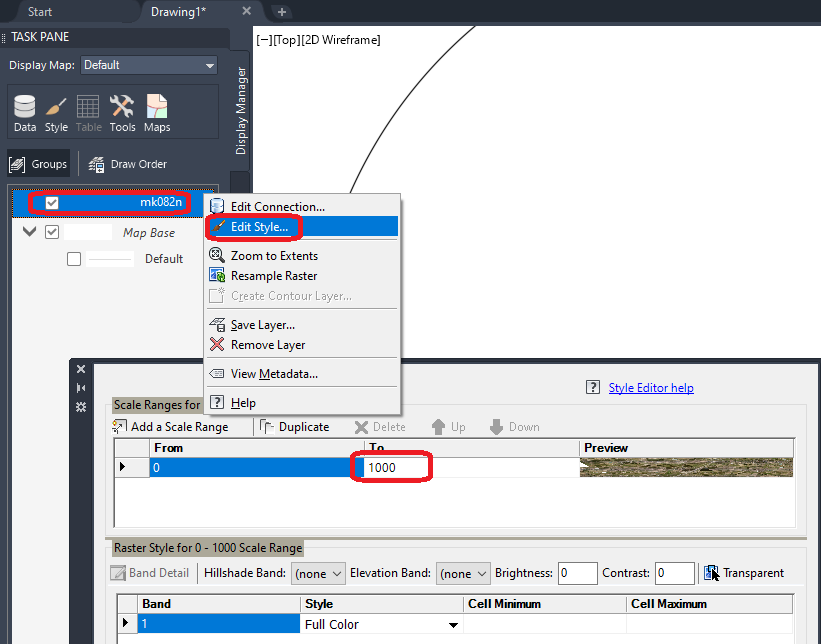

Vervolgens kan je een zoomfactor instellen waardoor de ortho pas zichtbaar komt van zodra je inzoomt:
DEM.tif
De geexporteerde geotiff kan je gebruiken als surface in Civil3D:
4) Maak een nieuw blanco surface aan in Civil3D met de style "omtrek".
5) Indien het over een zeer groot gebied gaat adviseren wij vooraleerst een boundary te definiëren van het type "Data Clip". Hierdoor zal later niet de gehele DEM worden ingelezen maar enkel een kleine zone.
Deze gesloten polylijn kan je het best intekenen op basis van de luchtfoto's op de achtergrond van het commando GEOMAP.
Dit is niet noodzakelijk maar dankzij deze dataclip zal Civil3D niet van de gehele DEM.tif een terreinmodel maken maar enkel van de gesloten zone.

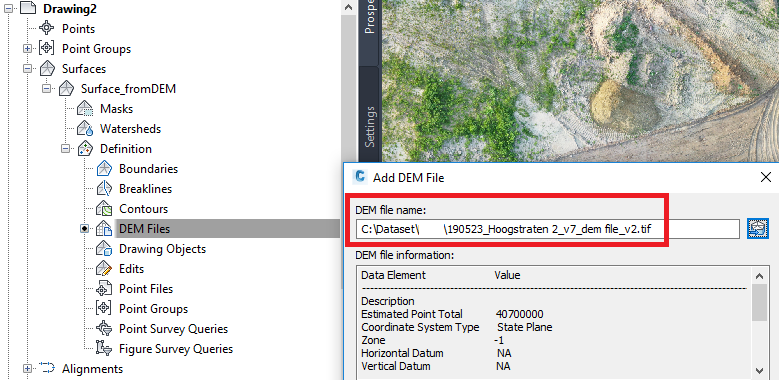

6) Deze DEM.tif file kan je toevoegen aan het surface:
Deze punten worden toegevoegd aan het Civil3D Surface.

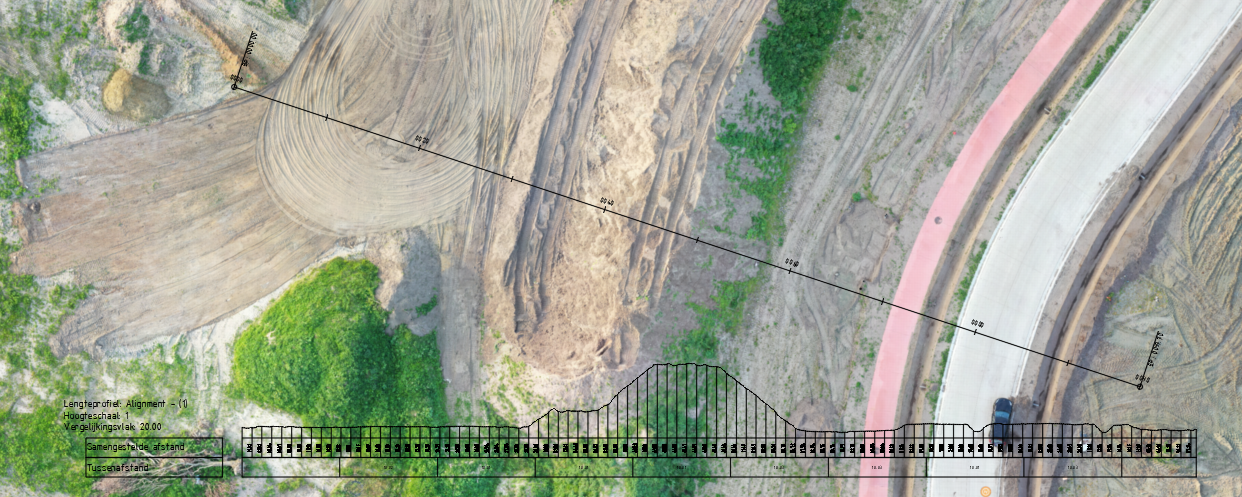

7) Het resultaat is een surface dat je nog verder van style kan veranderen, lengteprofielen maken, alsook volumeberekeningen kan toepassen.

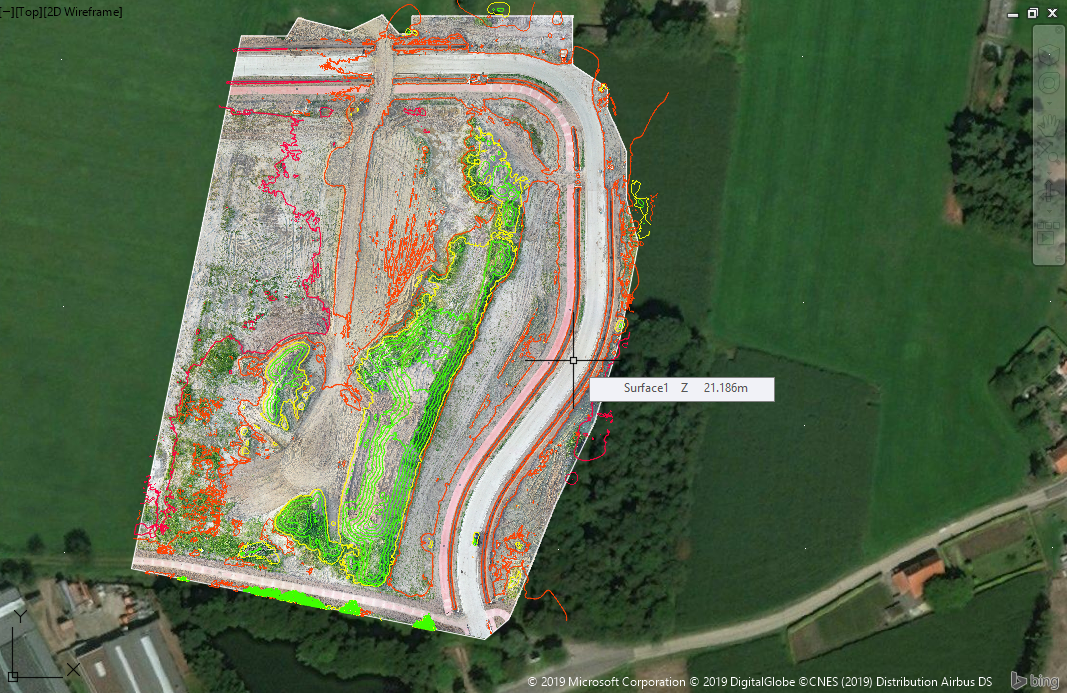

8 ) Gecombineerd met het commando GEOMAP kan dit als volgt gevisualiseerd worden met hoogtelijnen.
