INHOUDSOPGAVE

0. INSTALLATIE
1. UPDATE LEVEL
2. UPDATE ROOM
3. UPDATE DOOR
4. UPDATE XYZ
5. UPDATE GRID
6. UPDATE LAYERS
7. UPDATE UNIQUE ID
8. UPDATE SCOPE BOX
9. UPDATE UNITS
10. UPDATE SPACE
11. EXPORT TO EXCEL
12. AUTO-NUMBER
13. EXECUTE MACRO
14. TAG REBAR
15. CREATE FILTRES

0. INSTALLATIE

1) Download het installatieprogramma: https://update.geo-it.be/setup en pak de map uit naar C:\GeoIT_setup.

2) Blader door het installatiemenu.

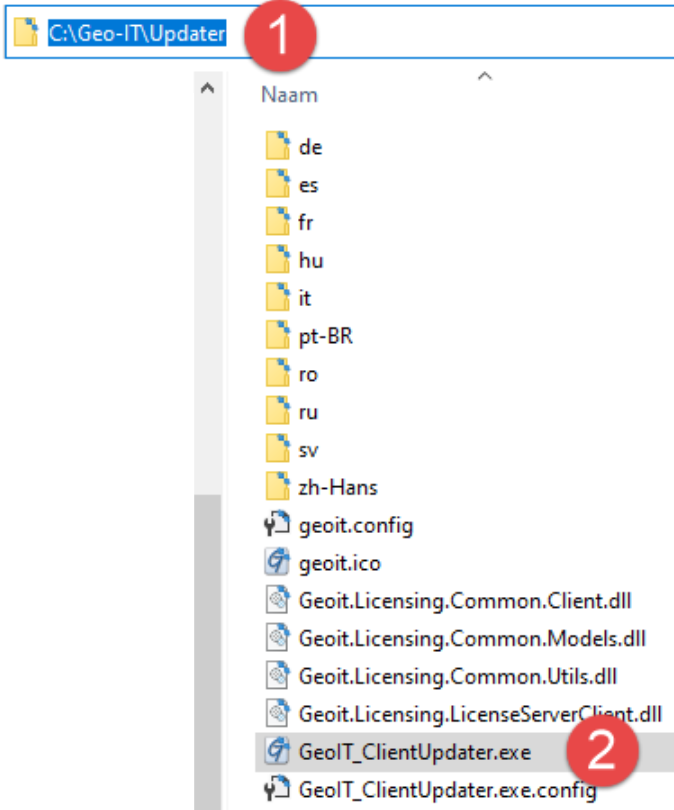

3) Ga naar C:\Geo-IT\updater\GeoIT_ClientUpdater.exe ( 1 ) en start de GeoIT_ClientUpdater.exe ( 2 ).

4) Voer de activeringscode in die u per e-mail heeft ontvangen ( 3 ).

5) Klik op het pictogram "Installeren" ( 4 ).

6) Open Revit.

De Geo-IT RevitTools maken gebruik van Shared parameters; maak voor elke tool de gewenste shared parameter aan (TEXT parameters), of download ons voorbeeldbestand:

Naar de top van de pagina

1. UPDATE LEVEL

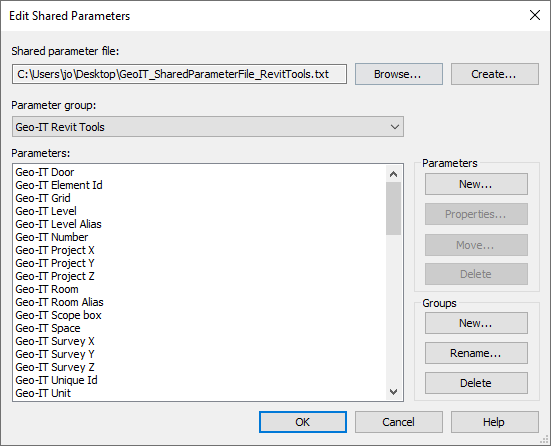

1) Maak een shared parameter in Revit: Revit> Manage> Parameters> Shared Parameters> New

1. Naam: Geo-IT Level
2. Discipline: common
3. Type: text

2) Vervolgens Revit> Manage > Projectparameters> Add

3) Selecteer Shared parameter > Select

4) Er wordt een venster geopend> zoek de Geo-IT Level parameter

1. Group parameter under: naar wens
2. kies Instance
3. Neem deze instelling op in alle gewenste categorieën

5) Revit> Geo-IT> Revit Tools> Settings> Levels

Opmerking: door de vakjes Levels (3) aan te vinken, worden deze levels in rekening gebracht. U kan aliassen (nieuwe shared parameter) opgeven, zodat er een duidelijkere naam vermeld wordt.

6) SAVE

7) Selecteer vervolgens in Revit de elementen waarin u de parameter wilt laten invullen, die zal vermelden op welk niveau het object zich bevindt.

8) Start de tool " Update Level " vanuit Geo-IT (als u de tool start zonder enige selectie, worden alle elementen van het model bijgewerkt).

Naar de top van de pagina

2. UPDATE ROOM

1) Maak een shared parameter aan in Revit ( zie Hoofdstuk: 1. Update Level )

1. Naam: Geo-IT Room

2) Herhaal stap 2 t / m 4 van het hoofdstuk: 1. Update Level.

3) Revit> Geo-IT> Revit-tools> Settings > Rooms

1. Naam van roomparameter: uw shared parameter: (vb: Geo-IT Room)  In deze parameter gaat de toepassing de resultaten van de gevonden rooms wegschrijven.
2. Formatting: de gewenste info van de kamer volgens bepaalde opmaak: (bv {Name} / {Number} /  ...)
3. Minimum face area: gebied waar het onderdeel zal worden doorzocht. Enkel gebieden van een bepaalde area zullen gebruikt worden voor het zoeken naar Rooms.
4. Room check interval : locatie-interval. Area die gebruikt worden voor het zoeken naar rooms zal onderverdeeld worden in loodrechte vectoren voor het zoeken naar rooms.
5. Room distance margin : selectiemarge. Met deze instelling bepaal je de lengte van de loodrechte vectoren voor het zoeken naar Rooms.
6. Order by : Gesorteerd door.
7. Opslaan

4) Selecteer vervolgens in Revit de elementen waarin u de parameter wilt laten verschijnen, die zal vermelden in welke kamer het element zich bevindt.

5) Start de Geo-IT " Update Room " -tool (als u de tool start zonder enige selectie, zullen alle elementen van het model worden bijgewerkt).

Naar de top van de pagina

3. UPDATE DOOR

1) Maak een shared parameter aan in Revit ( zie Hoofdstuk: 1. Update Level )

1. Naam: Geo-IT Door

2) Herhaal stap 2 t / m 4 van het hoofdstuk: 1. Update Level.

3) Neem deze parameter op in alle deuren

4) Revit> Geo-IT> Revit Tools> settings

1. tabblad Doors
2. Maak een nieuwe configuratie (naar wens)
3. Kies de shared parameter om in te vullen
4. Selecteer het type deur
5. Schrijf in de vakken " Flipped " en " Not Flipped " de gewenste waarde (bv Links / Rechts)
6. Opslaan

5) Selecteer vervolgens in Revit de deuren waarvan u de draairichting wil laten invullen. (of selecteer niets voor ALLE deuren)

6) Start de " Update Door " -tool vanuit Geo-IT.

Naar de top van de pagina

4. UPDATE XYZ

1) Creëer 6 shared parameters in Revit ( zie Hoofdstuk: 1. Update Level )

1. Naam: Geo-IT Project X
2. Naam: Geo-IT Project Y
3. Naam: Geo-IT Project Z
4. Naam: Geo-IT Survey X
5. Naam: Geo-IT Survey Y
6. Naam: Geo-IT Survey Z

2) Herhaal stap 2 t / m 4 van het hoofdstuk: 1. Update Level

3) Neem deze parameters op in alle gewenste categorieën

4) Revit> Geo-IT> Revit Tools> settings

5) Wijs de 6 shared parameters als volgt toe: (2)

6) kies een factor (bv om millimeter om te zetten naar meter)

7) Opslaan

7) Selecteer vervolgens het element waarin u de XYZ-parameters wilt laten verschijnen.

8) Start de " Update XYZ " -tool van Geo-IT (als u de tool start zonder enige selectie, zullen alle elementen van het model worden bijgewerkt).

Naar de top van de pagina

5. UPDATE GRID

1) Maak een gedeelde parameter aan in Revit ( zie Hoofdstuk: 1. Update Level )

1. Naam: GeoIT Grid

2) Herhaal stap 2 t / m 4 van het hoofdstuk: 1. Update Level

3) Neem deze parameter op in alle gewenste categorieën

4) Revit> Geo-IT> Revit Tools> settings>

5) Opslaan

6) Selecteer vervolgens in Revit het element waarin u de assen wilt laten verschijnen.

7) Start de tool " Rasterlijnen bijwerken " van Geo-IT (als u de tool start zonder enige selectie, worden alle elementen van het model bijgewerkt).

Naar de top van de pagina

6. UPDATE LAYERS

Met deze functie krijgen de drie composietelementen in Revit: muren , vloeren en daken automatisch extra parameters voor elke laag die ze samenstelt.

Voor elk van de verschillende lagen zijn 5 parameters beschikbaar:

1. Area
2. Volume
3. Material
4. Width
5. Function

1) Selecteer een muur

2) Start de tool Geo-IT Update Layers

3) U zult merken dat er in het properties palette van de muur 5 nieuwe parameters per laag zijn verschenen:

1. Layer_1_Area
2. Layer_1_Volume
3. Layer_1_Material
4. Layer_1_Width
5. Layer_1_Function

Let op : de namen van de automatische parameters kunnen niet worden gewijzigd.

wel kan je deze shared parameters exporteren, zodat je ze ook in een TAG kan gebruiken.

Onderaan deze pagina vindt u een voorbeeld FloorTAG waarmee u de material description en de layer thickness kan uitlezen na het gebruiken van de Update Layer tool.

Naar de top van de pagina

7. UPDATE UNIQUE ID

1) Creëer 2 shared parameters in Revit ( zie Hoofdstuk: 1. Update Level )

1. Naam: Geo-IT Unique Id
2. Naam: Geo-IT Element Id

2) Herhaal stap 2 t / m 4 van het hoofdstuk: 1. Update Level

3) Neem deze parameters op in alle gewenste categorieën

4) Revit> Geo-IT> Revit Tools> Settings

5) Opslaan

6) Selecteer vervolgens in Revit het element waarvan u informatie wilt weergeven over de unieke ID en over de ID van het element.

7) Start de tool " Unieke ID bijwerken " vanuit Geo-IT (als u de tool start zonder enige selectie, worden alle elementen van het model bijgewerkt).

Naar de top van de pagina

8. UPDATE SCOPE BOX

1) Creëer 1 shared parameter in Revit (zie Hoofdstuk: 1. Update Level)

1. Naam: Geo-IT

2) Herhaal stap 2 t / m 4 van het hoofdstuk: 1. Update Level

3) Neem deze parameter op in alle gewenste categorieën

4) Revit> Geo-IT> Revit Tools> Settings> SCOPE BOXES

5) SAVE

6) Selecteer vervolgens in Revit het element waarin u informatie wilt weergeven over het definitiegebied waarin dit element zich bevindt.

7) Start de " Update Scope Box " -tool van Geo-IT (als u de tool start zonder enige selectie, zullen alle elementen van het model worden bijgewerkt).

Naar de top van de pagina

9. UPDATE UNIT

1) Creëer 1 gedeelde parameter in Revit ( zie Hoofdstuk: 1. Update Level )

1. Naam: Geo-IT Unit

2) Herhaal stap 2 t / m 4 van het hoofdstuk: 1. Update Level

3) Neem deze parameter op in de Room category

4) Revit> Geo-IT> Revit Tools> Instellingen> EENHEDEN

5) Kies bij “ Unit parameter name ” uw shared parameter

6) Voeg een UNIT toe ( Add Unit)

7) Selecteer uw Unit en vink de bijhorende rooms aan (4)

8) Save

9) Selecteer vervolgens in Revit het element waarvan u informatie wilt weergeven op de Unit waarin dit element zich bevindt.

10) Start de Geo-IT " Update Units " -tool (als u de tool start zonder enige selectie, zullen alle elementen van het model worden bijgewerkt).

Naar de top van de pagina

10. UPDATE SPACE

(zie hoofdstuk: 2. Update Room)

De principes zijn identiek aan die van de " Update Room ". Met de tool kunt u bepalen in welke space het element zich bevindt. U moet een andere shared parameter gebruiken, bijvoorbeeld "Geo-IT Space".

Opmerking : u moet "Spaces" hebben in het Revit-model.

Naar de top van de pagina

11. EXPORT TO EXCEL

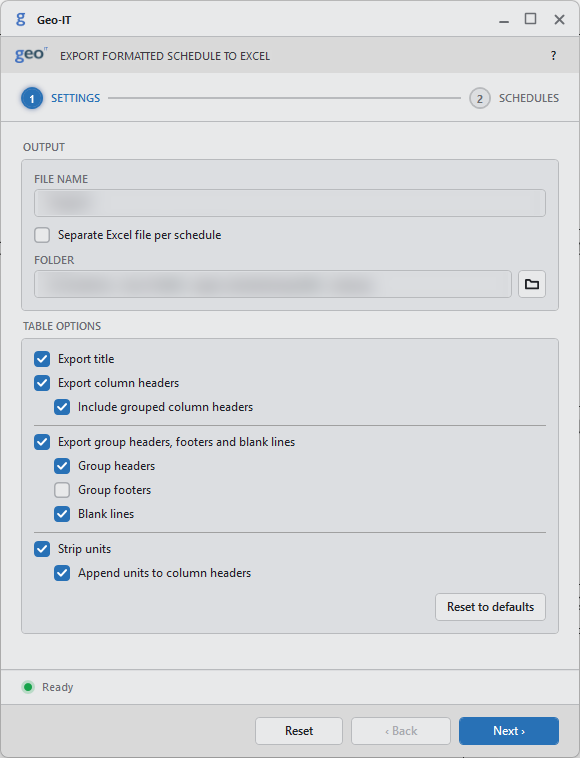

1) Revit> Geo-IT> Revit-tools> Export to Excel

2) Selecteer de schedules die u naar Excel wilt exporteren

Naar de top van de pagina

12. AUTO-NUMBER

1) Maak een shared parameter in  Revit (zie hoofdstuk 1: update Level)

1. Naam: Geo-IT Number

2) Herhaal stap 2 t/m 4 van het hoofdstuk 1. Update Level.

3) Neem deze parameter op in alle gewenste categorieën.

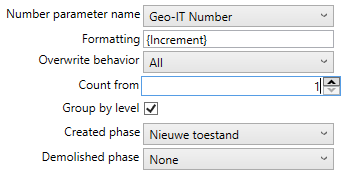

4) Revit > Geo-IT > Revit Tools > Settings > AUTO NUMBERING

1. Number parameter name : uw shared parameter (Geo-IT Number)
2. Formatting : {Increment}
   Ook mogelijk: {Level} {Increment}
3. Overwrite behavior: optie om reeds bestaande tekst te overschrijven
   1. None : overschrijf niets
   2. All : overschrijf alles
   3. Ask : vraag om bevestiging
4. Count from : Start van de nummering
5. Group by level :
   1. Als deze optie niet is aangevinkt, worden alle elementen van het project genummerd zonder rekening te houden met het niveau.
   2. Als de optie is aangevinkt, zullen alle elementen per niveau genummerd worden.
6. Created Phase/ Demolished phase: de created phase en demolished phase van de elementen van de actieve View.

5) Save

6) Vooraleer de tool te laten starten, moet men een Family plaatsen in uw project. Deze Family zal het mogelijk maken om de start van de nummering te bepalen.

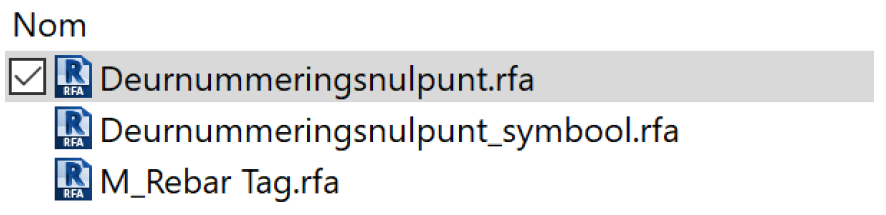

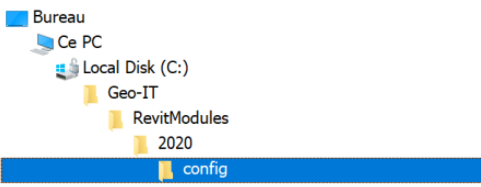

7) Deze Family is op volgende locatie te vinden:

8) Laad de Famly « Deurnummeringnulpunt » in uw project.

9) Start de tool "Auto Number" van Geo-IT toolbar..

Nota : Elementen worden genummerd te starten van de rode as, in wijzerszin.

Nota :  de Family "Deurnummeringnulpunt" geplaatst is, kan u ze verbergen door het element te selecteren > rechtermuisklik > Hide in View > Element.

Naar de top van de pagina

13. EXECUTE MACRO

Met deze tool kunt u meerdere "Updates" tegelijkertijd starten. In plaats van te beginnen met Update Door , dan Update Room en als laatste Update Space , kunt u al deze tools simultaan starten.

1) Revit> Geo-IT> Revit Tools> Execute Macro

2) Druk op " + "

3) Voeg alle tools toe die u wilt updaten

4) Opslaan

Naar de top van de pagina

14. TAG REBAR

Bij het uitvoeren van deze tool wordt er van alle rebar in de huidige View een tag toegevoegd op de tekening:

Met deze tag wordt ook een schematische weergave van de shape getoond. De standaard rebar tags van Revit ondersteunen de schematische weergave van de shape niet.

Naar de top van de pagina

15. CREATE FILTERS

U kunt filters maken in een specifieke weergave op basis van een geselecteerde parameter.

1. Kies een of meer weergaven waarin u het filter wilt toepassen.
2. Voeg een filterset toe en geef deze een naam.
3. Selecteer een of meer categorieën waarop de filterset moet worden toegepast.
4. Selecteer de parameter waarop de filterset moet worden toegepast.
5. De tool genereert alle opties op basis van de waarden die bij deze parameter horen.
6. Vink de filters aan en pas uw selectie toe.
