Revit-modellen worden veelal gemaakt rond een lokaal nulpunt, het Project Base Point. Dit om makkelijk te kunnen modelleren en het model mooi te kunnen schikken op een presentatie.
Wanneer er echter samengewerkt dient te worden met andere partijen of wanneer men meerdere modellen - elks met hun eigen Project Base Point - van eenzelfde site willen samenbrengen in een totaal-/sitemodel, dan is het handig dat we kunnen werken met een gemeenschappelijk nulpunt. Het nationaal coördinatensysteem is dan een ondubbelzinnige oplossing. We spreken dan over gegeorefereerde modellen.
Hoe we Revit-modellen kunnen georefereren zonder tegen de originele beperking te lopen van de 10mile/16km radius in Revit, lees je in onderstaande workflow.

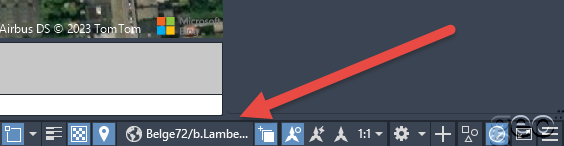

- Je beschikt over een DWG, welke gegeorefereerd is. Dus – voor België - betreft het een DWG waaraan het Lambert-coördinatensysteem werd toegekend (een template voor zulks een DWG als voorbeeld vind je in de bijlage)
- In deze gegeorefereerde DWG is geometrie aanwezig die gemeenschappelijk is met geometrie uit het Revit-model (bijv. vaste referentiepunten, footprint van het gebouw,…)
- In Revit voeg je via ‘Link CAD’ deze DWG toe aan het Revit-model en positioneer je de DWG op basis van de referentiepunten in beide bestanden zodat deze perfect samenvalt met het Revit-model (via Move en Rotate).

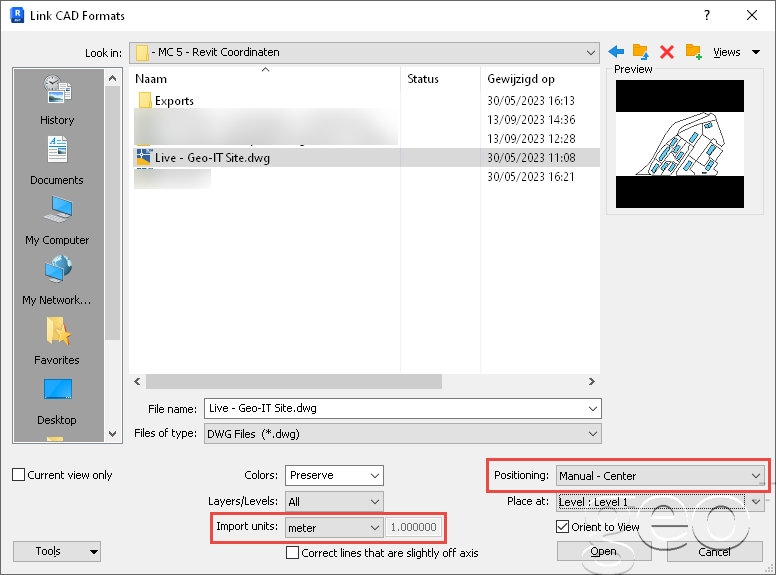

Gebruik volgende instellingen:

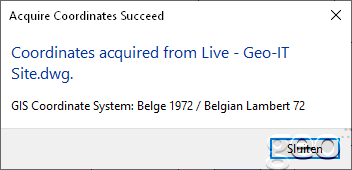

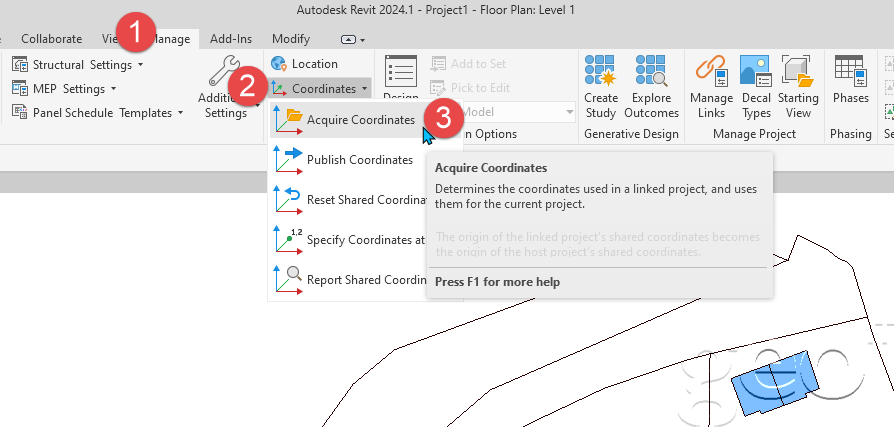

- Nadat DWG en Revit-model mooi met elkaar zijn gealigneerd, voer je de Acquire Coordinates uit (op de Linked DWG). Je krijgt dan (in de recentere versies van Revit) de melding dat aan het Revit-model een GIS Coordinate System is toegekend. Nu is jouw Revit-model gegeorefereerd
- Herhaal deze procedure voor alle andere Revit-modellen die je wil samenbrengen.

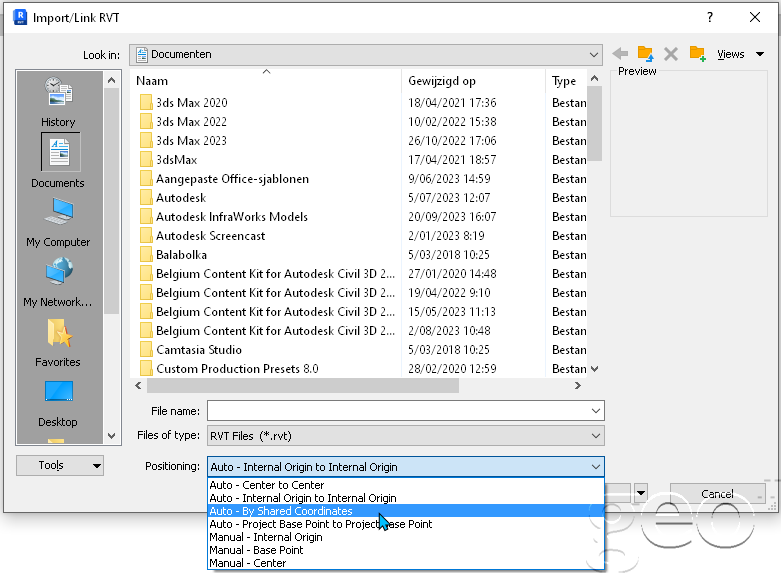

- Voor het samenbrengen van gegeorefereerde BIM-modellen (RVT, DWG,...), gebruik je dan 'Shared Coordinates' als positioneringsmethode.
